Makerbase SimpleFOC ESP32 例程13 无线蓝牙控制

Makerbase ESP32 FOC 例程13 无线蓝牙控制

第一部分 硬件介绍

1.1 硬件清单

序号 品名 数量
1 ESP32 FOC V2.0 主板 1
2 2808航模电机 2
3 12V电源适配器 1
4 AS5600编码器和配线 1

注意:MKS 2808是航模无刷电机,带有AS5600编码器,可实现360°连续运转。
主要参数如下:

序号 名称 参数
1 输入电压 12V
2 极对数 7
3 KV值 700KV
4 最大转速 78400ERPM
5 编码器分辨率(I2C)接口 12bit
6 编码器分辨率(Analog)接口 1024

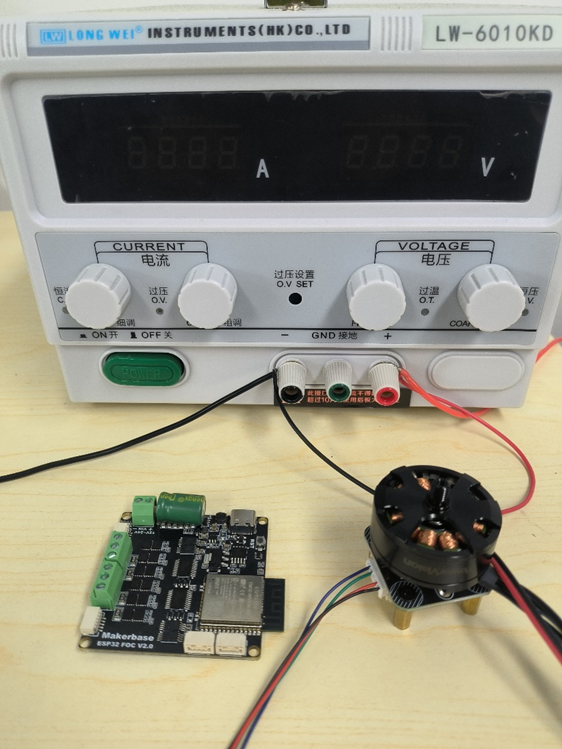

硬件清单如下图所示:
在这里插入图片描述

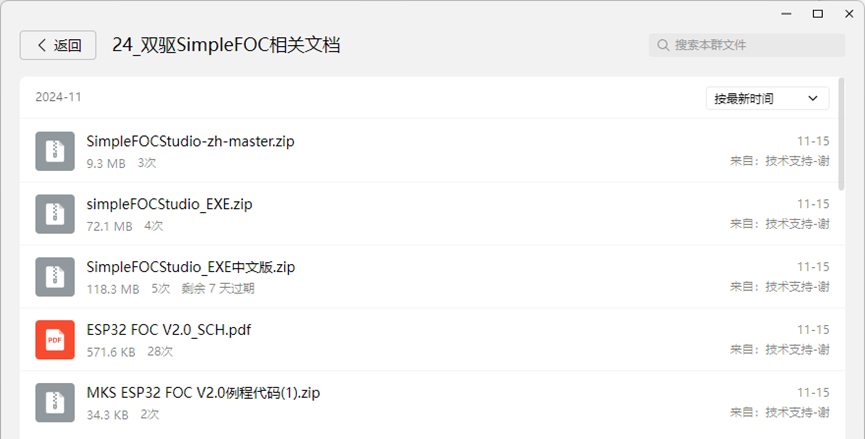

ESP32 FOC V2.0原理图和例程代码等资料请加入企鹅群(732557609)下载
在这里插入图片描述

1.2 硬件连接

1.电机的三根相线连接至ESP32 FOC V2.0 主板M0端。
2.连接电机的AS5600编码器至ESP32 FOC V

<think>好的,我现在需要帮用户找到在ESP32上使用SimpleFOC实现速度闭环控制的示例代码。根据用户提供的引用内容,尤其是引用[3]和引用[4],我应该先查看这些引用是否提到了相关的代码示例。 首先,引用[3]提到电流闭环控制Lowside,并区分了电流采样模式,可能涉及到闭环控制的底层设置。而引用[4]明确提到有Arduino FOC的速度闭环和位置闭环控制的代码案例。用户需要的是ESP32上的示例,所以需要确认这些案例是否适用于ESP32平台。 接下来,我需要检查用户提供的引用内容中的具体信息。引用[4]中的案例可能已经包含在SimpleFOC的官方文档或示例中,但用户可能希望有直接的代码参考。根据引用[1]和[3],可能需要调整接口(如SPI或I2C)以及电机参数,如极对数、电压对齐和PID设置。 另外,用户提到的闭环控制可能需要结合速度环的PID参数配置,参考引用[3]中的电流闭环部分,但速度闭环可能更侧重于速度PID的调整。需要确保用户正确初始化电机和传感器,并正确配置速度环。 最后,我应该总结出步骤,指导用户如何从现有示例修改得到速度闭环控制的代码,并指出参考的引用来源,特别是引用[4]中的示例。同时,生成相关问题帮助用户深入理解。</think>关于在ESP32上实现SimpleFOC速度闭环控制的示例代码,根据引用内容建议如下步骤: 1. **基础代码框架** 可参考引用[4]中提到的Arduino FOC速度闭环控制案例,需将硬件驱动部分调整为ESP32专用接口。例如: ```cpp // 初始化电机与传感器 BLDCMotor motor = BLDCMotor(7); // 极对数设置为7 BLDCDriver3PWM driver = BLDCDriver3PWM(IN1_PIN, IN2_PIN, IN3_PIN); Encoder encoder = Encoder(ENC_A, ENC_B, 1024); ``` 2. **速度环配置** 需在闭环控制代码中加入速度PID调节器: ```cpp motor.PID_velocity.P = 0.2; // 比例系数 motor.PID_velocity.I = 20; // 积分系数 motor.voltage_limit = 12; // 电压限制 motor.controller = MotionControlType::velocity; // 设置为速度控制模式 ``` 3. **ESP32接口适配** 根据引用[1]和引用[3],若使用SPI/I2C接口编码器,需调整引脚定义并校准传感器对齐参数: ```cpp encoder.init(&SPI, CS_PIN); // SPI接口编码器初始化 motor.voltage_sensor_align = 3; // 对齐电压值根据电机特性调整 ``` 完整示例代码可参考引用[4]中"_SimpleFOCESP32(三)—— 闭环控制_"的工程模板,将控制模式从位置环改为速度环,并重新整定PID参数[^1][^4]。
