Unity Canvas Scaler 组件的使用

Canvas Scaler 这个组件用来做整体 UI 屏幕适配的。为什么是整体适配？因为适配时还会用到 RectTransform 中的 Anchor 属性。Canvas Scaler 的缩放模式与 Canvas 的渲染模式相关：当 Canvans 渲染模式为 Screen Space - Overlay 和 Screen Space - Camera 时，缩放模式有三种；当 Canvans 渲染模式为 World Space 时，缩放模式只有一种。

1 Screen Space 渲染模式下的缩放模式

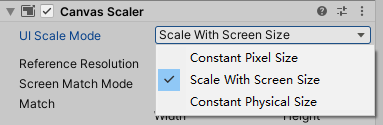

UI Scale Mode 的三种缩放模式如下：

• Constant Pixel Size：固定像素大小模式，Canvas 画布中其他 UI 控件对象直接固定像素大小。
• Scale With Screen Size：随屏幕大小改变自身大小模式，Canvas 画布中其他 UI 控件大小随屏幕大小改变自身大小。
• Constant Physical Size：固定物理尺寸模式，Canvas 画布中其他 UI 控件采用固定物理尺寸。

1.1 Constant Pixel Size

不根据屏幕分辨率调整 Canvas 的缩放, 以 UI 元素的像素值 * Scale Factor 对应真实屏幕的像素点进行渲染。

• Scale Factor：画布的缩放比例。默认况下为1，表示正常大小。
• Reference Pixels Per Unit：每个 UI 单位对应的像素数。

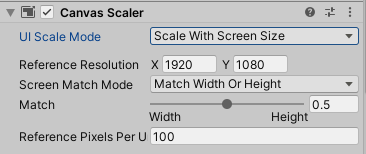

1.2 Scale With Screen Size

根据真实屏幕的宽高来缩放 Canvas。

1.2.1 Reference Resolution:

参考分辨率，即一开始制作时选定的屏幕分辨率，后面的选项参数都是根据它来计算的。

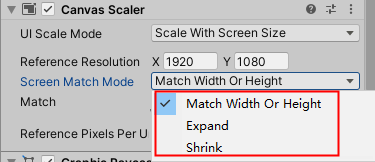

1.2.2 Screen Match Mode

1.2.2.1 Match Width or Height

根据真实屏幕的宽高比按指定的 Match 值来缩放 Canvas。
Reference Resolution：UI 的设计尺寸，这个值需要自已定，也是美术做图的依据，一般为 1920 * 1080。
Match：决定 Canvas 按宽高缩放的权重值，当 Match = 0 时，按宽度进行 Canvas 等比缩放；当 Match 值 = 1 时，按高度度进行 Canvas 等比缩放。一般情况下这个值非 0 即 1，不用纠结中间值。

1.2.2.2 Expand

当屏幕分辨率大于参考分辨率时，选择变化较小的一个方向（横向还是纵向），作为放大 Canvas Scale 的标准，另一方向上的变化则是在整体缩放以后再进行补偿性的变化。此举旨在减少扩大分辨率时由于非等比扩大而对 UI 整体布局造成影响。适合制作较小标准尺寸，扩充到较大屏幕。

1.2.2.3 Shrink

和 Expand 类似，但是更适合于缩小的情形。它会在屏幕尺寸缩小时，通过缩小 Canvas Scale 尽量减少由于非等比缩小对布局产生的影响。按照影响较小的一个方向缩小的比例去缩小 Canvas Scale，然后再通过变形调整另外一个方向。

1.3 Constant Physical Size

与 Constant Pixel Size 模式本质相同， Constant Pixel Size 通过逻辑像素大小调节来维持缩放，Constant Physical Size 通过物理大小调节来维持缩放。使用这种模式必须指定一个像素转换物理大小的因数，运行时通过具体设备的 DPI 计算最终的 Canvas 像素大小和缩放比例。

• Physical Unit：用于指定 UI 位置和大小 的物理单位。

属性	描述	计算中的 targetDPI
Centimeters	厘米	2.54
Millimeters	毫米	25.4
Inches	英寸,约 25.4 毫米	1
Points	点，1/72 英寸，1/12 派卡	72
Picas	派卡，1/6 英寸	6

• Fallback Screen DPI：如果未获取到屏幕的 DPI，将使用此值参与计算缩放。
• Default Sprite DPI：预设的图片像素密度。
  官方代码：

float currentDpi = Screen.dpi;
float dpi = (currentDpi == 0 ? m_FallbackScreenDPI : currentDpi);
float targetDPI = 1;
switch (m_PhysicalUnit)
{
    case Unit.Centimeters: targetDPI = 2.54f; break;
    case Unit.Millimeters: targetDPI = 25.4f; break;
    case Unit.Inches:      targetDPI =     1; break;
    case Unit.Points:      targetDPI =    72; break;
    case Unit.Picas:       targetDPI =     6; break;
}

SetScaleFactor(dpi / targetDPI);
SetReferencePixelsPerUnit(m_ReferencePixelsPerUnit * targetDPI / m_DefaultSpriteDPI);

• Reference Pixels Per Unit：每个 unity 单位对应的像素数，要与目前的 Dpi 再运算求出新的值，再传入Canvas中求出大小，公式如下：
  新的 Reference Pixels Per Unit = Reference Pixels Per Unit * Physical Unit / Default Sprite DPI
  UI大小 = 原图大小(Pixels) / (Pixels Per Unit / 新的 Reference Pixels Per Unit)

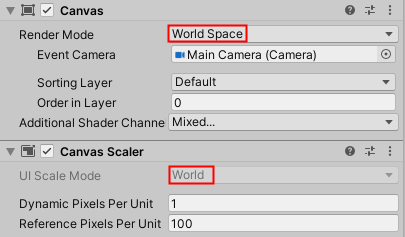

2 World Space 渲染模式下的缩放模式

当 Canvans 渲染模式为 World Space 时，UI Scale Mode 只有一种。

• Dynamic Pixels Per Unit Canvas：缩放值取决于此值的设定值。
• Reference Pixels Per Unit：每个 UI 单位对应的像素数。
