FPGA PWM调控(Verilog)

1 PWM调控

可调占空比本质上就是计数+译码，计数器从0计到period-1，是pwm的整个周期。
译码器实现：在计数值小于pulse_width的时输出高电平，否则输出低电平。
从而实现可调节的占空比。

2 代码

module pwm(
        input               clk,
        input               reset_n,
        output              out
           );
        parameter           en=1;
        parameter   [31:0]  period=33333;      //pwm频率设置： = period = 本地时钟频率 / 期望pwm频率
                                               //例如：50Mhz / 1.5k = 33333.33
        parameter   [31:0]  pulse_width=15000; //pwm占空比设置  %(pulse_width/period)
        reg         [31:0]  cnt;
        reg                 wave;

    always @(posedge clk or negedge reset_n)    begin
        if(!reset_n)
            cnt <= 0;
        else if(cnt<period-1 && en)
            cnt <= cnt + 1;
        else
            cnt <= 0;
    end

    always @(posedge clk or negedge reset_n)    begin
        if(!reset_n)
            wave <= 0;
        else if(cnt<pulse_width && en)
            wave <= 1;
        else
            wave <= 0;
    end

        assign  out = wave;

endmodule

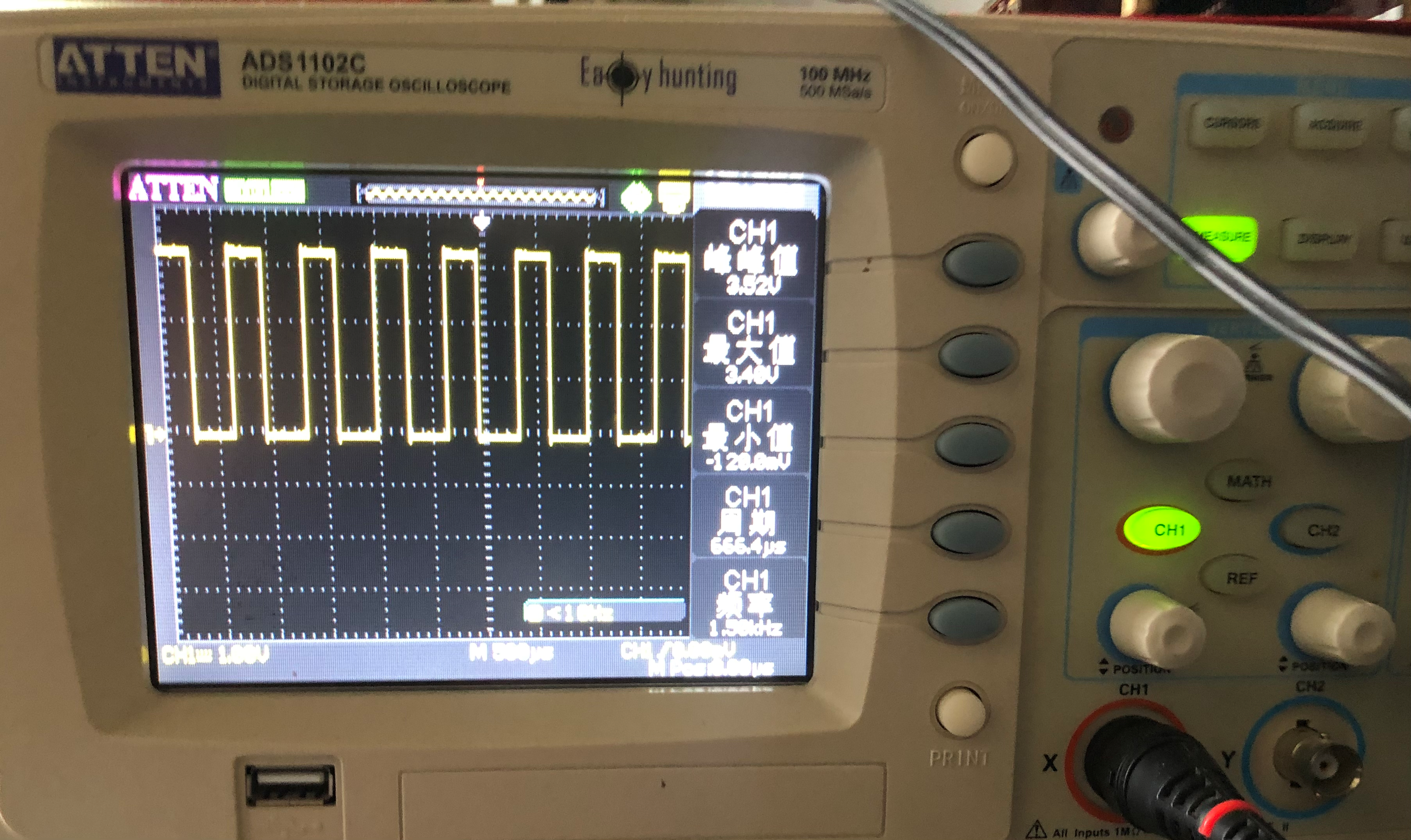

3 效果图
