1 N-SDU 接收概述

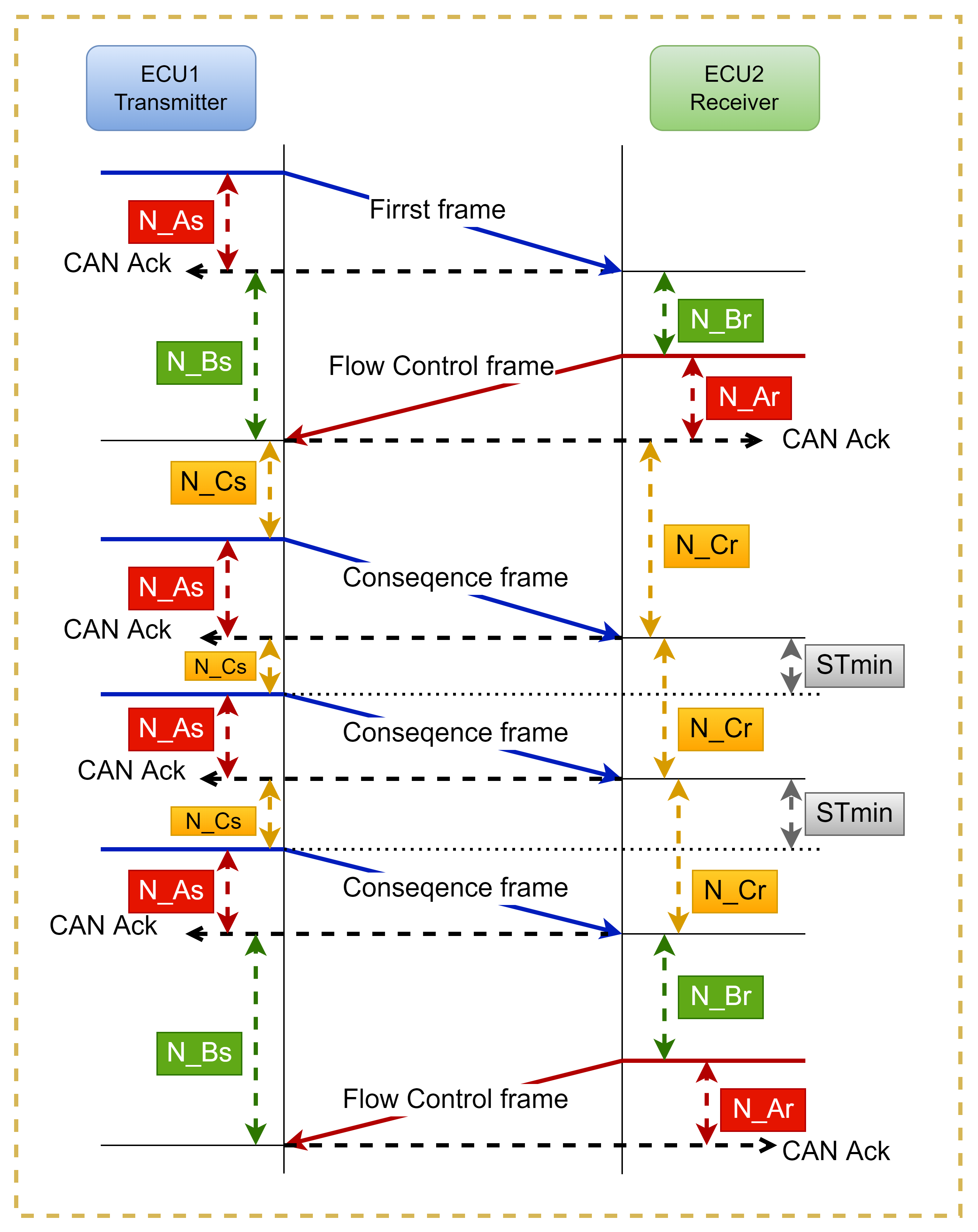

通信的双方，有一端是发送方，有一端是接收方；我们站在接收者的角度看，当通信开始时，我们可能接收到的第一帧报文将是 SF 或 FF；
但是如果接收的请求被接受并且需要为发送方发送 FC帧，则接下来接受的报文则是CF。(如图中的蓝色箭头线所示)
具体行为如下图所示：
在这里插入图片描述

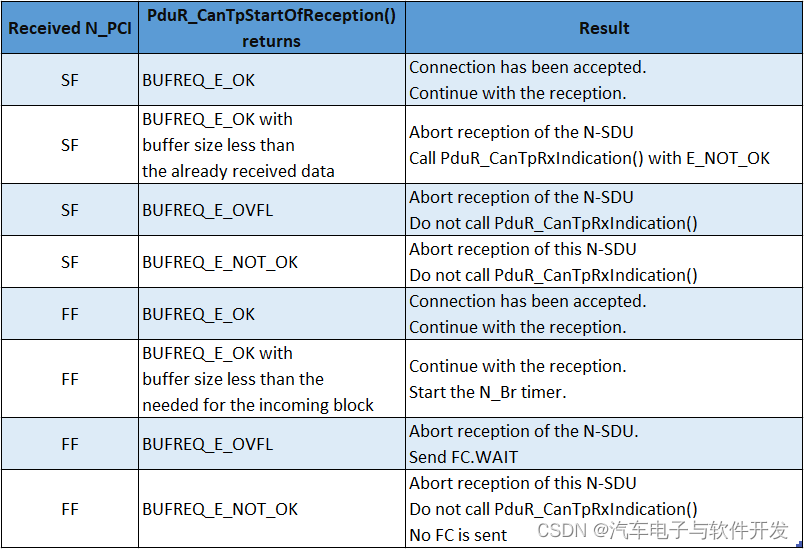

让我们看看 CanTp 在接收到这些帧时的行为。
在这里插入图片描述

1.2 接收方如何处理CF帧

  1. 在接收到每个 CF 时，调用 PduR_CanTpCo
