Return Loss

RL = -10lg\left ( Pr/Pi \right )= -20lg\left ( Vr/Vi \right )

RL的绝对值越大越好。

Insertion Loss

IL = -10lg\left ( Po/Pi \right ) = -20lg\left ( Vo/Vi \right )

 IL的绝对值越小越好。

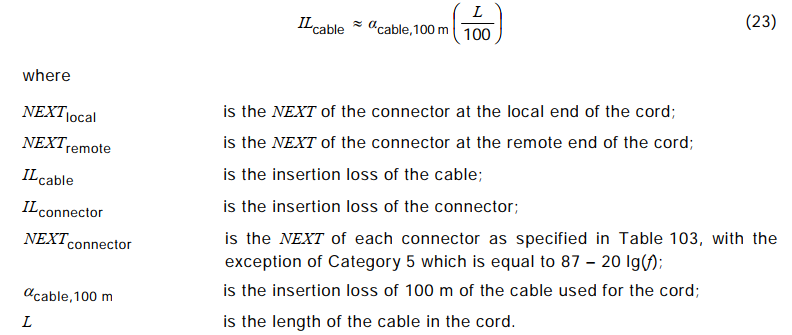

IL和Cable长度的关系：线性正比

ISO/IEC 11801-1:2017中有描述：

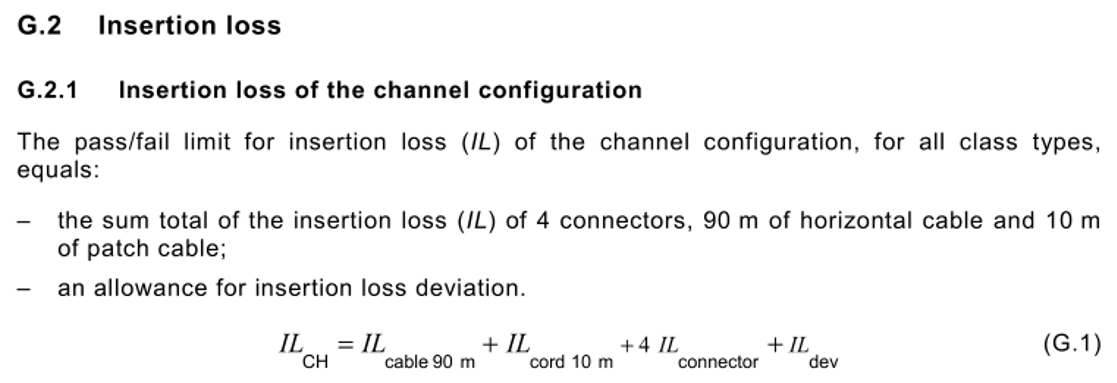

IL和多个组件的关系：线性相加

ISO/IEC 11801-1:2002中有描述：



FR-4 PCB

FR-4 PCB Trace IL ≈ 0.2dB/inch/GHz ≈ 0.4dB/inch/Gbps
