参数齿轮，展示如何制作各种参数齿轮

在本教程中，我将向您展示如何制作各种参数齿轮。
您需要具备 Catia 工具的基本知识。

机械工程师 Feri Čiradžija 的财产。

1. 步骤 1：插入公式

   Catia V5 -->开始-->机械设计-->零件设计并将其命名为“Gear Parametric”

   最好一开始就按Ctrl+S，然后将文件保存到所需位置。



   现在您将打开“公式”工具并将过滤器类型更改为重命名参数 （这样我们就可以更好地关注我们添加的公式）。

   我们已准备好插入公式！

   齿数[n]

   我们将“新类型参数”旁边的“长度”更改为“整数”，然后单击“新类型参数”。

   将Integer.1重命名为n

   并添加起始值25，按“应用”输入该值。



   齿轮模数[m]

   我们将当前 Integer 类型的参数改为Lenght，然后按新建类型的参数。

   现在我们将Lenght.1更改为m ，并添加6mm的起始值。

   再次单击“应用”，我们分配给定的值。



   插入角度值

   我们将参数类型改为角度，按新建参数类型

   我们将第一个角度称为“ phi ”，并赋予其45 度的值。

   通过单击“应用”，我们分配该值。



   我们将对另一个角度重复相同的过程，并将其称为“ alpha ”

   alpha = 20 度

   现在我们必须为新角度指定一个公式，我们将其称为“ psi ”

   我们将Angle.3重命名为psi，而不是在旁边的框中插入值，而是按下添加公式框



   我们将输入公式“ 360deg/n ”，然后按OK

   （写出“deg”很重要，否则 CATIA 将无法将该值识别为角度）



   我们再一次按“申请” ！

   现在让我们输入长度作为类型的新参数



   我们将Lenght.2重命名为Ro

   我们将添加公式

   m*n/2

   我们再次点击“应用” 。



   现在您将自己输入其余参数：

   参数名称：Ra

   公式：Ro+m

   参数名称：Rb

   公式：Ro*cos(alpha)

   参数名称：Rf

   公式：Ro-1.25*m

   参数名称：h

   公式：Ro/2

   （对于 h，您不必添加公式，您只需输入您想要或需要的值） - 只有当您知道自己在做什么时才这样做！

   最后你会得到这个：



   注意，所有公式都需要激活！（如果没有，请将参数改为是，然后删除并重新写入）



   完成后，您可以按OK退出公式：齿轮参数。

   Ctrl+S 保存您的进度！

2. 第 2 步：齿轮建模

   现在我们有了公式，我们可以开始制造齿轮本身了！

   我们将选择XY 平面并按Sketch打开草图器。



   我们需要选择“构造/标准元素”以便将其激活（橙色）



   现在我们将圆形工具栏拖出来以便于访问，然后双击圆形！



   我们将绘制4 个圆圈，每个圆圈的中心点位于原点。



   我们可以开始使用约束工具对它们进行约束。

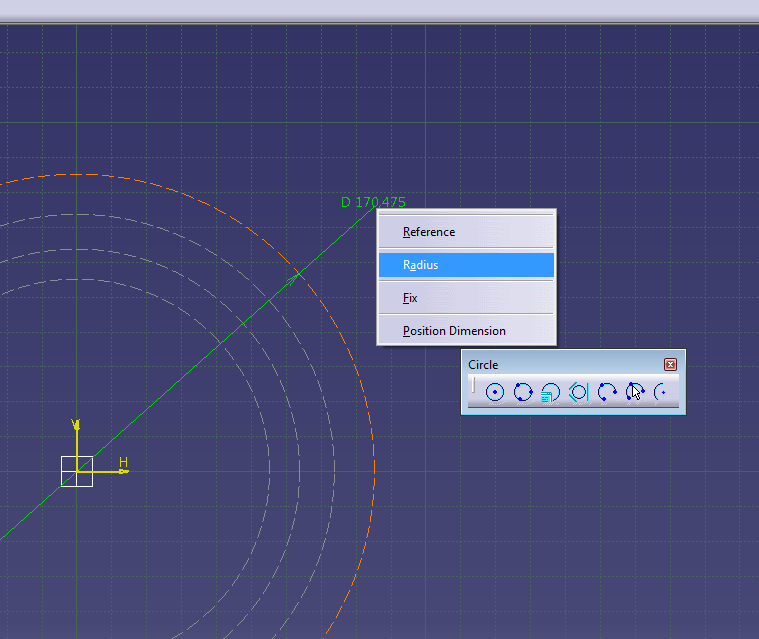

   为了约束圆圈，我们单击它们一次，然后将尺寸更改为半径！



   你应该留下一个尺寸 R

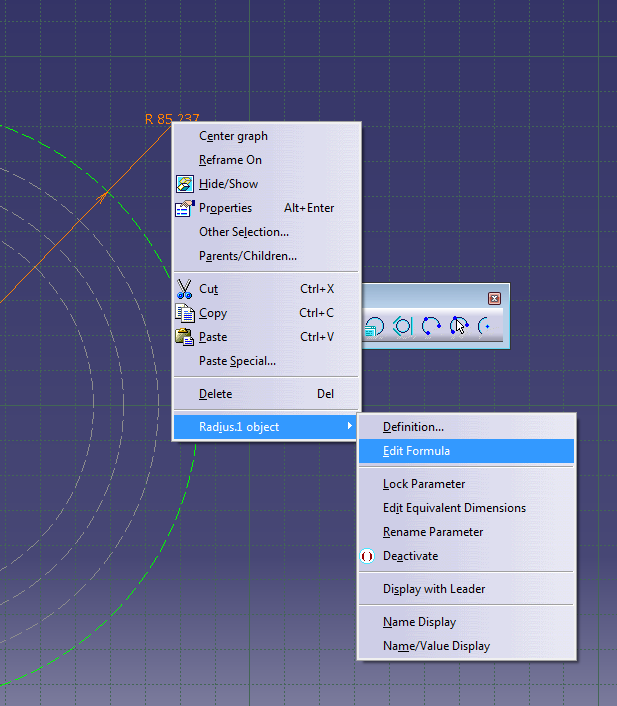

   右键单击它并编辑公式如下



   输入Ra作为值。



   对其余圆圈重复此过程，但不要输入Ra

   罗

   铷

   射频



   您的值应该与我的相同，并且旁边应该有一个小的f(x)图标。

   现在我们选择一个线条工具并画出三条这样的线条：



   第一行用公式phi限制在垂直轴上。





   现在我们画第二条线



   并使用公式psi/4将其约束为第一个



   我们现在画第三条线

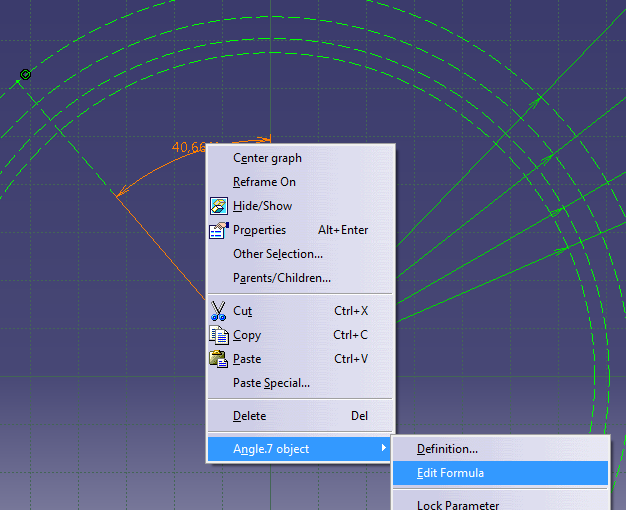

   并将其约束到第二行，值为alpha



   你的草图现在看起来应该是这样的：



   我们可以开始画画了！

   首先我们关闭构造/标准元素



   现在我们从圆形工具栏中选择我们拖出来的圆弧工具，以方便访问。



   然后我们点击第三条线的末端，将其作为圆弧的中心



   我们通过单击顶部圆的外侧和根圆的内部来绘制圆弧，如下所示：

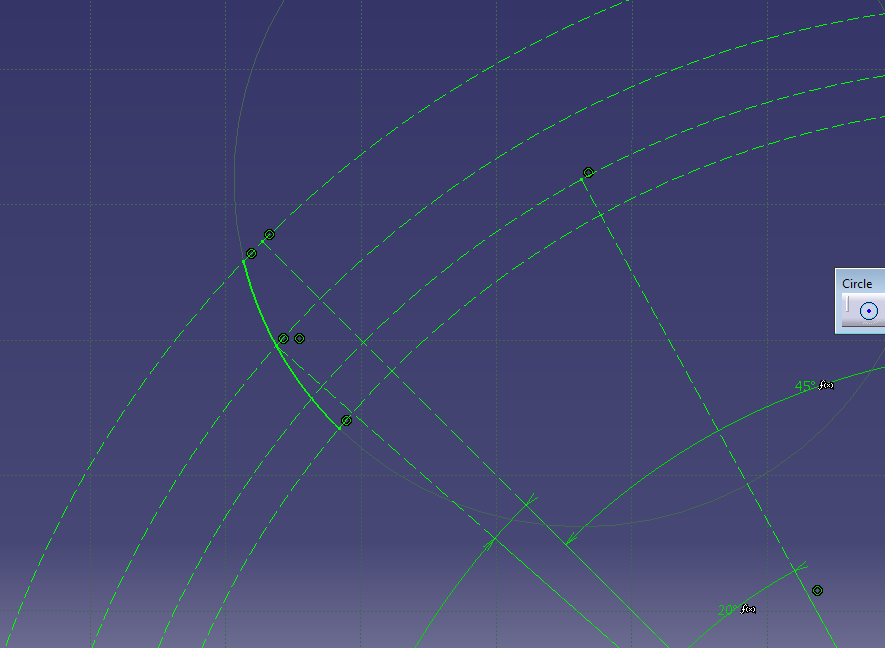

   请小心，以免发生这种情况！

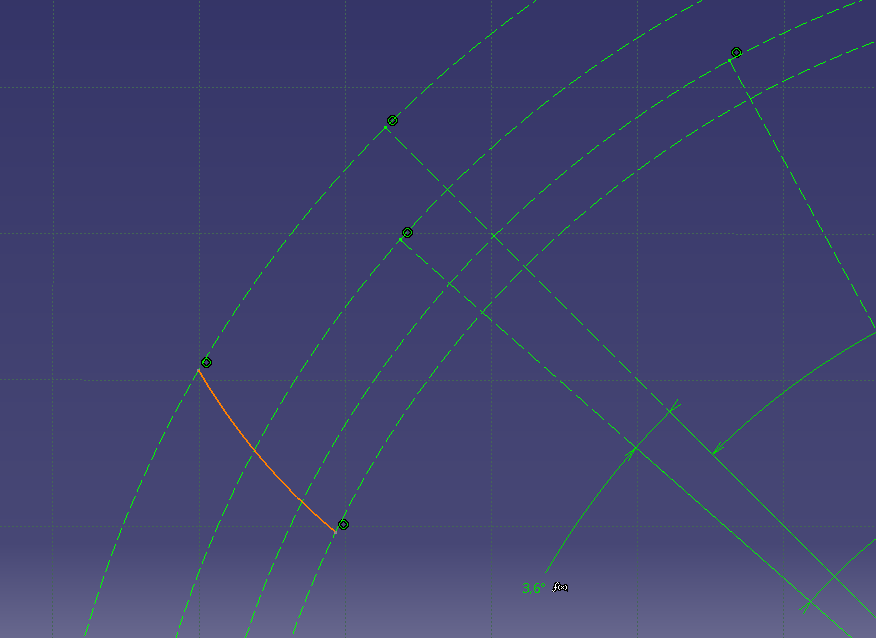

   现在让我们将圆弧约束到第二条线的终点。

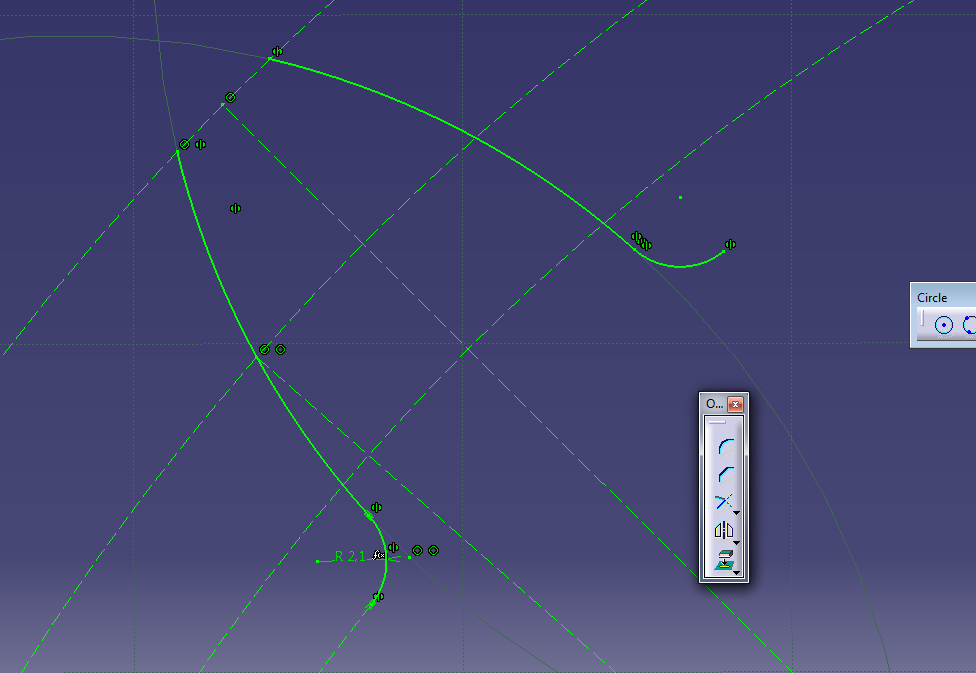

   现在我们需要使用角落工具来制作一个角落：



   单击圆弧，然后单击根圆



   您将获得：



   使用公式约束该角

   0.35*米





   现在我们需要镜像元素，因此按住Ctrl 键的同时选择角和圆弧



   我们选择镜像工具，使用第一条线作为中心轴镜像圆弧和角

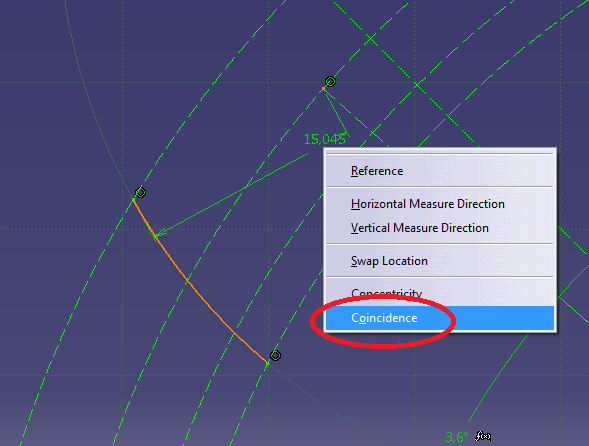

   我们可以看到根圆现在已经断裂，所以我们需要使用约束工具将其连接到镜像角



   我们需要使用圆弧工具来闭合牙齿草图，并使用原点作为圆弧的中心，角点作为端点



   这是底部，现在我们需要再次使用原点作为中心点来关闭顶部



   我们终于可以退出工作台，然后进入知识检查器



   我们将phi的值改为0度



   应用-->确定

   我们的齿形应该移动45度并且保持原样，如果没有，并且发生这种情况，则需要再次关闭齿形！



   现在我们选择Pad工具



   并选择我们要挤压的齿形





   我们右键点击长度框，当前显示 20mm



   输入h作为公式



   然后我们需要n个齿，因此我们选择圆形图案



   现在我们用右键单击编辑值



   实例：-->右键单击-->编辑公式-->输入 n（齿数）

   它看起来应该像这样，然后以相同的方式编辑角度间距，并在编辑公式中输入psi



   右键单击参考元素：并在本例中选择 Z 轴。





   让我们也填满我们的装备内部

   我们选择正在工作的平面（在本例中是 XY）并画一个圆圈



   编辑公式：

   射频*1.001

   这样，我们的齿轮在赋予不同的齿数和模量值时就不会“爆炸”！

   我们退出工作台并选择pad来挤出高度为h的圆



   然后我们按“OK”，我们的装备就完成了！

   如果您想要改变齿数、模数或高度，请转到知识检查器并更改值。

   齿数（n）不能小于17！！！齿形会变形！

   n=25

   米=6毫米



   现在我们进行所谓的交叉检查

   人数=71

   米=4毫米



   n=17

   米=8毫米



   如果交叉检查没有问题，你的装备就完成了！

   Ctrl+S
