走线宽度变化：PCB布线中的信号影响评估指南

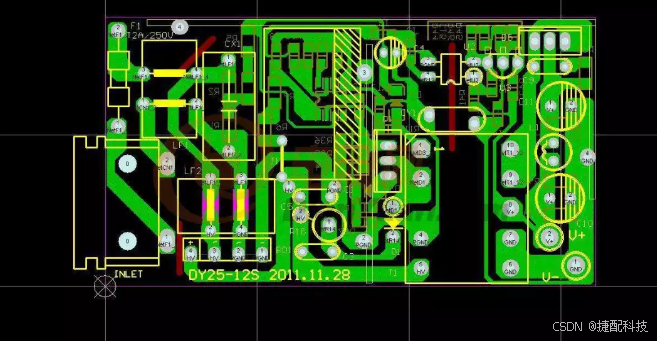

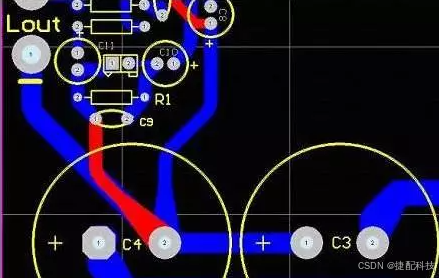

在PCB布线的精细艺术中，走线宽度的微妙变化可能对信号传输产生不容忽视的影响。当布线在有限空间内被迫变细，随后又恢复原状时，这种变化可能会引起阻抗的波动，从而对信号质量造成干扰。

首先讨论阻抗变化的大小。很多电路的设计要求反射噪声小于电压摆幅的5%（这和信号上的噪声预算有关），根据反射系数公式：

ρ=（Z2-Z1）/（Z2+Z1） =△Z /（△Z+2Z1）≤5%

可以计算出阻抗大致的变化率要求为：△Z/Z1≤10%

你可能知道，电路板上阻抗的典型指标为+/-10%，根本原因就在这。

阻抗变化是评估走线宽度变化影响的首要参数。电路设计中，通常要求反射噪声不超过电压摆幅的5%。根据反射系数公式，我们可以推导出阻抗变化的容忍度应控制在10%以内。这一指标为电路板上阻抗的典型公差提供了理论依据。

信号特性：上升时间与时延

信号的上升时间和从驱动端到反射点的时延是另外两个关键因素。即使在阻抗变化较大的情况下，如果信号上升时间较长，或者反射点距离驱动端较远，走线宽度变化对信号的影响可能会降低。

以FR4板材上的微带线为例，线宽从8mil变化到6mil时，特性阻抗的变化率可能高达20%，远超10%的容忍度。这种情况下，反射信号的幅度很可能超标，需要通过阻抗匹配端接来解决问题。

在实际PCB布线中，我们需要综合考虑阻抗变化、信号上升时间和线宽变化的长度。通过估算这些参数，我们可以留出适当的余量，以确保信号质量。同时，应尽量缩短线宽变化的颈状部分，以减少潜在的信号干扰。

走线宽度的变化在PCB布线中是一个需要细致考虑的问题。通过综合分析阻抗变化、信号特性和实际布线情况，我们可以做出明智的决策，确保信号的完整性和电路的性能。记住，精心的设计是确保信号质量的关键。
