PCB 厂家秘籍：线路板抗干扰设计一般原则

线路板 PCB 抗干扰设计是保障其稳定运行的关键密码。作为电路元件和器件的支撑与连接，PCB 设计的优劣尤其是抗干扰能力的高低，直接决定了产品的性能表现。

布局，是 PCB 设计的战略布局图。首先得精打细算 PCB 尺寸，过大则印制线条变长，阻抗飙升，抗噪声能力直线下降，成本也水涨船高；过小又会散热不畅，邻近线条易受干扰。确定好尺寸后，特殊元件的位置安置至关重要。高频元器件间连线要尽可能缩短，就像斩断电磁干扰的传播链条，减少分布参数与相互干扰。易受干扰与输入输出元件要保持距离，避免 “电磁串门”。电位差较大的元器件或导线，拉大间距防止意外短路，高电压元件要放在调试时手难触及之处，保障安全。重量超 15g 的元件用支架固定，又大又重且发热多的元件装在机箱底板并考虑散热，热敏元件远离发热源，避免 “热辐射” 干扰。可调元件布局要结合整机结构，机内调节放印制板方便处，机外调节与机箱面板旋钮位置适配。布局功能电路单元时，依流程安排，让信号如畅行无阻的溪流，核心元件为中心，元器件排列均匀整齐紧凑，减少引线连接。高频电路考虑分布参数，一般电路元器件平行排列，美观且利于批量生产。边缘元器件距边缘不小于 2mm，矩形且长宽比合适的电路板为佳，大尺寸板要考虑机械强度。

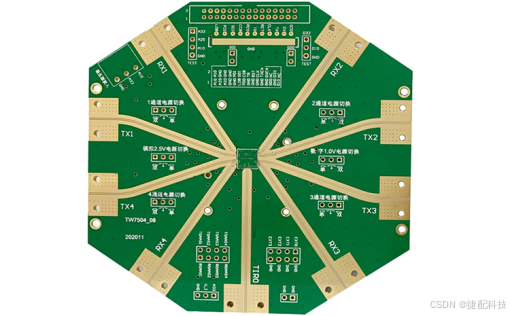

布线，则是 PCB 设计的战术执行。输入输出端导线避免相邻平行，加线间地线斩断反馈耦合的 “黑手”。导线宽度依据电流与粘附强度确定，集成电路选合适宽度，电源线和地线尽量宽。导线间距由绝缘电阻和击穿电压决定，集成电路间距可适当缩小。拐弯处圆弧形为佳，直角或夹角在高频电路中会 “捣乱” 电气性能。大面积铜箔慎用，要用则选栅格状，便于排出气体，防止铜箔膨胀脱落。

焊盘设计也不容小觑，中心孔比器件引线直径稍大，外径合理设置，避免虚焊。

在抗干扰措施方面，PCB 厂家更是有独家秘籍。电源线设计，加粗宽度减少环路电阻，与数据传递方向一致，为抗噪声筑牢防线。地线设计，数字地与模拟地分开，低频单点并联或部分串联后并联接地，高频多点串联且短粗，高频元件周围用栅格状大面积地箔，接地线加粗至能通过三倍允许电流，构成闭环路提升抗噪能力。退耦电容配置，电源输入端、集成电路芯片等关键部位按需布置，电容引线不宜长，高频旁路电容无引线。有接触器等元件时，用 RC 电路吸收放电电流。CMOS 不用端接地或接正电源，防止感应干扰。

总之，PCB 厂家在线路板 PCB 设计时，严守抗干扰设计规则原理，精心雕琢每一个细节，方能打造出抗干扰能力超强的 PCB，为电子产品的稳定高效运行奠定坚实基石。
