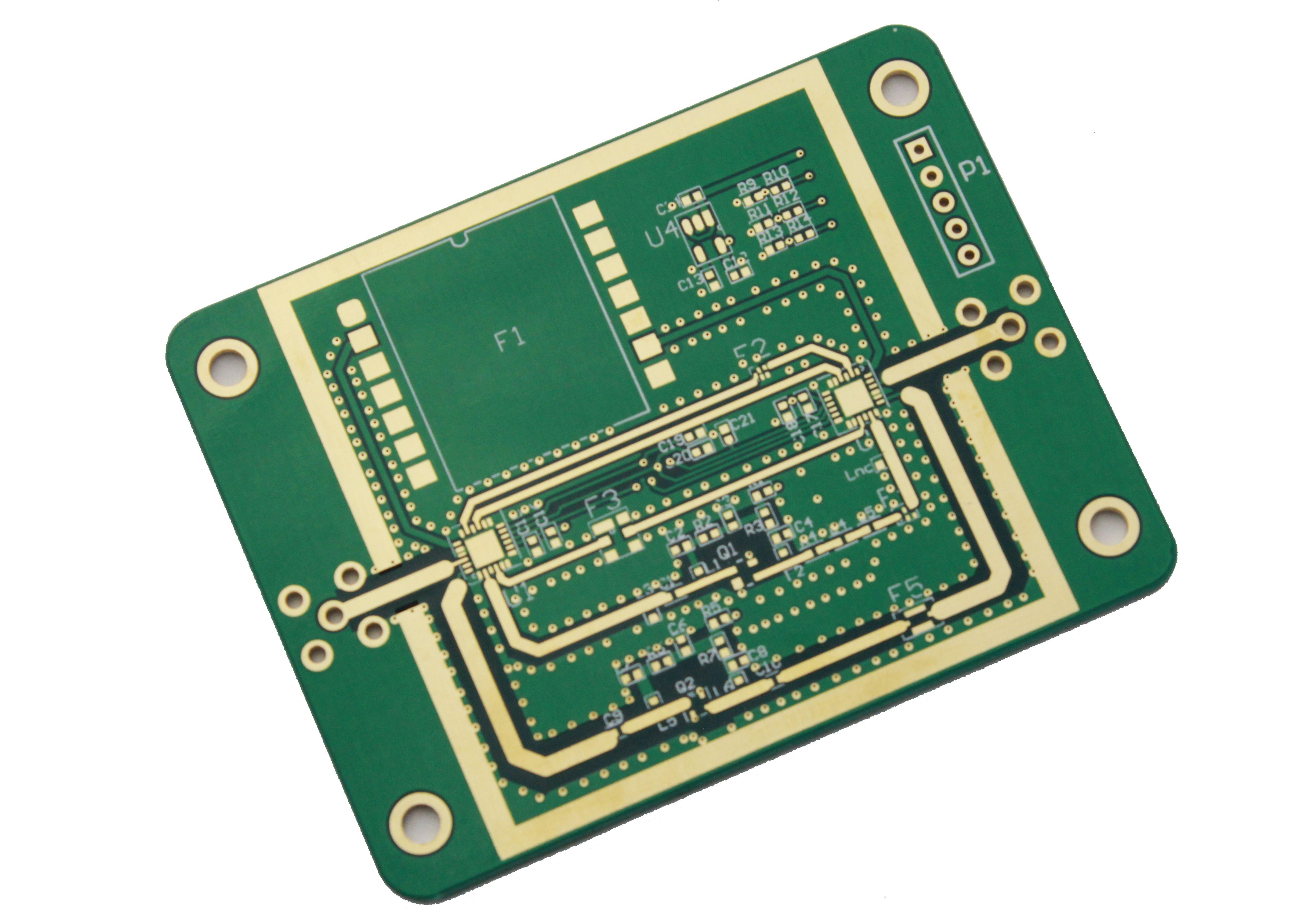

PCB阻抗控制设计——别让信号在板子上“跑偏”

搞PCB设计，阻抗控制要是没做好，信号就跟喝醉了一样——乱窜、反射、丢数据，最后板子调不通。

1. 阻抗是啥？为啥要控制？

简单说： 阻抗就是信号在走线上遇到的“阻力”，单位是Ω（欧姆）。

阻抗不匹配 → 信号反射 → 波形畸变 → 数据出错（比如USB3.0跑着跑着突然断连，HDMI画面雪花）。高速信号（USB、PCIe、DDR、HDMI） 必须控阻抗，否则性能直接扑街。

举个栗子🌰：

DDR4内存 要求单端阻抗50Ω，差分阻抗100Ω，偏差超过±10%？等着系统蓝屏吧！

USB3.0 差分阻抗90Ω，偏差大了？传输速度直接从5Gbps掉到USB2.0（480Mbps）。

2. 阻抗由什么决定？

阻抗不是玄学，主要看这几个“大佬”：

线宽（W）——越宽，阻抗越低（就像水管越粗，水流阻力越小）。

介质厚度（H）——板材越厚，阻抗越高（信号要走更远的“路”）。

铜厚（T）——铜箔越厚，阻抗越低（铜多了，导电能力强）。

介电常数（Dk）——板材的“绝缘性能”，FR4一般Dk≈4.3，高频板材（如Rogers）Dk更低。

绿油（阻焊层）——覆盖铜线会影响阻抗，通常会让阻抗降低2-3Ω。

公式长这样（别慌，不用手算，软件会搞定）：

Z_0 = \frac{87}{\sqrt{\epsilon_r +1.41}} \ln \left( \frac{5.98H}{0.8W + T} \right)Z0=ϵr+1.4187ln(0.8W+T5.98H)

（看不懂？没事，记住线宽、介质厚度、铜厚是关键就行。）

3. 如何设计阻抗？——实战技巧

（1）选对板材

普通低速板（MCU、电源板）：FR4够用，便宜大碗。

高速信号（DDR、USB3.0、PCIe）：用低损耗板材（如Rogers、Isola），介电常数稳定，信号损耗小。

射频（WiFi、5G天线）：必须用高频专用板材（如Rogers RO4350B），否则信号衰减成渣。

（2）叠层设计——别让信号“迷路”

四层板典型叠层（从上到下）：

Top Layer（信号层）

GND（地层）——关键！高速信号必须参考完整地平面。

Power（电源层）——可以和GND层耦合，但别让信号跨分割！

Bottom Layer（信号层）

阻抗控制黄金法则：

微带线（表层走线）：阻抗主要由线宽+介质厚度决定。

带状线（内层走线）：阻抗受上下两层参考平面影响，更稳定，但计算更复杂。

举个🌰：

50Ω单端阻抗（表层微带线，FR4，1oz铜厚）：

• 介质厚度0.2mm → 线宽≈0.38mm

• 介质厚度0.1mm → 线宽≈0.18mm（越薄，线要越细！）

​（3）线宽与间距

差分对（如USB、HDMI）：

• 线宽/间距=1:1（比如0.15mm线宽，间距0.15mm）。

• 太长？加蛇形等长，但别绕太多，否则信号延迟不一致。

单端线（如DDR地址线）：

• 保持均匀线宽，避免突然变细/变粗（阻抗突变→信号反射）。

案例：
某工程师画USB差分对时，线宽0.2mm，间距0.3mm，结果阻抗飙到110Ω（标准90Ω），USB3.0直接降速到USB2.0。

（4）过孔——阻抗的“隐形杀手”

高速信号换层时，过孔会引入阻抗不连续，导致信号反射。
解决方案：

尽量少换层（DDR信号最好在同一层走完）。

换层时旁边加地孔，提供最短回流路径。

使用盲埋孔（贵但稳定，适合高频信号）。

（5）板厂沟通

一定要提供阻抗控制要求。

要求板厂提供阻抗测试报告。

阻抗偏差±10%是极限（±5%最佳）。

4. 如何验证阻抗？

仿真软件（HyperLynx、ADS、SI9000）提前算好阻抗。

要求板厂做阻抗测试条（TDR测试），并提供实测数据。

自己用网络分析仪（VNA）抽测（高端玩法，但最准）。

翻车预警：
某团队没做仿真，直接投板，结果DDR4阻抗偏差15%，系统频繁死机，最后只能降频运行，性能损失30%。

5. 总结：阻抗控制核心要点

✅ 选对板材（高速用高频，射频用专用）。
✅ 叠层设计合理（GND层要完整）。
✅ 线宽/间距按规范（差分对1:1，单端均匀）。
✅ 过孔优化（少换层，加地孔）。
✅ 板厂必须实测阻抗（别信口头承诺）。
