PCB过孔塞孔工艺：电路板的“补牙术“

各位PCB设计师朋友们，今天我们来聊聊电路板界的"微创手术"——过孔塞孔工艺。这可不是简单的"堵窟窿"，而是让电路板从"千疮百孔"变身"光洁如玉"的神奇魔法！

一、塞孔工艺的四大"超能力"

防焊接短路：电路板的"防漏尿布"

阻止焊锡像瀑布一样从顶层流到底层（特别是BGA区域）

典型案例：某工程师忘记塞孔，结果焊锡在板子背面开起了"银珠派对"

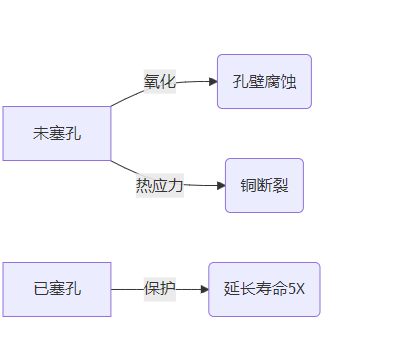

提高可靠性：过孔的"养老保险"

改善平整度：给电路板"磨皮美颜"

表面处理时避免药液残留（想象过孔变成"小池塘"的灾难场景）

对HDI板尤为重要，就像不能带着痘印拍证件照

高频性能优化：电磁波的"交通管制"

防止过孔变成"天线发射塔"（5G时代尤其重要）

实测数据：塞孔可降低串扰达30%

​二、塞孔材料的"华山论剑"

导电胶派：

优点：能继续导电，像给过孔装了"金属假牙"

缺点：价格是普通树脂的3倍

树脂派：

性价比冠军

最新UV固化型只需3秒"美甲"时间

混合派：

表面树脂+底层导电胶（"西装+运动鞋"的混搭风）

适合既要屏蔽又要散热的"矫情"需求

趣味冷知识：某些高端塞孔材料的配方比可口可乐还保密

三、工艺选择避坑指南

塞孔方式三选一：

印刷法：适合大批量

点滴法：精度高但慢

真空塞孔：土豪专享

质量检验四部曲：

目检：有没有"便秘"

切片：看看"馅料"实不实在

热冲击：测试会不会"拉肚子"（材料渗出）

阻抗测试：确认没变成"聋哑孔"

血泪教训：某批次因固化不足，塞孔材料在回流焊时集体"出逃"

四、当代设计新趋势

3D打印塞孔：

可以定制不同孔内的材料分布

目前还属于"概念车"阶段

智能响应材料：

温度高了自动膨胀密封

遇湿气变色示警

环保型水基材料：

清洗时不会让环保局找你"喝茶"

可惜硬度还像"果冻"一样软萌
