PCB七维检测大全

一、基础防线：物理检测技术

1. 高精度目视检查
   采用20倍工业显微镜配合环形光源，可检测0402封装器件的焊点形态。操作员需按照IPC-A-610标准，重点观察焊点浸润角（应小于90度）、焊料爬升高度（需覆盖引脚1/2以上）等关键参数。

2. 三维尺寸验证
   使用激光测距仪测量板厚公差（±0.1mm）、微孔孔径偏差（±0.05mm）等关键尺寸。在5G通信模块生产中，通过建立热膨胀补偿模型，将0.4mm间距BGA器件的贴装精度控制在±25μm范围内。

二、微观检测：先进成像技术
3. X射线分层扫描
采用160kV微焦点X射线源，配合CT三维重建技术，可清晰显示0.3mm直径焊球的空洞率。

1. 红外热成像诊断
   配备320×240非制冷焦平面探测器的热像仪，可捕捉0.05℃的温差变化。在电源模块测试中，通过监测MOSFET温升曲线，成功发现3起潜在的热失控风险，避免批量事故。

​三、电气性能验证体系
飞针测试(ICT)
六轴联动飞针测试机采用4mil探针，实现1024个测试点的自动寻址。

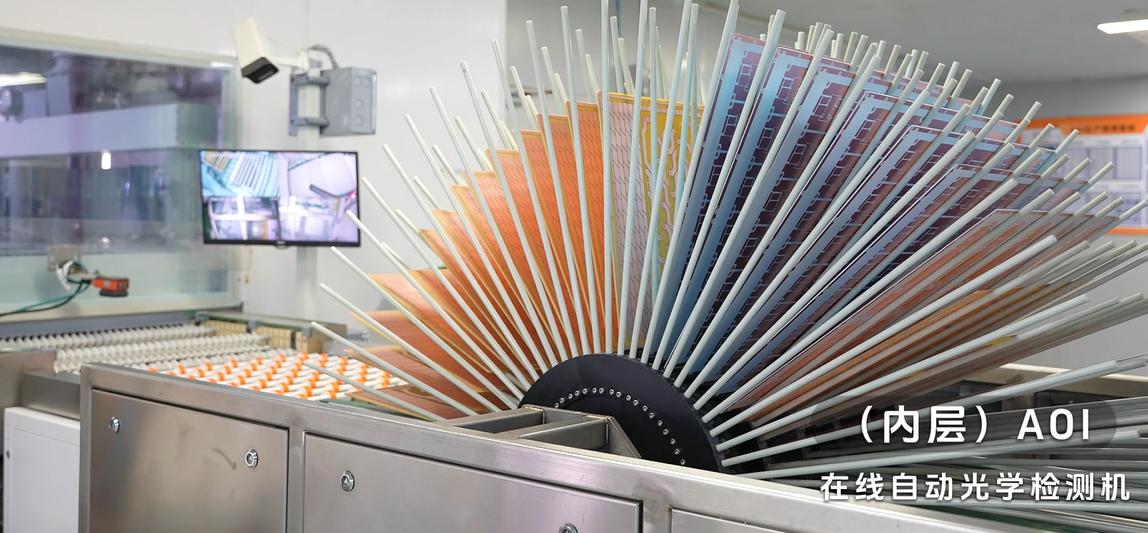

1. 自动化光学检测(AOI)
   配备500万像素CMOS相机和环形LED光源的在线AOI设备，可检测0.12mm的锡膏印刷偏差。引入深度学习算法后，对QFN器件侧爬锡不足的识别准确率达到98.5%。

四、终极验证：功能测试
7. 场景化功能测试(FCT)
在智能家居主控板测试中，搭建包含Zigbee、Wi-Fi、蓝牙的多协议测试环境，模拟32个节点并发通信。通过注入±15%电压波动，暴露出5款电源管理IC的稳压缺陷。

五、检测技术选型指南
• 消费电子：AOI+ICT组合检出率＞99%

• 汽车电子：X射线+FCT组合通过率＞99.5%

• 工业控制：热成像+环境试验组合MTBF＞10万小时
