飞行动力学 - 第20节-part2-机翼上反及后掠对横向静稳定性的影响 之 基础点摘要

1. 上反角贡献

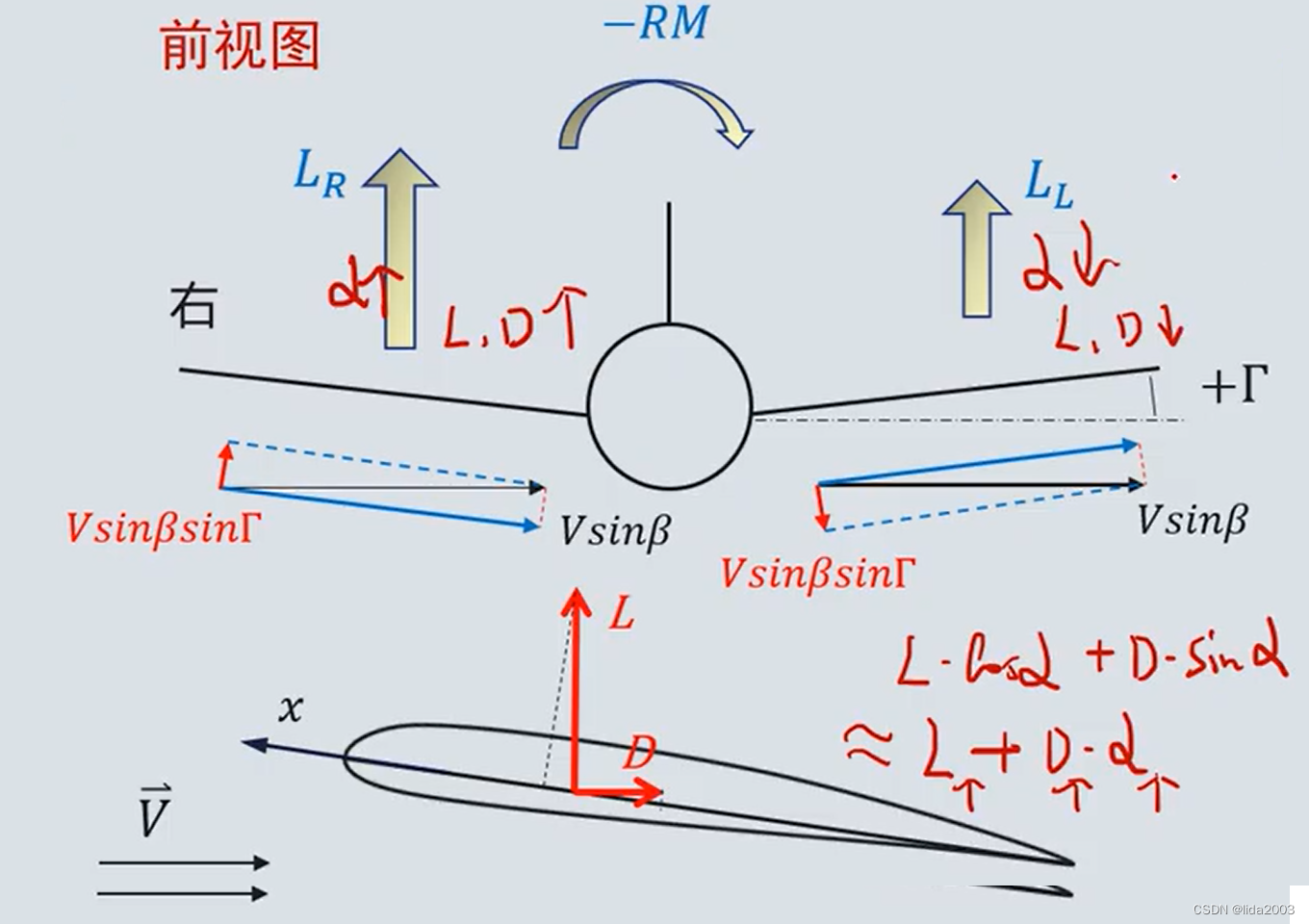

对于无后掠、大展弦比带上反的矩形机翼，飞行状态为 α \alpha α， β \beta β及V。

在这里插入图片描述在这里插入图片描述
在这里插入图片描述

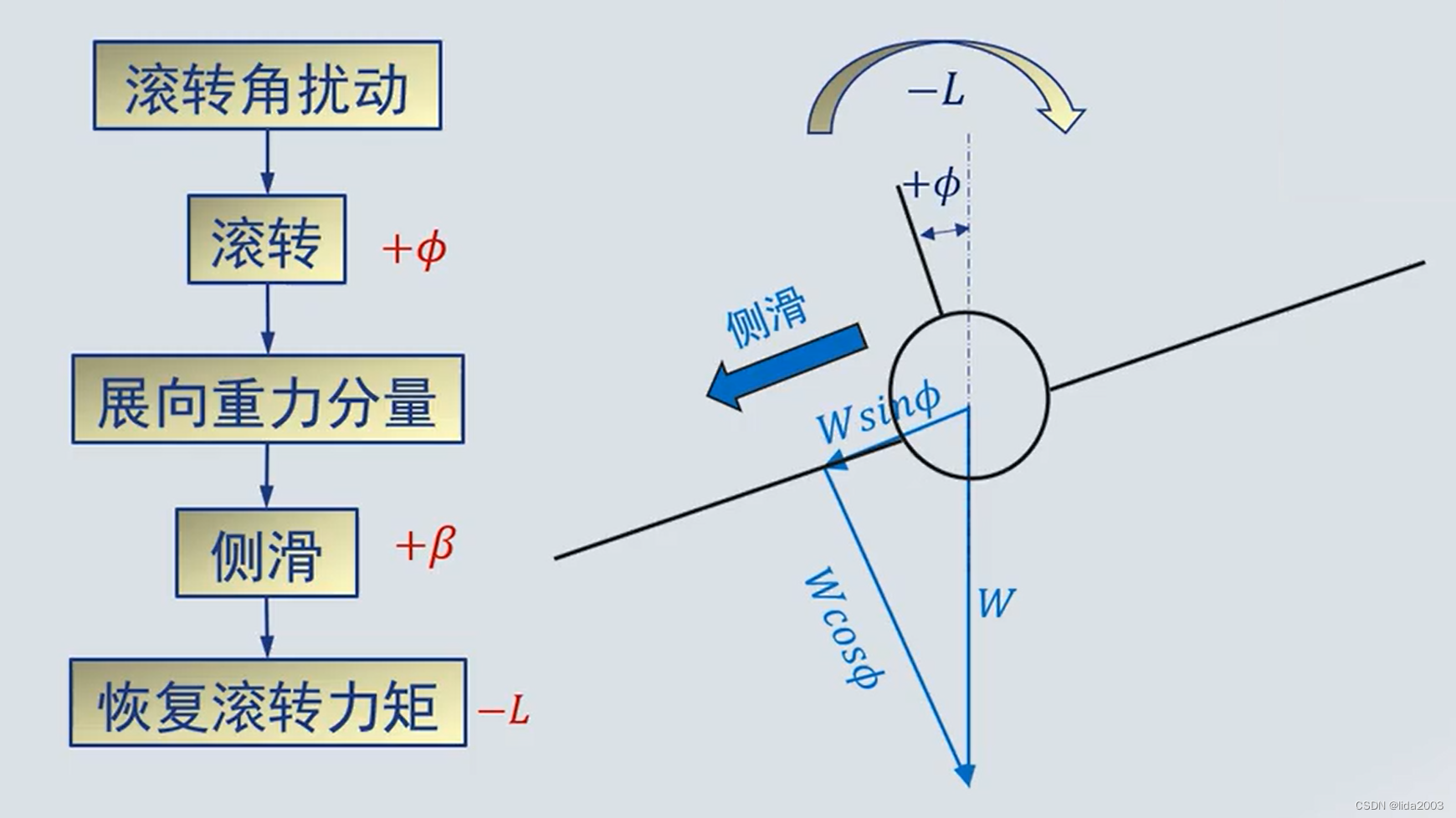

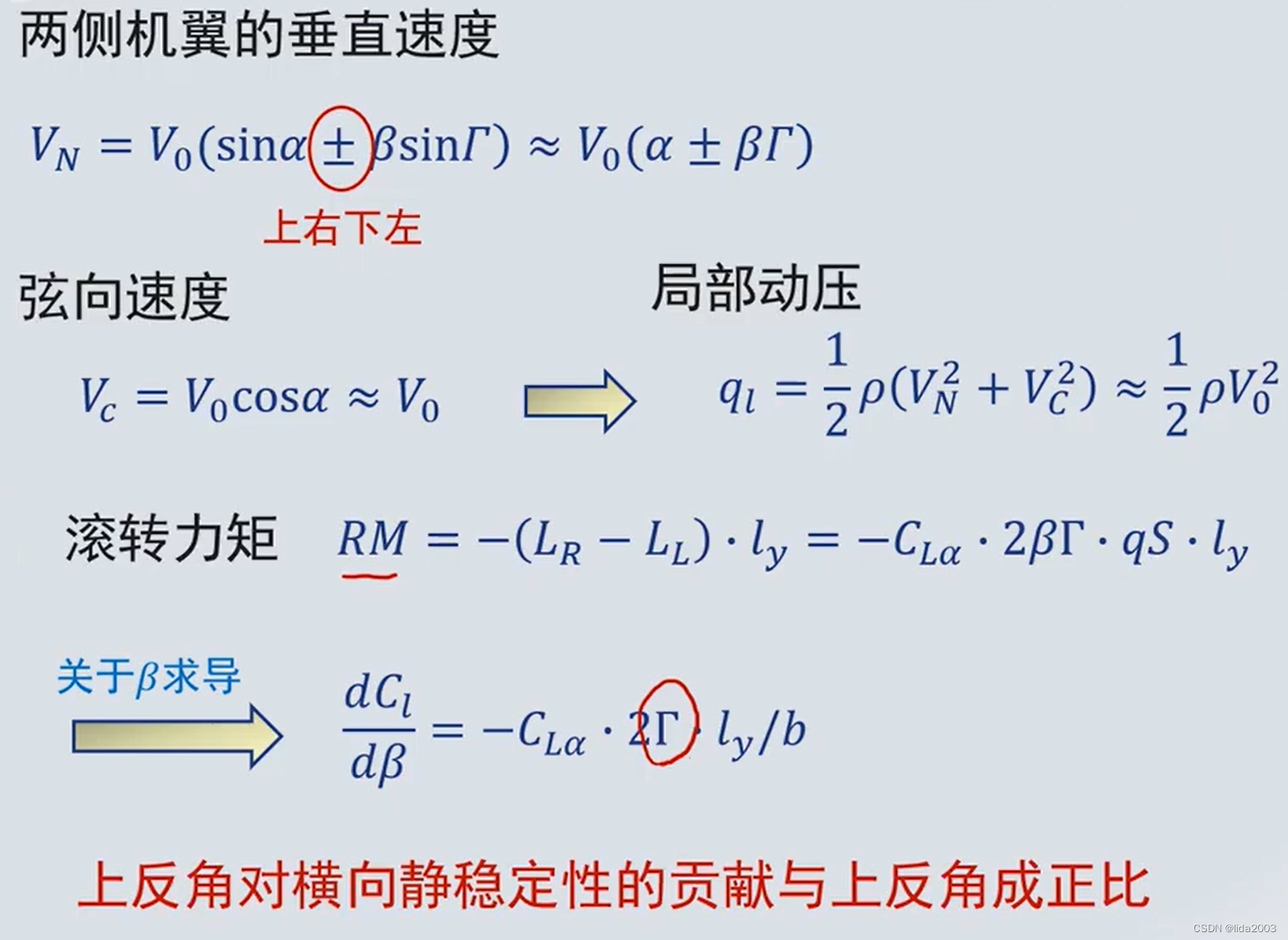

上反角增加稳定性，下反角降低稳定性。

2. 后掠角贡献

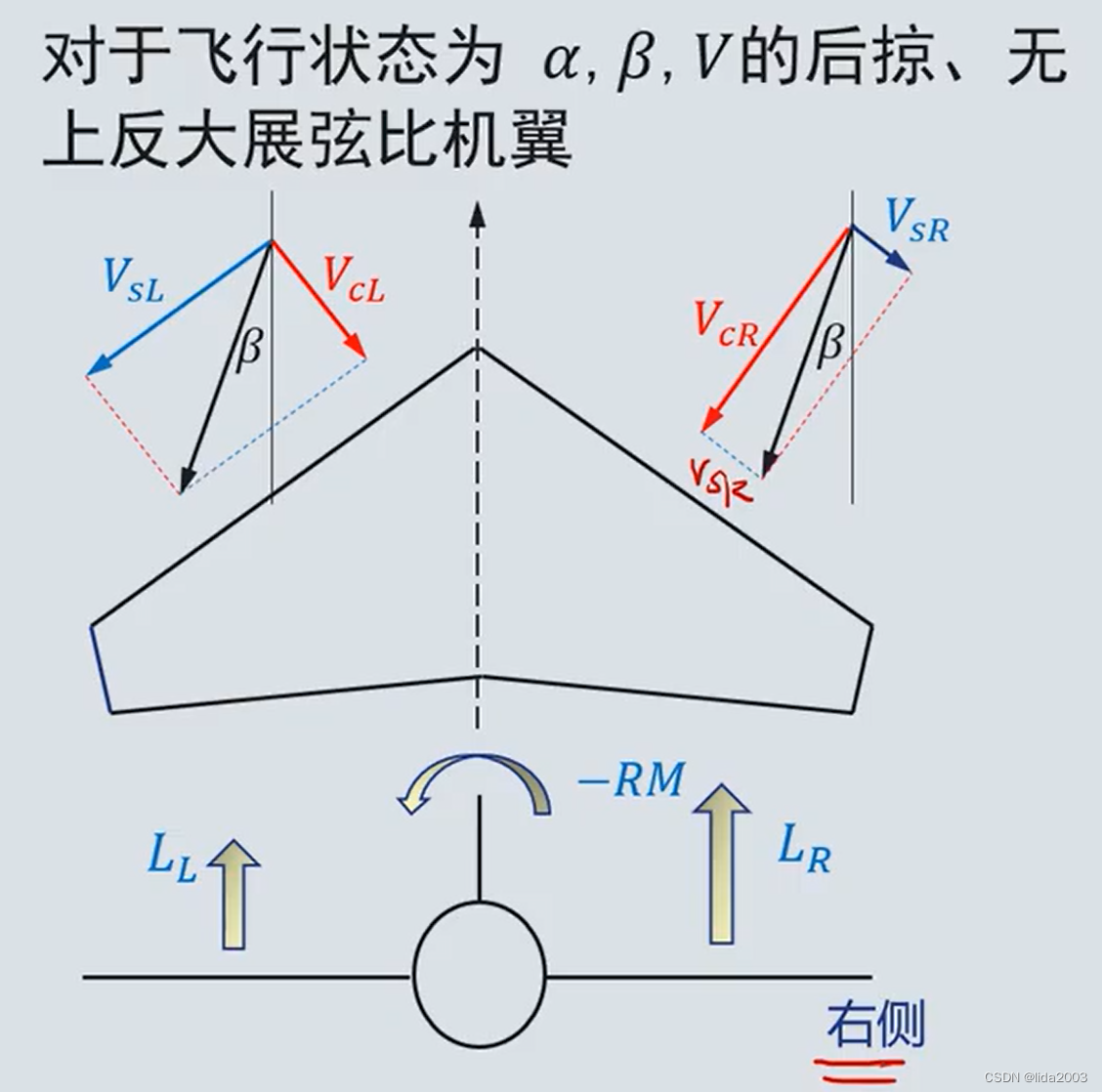

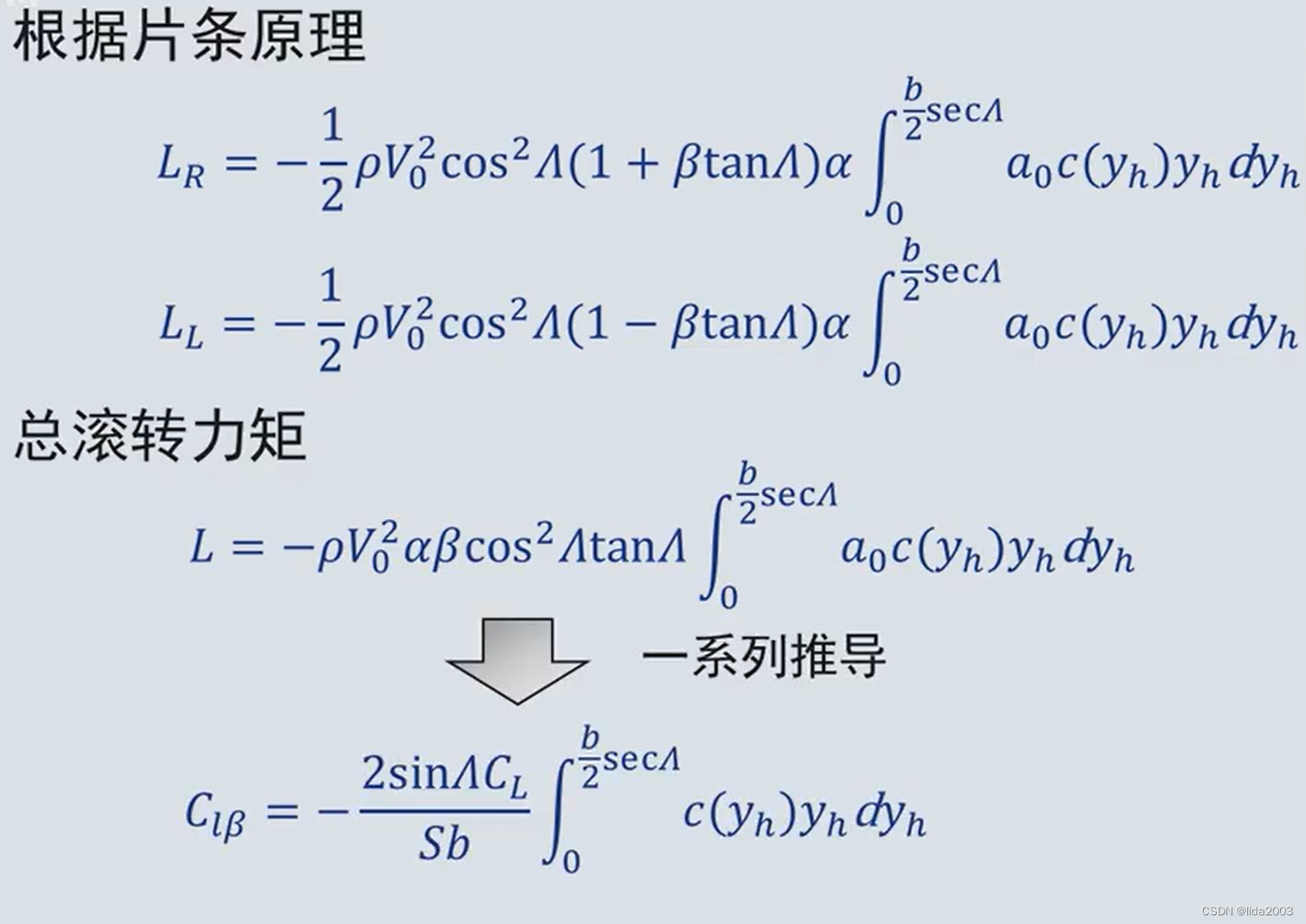

在这里插入图片描述后掠角增加稳定性作用，取决于机翼的前缘后掠角 Λ \Lambda Λ及 C L ( α ) C_L(\alpha ) CL​(α)

在这里插入图片描述
