大家好，我是阿赵。
继续说一下屏幕后处理的做法，这一期讲的是Vignette暗角效果。

一、Vignette效果介绍

Vignette暗角的效果可以给画面提供一个氛围，或者模拟一些特殊的效果。

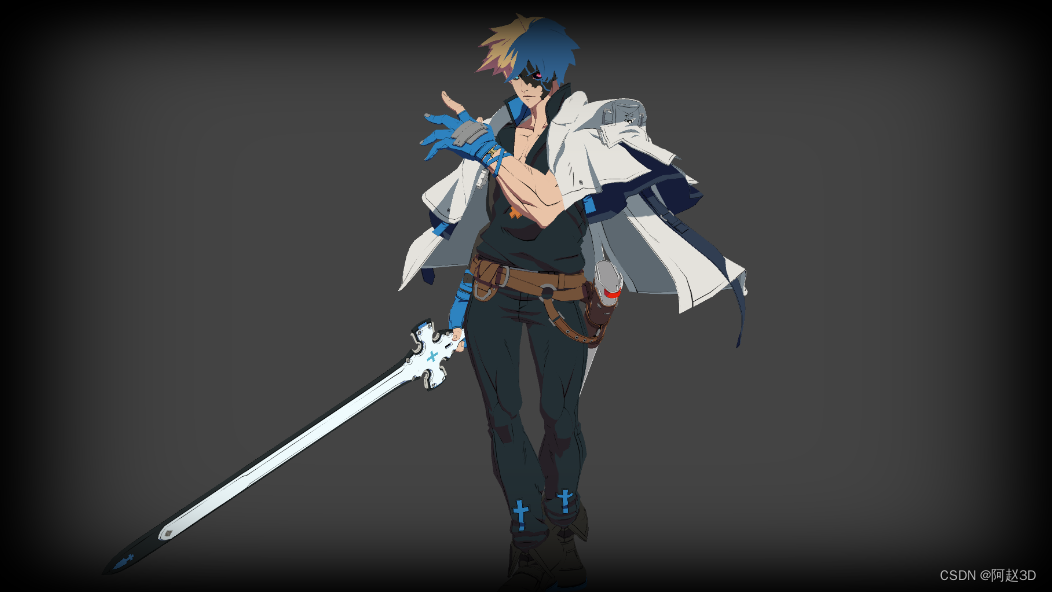

还是拿这个角色作为底图
在这里插入图片描述

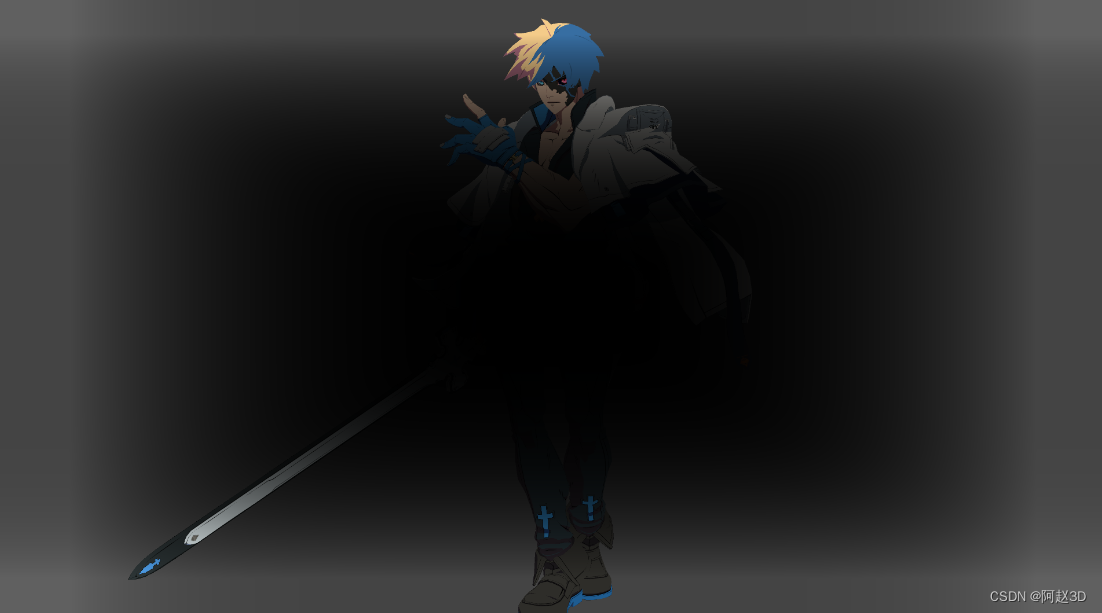

添加了Vignette效果后，屏幕的四边会产生一个像老式电视机一样的压暗的效果，
在这里插入图片描述

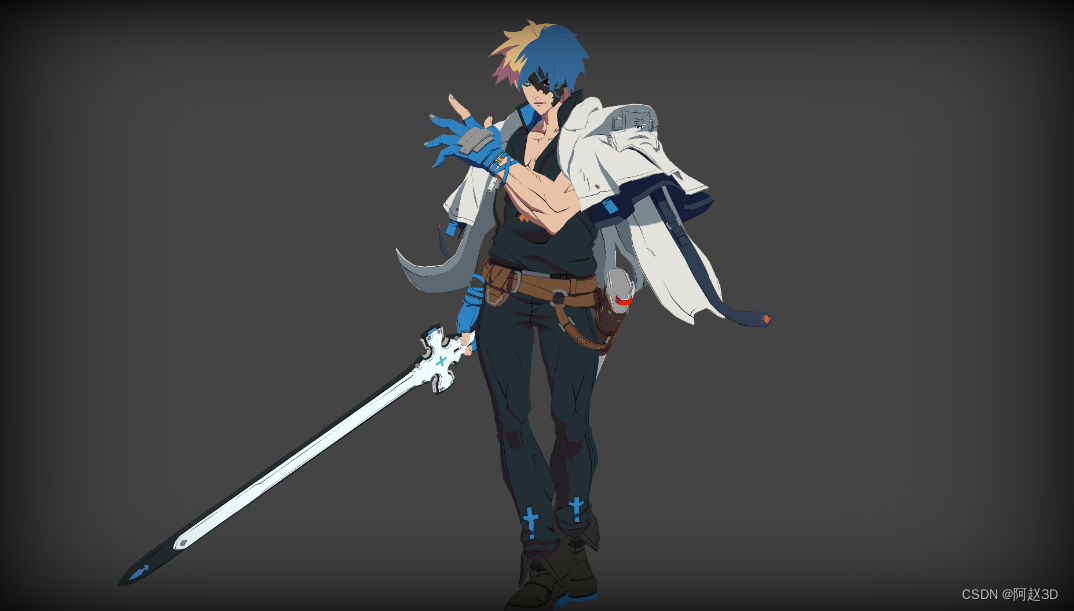

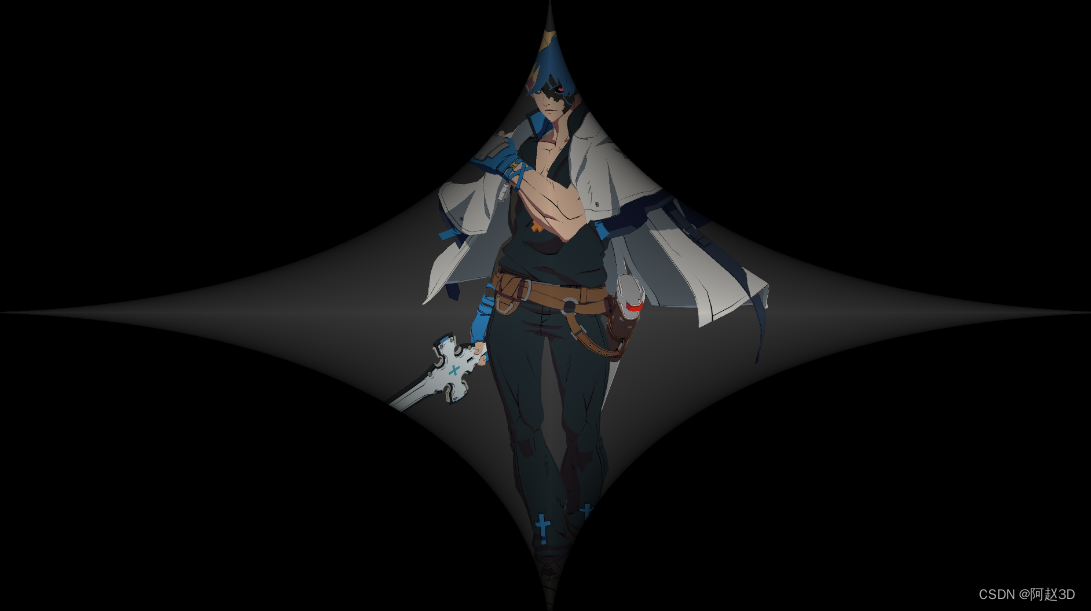

通过调节参数，可以做出形状比较夸张的压暗效果
在这里插入图片描述

在这里插入图片描述

如果加上闪烁和横纹之类，也可以模拟老式电影的效果。

二、实现原理

1、以屏幕中心点计算每个像素点的距离

float2 screenUV = abs(i.uv - float2(0.5f,0.5f))*_VignetteIntensity;
float dist = length(screenUV);
col.rgb *= dist;

在这里插入图片描述

这时候，由于屏幕靠中间的点离屏幕中心点(0.5f,0.5f)近，然后边缘的点里屏幕中心点远，所以得到的效果是中间黑，四周白。

2、给距离做power计算，让边缘形状变成接近矩形

float2 screenUV = abs(i.uv - float2(0.5f,0.5f))*_VignetteIntensity;
screenUV = pow(saturate(screenUV), _VignetteSmoothness);
float dist = length(screenUV);
col.rgb *= dist;

在这里插入图片描述

经过计算后，现在的黑白变成了比较接近屏幕矩形。当然，这个和pow的参数有关，调节不同的参数，可以得到不同的形状。

3、给黑白做反向

float2 screenUV = abs(i.uv - float2(0.5f,0.5f))*_VignetteIntensity;
screenUV = pow(saturate(screenUV), _VignetteSmoothness);
float dist = length(screenUV);
float vfactor = pow(saturate(1 - dist * dist), _VignetteSmoothness);
col.rgb *= vfactor;

在这里插入图片描述

这时候，可以看到，暗角的效果就做出来了。

三、完整代码

1、C#代码

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class VignetteCtrl : MonoBehaviour
{
    [Range(0, 3)]
    public float vignetteIntensity = 1.8f;
    [Range(0, 5)]
    public float vignetteSmoothness = 5;
    private Material vignetteMat;
    // Start is called before the first frame update
    void Start()
    {

    }

    // Update is called once per frame
    void Update()
    {

    }
    private void OnRenderImage(RenderTexture source, RenderTexture destination)
    {
        if (vignetteMat == null)
        {
            vignetteMat = new Material(Shader.Find("Hidden/AzhaoVignette"));
        }
        if (vignetteMat == null || vignetteMat.shader == null || vignetteMat.shader.isSupported == false)
        {
            return;
        }
        vignetteMat.SetFloat("_VignetteIntensity", vignetteIntensity);
        vignetteMat.SetFloat("_VignetteSmoothness", vignetteSmoothness);
        Graphics.Blit(source, destination, vignetteMat, 0);
    }
}

2、Shader

Shader "Hidden/AzhaoVignette"
{
	CGINCLUDE
#include "UnityCG.cginc"

	sampler2D _MainTex;
	float4 _MainTex_TexelSize;

	float _VignetteIntensity;
	float _VignetteSmoothness;

	half4 fragVignette(v2f_img i) : SV_Target
	{
		half4 col = tex2D(_MainTex, i.uv);


		//暗角
		float2 screenUV = abs(i.uv - float2(0.5f,0.5f))*_VignetteIntensity;
		screenUV = pow(saturate(screenUV), _VignetteSmoothness);
		float dist = length(screenUV);
		float vfactor = pow(saturate(1 - dist * dist), _VignetteSmoothness);
		col.rgb *= vfactor;

		return col;
	}


		ENDCG
		Properties
	{
		_MainTex("Texture", 2D) = "white" {}
		_VignetteIntensity("VignetteIntensity", Range(0, 3)) = 1
		_VignetteSmoothness("VignetteSmoothness", Range(0, 5)) = 1
	}
	SubShader
	{
		// No culling or depth
		Cull Off ZWrite Off ZTest Always
		//0校色
		Pass
		{
			CGPROGRAM
			#pragma vertex vert_img
			#pragma fragment fragVignette


			ENDCG
		}
	}
}
