三极管进入饱和区

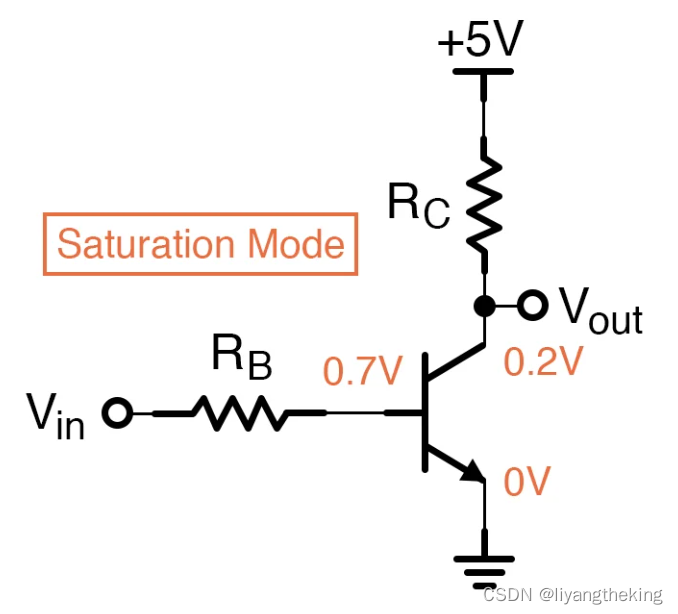

Saturation Mode

As VIN increases, the base current increases and therefore so does the collector current. Eventually, the collector resistor RC will drop so much voltage that the BC junction will begin to enter the forward-bias region.

When both the BE junction and the BC junction are forward-biased, the transistor is in saturation mode. The BC junction enters the forward-bias region when the base-to-collector voltage is about 0.5 V; since the base-to-emitter voltage stays near 0.7 V and the emitter is grounded, a bit of math tells us that the voltage at the collector will be 0.2 V.

This is called the collector-to-emitter (VCE) saturation voltage: VCE(sat) = 0.2 V.

### Multisim 中三极管饱和的工作原理与设置方法 在电子电路设计中,三极管饱和是一个重要的工作域。通过仿真工具如 Multisim,可以精确地研究和调整三极管进入饱和的状态及其行为。 #### 饱和定义 当三极管处于饱和时,其集电极电流 \(I_C\) 不再随基极电流 \(I_B\) 的增加而变化,此时三极管相当于一个闭合开关[^1]。具体来说,如果满足条件 \(\beta I_B > (V_{CC} - V_{CE(sat)}) / R_L\),则三极管进入饱和状态[^4]。 #### 设置三极管饱和的方法 为了使三极管进入饱和,可以通过调节外部偏置电压或电阻实现。以下是具体的设置方式: 1. **调整基极回路电阻 (\(R_B\))** 增加基极驱动电流 \(I_B\) 是让三极管进入饱和的关键之一。降低基极限流电阻 \(R_B\) 可以提高流入基极的电流,从而推动三极管更快达到饱和状态[^2]。 2. **优化电源电压 (\(V_{CC}\)) 和负载电阻 (\(R_L\))** 如果供电电压 \(V_{CC}\) 过低或者负载电阻 \(R_L\) 太高,则可能导致无法提供足够的压降来维持三极管正常导通。因此适当增大 \(V_{CC}\),并减小 \(R_L\) 将有助于确保三极管能够完全开启至饱和模式[^3]。 3. **使用Multisim软件操作步骤** 在Multisim界面里完成上述物理量设定非常直观简便: - 打开项目文件后找到目标NPN/PNP型晶体管元件; - 双击该组件打开属性窗口,在其中定位到“Model Parameters”部分; - 修改相关参数比如BF值代表前向增益系数影响整体性能表现;同时注意其他关联数值也要同步校准匹配实际需求场景下的理想效果。 ```python # Python伪代码示例展示如何计算RB使得Q点位于饱和边缘附近 def calculate_RB(Vcc, Vbe_sat, Beta_min, Ib_required): """ 计算合适的基极电阻 RB 来保证三极管接近但不超过饱和状态 参数: Vcc -- 供给电压(伏特) Vbe_sat -- 饱和状态下 BE 结上的典型电压差 (~0.7V 对于硅制件) Beta_min -- 数据手册给出最小 hFE 或者 beta 值 Ib_required -- 达成预期 IC 所需最低 IB (安培) 返回: rb -- 推荐使用的基极串联阻抗大小(欧姆单位Ω) """ vb = Vbe_sat # 设定VB等于已知BE结阈值电压 ib_safe_margin = Ib_required * 10 # 安全余量乘因子通常设为十倍以上更稳妥些 rb = (Vcc - vb)/ib_safe_margin return rb ``` 此函数帮助工程师快速估算出合理的\(R_B\)初选范围以便进一步精细化调试验证直至达成最终满意的电气特性指标为止^. ---
