灰度传感器、、、diy原理。。图

最新推荐文章于 2023-10-21 21:17:23 发布
最新推荐文章于 2023-10-21 21:17:23 发布
阅读量3.6k 收藏 38
点赞数 3
分类专栏： 笔记 文章标签： 51单片机 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/lmf666/article/details/126084700
版权

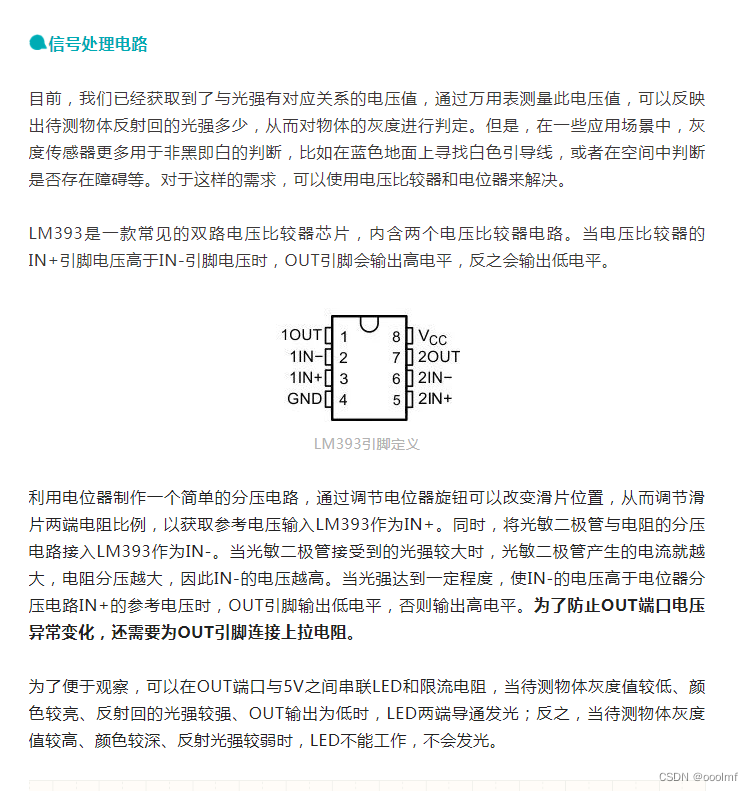

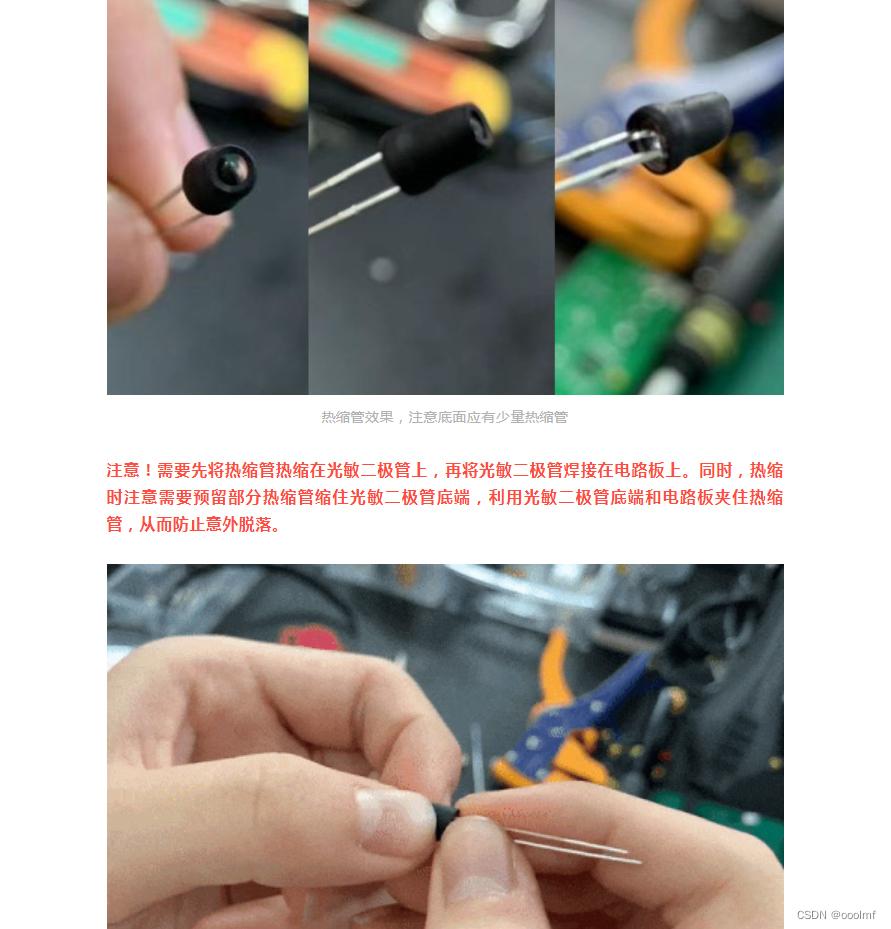

在这里插入图片描述

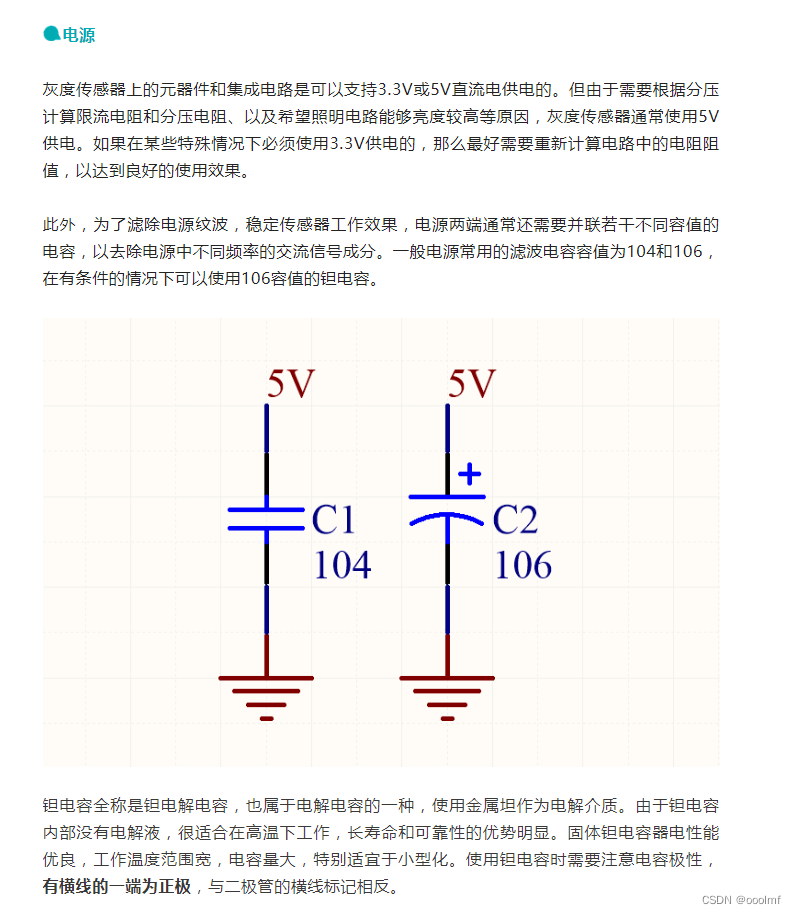

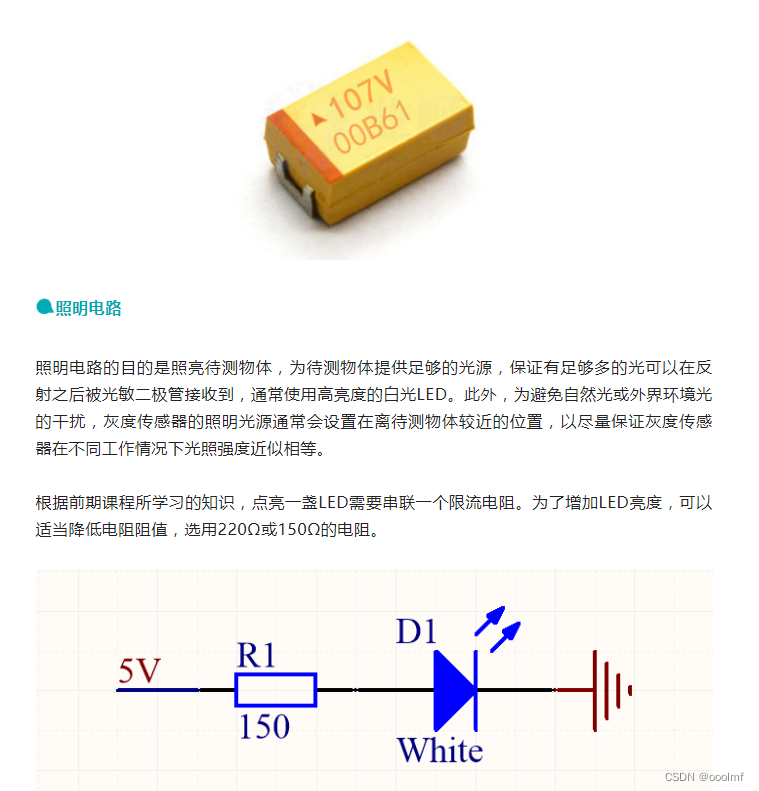

在这里插入图片描述

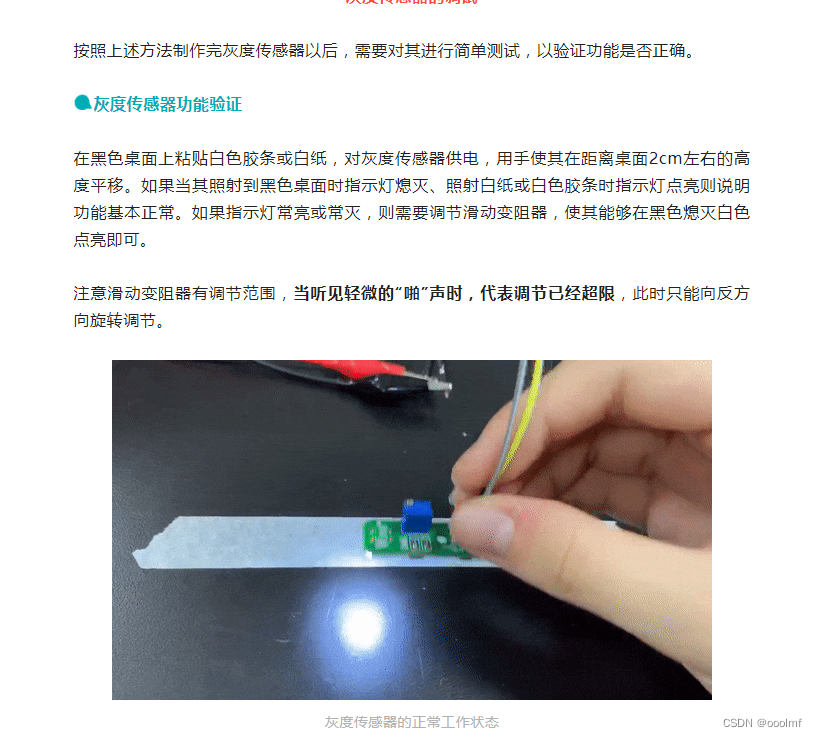

在这里插入图片描述

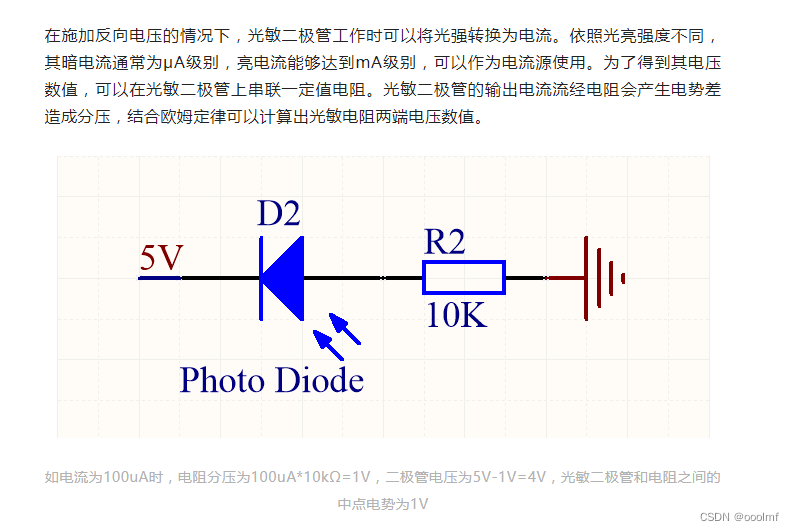

在这里插入图片描述

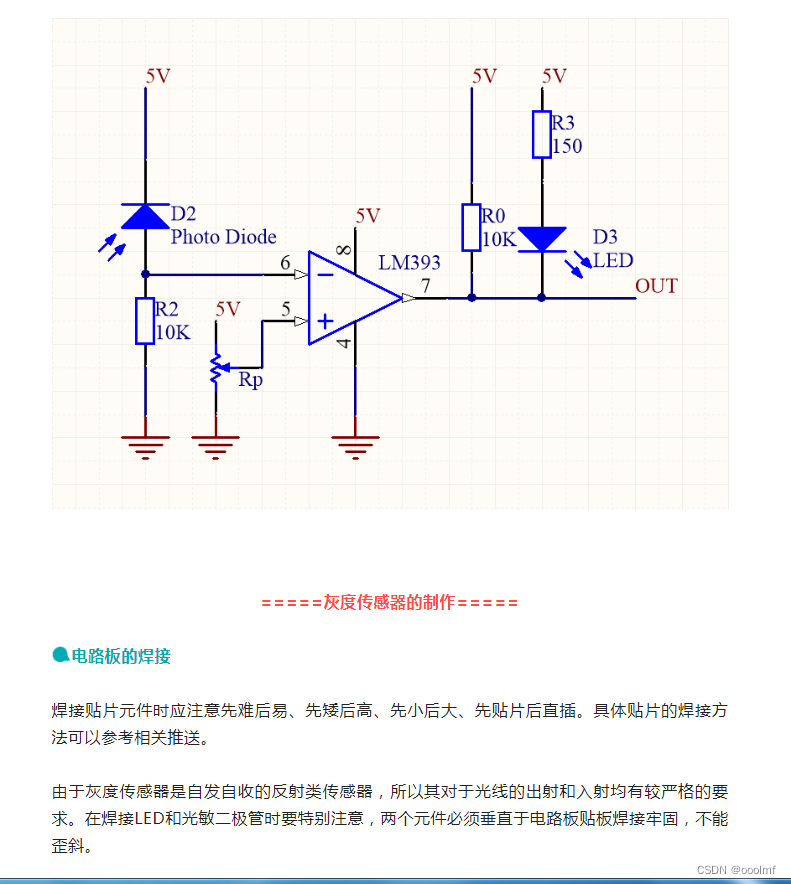

在这里插入图片描述

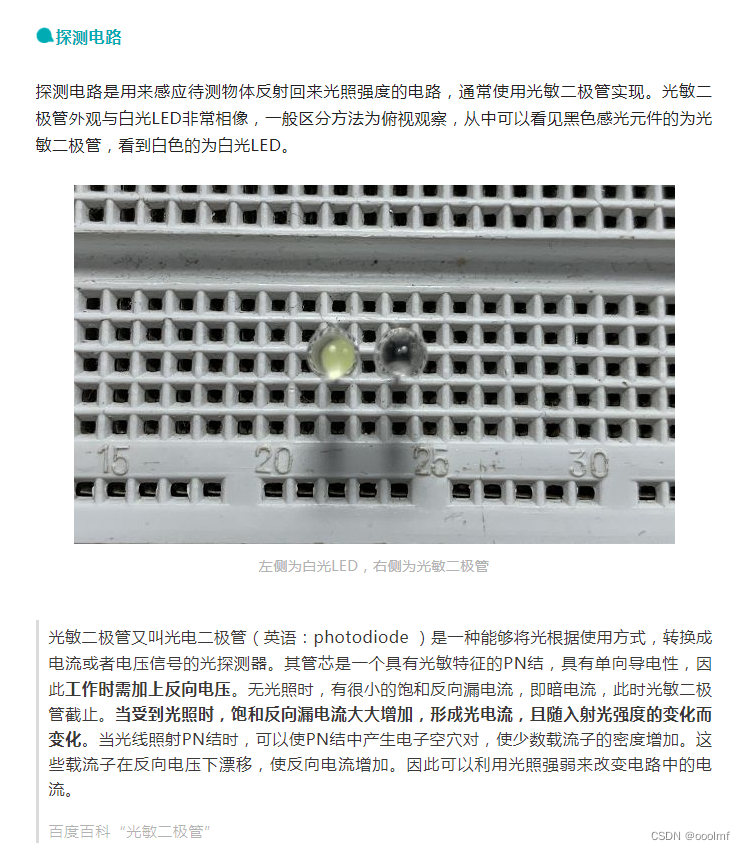

在这里插入图片描述

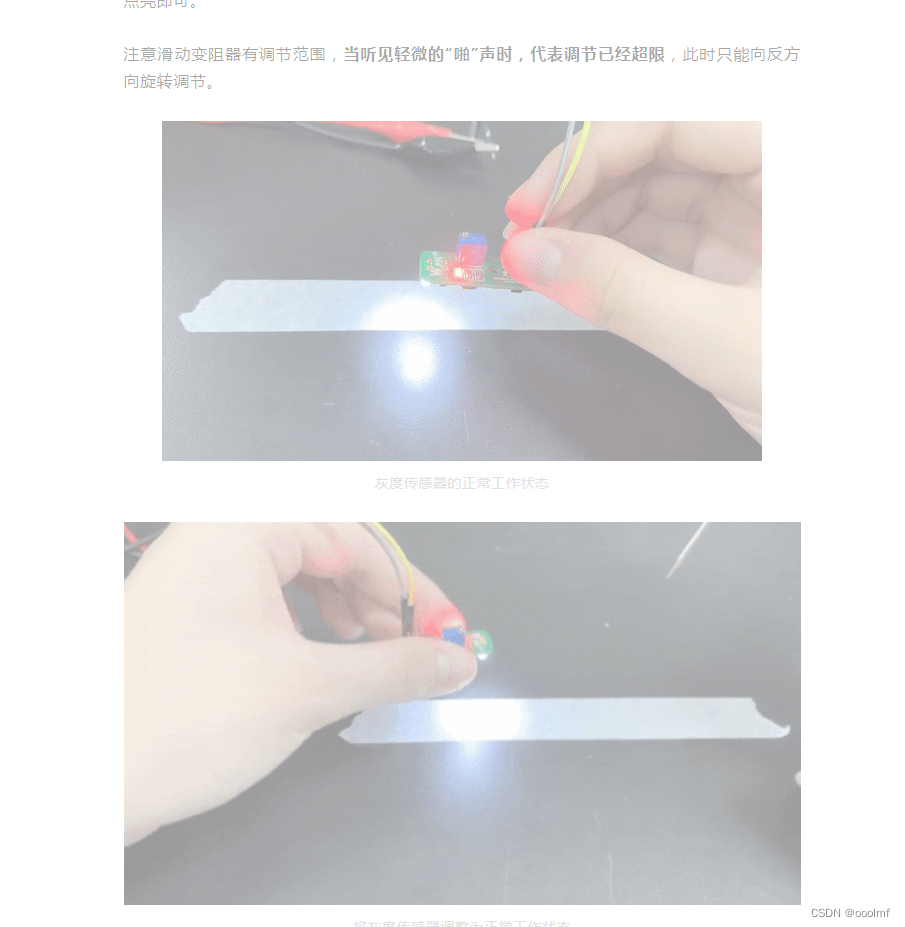

在这里插入图片描述

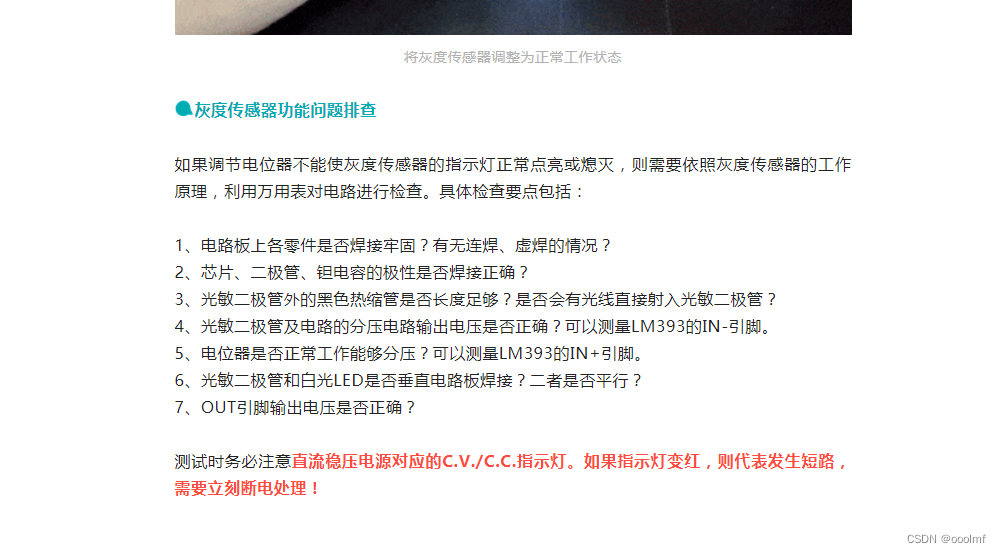

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
https://mp.weixin.qq.com/s/6BO50PqWmA6phXcAVuR7BQ
