多层板电源层内缩

  在多层电路板设计中,一般内电层会有电源层、地层两种。为了有效实现电磁屏蔽,一般令电源层面积比地层小(电源层比地层内缩)。并在内缩区域打上一圈回流地过孔。
  在allegro中操作如下:
  使用zcopy命令先令电源层的routekeepin面积比板框内缩40mil。具体操作步骤可以参考博文cadence allegro 使用zcopy命令绘制禁止布线层
  内缩完成后铺铜,将routekeepin的外框删除掉。
  再使用zcopy命令令其他层的routekeepin面积内缩20mil。
  再给地层铺铜。

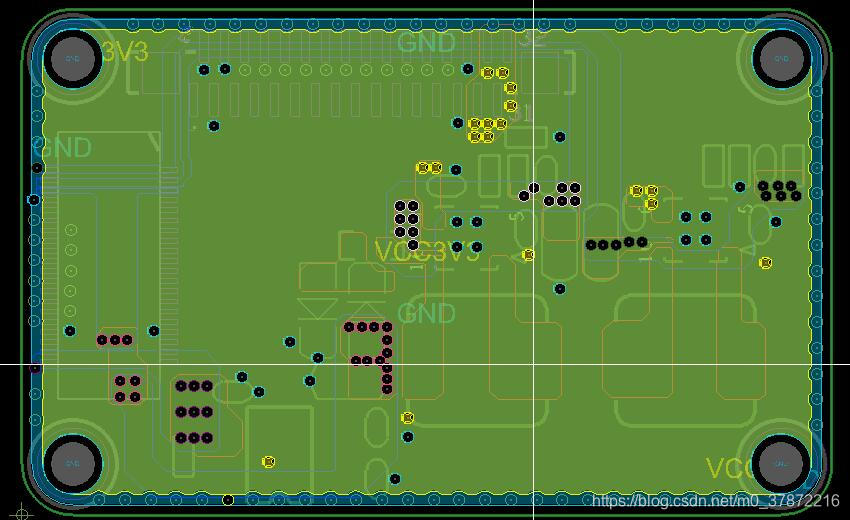

  如下图所示,可以看到电源层比地层小了一圈,内缩了20mil。
在这里插入图片描述
  

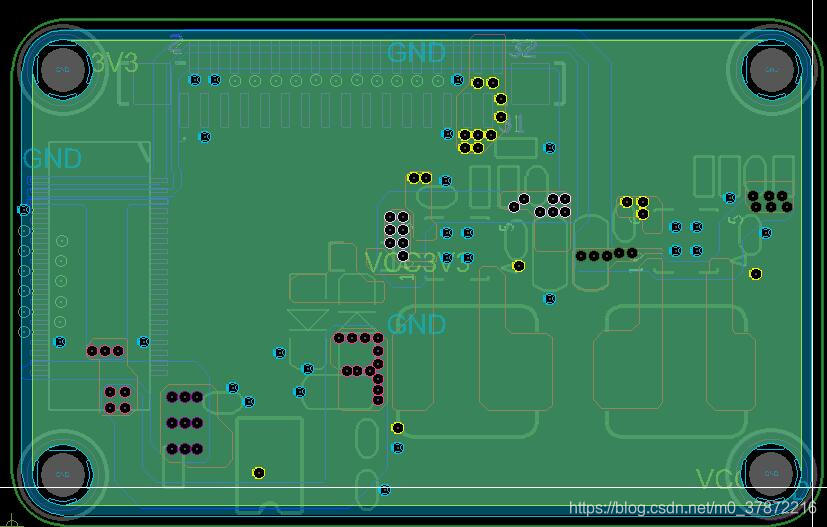

  再打上一圈地过孔即可。
  
在这里插入图片描述

### Altium Designer 中 PCB 板层正片与负片的区别及设置 #### 正片层 (Signal Layers) 正片层主要用于走线和放置元器件焊盘。这些层上的铜膜区域定义为导通区,即用于信号传输的部分被保留下来,而不需要的地方则不敷设铜膜。 在Altium Designer中,默认情况下新建的PCB项目会带有两个正片层——顶层(Top Layer) 和 底层(Bottom Layer)[^2]。对于多层板而言,则会有更多的内部信号层作为正片处理。 #### 负片层 (Plane Layers) 负片层通常用来制作电源平面(Power Plane) 或 地平面(Ground Plane),其工作方式正好相反于正片层。这里设定的是大面积连续铺设铜箔,在实际生产过程中,除了指定要挖空的位置外,其余地方都会覆盖上一层完整的金属薄膜[^1]。 为了确保良好的电气性能以及减少电磁干扰等问题,在设计时往往会对负片应用一定的内规则,比如遵循所谓的“20H原则”,这有助于降低边缘效应带来的负面影响。 #### 设置方法 当涉及到具体的操作步骤来配置这两种类型的层数时: - **调整属性**:可以通过右键点击对应的层名称,在弹出菜单中选择 "Properties..." 进入编辑模式; - **更改类型**:在Layer Stack Manager对话框里可以切换某一层的功能类别(如从Signal改为Power/ground plane),同时也能自定义每种类型的具体参数; - **应用内**:针对负片层可利用软件内置工具按照特定标准实施必要的收距离调节,保证最佳的设计效果[^3]。 ```python # Python伪代码展示如何通过API修改层属性(仅作示意) def set_layer_type(layer_name, new_type): layer = pcb.GetLayerByName(layer_name) if layer: layer.SetType(new_type) ```
