Lattice Diamond在线调试Reveal Analyzer使用教程

微信公众号上线,搜索公众号小灰灰的FPGA,关注可获取相关源码,定期更新有关FPGA的项目以及开源项目源码,包括但不限于各类检测芯片驱动、低速接口驱动、高速接口驱动、数据信号处理、图像处理以及AXI总线等

Lattice Diamond在线调试Reveal Analyzer使用教程

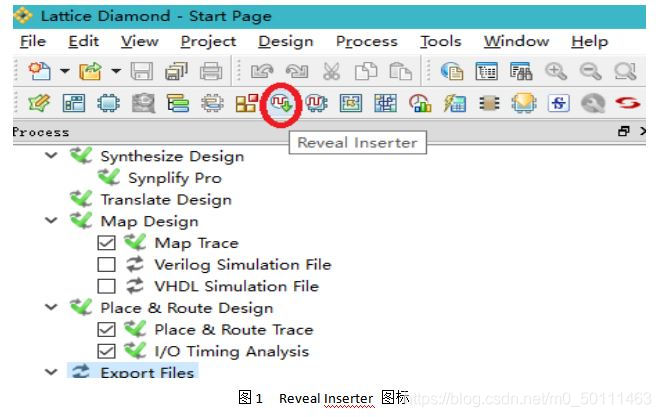

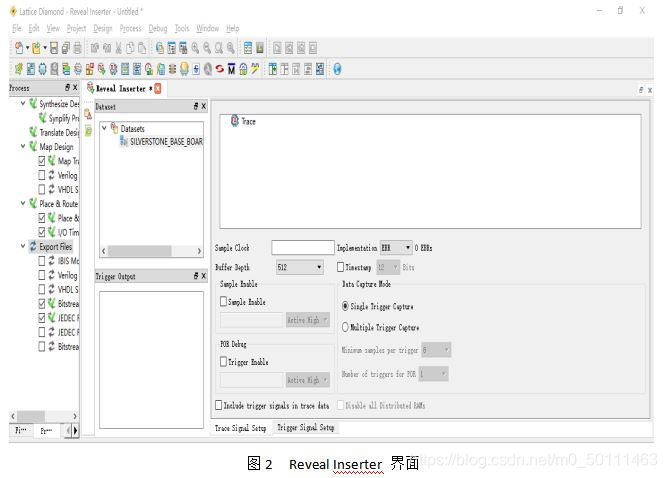

1、插入Reveal Inserter,直接点击Reveal Inserter图标或者从Tools打开Reveal Analyzer。
在这里插入图片描述
在这里插入图片描述

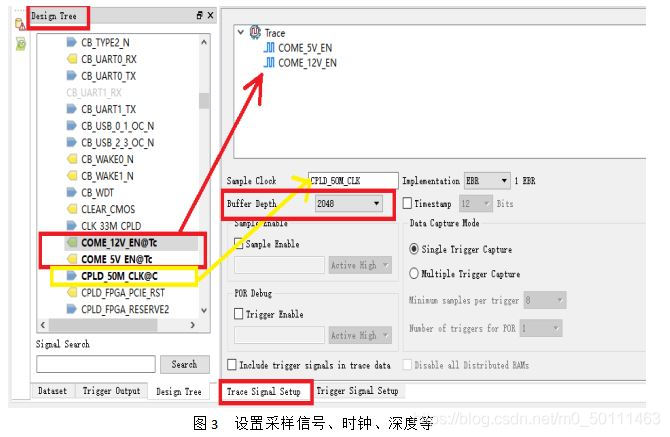

2、在“Trace Signal Setup”窗口设置采样信号、时钟、深度等,将“Design Tree”中需要抓取的信号“COME_5V_EN”等拖入“Trace”窗口,将采样时钟“CPLD_50M_CLK”拖入“Sampl Clock”,并设置采样深度“Buffer Depth”。
在这里插入图片描述

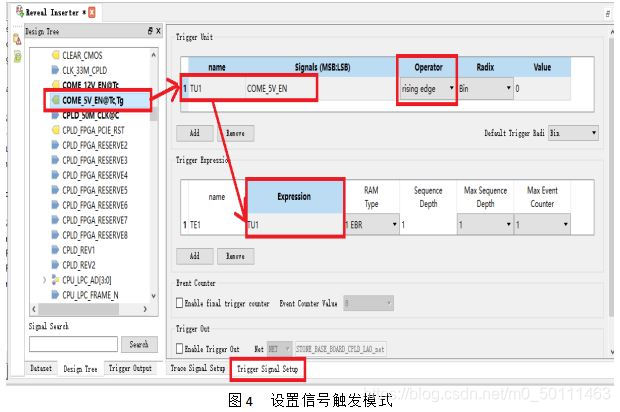

3、在“Trigger Signal Setup”中设置信号的触发模式,将观察信号“COME_5V_EN”等拖入“Trigger Unit”窗口,Operator设置触发模式,Expression中设置“TU1”。
在这里插入图片描述

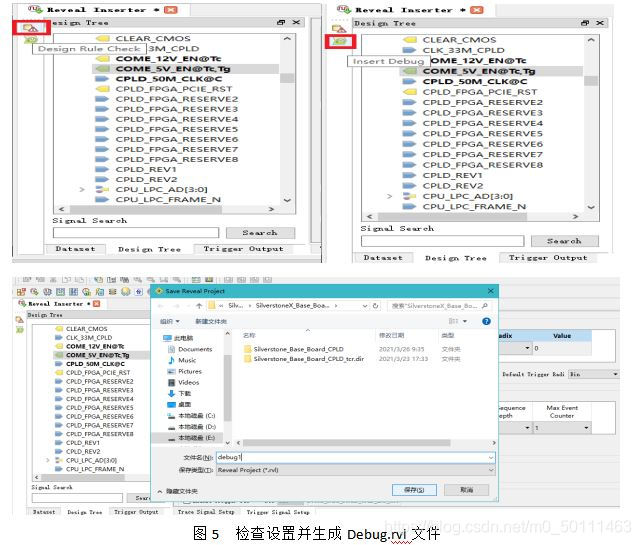

4、先点击“Design Rule Check”进行设置检查,之后点击“Insert Debug”并保存debug1至工程。
在这里插入图片描述

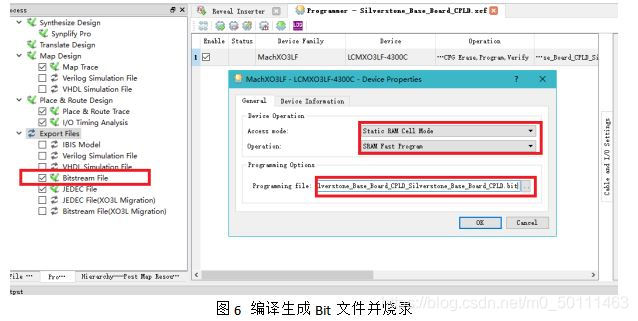

5、勾选Bitstream File,并编译生成Bit文件(用于调试下载),并烧录至CPLD芯片中。
在这里插入图片描述

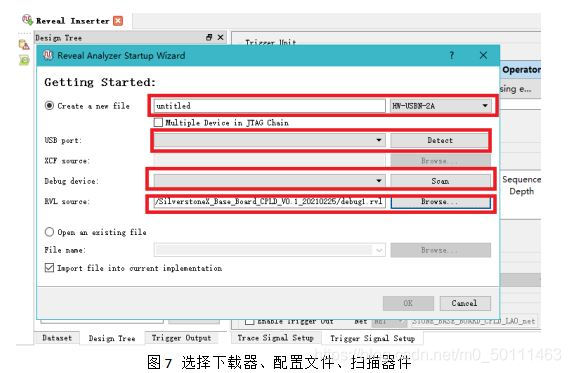

6、直接点击Reveal 图标或者从Tools打开Reveal Analyzer,选择下载器,扫描器件,选择配置rvl文件,界面见下图。
在这里插入图片描述

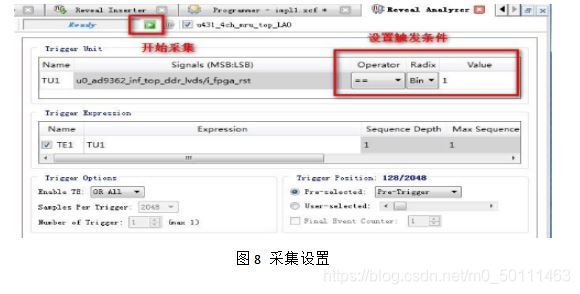

7、采集观察信号的波形,根据需求更改信号的触发条件,并观察信号波形,见下图。
在这里插入图片描述
