本节目录

一、射频系统
1、射频系统组成
2、射频系统架构
二、调制、解调、变频技术
1、调制Modulation
2、解调Demodulation
3、变频Frequency Conversion
4、变频器
5、变频的目的

本节内容
一、射频系统
1、射频系统组成
一个完整的射频系统包括发射和接收两部分，这个系统称为收发信机，由发射机（Transmitter，TX）和接收机（Receiver，RX）构成。发射机负责把信号发射出去，并且通常还要把信号放大到一定程度后发射出去；接收机负责接收其他设备发射的信号。
2、射频系统架构
射频系统架构，射频系统发射和接收电路的结构框架。常见射频系统架构有两种：超外差架构、直接变频架构。

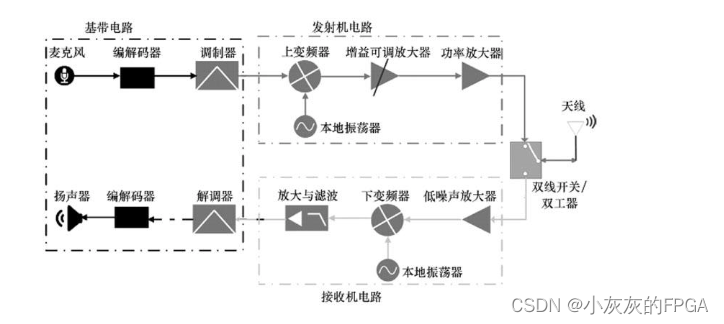

在图中，音频信源信号通过麦克风采集，送到编解码器（CODEC）进行编码，然后输入到
调制器进行调制；信号通过调制器后变成已调信号，再送到变频器进行上变频，变频就是进行频率上的加减法，对于发射机就是加法，把基带信号加上一个本振（LO）频率，比如Wi-Fi的2.4GHz，信号就变成了频率很高的射频信号了。射频信号通过增益可调的放大器进行初步放大，再送到功率放大器（Power Amplifier，PA）做最后的信号放大，就成了功率较高的强信号，经过天线开关（TDD方式）或双工器（FDD方式）后发送到天线，通过天线把射频信号转换成电磁波辐射到空中，一个完整的发射过程。
接收机可以理解为发射机的逆向过程。在图中，天线接收到电磁波后，把电磁波转换成射频信号，经过天线开关或双工器后送到低噪声放大器。经过放大后的信号送到变频器进行下变频，下变频就是对信号进行频率上的减法，比如Wi-Fi2.4 GHz信号，就是减去2.4GHz。经过下变频后射频信号变成频率很低的信号，再经过低通滤波与放大，然后经过解调器解调；解调后的信号送到编解码器进行解码，解码后的音频信号送给扬声器。一个完整的接收过程。
二、调制、解调、变频技术
1、调制Modulation
调制方式就是将信源信息（要传输的信息）加载到载波波形上，通过改变载波的某些特性来代表这些信息。
2、解调Demodulation
解调又叫检波，是调制的相反过程，就是把信息从调制后的载波中还原出来，变成基带的信源信号。
3、变频Frequency Conversion
变频，指对输入信号进行频谱的线性搬移，把输入信号的频谱从一个频率搬移到另外一个频率上。从数学上看，就是对输入信号频谱进行频率上的加减法。在通信电路中，变频又称为混频，变频器又叫混频器（Mixer）。
变频就是频率变换，把信号从一个频率变到另一个频率上。
上变频，是把调制信号的频率强制加到一个较高的频率上。
下变频，是把射频信号的频率强制减为一个较低的频率。
4、变频器

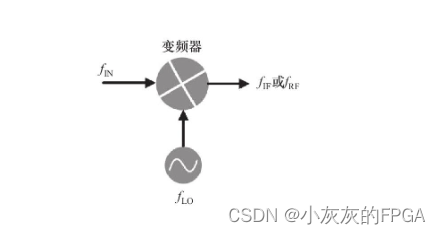

变频器是一个三端口器件，三个端口分别是输入端口、本地振荡端口和输出端口。输入端口对应信号的频率为fIN，本地振荡端口信号的频率为fLO，输出端口信号表示为fIF或fRF（fIF表示变换到中频频率，fRF表示变换到射频频率）。

变频就是完成频率的加减法，fIF=fIN±fLO。
中频（Intermediate Frequency，IF），中频与fIN和fLO的关系有两种。
当取和频时，fIF=fIN+fLO，fIF>fLO，上变频输出高中频。
当取差频时，fIF=fIN-fLO，fIF<fLO，下变频输出低中频。
从频谱上看，变频就是对频谱进行搬移，即把频谱从fIN搬移到（fIN±fLO）处，这就是变频的过程。

5、变频的目的
一是为了将信号有效地用电磁波辐射出去。二是为了有效利用频率资源。三是为了抗干扰，同调制一样，变频可以有效抵抗电磁环境的影响。
