深入浅出通信原理 | 通信系统模型中的信道编码

微信公众号上线，搜索公众号小灰灰的FPGA,关注可获取相关源码，定期更新有关FPGA的项目以及开源项目源码，包括但不限于各类检测芯片驱动、低速接口驱动、高速接口驱动、数据信号处理、图像处理以及AXI总线等

本节目录

一、通信系统模型中的信道编码
二、常用的编码
1、重复码
2、分组码
3、奇偶校验码
4、汉明码

本节内容
一、通信系统模型中的信道编码

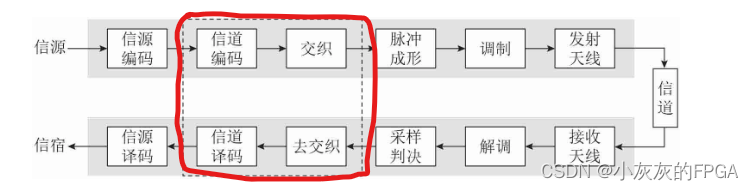

在通信系统模型中，信道编码与交织的位置如图所示：

信道编码的作用是为了解决数据在信道中传输时，所引入的误码问题。当然，解决误码问题有两个办法，一是在接收端在发现误码后，请求发送端对错误数据进行重传，称为后向纠错。ARQ是一种后向纠错算法。二是发送端在发送数据时加入一定的冗余信息，以便在出现误码时接收端可以直接进行纠错，称为前向纠错。FEC是一种前向纠错算法。全称为Forward Error Correction。
二、常用的编码
1、重复码
在数据中增加冗余信息的最简单方法，就是将同一数据重复多次发送，就是重复码。重复码的传输效率很低。
2、分组码
为了提高传输效率，将k位信息比特分为一组，增加少量多余码元，共计n位，就是分组码。包含k位信息比特的n位分组码，记为（n,k）分组码。分组码中的（n-k）位多余码元是用于检测和纠错的，称为监督码元或校验码元，仅仅监督码组中的k个信息比特。
3、奇偶校验码
最简单的分组码就是奇偶校验码，其监督码元只有1位。奇偶校验码只有1位监督码元，只能发现奇数个错误，但不能纠正错误。
检错，收到1个码字，对所有位做异或，如果为0，正确；如果为1，错误。
纠错，奇偶校验码只能检测奇数个错误，不能纠正错误。
4、汉明码

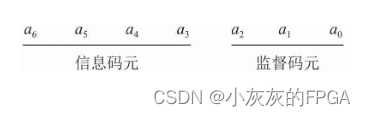

汉明码就可以检测2位错误，纠正1位错误。以（7，4）汉明码为例，信息码元为4位，监督码元为3位。

a2是a6、a5、a4的偶校验码，因此：a6⊕a5⊕a4⊕a2=0
a1是a6、a5、a3的偶校验码，因此：a6⊕a5⊕a3⊕a1=0
a0是a6、a4、a3的偶校验码，因此：a6⊕a4⊕a3⊕a0=0

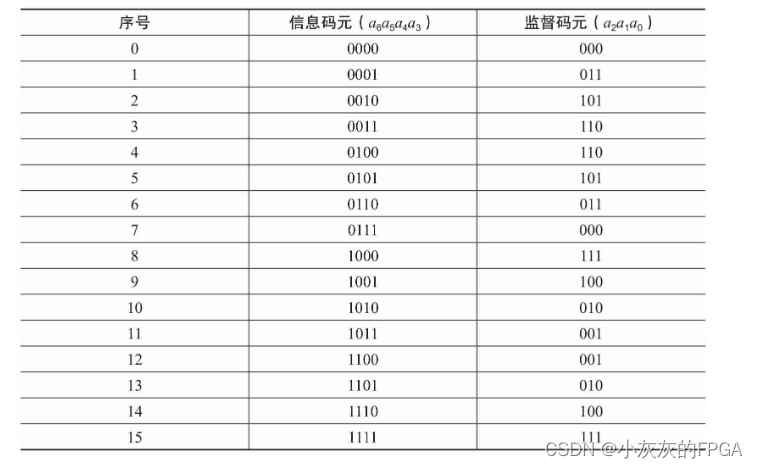

汉明码的16个码字

检错过程，分别对3组偶校验码的所有位做异或，得到s2、s1、s0：
s2=a6⊕a5⊕a4⊕a2
s1=a6⊕a5⊕a3⊕a1
s0=a6⊕a4⊕a3⊕a0
根据计算结果s2s1s0，可以判断出是否出错，如果出错，具体是哪个码元出错。若无错误，则s2s1s0=000。
若信息码元a6错误，则s2s1s0=111；若信息码元a5错误，则s2s1s0=110；若信息码元a4错误，则s2s1s0=101；若信息码元a3错误，则s2s1s0=011。
如果监督码元a2错误，则s2s1s0=100；如果监督码元a1错误，则s2s1s0=010；如果监督码元a0错误，则s2s1s0=001。
纠错过程，在发现错误位后，只要将对应位取反，0改为1，1改为0，就完成了纠错。
