ILA使用教程

        经过和学长的交流，为了更早进入项目，就没有再跟着小梅哥教程继续学习，而是先学习vivado在线调试工具ILA的使用。话不多说，开始吧！

ILA的功能

        为了验证源码的逻辑功能正确，一般会采取使用仿真的方法进行验证，但使用仿真进行逻辑验证具有诸多局限性，例如：

       1.初学者对testbench设计很难有准确的把握，同时testbench代码的编写其本身也增加了验证工作门槛和排除错误的工作量；

        2.当某些驱动模块的模型无法获取时，设计的驱动模块很难模拟真实外部器件的数据交互环境，仿真很难完成；

        3.仿真多以时间为标尺，对条件变化有清晰的预设的时间刻度，这导致工程的验证很难形成FPGA芯片、计算机和人的三者互动。

为了避免以上问题的发生，FPGA生产设计公司推出了在线调试工具，ILA就是Xilinx公司VIVADO自带的开发工具。

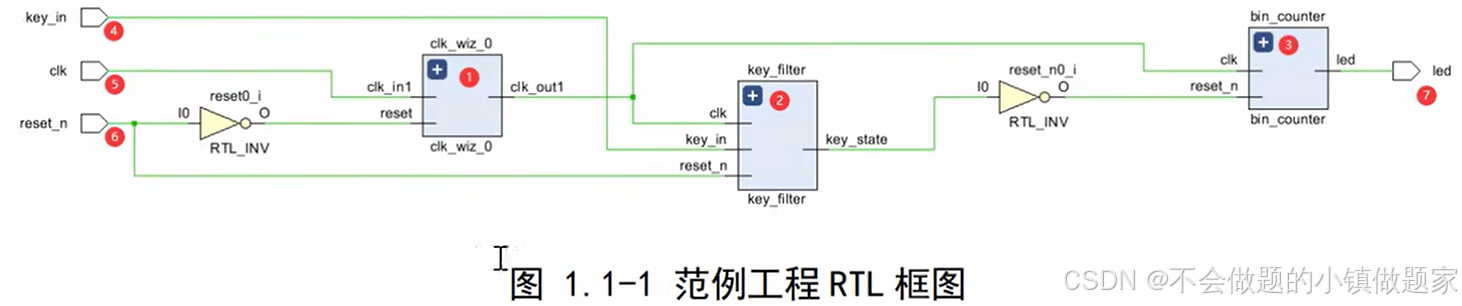

        接下来将以下图所示的工程为范例学习ILA的使用

①clk_wiz_0 :pll锁相环，设计该环节可以通过调整输出验证ILA再不同频率下的工作状况；

②key_fillter：按键消抖

③bin_counter：计数器控制led翻转

创建ILA调试环境的三种方法

使用IP核创建ILA调试环境

        流程稍显复杂，但通用性强，初学者推荐

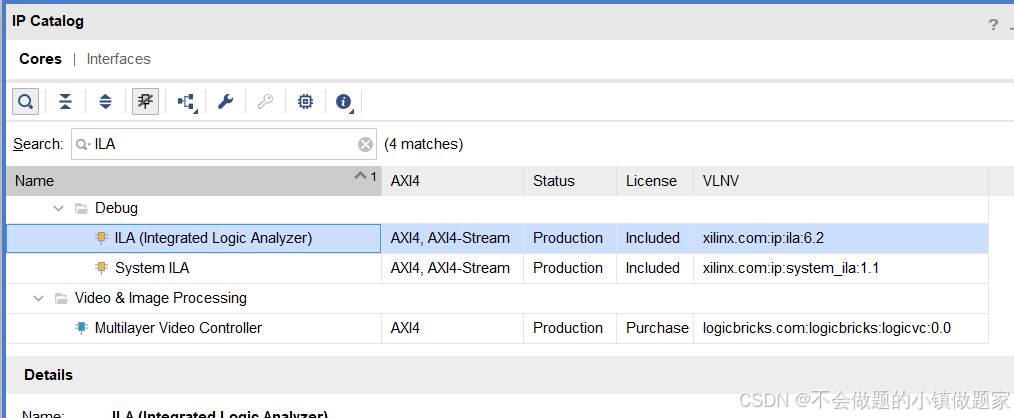

首先在左侧列表中选择IP Catalog，搜索ILA，选择Debug文件下ILA选项

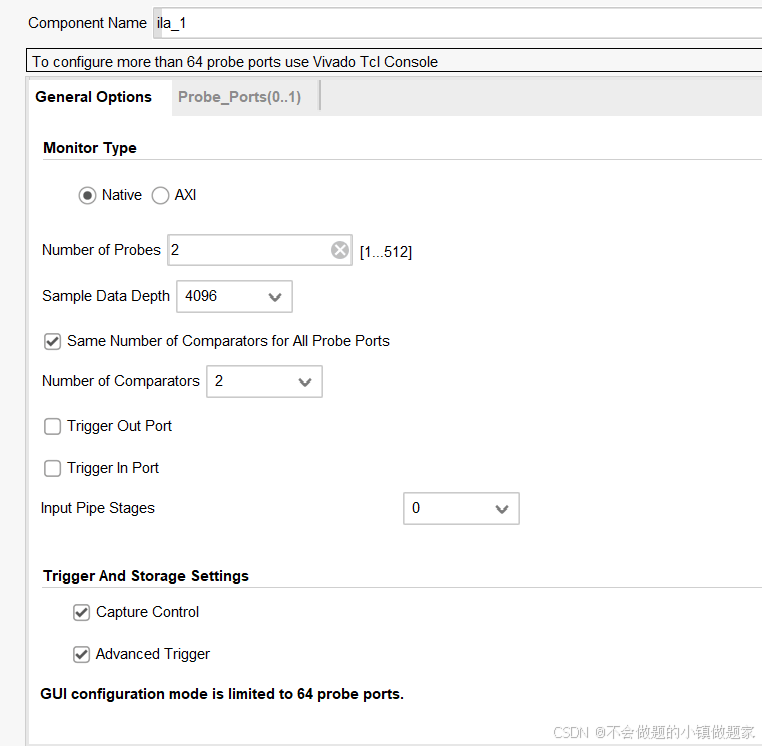

 Number of Probes：探针数量，这里我们将探针连接key_state和cnt，选择数量为2；

Sample Data Depth：数据样本深度，指的是ILA采样点数，点数越多图像细节越丰富，越准确，但过高会造成资源的浪费，需要结合实际工程来选择，这里选择4096；

其他配置按照图中选择即可

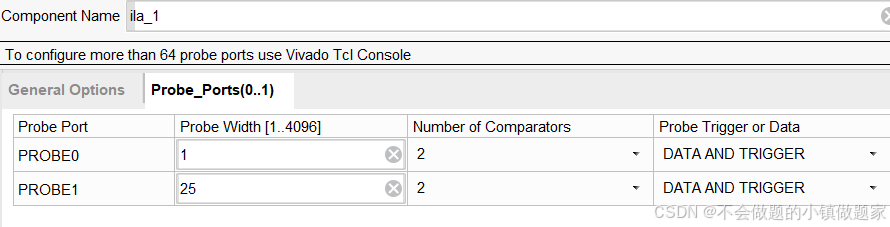

         选择到该界面，根据数据探针所连接的变量位宽来选择探针的位宽，这里key_state为1位，cnt为25位；

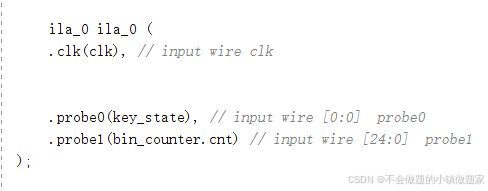

 完成上述步骤后就完成了使用IP核创建ILA的工作，现在要在顶层模块中对ILA进行例化；

这样就大功告成啦！

写到这懒得写了，因为这部分都是按部就班的东西，不涉及知识点的学习，就先略过吧

使用Debug标记创建ILA调试环境

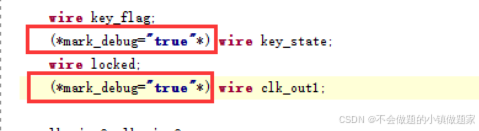

1.首先在源码设计界面找到需要抓线调试的信号，在前面输入“*mark_debug='true'*”

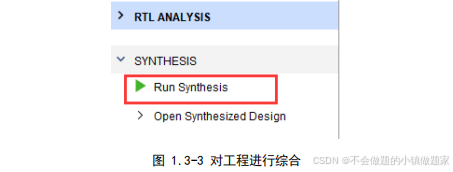

2.左侧列表中选择“Run Synthesis”

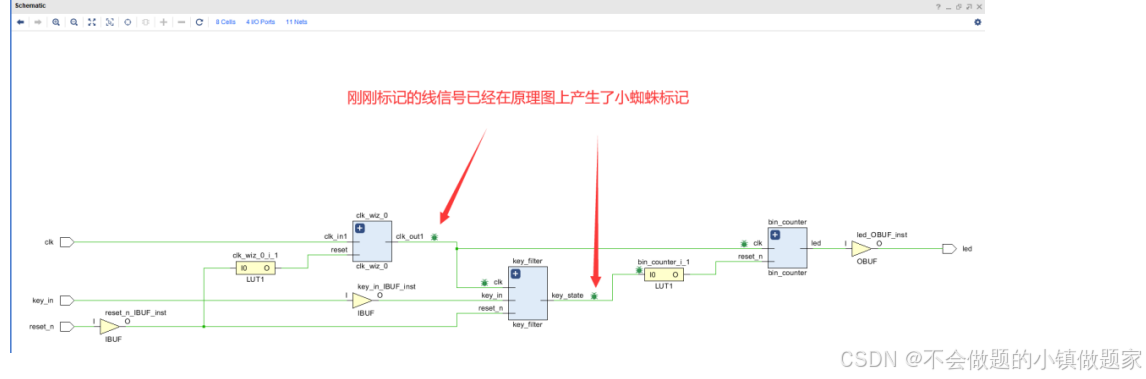

完成后点击Open Synthesisized Design

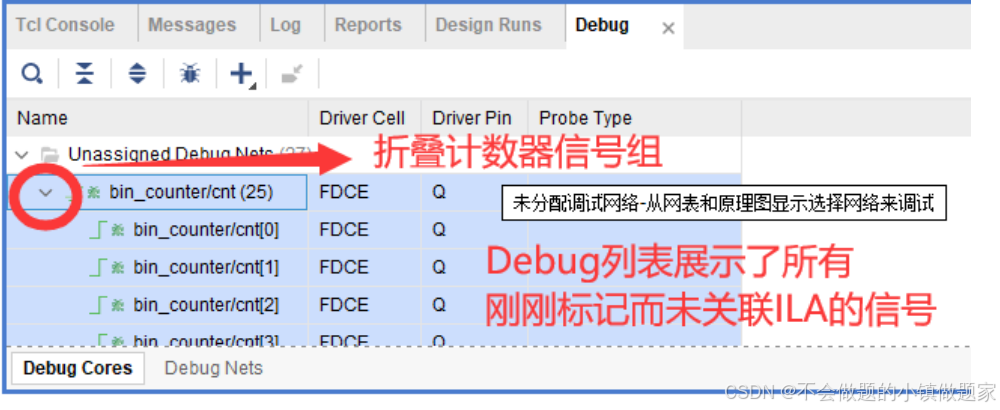

在下方可以看到标记了但未关联的ILA信号

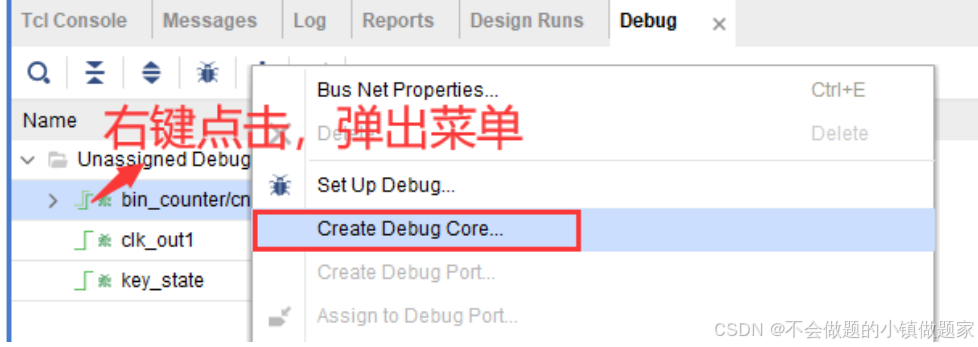

3.创建ILA并对其信号关联

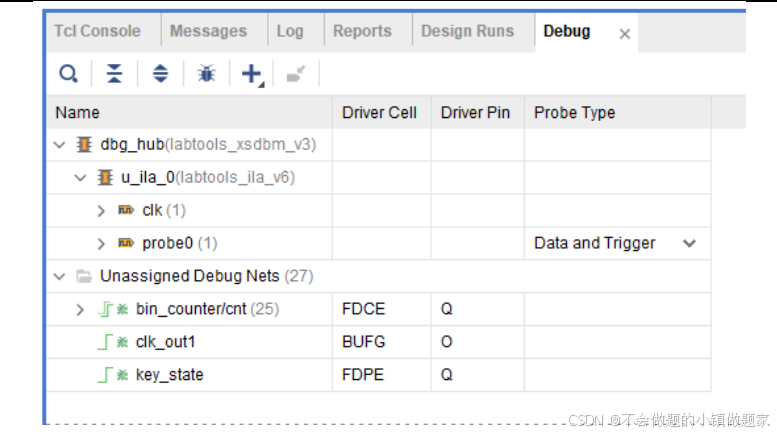

创建后可以选择采样深度，接下来可以看到界面如下

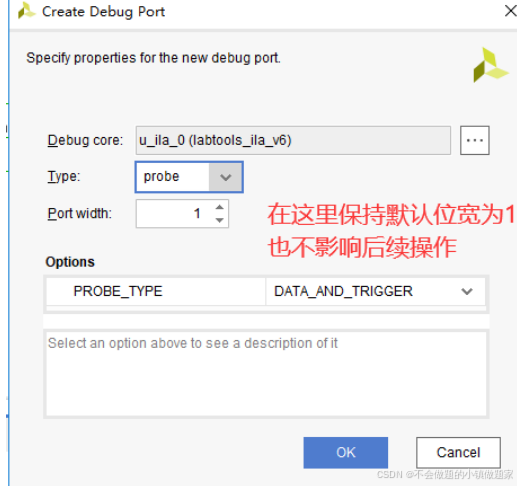

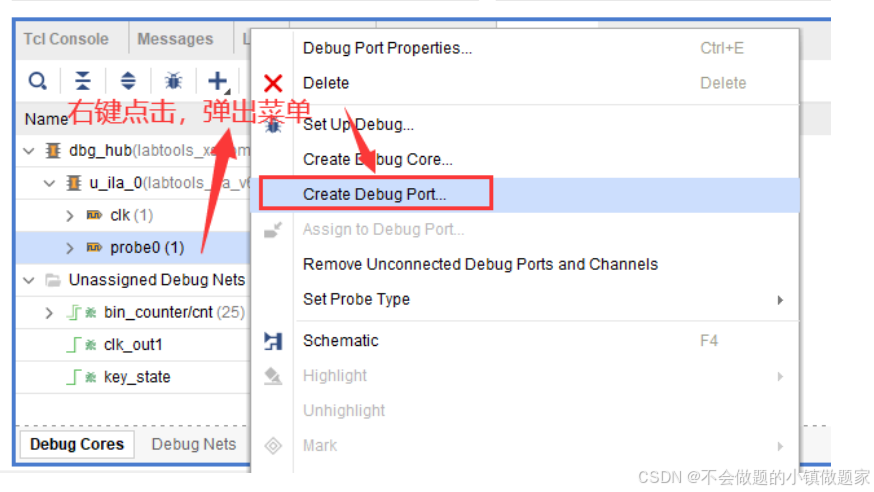

 实际我们需要三个信号，而上面只有两个ila探针，需要添加一个

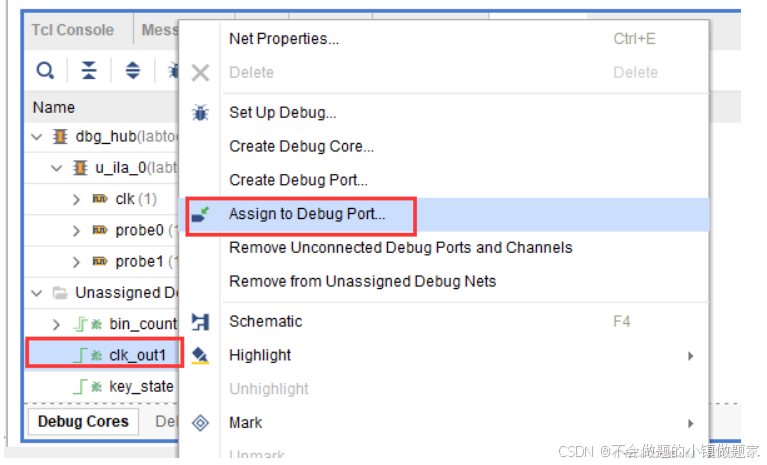

 再逐一关联即可

使用路径标记和Set up debug 菜单创建ILA调试环境

上述两种方法网上可以查阅众多资料，

后续进行上板调试，在继续更新调试中各个部分的功能以及遇到的问题
