边缘对齐采样
边缘对齐采样的方式进行input delay约束，在系列第八讲中介绍过，在边缘对齐采样的情况下，容易出现保持时间余量不足的情况，这是由于在发射时钟的下一个时钟作为采样时钟去采数据时，由于间隔了一个时钟周期，容易导致采样时钟的时间相对于数据结束的时间更靠后，导致采样时钟无法对数据进行采样，可以采用PLL对齐进行时序约束，利用PLL对时钟进行左移，可以使时钟提前，进而可以增加保持时间余量。
时序图
如果利用PLL将时间向右移，会出现什么结果呢？以具体实验验证一下。
更改PLL参数
还是之前的实验工程，只需要将PLL IP核更改一下参数即可。

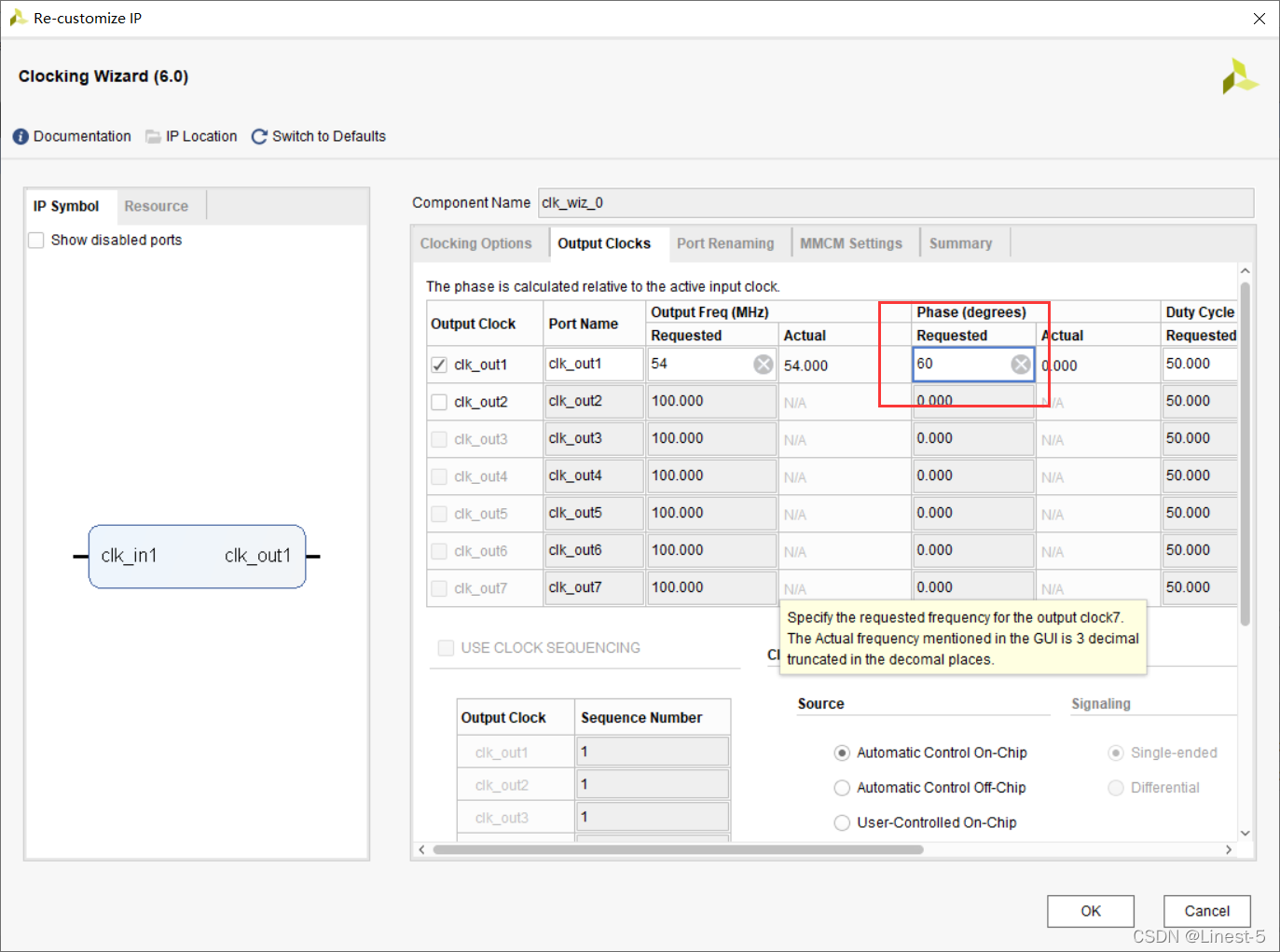

将相位偏移更改为60，其余参数不变。
综合布线

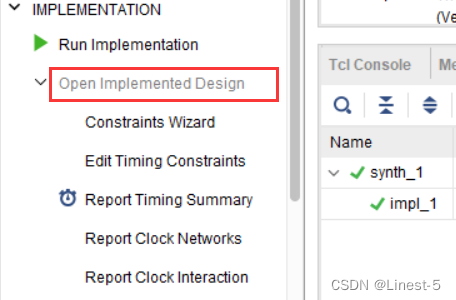

综合布线完成后打开布线设计
report timing

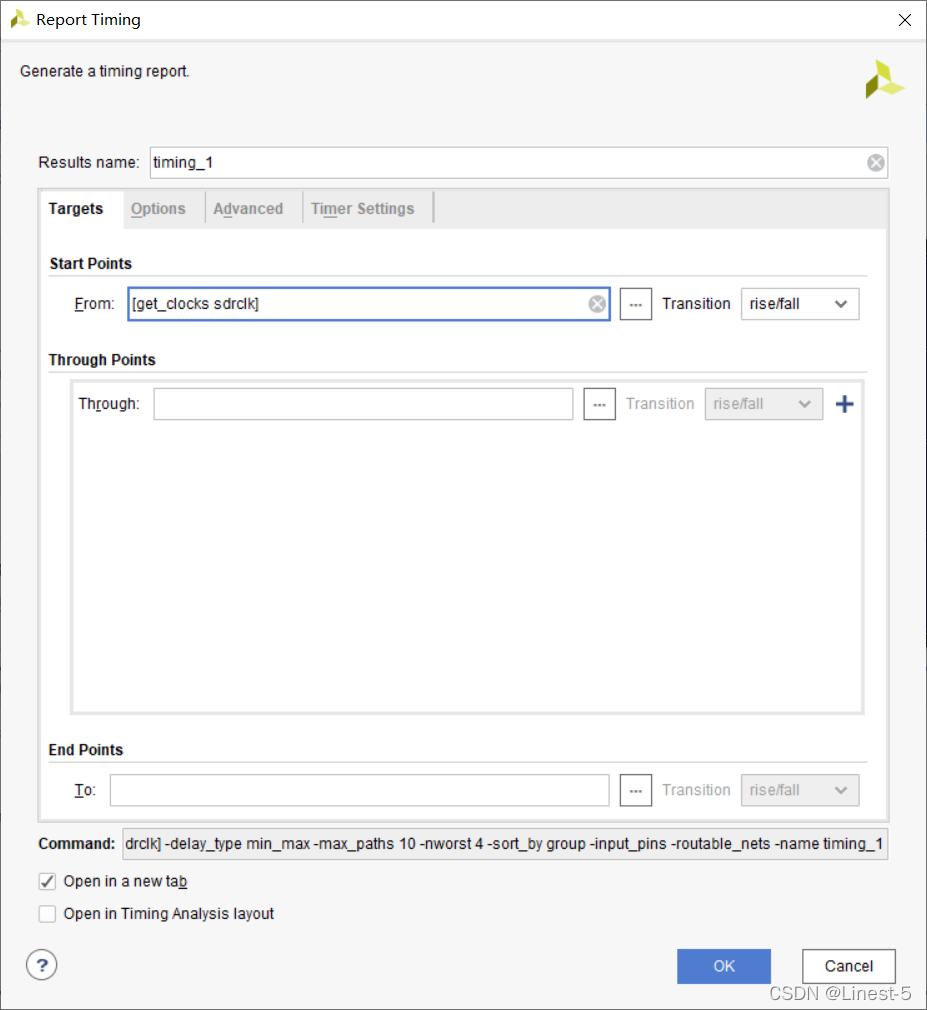

如下图设置

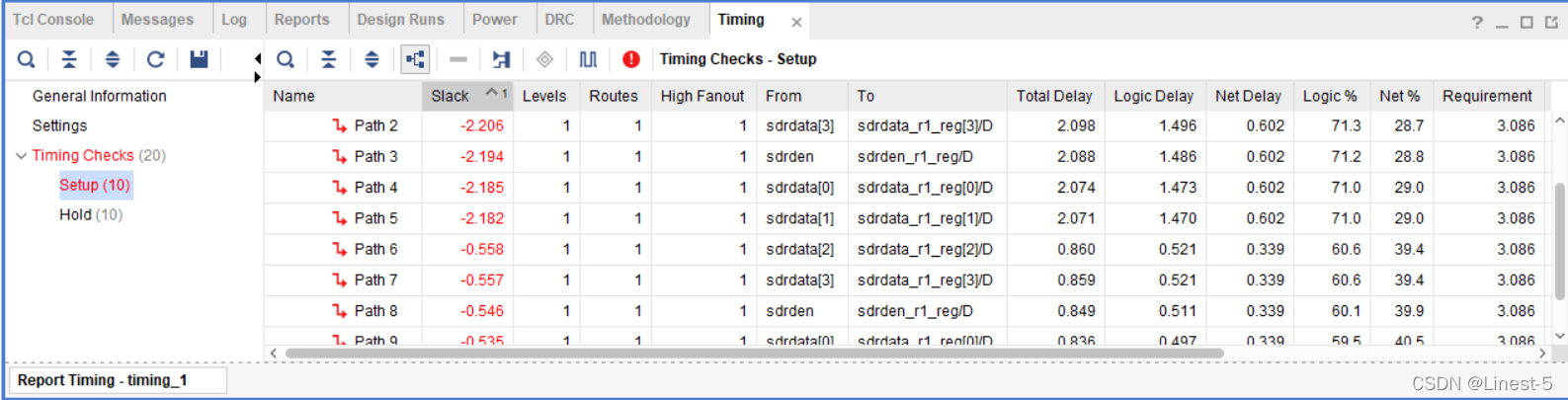

这时候可以看到建立时间出现了违例
路径分析
点击其中一条路径进行分析
从这条路径的时序报告可以看到requirement这一栏中，表示的含义是：发送时钟再ons时刻，而采样时钟再3.086ns时刻，这明显是个错误的分析啊！一个时钟周期是18ns左右，享有偏移了一部分，采样时钟应该在20ns左右才对，这里应该是时序分析工具误以为采样时钟是刚刚偏移后的发送时钟，这应该怎么处理呢？
两种约束模型

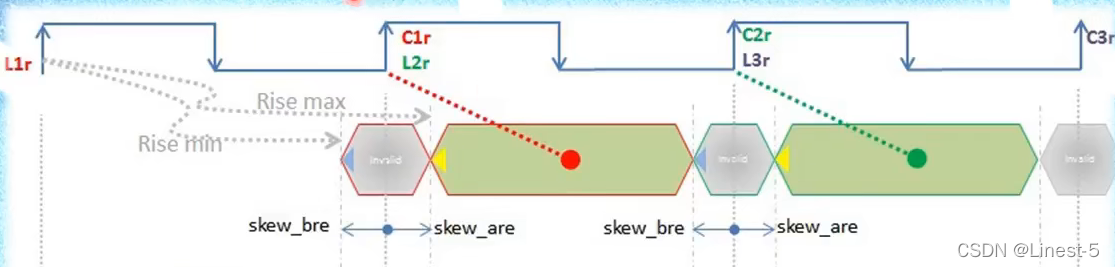

第一种模型
这种时序模型可以用到input带有PLL的情况核不带有PLL的情况，带有PLL情况下采样时钟相移为正时需要进行“multicycle约束“，否则分析报告不正确。也就是说，在将时钟向右相移时，我们需要告诉时序分析工具我们所希望的采样时钟是哪个。
实际操作

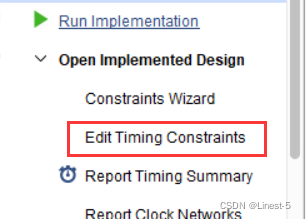

点击编辑时序约束

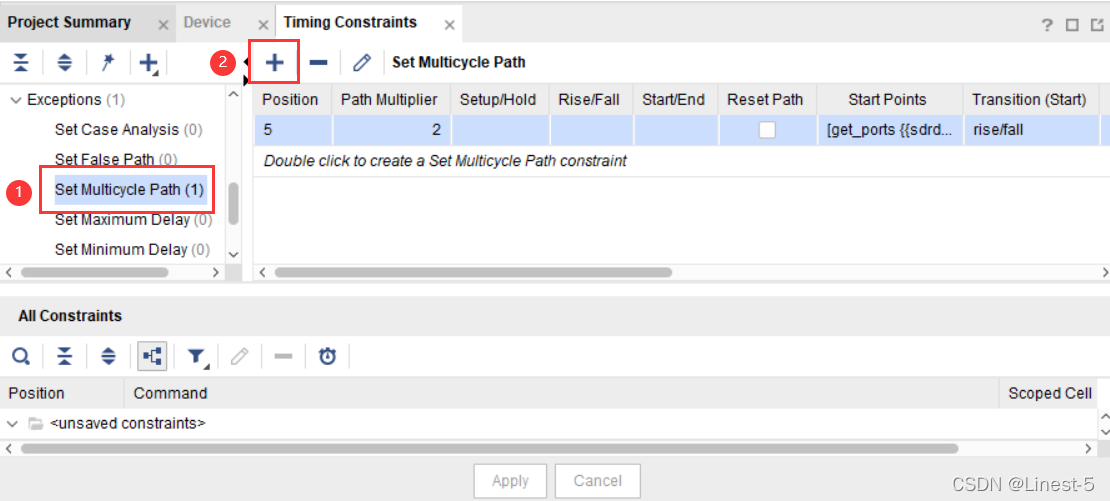

点击设置multicycle path
添加约束
将specify path multiplier设置为2，2表示我们需要将第二个上升沿作为采样时钟。
路径分析

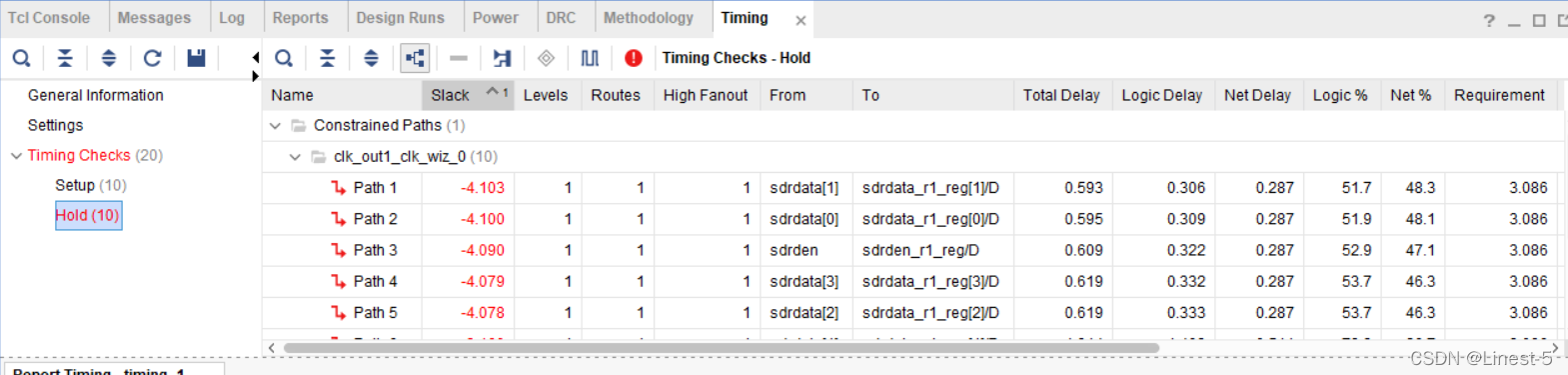

点击ok并reload，即可看到新的时序报告，可以看到这时候建立时间恢复了正常，但是保持时间出现了违例，可以点开其中一条路径进行分析。

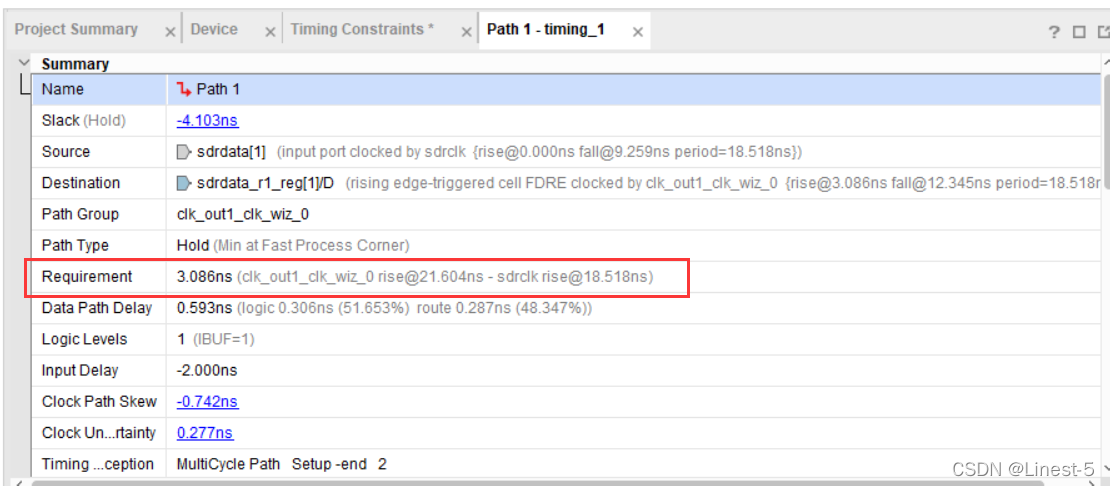

依然看requirement这一栏的数据，表示采样时钟原来是18.518ns，现在变成了21.604ns，这与我们对时钟向右相移的操作得到的结果一致。虽然保持时间出现了违例，但是得到了正确的时序报告。因此在采样时钟相移为正的时候需要进行multicycle约束。

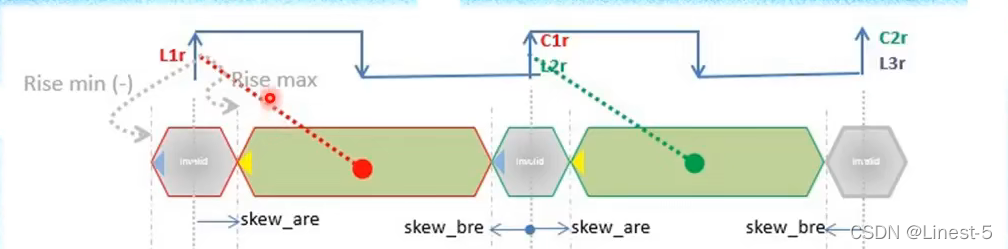

第二种模型
此类模型是上一个时钟作为发送时钟，下一个时钟作为采样时钟，相对于之前的模型来讲，相当于时钟提前了近一个时钟，这种时序模型可以用到input不带有PLL的情况，促使布线工具尽量增加时钟布线延迟使得建立时间满足要求，而上一个模型是为了让时钟布线更短一些。
以实际工程对两种模型进行仿真（不带PLL）
实验工程还是根据上一个进行更改，只需要在顶层中对PLL的例化代码进行注释即可。
顶层代码
module top_ioddr(
input wire rx_clk,
input wire rx_ctrl,
input wire [3:0] rx_dat,
//tx
output wire tx_clk,
output wire [3:0] tx_d,
output wire tx_dv,
input wire sdrclk,
input wire [3:0] sdrdata,
input wire sdrden,
output reg tout
);
wire rst;
wire rx_clk_90;
wire rx_en;
wire [7:0] rx_data;
reg tx_en1,tx_en2;
reg [7:0] tx_data1,tx_data2;
assign rst =0;
assign rx_clk_90 = rx_clk;
always @(posedge rx_clk_90 or posedge rst) begin
if (rst == 1'b1) begin
tx_data1 <= 'd0;
end
else if (rx_en == 1'b1) begin
tx_data1 <= rx_data+ rx_data -1;
end
end
always @(posedge rx_clk_90 or posedge rst) begin
if (rst == 1'b1) begin
tx_data2 <= 'd0;
end
else if (tx_en1 == 1'b1) begin
tx_data2 <= tx_data1+ tx_data1 -5;
end
end
always @(posedge rx_clk_90 ) begin
tx_en1 <= rx_en;
end
always @(posedge rx_clk_90 ) begin
tx_en2 <= tx_en1;
end
iddr_ctrl inst_iddr_ctrl
(
.rx_clk_90 (rx_clk_90),
.rst (rst),
.rx_dat (rx_dat),
.rx_ctrl (rx_ctrl),
.rx_en (rx_en),
.rx_data (rx_data)
);
oddr_ctrl inst_oddr_ctrl
(
.sclk (rx_clk_90),
.tx_dat (tx_data2),
.tx_en (tx_en2),
.tx_c (rx_clk_90),
.tx_data (tx_d),
.tx_dv (tx_dv),
.tx_clk (tx_clk)
);
reg [3:0] sdrdata_r1,sdrdata_r2;
reg sdrden_r1,sdrden_r2;
always @(posedge sdrclk) begin
{sdrdata_r2,sdrdata_r1} <= {sdrdata_r1,sdrdata};
end
always @(posedge sdrclk) begin
{sdrden_r2,sdrden_r1} <= {sdrden_r1,sdrden};
end
always @(posedge sdrclk) begin
if(sdrden_r2 == 1'b1) begin
tout <= (&sdrdata_r1)|(&sdrdata_r2);
end
else begin
tout <= (^sdrdata_r2);
end
end
endmodule重新对工程进行综合布线
打开布线设置
添加时钟约束

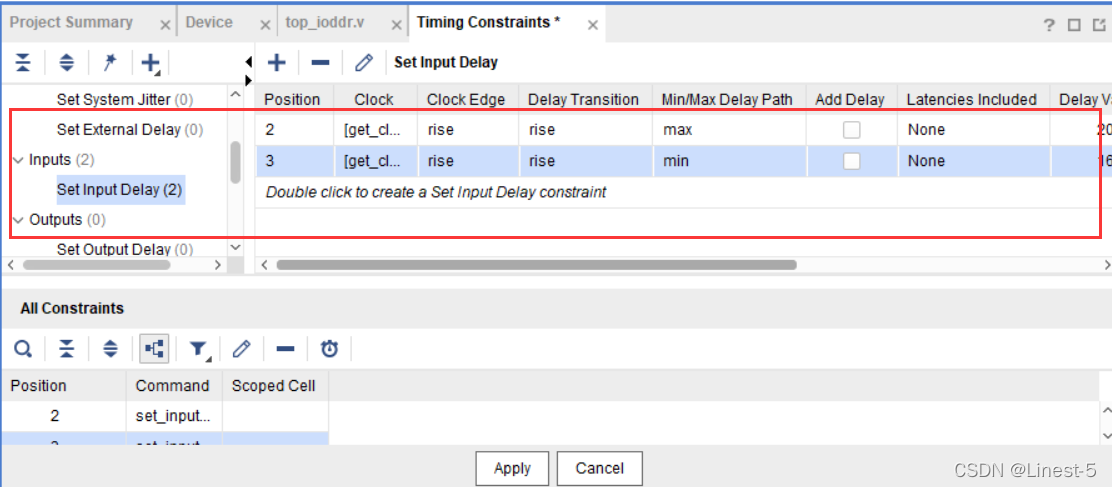

设置input delay
分别为最大20.518ns，最小16.518ns，设置方法和之前的教程基本一致。

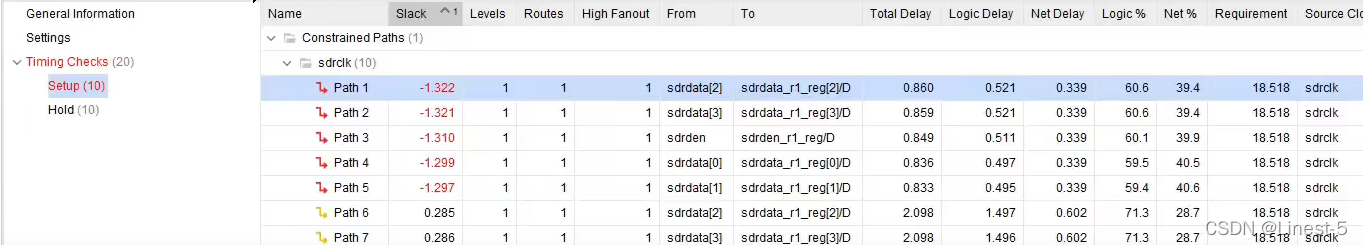

此时时序出现违例
建立时间出现违例，说明在下一个时钟相对于数据开始的时间太靠前，导致建立时间出现违例，在这种模型下，本希望时序约束工具能够将时钟布线更长一些，就可以使建立时间余量更大一些，但是做不到，因此可以添加另一种约束条件，让时序恢复正常。
解决办法

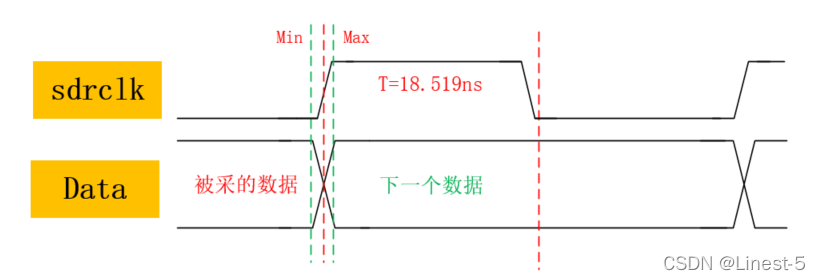

将时序约束成下图的模型
input delay约束

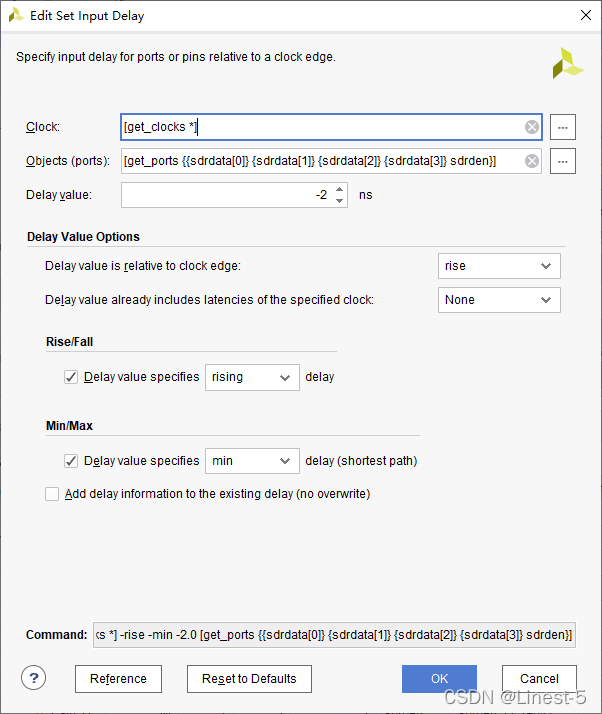

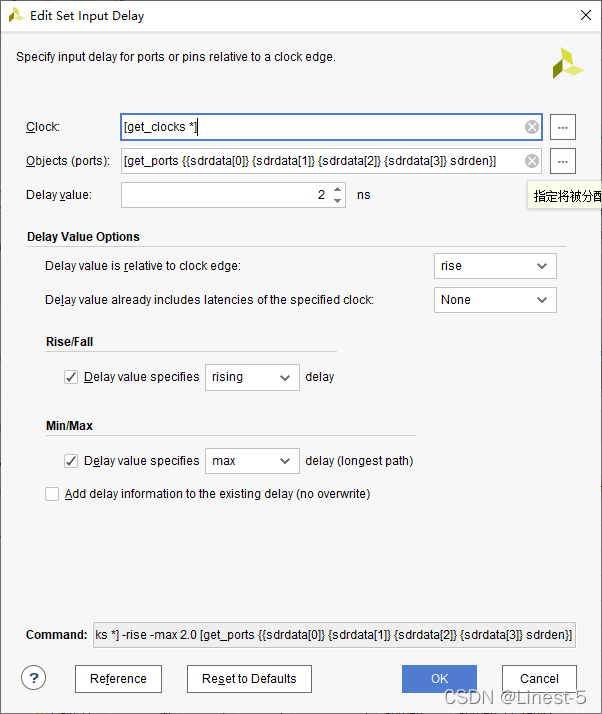

最大为2ns，最小为-2ns，就相当于以当前的时钟作为发射时钟，下一个时钟作为采样时钟。
综合布线
结果
并report timing，就可以发现时序已经恢复了正常
总结
在有PLL进行约束的时候，两种模型都可以使用，但是要注意，在进行时钟右移的情况，需要额外添加一个”multicycle“的约束，为了省掉这部分的操作，一般是采用左移时钟的约束方法。
在没有PLL进行约束的情况下，就需要考虑，如果我们需要让数据路径布线更长一些（或者说是让时钟路径布线更短一些），就可以使用第一种模型进行约束；如果我们需要让时钟路径布线更长一些（或者说是让数据路径布线更短一些），就可以使用第二种模型进行约束。
