Style 3D布料模拟 + UE5.2

1. 工具安装

Style3D布料制作工具下载：Style3D Atelier

Style3D UE5.x 插件下载地址：Style3D Simulator

Style3D Atelier下载完成之后，直接进行安装即可。安装完成之后，注册Style3D的用户，登录即可使用30天免费试用（试用版本功能限制，不能进行实时模拟，试用结束直接转为免费版）；

Style3D Simulator插件下载完成之后解压缩，找到对应的UE版本，将文件夹复制到UE编辑器安装目录下的Plugins文件夹下：..\UE_5.2\Engine\Plugins；

2. 导出OBJ模型资源

• 新建UE项目工程，导航菜单栏：编辑——>插件——>搜索“Style 3D”——>启用Style3D Simulator插件；

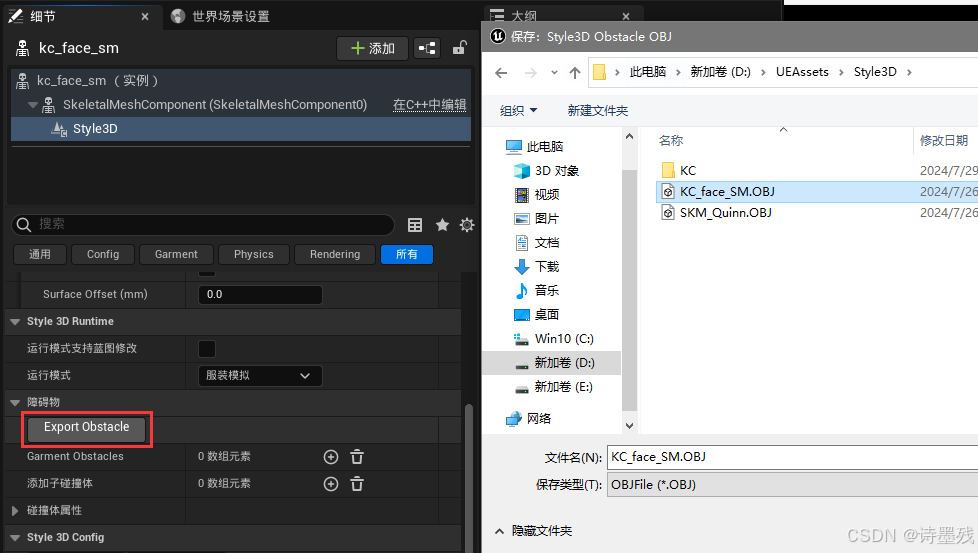

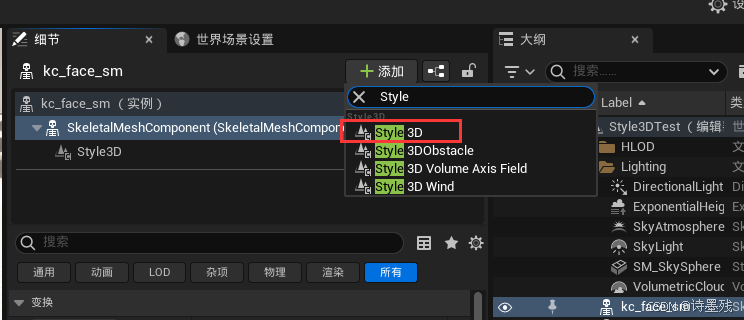

• 返回编辑器界面，导入数字人的骨骼网格体并添加“Style 3D”组件到骨骼网格体上；

3. 导出SMD布料资源

• 打开Style 3D Atelier，选择资源库，选择想要导出的布料文件，双击打开（布料文件可以从右上角的在线素材进行添加）；

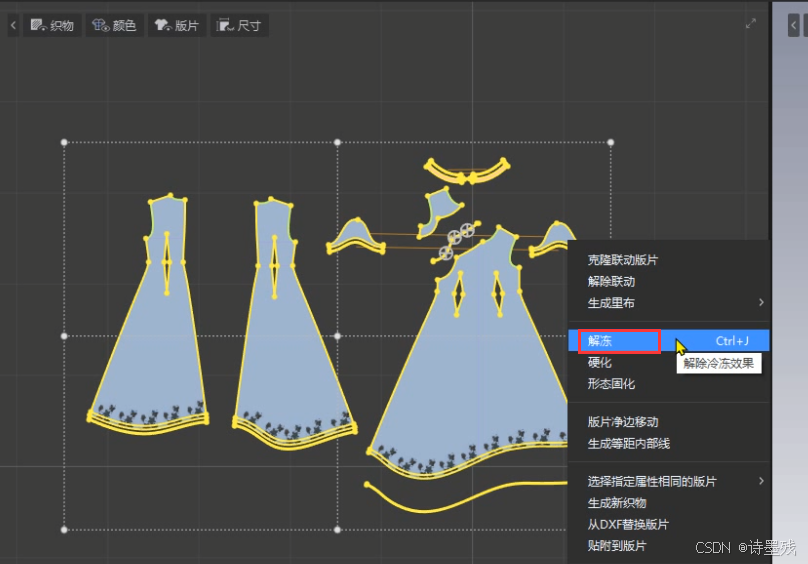

• 全选所有织物，右键点击，选择解冻（如果没有这个选项就是不需要解冻，忽略此步骤。解冻之后Atelier的解算功能才能正常模拟）；

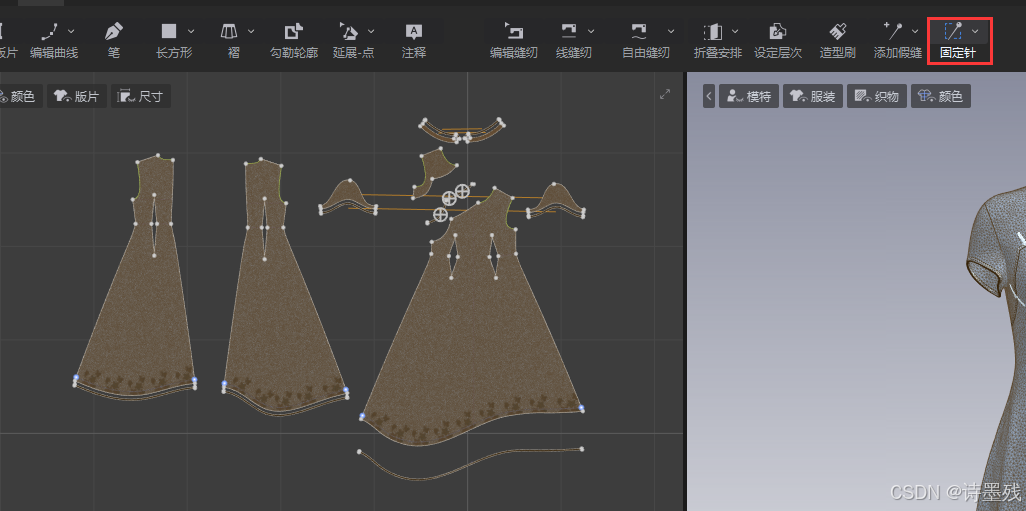

• 导航菜单栏：开始——>固定针，然后快捷键“Ctrl + A”进行全选，之后进行Delete删除所有固定针（固定针同样会影响模拟效果）；

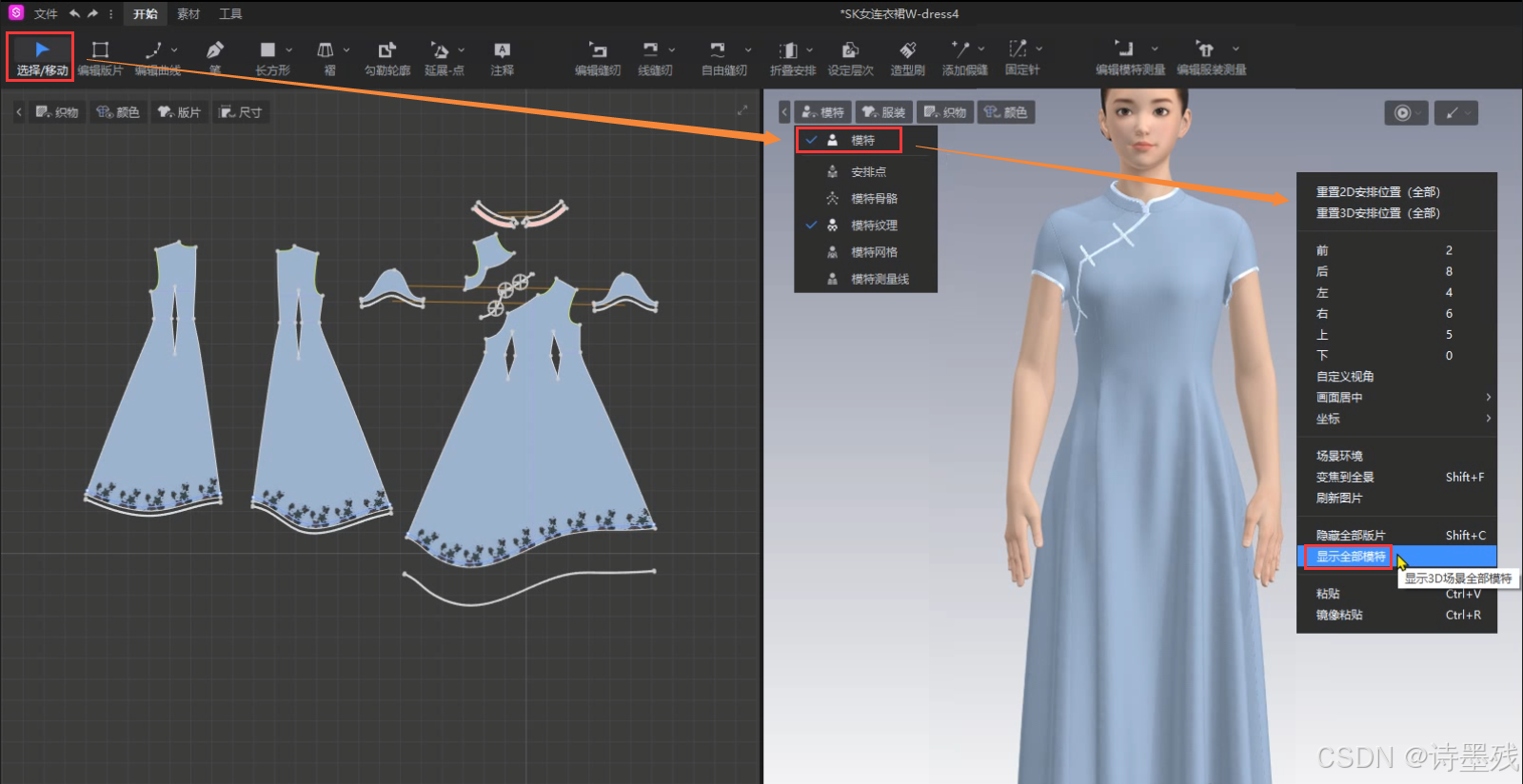

• 导航菜单栏：开始——>选择/移动，然后点击模特选项，选择模特，然后空白区域右键选择显示全部模特；

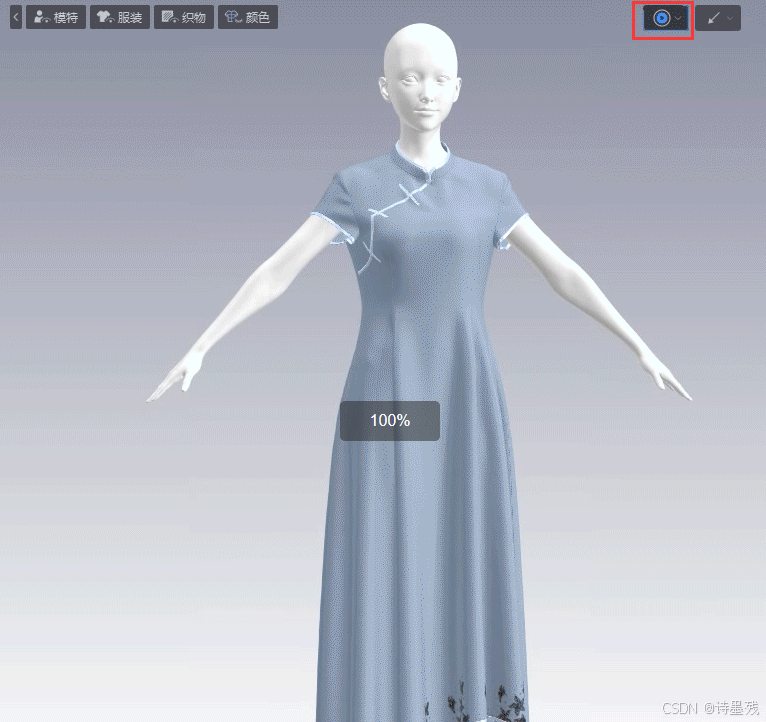

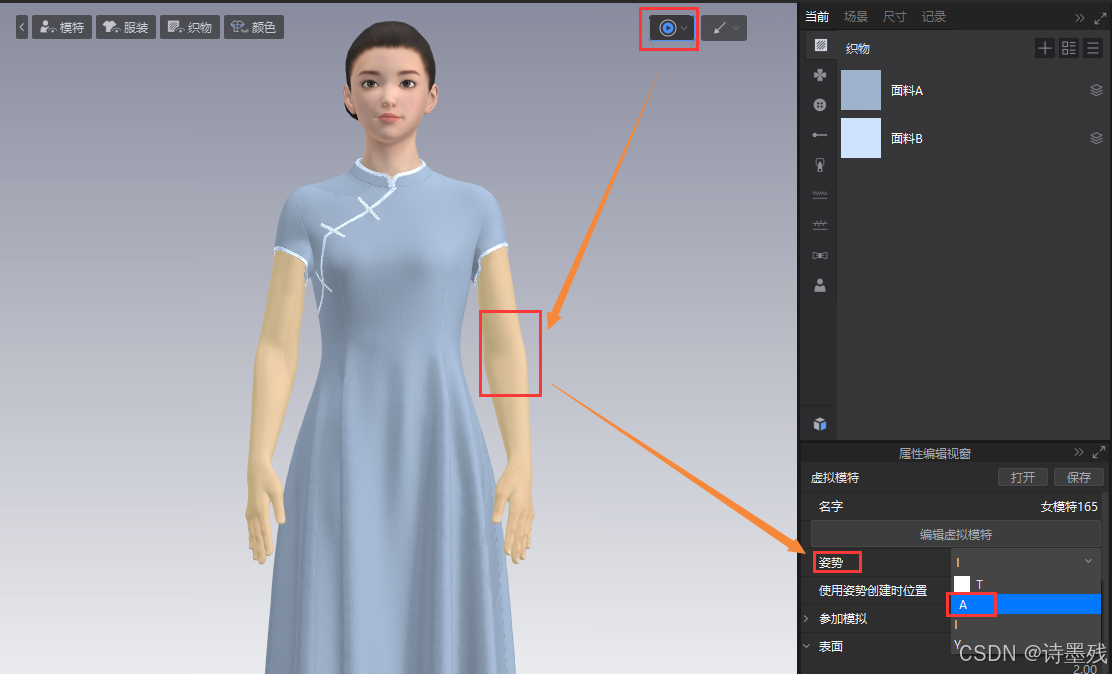

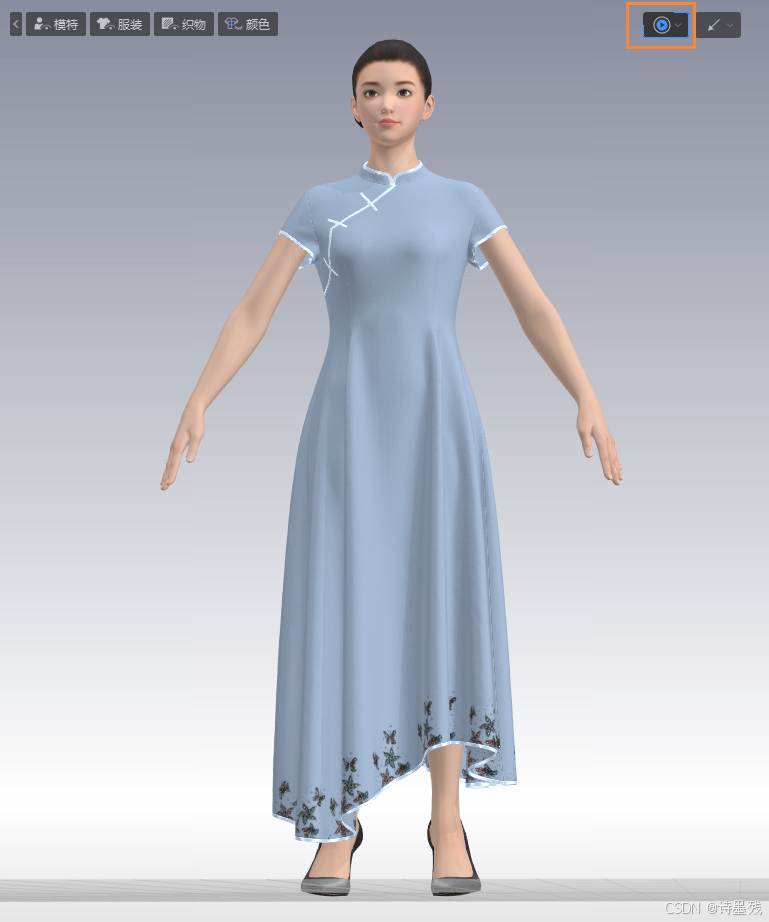

• 点击模拟按钮，开始进行布料解算，在解算过程中点击模型，调整姿势为A Pose，解算器会自动从I Pose向A Pose过度；

• 解算完成后，再次点击模拟按钮结束解算过程，此时模特为A Pose；

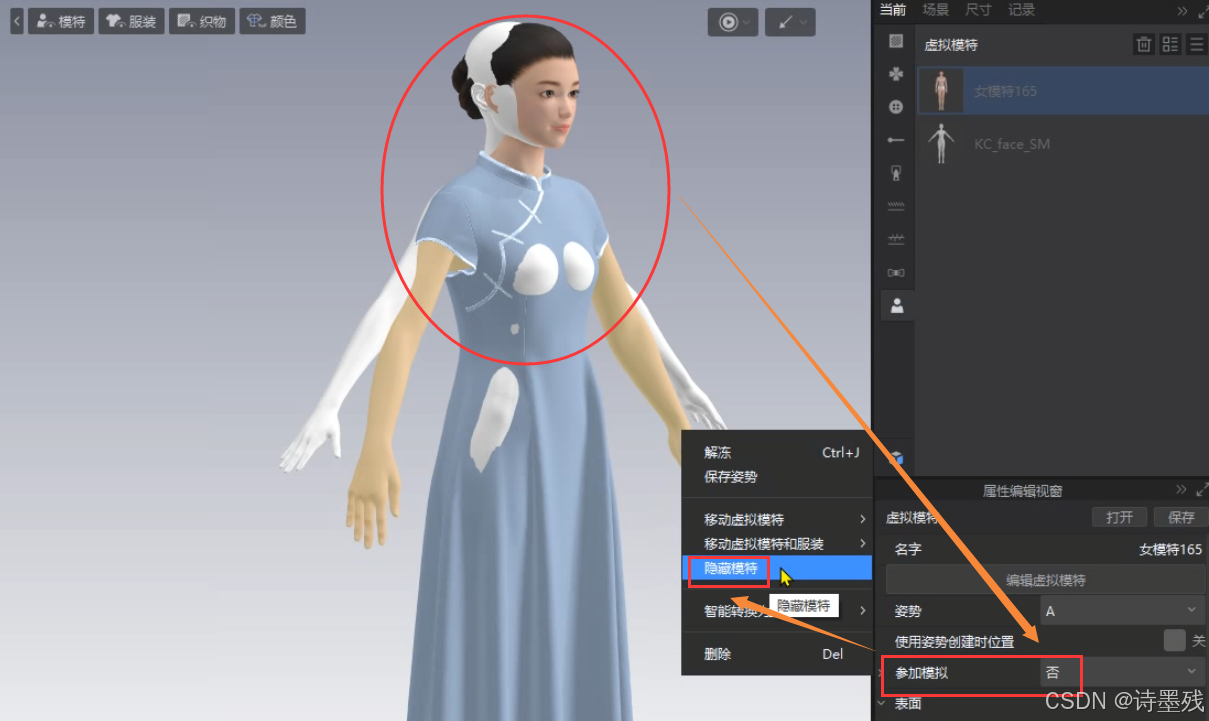

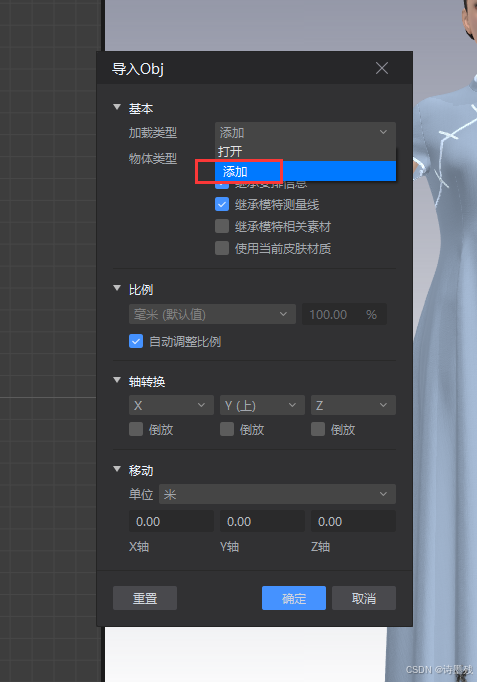

• 将UE里导出的OBJ模型拖到Atelier软件里，选择添加，然后调整模型和原来的模特大致重合。点击原来的模特，参加模拟改为“否”，然后右键点击原来的模特，选择隐藏模特；

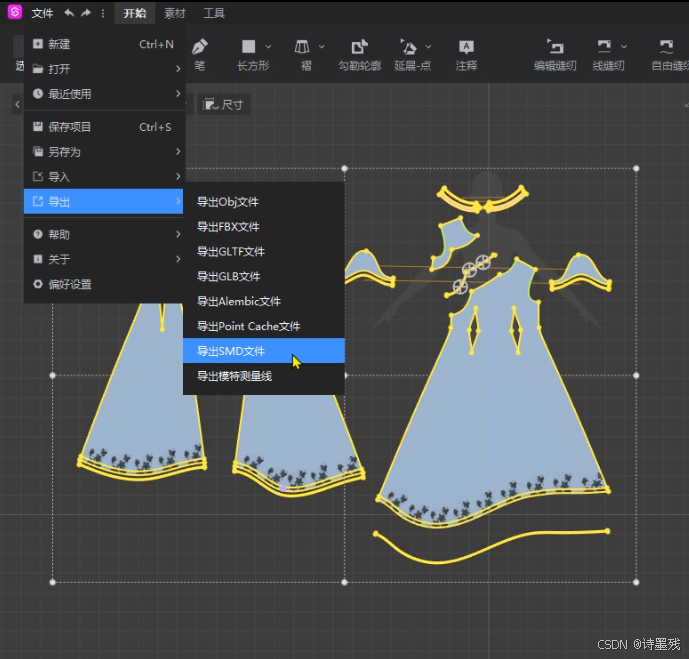

• 然后点击模拟按钮开始进行模拟，模拟完成后，导航菜单栏：文件——>导出——>导出SMD文件，选择文件夹进行保存；

4. UE进行布料模拟

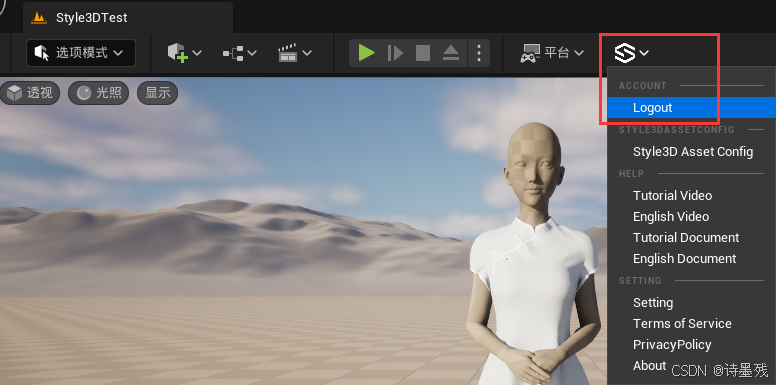

• 在UE的插件里登录Style 3D账号，并且在UE的内容浏览器新建文件夹：Style 3D，将导出的SMD文件拖入文件夹进行导入；

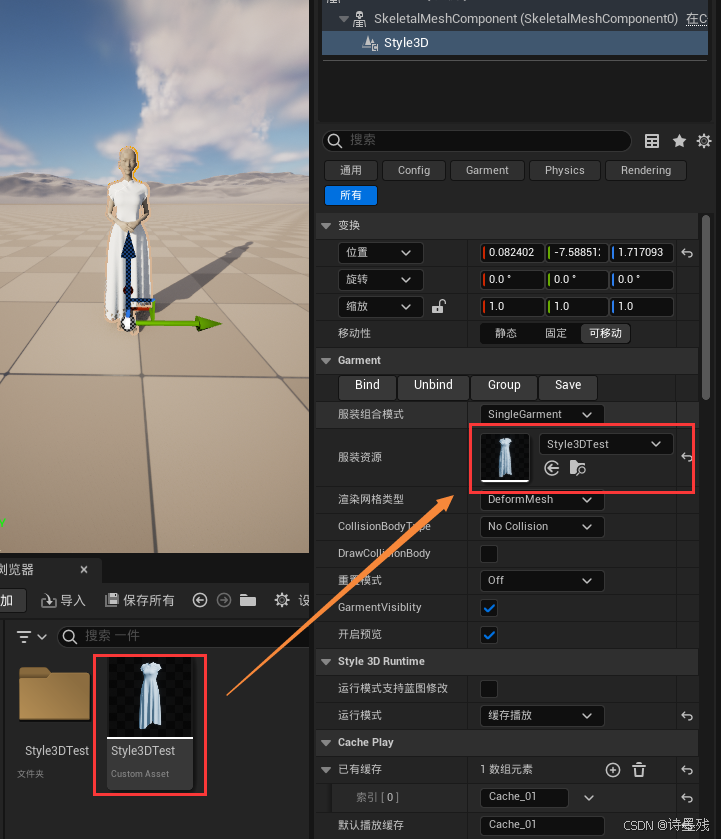

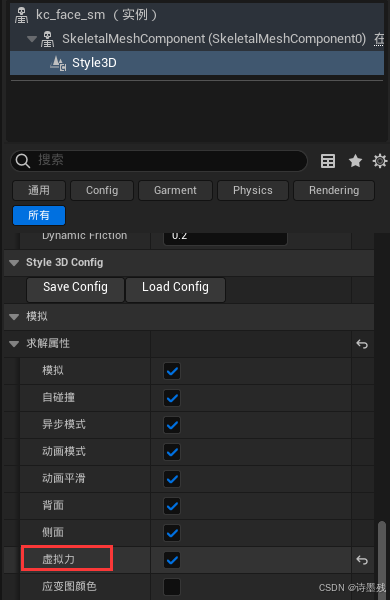

• 将导入的SMD资源给到Style3D的服装资源选项槽，在放置Actor里进行搜索：Style 3D，将Style 3DInteraction Actor拖入场景中，选择求解属性，启用虚拟力；

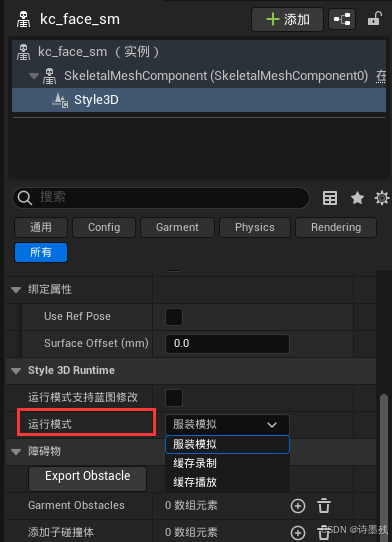

• 切换到Style 3D Runtime选项卡，修改运行模式为：服装模拟，即可实时进行模拟（需要付费开通企业版），也可选择缓存录制可播放进行模拟；

缓存录制需要先选择缓存录制，运行场景进行帧缓存，然后再修改为缓存播放，播放指定的缓存文件即可；

5. 解决UE中布料穿模的问题

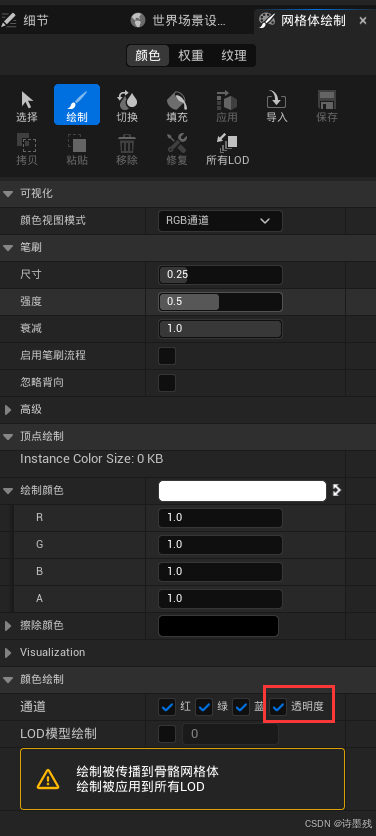

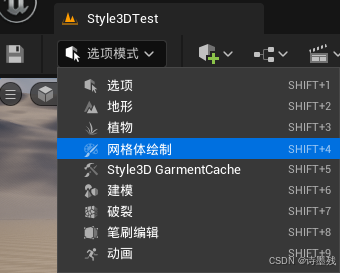

• 将布料的SMD资源卸下，动画也卸下，切换选项模式为网格体绘制模式，选择绘制，启用透明度，笔刷强度设置为1；

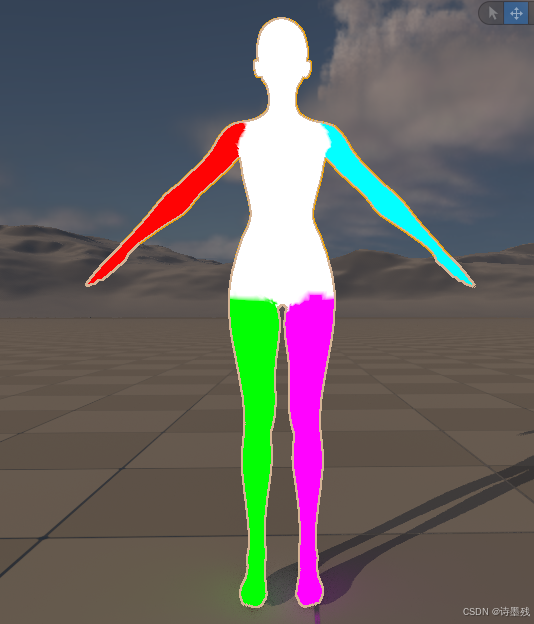

• 通过修改绘制的颜色，将四肢分别涂上对应的颜色（左臂：RGBA：1，0，0，1；右臂：RGBA：0，1，1，1；左腿：RGBA：0，1，0，1；右腿：RGBA：1，0，1，1），如下图所示；

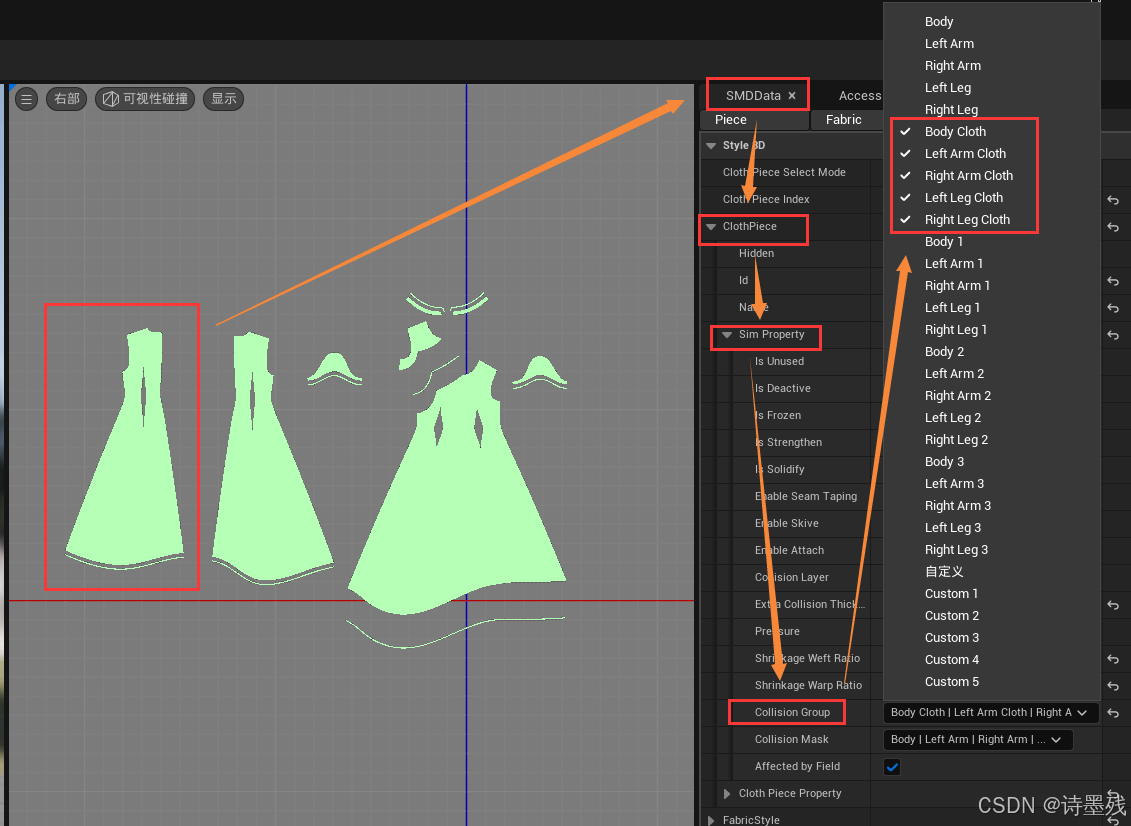

• 切回选项模式，双击内容管理器的布料SMD文件，打开编辑。根据四肢对应的布料部分，将四肢的碰撞添加到对应的碰撞组，保存即可；
