四旋翼飞行器14——无人机中的OSD、数传、图传、FPV是什么？

四旋翼飞行器14——无人机中的OSD和数传是什么？

一、什么是OSD（无人机领域）

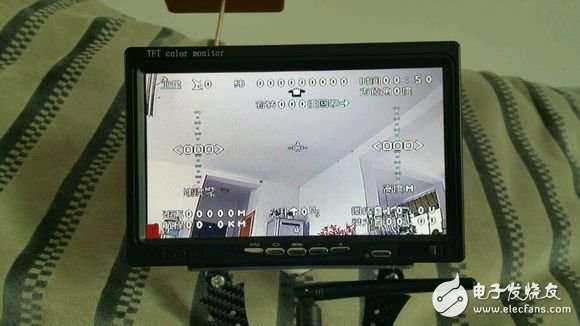

无人机OSD指是视频叠加系统，就是把飞行器的状态，也就是各个模块的数据，比如你装风速仪、高度仪、陀螺仪、电量监控等，整合到OSD模块，然后OSD模块把监控的数据返回到终端（遥控器的显示屏上）叠加到图传的图像上。
　
　OSD（On Screen Display）是屏幕显示技术的一种，用于在显示终端上显示字符、图形和图像。

显存，也被叫做帧缓存，它的作用是用来存储显卡芯片处理过或者即将提取的渲染数据。如同计算机的内存一样，显存是用来存储要处理的图形信息的部件。我们在显示屏上看到的画面是由一个个的像素点构成的，而每个像素点都以4至32甚至64位的数据来控制它的亮度和色彩，这些数据必须通过显存来保存，再交由显示芯片和CPU调配，最后把运算结果转化为图形输出到显示器上。

具体原理见：https://blog.csdn.net/follow_blast/article/details/79423289

二、数传

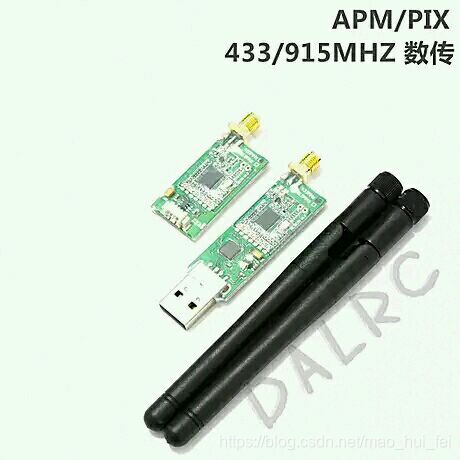

数传，作为一个可有可无的设备（有钱还是最好买一个），应该放在最后考虑是否购买，数传说白了就是一条数据线，但是它是无线的，它拥有数据线的功能，并且它好像也只有这个功能，不能代替任何设备。目的是调参方便，不用插线，而且可以在飞行过程中调参，并且可以传回飞控的飞行数据，不过一般用途不大，但是飞的时候可以放部电脑在旁边装B

三、图传

将拍摄的视频实时传回来，需要摄像头有模拟信号输出口。航拍一般不用实时传输，一般存储在储存卡内，传输回来只是方便观察。
一般用：TS832发射+RC832接收。

具体介绍可以在淘宝介绍里看看：

https://item.taobao.com/item.htm?id=40743040365&ali_refid=a3_430582_1006:1105273393:N:图传:e9e292e0b010fe87bca0851aafceb761&ali_trackid=1_e9e292e0b010fe87bca0851aafceb761&spm=a230r.1.14.1#detail

四、FPV
