【干扰】针对脉压末制导雷达，舷外有源干扰距离波门拖引干扰matlab仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

在现代战争中，雷达作为重要的探测和制导手段，其性能优劣直接关系到作战效能。然而，伴随着雷达技术的飞速发展，反雷达对抗技术也日新月异。脉冲压缩（Pulse Compression, PC）技术因其能够有效提高雷达的距离分辨率和信噪比，已成为末制导雷达的主流技术之一。针对脉压末制导雷达的有效干扰，是当前电子对抗领域亟待解决的关键问题。本文将聚焦于一种重要的舷外有源干扰手段——距离波门拖引干扰（Range Gate Pull-Off, RGPO），深入探讨其针对脉压末制导雷达的作用原理、实现机制、效能分析以及未来的发展趋势。

一、脉压末制导雷达的特点

理解距离波门拖引干扰如何作用于脉压雷达，首先需要了解脉压雷达的基本原理和末制导雷达的特殊性。

1. 脉冲压缩原理： 脉冲压缩技术的核心在于发射具有一定带宽的调制脉冲，在接收端对回波进行匹配滤波处理。通过宽脉冲发射积累能量，窄脉冲接收提高距离分辨率，从而在保持探测距离的同时提高对目标的识别能力。常见的脉冲压缩波形包括线性调频（Linear Frequency Modulation, LFM）和相位编码（Phase Coding）等。匹配滤波后，原始的宽脉冲被压缩成一个窄的脉冲，其峰值能量得到极大的提升，旁瓣相对较低，但旁瓣电平是脉压雷达对抗中的一个重要敏感点。

2. 末制导雷达的特殊性： 末制导雷达通常工作在导弹等精确制导武器上，其体积、功耗、重量等都受到严格限制，决定了其发射功率相对有限。同时，末制导阶段要求对目标进行高精度的距离、角度、速度测量，并提供精确的制导信息。因此，末制导雷达对目标的距离跟踪精度要求极高，距离波门是其捕获和跟踪目标的核心环节。

二、距离波门拖引干扰（RGPO）原理

距离波门拖引干扰是一种通过发射假目标回波，诱骗雷达的距离跟踪环路偏离真实目标位置的舷外有源干扰技术。其基本原理是：干扰机接收到雷达发射的脉冲信号后，对其进行处理、复制、延迟、放大，并向雷达发射假回波。通过逐步增加假回波相对于真实回波的延迟时间，使得雷达的距离跟踪波门被“拖”离真实目标的位置，最终导致雷达丧失对真实目标的跟踪能力，甚至误导导弹偏离预定航线。

RGPO干扰的有效性在于利用了雷达距离跟踪环路的工作原理。雷达通常采用距离波门来选取目标回波，并通过负反馈控制系统调整波门的位置，使其始终锁定在回波的峰值位置。RGPO干扰正是通过制造一个逐渐移动的假峰值，破坏这种负反馈机制，实现对距离波门的控制。

三、RGPO针对脉压末制导雷达的实现机制

针对脉压末制导雷达的RGPO干扰需要克服脉冲压缩技术的特点，其实现机制更加复杂，通常包含以下几个关键步骤：

1. 截获与分析： 干扰机首先需要有效地截获雷达发射的脉冲信号。对于脉压雷达，这意味着不仅需要截获脉冲的起始和结束时刻，还需要分析其内部的调制波形（如LFM的斜率、相位编码的码型和码率等）。这通常需要高灵敏度的接收机和强大的信号处理能力。

2. 匹配复制： 干扰机必须能够精确地复制雷达发射的脉冲波形。对于脉压波形，简单的延时和放大并不能产生有效的假回波。理想的干扰回波应该是对雷达发射脉冲的匹配滤波后的复制。这通常通过数字射频存储（Digital Radio Frequency Memory, DRFM）技术来实现。DRFM可以将截获的雷达信号进行数字化存储，然后根据需要进行任意的延时、重复和调制。通过DRFM对截获的脉压信号进行存储和回放，可以生成与真实回波具有相同脉冲压缩特性的假回波。

3. 时延控制与波形生成： 这是RGPO干扰的核心环节。干扰机通过精确控制DRFM回放的延时时间，逐步增加假回波相对于真实回波的延迟。为了使假回波能够成功地“拖”走距离波门，假回波的功率通常需要高于真实回波的功率，以在雷达接收端产生更强的峰值。此外，为了避免被雷达识别为简单重复干扰，干扰机可以对假回波进行一定的调制，例如加入一些随机噪声或改变其幅度。

4. 发射： 生成的假回波通过干扰机的发射天线辐射出去，进入雷达的接收机。

针对脉压雷达，RGPO的实现还需要特别考虑脉冲压缩旁瓣的影响。如果干扰回波的旁瓣过高，可能会在距离波门附近产生虚假目标，反而帮助雷达识别真实目标。因此，理想的干扰回波应该具有低的旁瓣电平，或者干扰机能够巧妙地利用脉压旁瓣的特性。例如，可以通过调整假回波的延时，使其主瓣落在真实回波的旁瓣区域，从而在总回波信号中形成一个更强的峰值来吸引波门。

四、RGPO干扰的效能分析

RGPO干扰的效能取决于多种因素，包括：

1. 干扰功率： 干扰功率是RGPO干扰能否成功的关键因素。假回波的功率必须足够大，才能在雷达接收端产生一个比真实回波更强的峰值，从而吸引距离波门。功率裕度越大，干扰效果越好。

2. 拖引速度： 拖引速度是指假回波延时增加的速度。如果拖引速度过快，雷达的距离跟踪环路可能无法及时响应，导致干扰失效。如果拖引速度过慢，虽然可以成功地“拖”走波门，但可能需要较长时间，给雷达留下反应和识别干扰的机会。合适的拖引速度需要根据雷达的距离跟踪环路带宽和响应特性来确定。

3. 波形匹配度： 对于脉压雷达，假回波与雷达发射脉冲的波形匹配度至关重要。使用DRFM技术可以实现高精度的波形复制，从而确保假回波经过雷达的匹配滤波后能够产生与真实回波相似的脉冲压缩特性，避免被雷达识别为非合作干扰。

4. 雷达抗干扰能力： 雷达本身也具备一定的抗干扰能力。例如，一些先进的雷达可能采用自适应距离波门、旁瓣对消、捷变频、脉冲间相参处理等技术来抵御RGPO干扰。干扰机的设计需要针对性地研究和克服这些抗干扰措施。

5. 环境因素： 复杂的地形、强杂波、多目标环境等都可能影响RGPO干扰的效能。例如，在强杂波环境下，假回波可能被淹没在杂波中，降低干扰效果。

五、针对脉压末制导雷达的RGPO干扰面临的挑战与对策

尽管RGPO干扰是一种有效的电子对抗手段，但针对脉压末制导雷达的应用也面临着诸多挑战：

1. 雷达波形复杂化： 为了提高抗干扰能力，现代雷达波形日益复杂，例如采用非线性调频、多相编码、或变参量脉压等技术。这要求干扰机具备更强的波形分析和复制能力，对DRFM的采样率、存储深度和处理速度提出了更高的要求。

2. 低截获概率（LPI）雷达： 许多末制导雷达采用低截获概率技术，其发射功率较低、脉冲宽度较窄、或工作频率不断变化，使得干扰机难以有效地截获和分析雷达信号。

3. 多传感器融合： 现代精确制导武器往往采用多种传感器（如红外、光学、GPS等）进行目标定位和导航。即使雷达被成功干扰，其他传感器仍可能提供制导信息，降低了单一干扰手段的有效性。

4. 干扰识别与抑制： 先进的雷达具备干扰识别和抑制能力，能够检测到异常的信号特征，并通过旁瓣对消、脉冲分选、距离门锁定等技术来降低干扰的影响。

为了克服这些挑战，未来针对脉压末制导雷达的RGPO干扰技术将朝着以下方向发展：

1. 更强大的波形分析和复制能力： 提高干扰机的带宽、动态范围和处理速度，以便能够分析和复制更复杂的雷达波形。

2. 智能干扰策略： 干扰机需要具备更高的智能化水平，能够实时分析雷达的工作状态和抗干扰能力，并根据情况调整干扰策略，例如改变拖引速度、功率、或者采用组合干扰技术。

3. 多功能一体化干扰： 将RGPO与其他干扰技术（如速度波门拖引、欺骗、噪声干扰等）相结合，形成多功能的综合干扰能力，提高对雷达的打击效果。

4. 基于机器学习的干扰： 利用机器学习技术分析雷达信号特征和干扰效果，学习最优的干扰策略，提高干扰的自适应性和有效性。

5. 针对LPI雷达的干扰技术： 研究针对LPI雷达的截获、分析和干扰技术，例如利用微弱信号检测技术、无源干扰等

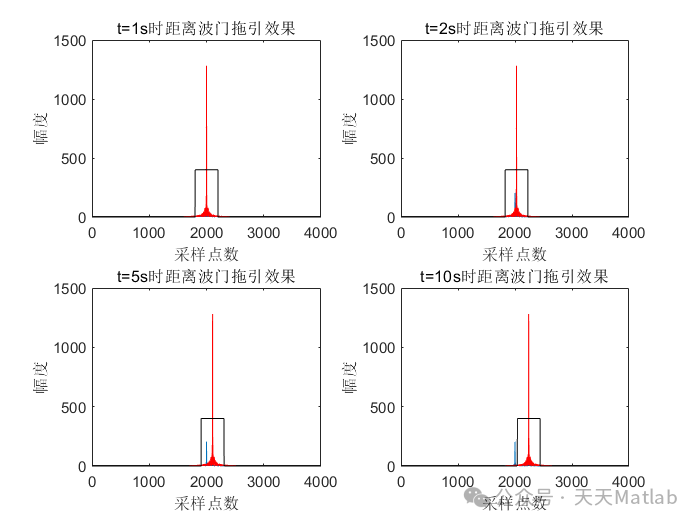

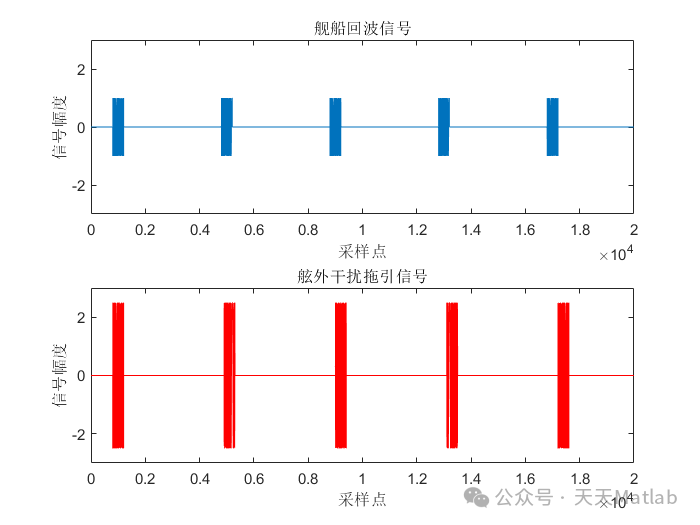

⛳️ 运行结果

🔗 参考文献

[1] 张小林,沈福民,刘峥.末制导雷达抗距离拖引干扰的一种有效途径[J].制导与引信, 2003, 24(4):4.DOI:10.3969/j.issn.1671-0576.2003.04.011.

[2] 杨红星,江晶,周红峰.针对反舰导弹的距离波门拖引干扰使用研究[J].现代防御技术, 2010(2):5.DOI:10.3969/j.issn.1009-086x.2010.02.013.

[3] 杨红星,江晶,刘树峰.雷达支援下的距离波门拖引干扰反导研究[J].空军雷达学院学报, 2009(006):023.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除

 👇 关注我领取海量matlab电子书和数学建模资料
