前言：AUTOSAR CanSM 简介

1. BUSOFF 恢复的前置条件

1.1 CAN 控制器 BUSOFF 的响应动作及恢复措施

1.1.1 CAN 控制器 BUSOFF 响应动作

1.2 CAN 控制器 BUSOFF 恢复措施

2. CanSM BUSOFF 恢复流程

2.1 底层反馈BUSOFF 状态到CanSM

2.2 CanSM 重启CAN controller

2.3 快恢复和慢恢复

2.4 BUSOFF恢复状态确认

2.5 总结

前言：AUTOSAR CanSM 简介

CanSM 是 AUTOSAR 架构BSW 中的一个标准模块，主要完成CAN网络状态管理；提供的功能主要包括：

通讯模式切换

COMM_NO_COMMUNICATION

COMM_SILENT_COMMUNICATION

COMM_FULL_COMMUNICATION

BUSOFF 恢复管理
波特率切换
唤醒确认管理

CanSM接收其他模块（如ComM，Dcm 等）的通讯模式切换请求，按照CAN网络状态管理的逻辑，通过调用CanIf 下层接口，实现对CAN controller 或CAN transceiver 工作状态的切换；或者反过来向其他模块反馈CAN 网络状态；

我们从 AUTOSAR CanSM(1) -- CAN 网络初始化及启动流程-CSDN博客已经了解到CAN 网络的初始化和启动流程；

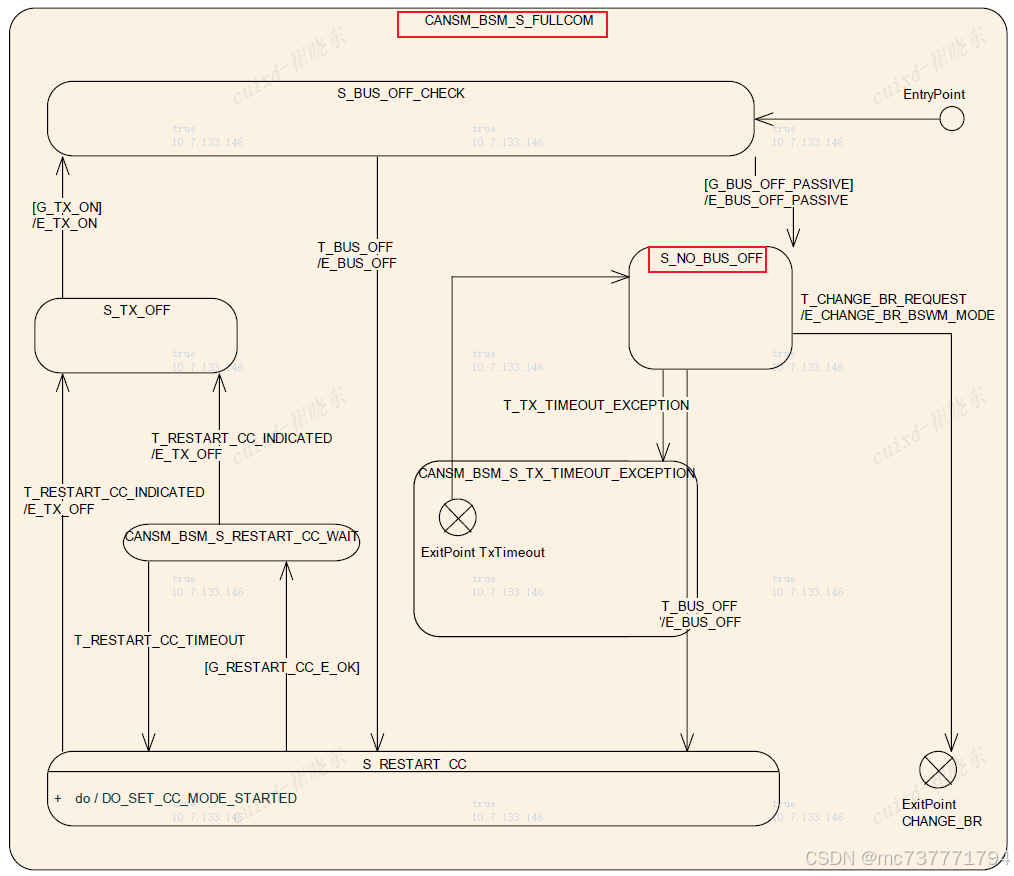

在网络没有故障的情况下，CanSM 启动后会保持在FULLCOM 状态的 NO_BUS_OFF 子状态，PduMode 保持在CANIF_ONLINE，通讯模式保持在COMM_FULL_COMMUNICATION，进行网络报文收发的处理；

如果在之后的通讯过程中，网络存在故障（比如CANH / CANL 短接），导致节点进入BUSOFF，一段时间后，故障又消失了，恢复到正常状态，总线出现128次连续11个bit 的隐性电平（允许恢复到正常状态），这个时候CanSM 就会执行BUSOFF 恢复流程，尝试将CAN 网络恢复到正常状态；

1. BUSOFF 恢复的前置条件

节点从BUSOFF 恢复到正常状态ERROR ACTIVE 的前置条件是：总线上的故障确实消失了，并且出现了 128次连续 11个 bit 的隐性电平，这个时候才允许执行节点状态恢复的动作；

CAN Specification 2.0 PART B (3) -- CAN message 传输错误处理、CAN节点故障状态说明-CSDN博客

1.1 CAN 控制器 BUSOFF 的响应动作及恢复措施

以Bosch M_CAN 为例说明 CAN controller 对BUSOFF 的响应动作及恢复措施；

1.1.1 CAN 控制器 BUSOFF 响应动作

MCAN 通过PSR.BO 和CCCR.INIT 两个标志位/ 控制位来指示BUSOFF事件；

BUSOFF 发生后 PSR 寄存器BUSOFF 标志位 PSR.BO 会置位，该标志位由硬件控制，用户只读，BUSOFF 恢复后 PSR.BO RESET为0；

BUSOFF 发生后 CAN controller 控制寄存器 CCCR.INIT 位会被硬件置位，停止CAN controller一些动作使节点不再参与总线活动；

1.2 CAN 控制器 BUSOFF 恢复措施

CAN controller 进入BUSOFF 后，可以通过用户代码 RESET CCCR.INIT 控制位来将CAN 控制器恢复；

RESET CCCR.INIT 后，CAN controller 会等待总线上出现 129次连续11个bit 的隐性位后，再将恢复到normal 状态；在切换到 normal 状态时Error Counter 也会RESET 到 0；

MCAN 提供了一些硬件机制，用户可以用来监控 BUSOFF 恢复流程：如RESET CCCR.INIT 后，总线上每出现一次连续11个bit 的隐性电平，接收错误计数器 ECR.REC 会对其进行计数，另外，PSR.LEC 也会被写入一次 Bit0Error 对应的Error Code；

用户可以通过调用 MCAL CAN driver Can_SetControllerMode 的接口函数将，控制器重新设置为STARTED 状态，RESET CCCR.INIT，来实现BUSOFF恢复的操作;

CAN controller 层面BUSOFF 处理方式用中断或者polling 都可以，它们处理BUSOFF 时执行的逻辑是相同的，不同的是，中断的方式对BUSOFF 的响应可以更快一些；BUSOOF 能否恢复主要取决于总线的状态，和用户响应BUSOFF的动作快慢关系不大；一般情况多使用polling的方式处理BUSOFF;

2. CanSM BUSOFF 恢复流程

2.1 底层反馈BUSOFF 状态到CanSM

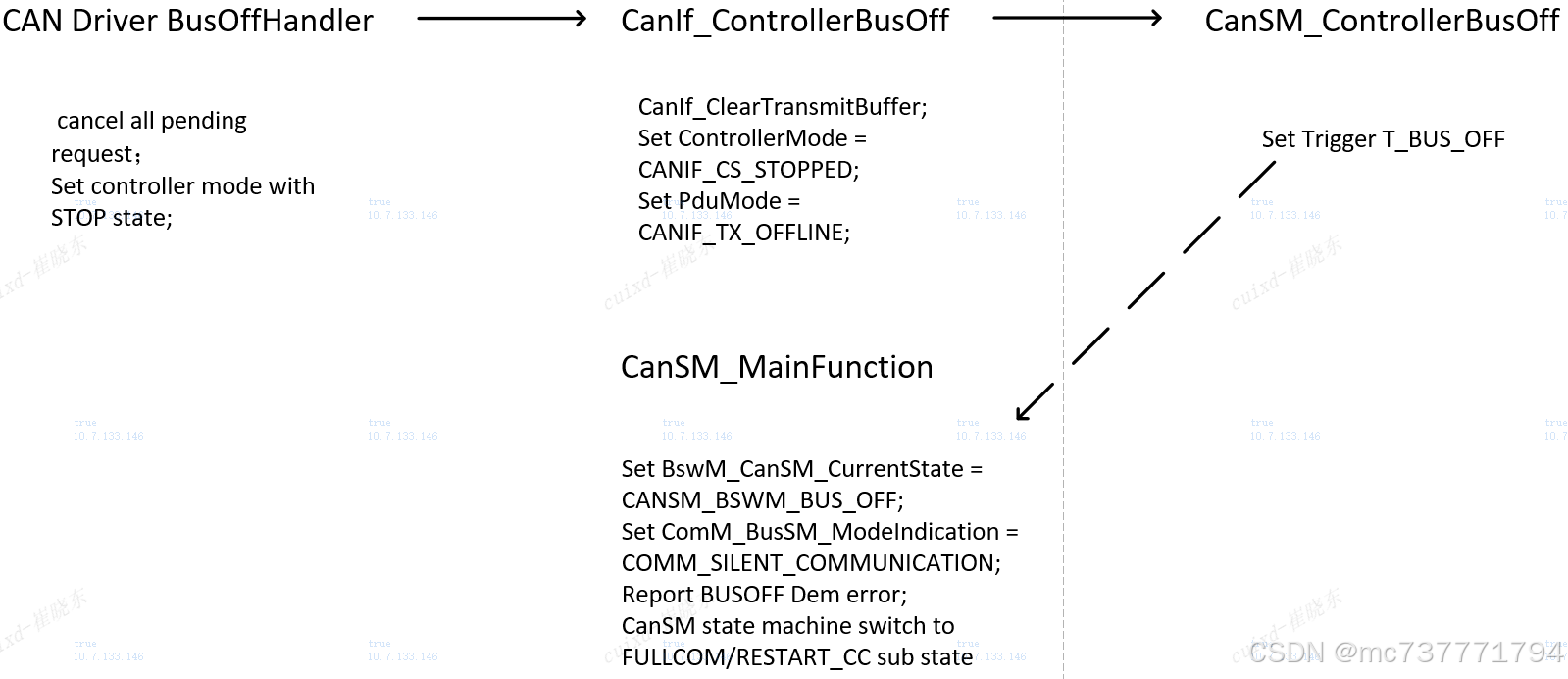

运行过程中由于CAN 网络故障，节点进入BUSOFF 状态，底层CAN driver 中的BUSOFF 处理函数会取消所有处于pending 状态的发送请求，将控制器状态设置为STOP，然后调用 CanIf_ControllerBusOff 将故障状态往上层上报;

CanIf_ControllerBusOff 会将CAN controller Mode 设置为STOPPED，将Pdu模式设置为CANIF_TX_OFFLINE，然后在调用 CanSM_ControllerBusOff 将故障状态报告给CanSM；CanSM_ControllerBusOff 中置位T_BUS_OFF trigger 信号；

CanSM 状态机管理函数 CanSM_MainFunction 根据 T_BUS_OFF 信号将CAN网络状态设置为COMM_SLIENT_COMMUNICATION，同时通知ComM 和BswM 模块节点的BUSOFF状态，并报出BUSOFF Dem故障，然后将状态机设置到RESTART_CC 子状态，尝试进行BUSOFF 故障恢复；

2.2 CanSM 重启CAN controller

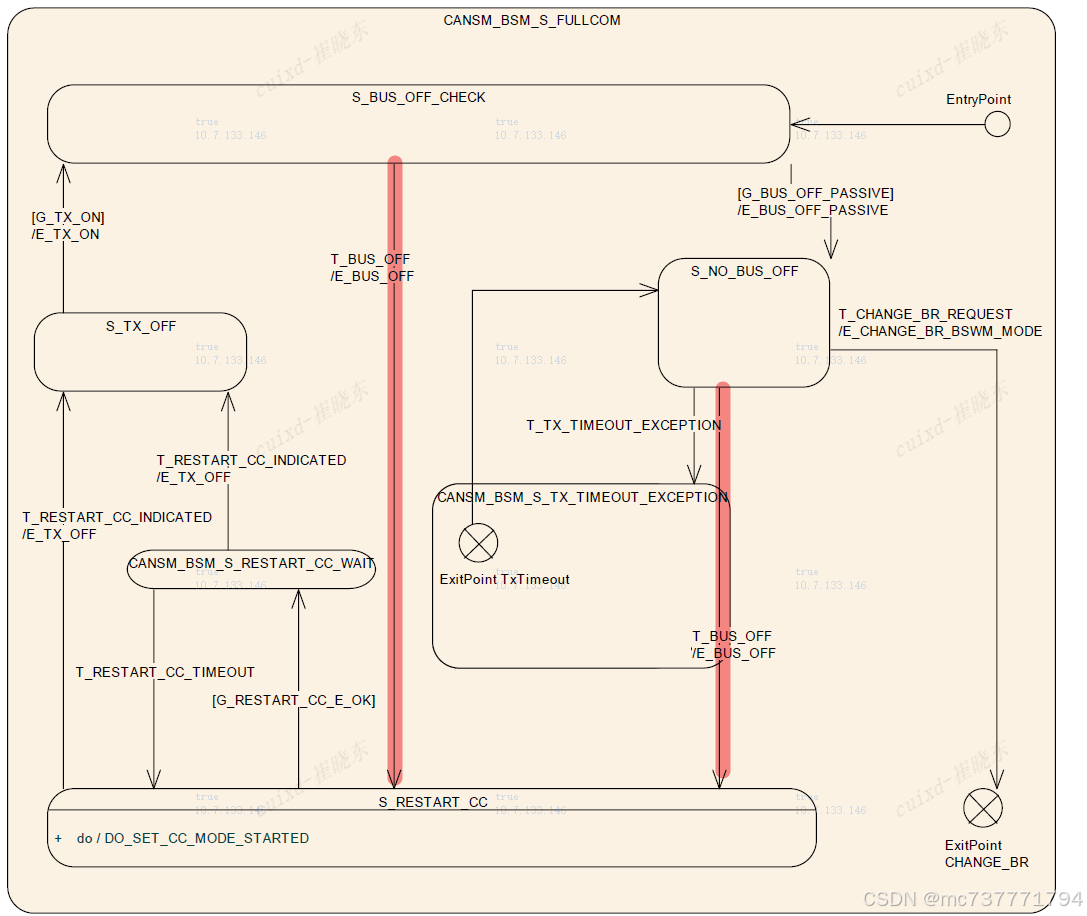

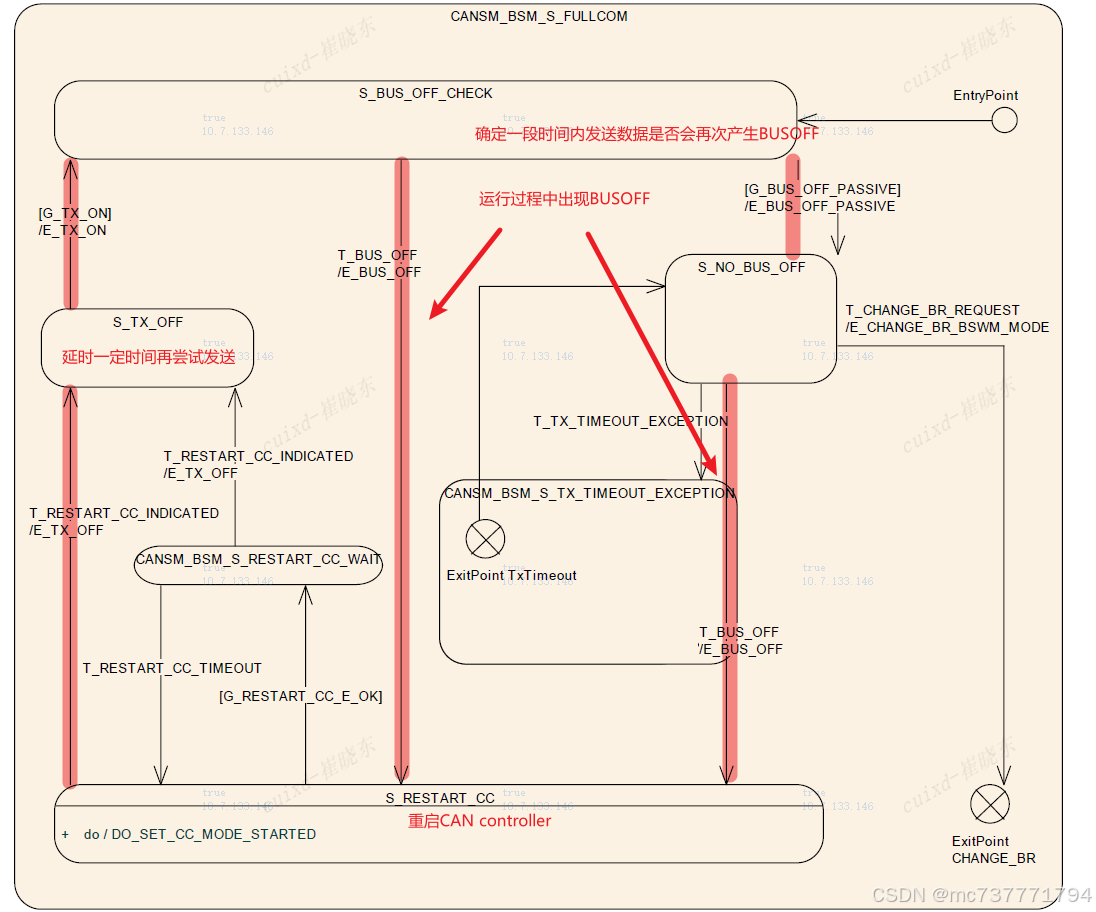

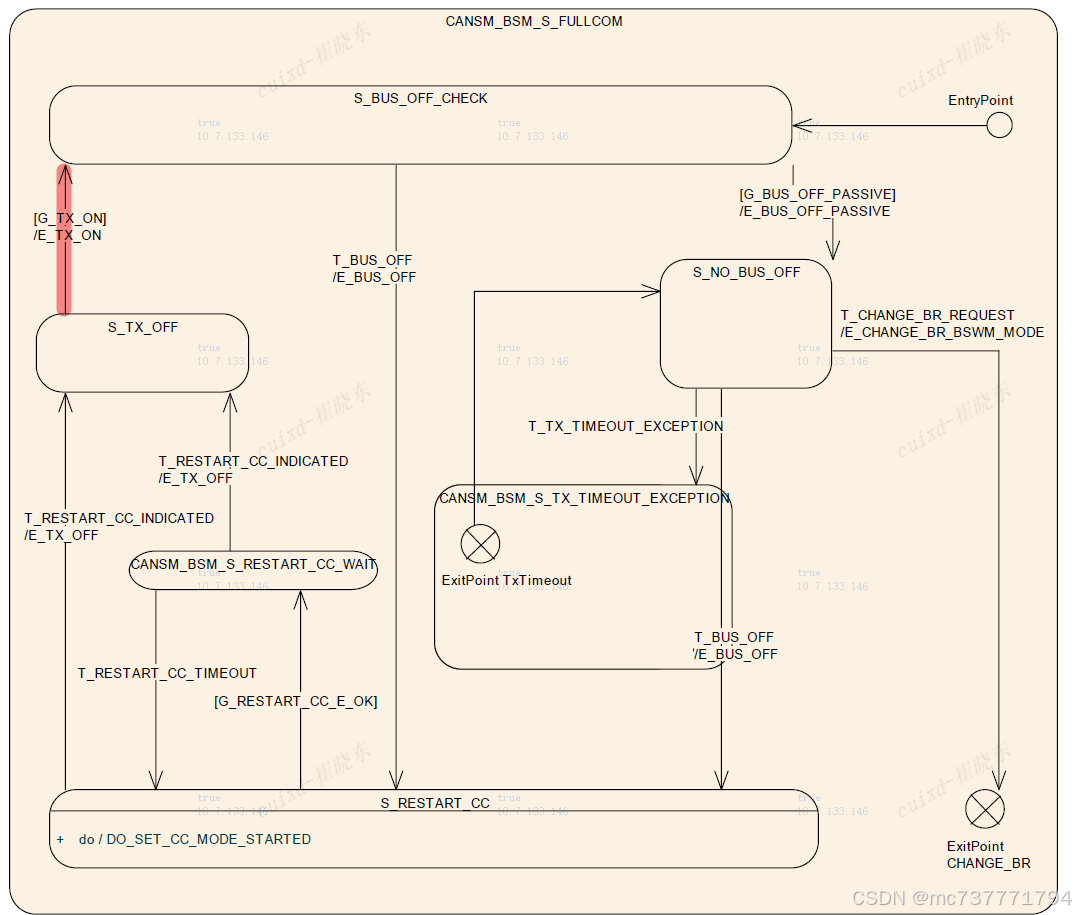

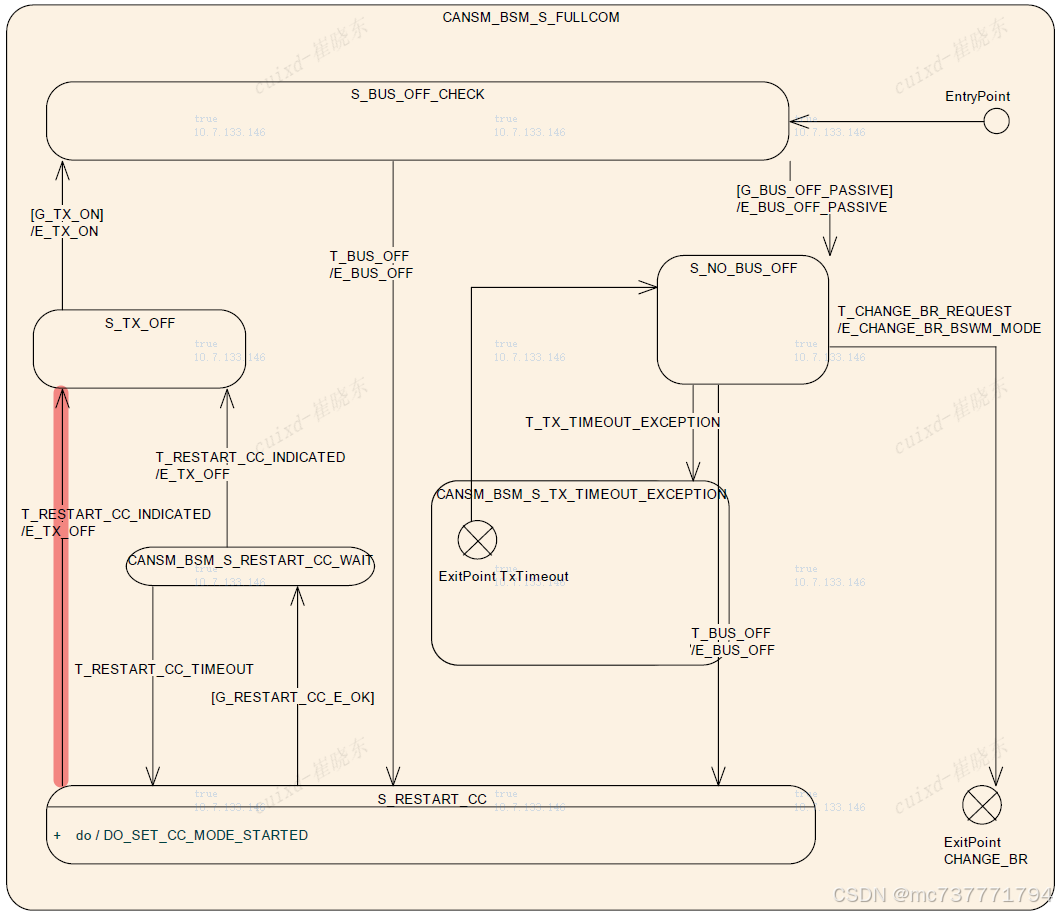

CanSM 状态机在 BUS_OFF_CHECK，NO_BUS_OFF 两个子状态时都可能由于总线故障进入BUSOFF，在收到底层处于BUSOFF 状态的反馈信号后，CanSM 会直接进入RESTART_CC 状态，通过重启CAN controller（由CanIf调用 CAN driver Can_SetControllerMode，将controller模式重新设置为STARTED），来尝试从BUSOFF 恢复；
