无人机烧钱的电磁兼容性测试，这篇文章终于讲清楚了！

无人机正在重塑物流、救援、测绘、巡逻等领域的作业模式，但这一技术革新背后，正面临着电磁干扰这一“隐形威胁”。电磁干扰不仅可能导致无人机失控坠毁，还可能使其成为“空中干扰源”，对周边设备造成连锁威胁。电磁兼容性（EMC）测试，正是这场看不见的博弈中，守护飞行安全的关键一环。

EMC测试概述

核心术语解释

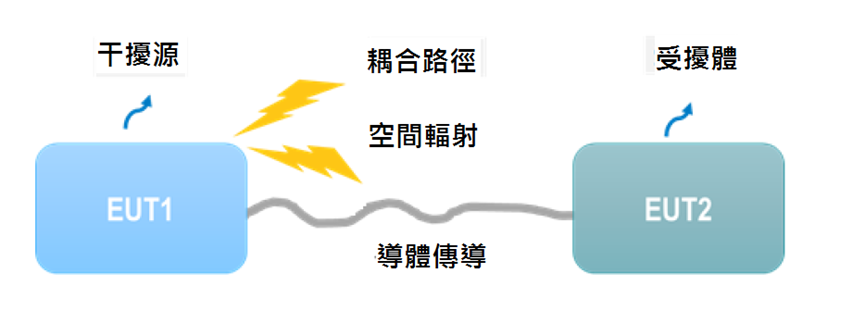

EMC (Electromagnetic Compatibility)： 电磁兼容性，包含EMI和EMS两大部分。
EMI (Electromagnetic Interference)： 电磁干扰，设备发射的噪声对其他设备造成的影响。
EMS (Electromagnetic Susceptibility)： 电磁抗扰度，设备在受干扰时保持正常运行的能力。
FAR(全电波暗室)& SAC(半电波暗室)： 两种不同类型的屏蔽测试环境。

为什么要关注EMC

**保障飞行可靠性：**复杂电磁环境下，外部干扰会导致导航、通信模块失效；EMC测试能提前发现并修复隐患。**避免“二次污染”：**无人机自身的电磁辐射若超标，不仅违反法规，还会干扰地面设备和其他飞行器。合规与市场准入：国标GB 42590-2023、GB/T 38909-2020等，对无人机EMC性能提出硬性要求，合格报告是合法运营的通行证。

EMC测试项

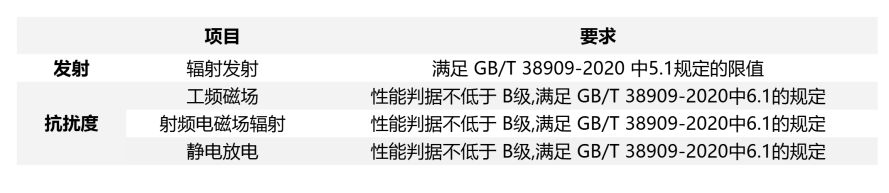

国标GB 42590-2023《民用无人驾驶航空器系统安全要求》明确要求对轻/小型无人机开展电磁兼容性（EMC）专项测试，通过系统性实验验证其在复杂电磁环境中的抗干扰性与辐射抑制能力。测试项目如下：

测试案例分析

以SU17无人机为例，结合GB/T 38909-2020标准，我们在RE测试中不断调整天线布局、加装屏蔽罩，最终将包络超标的频点压至指标内；在RS测试中，通过优化PCB走线和接地设计，实现了对高频段干扰的有效抑制。

无人机怕干扰？揭秘SU17电磁测试黑科技！

辐射发射

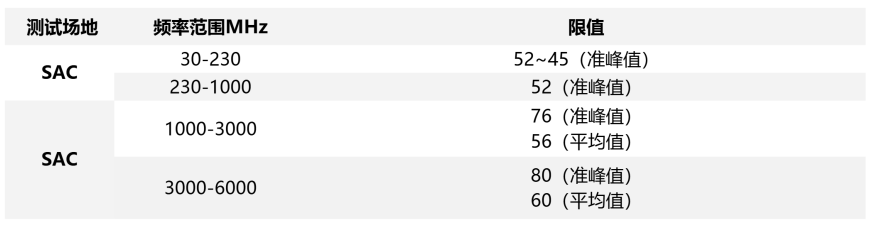

辐射发射（Radiated Emission, RE）测试的核心目的是评估电子设备在工作时向周围空间无意发射的电磁能量是否符合法规要求，以避免对其他设备或系统造成干扰。SU17选取辐射发射限值中最严苛的野外、工业环境。测量距离采用3m法。

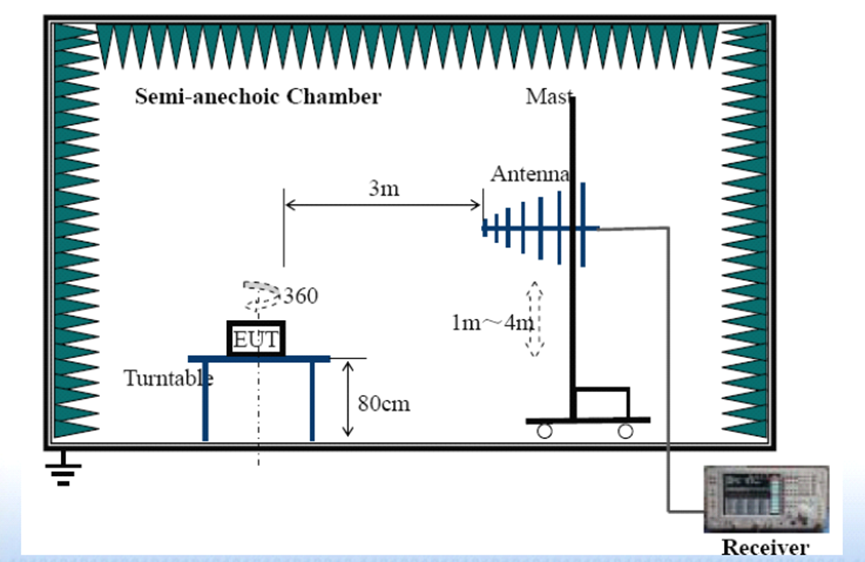

图1-RE测试场地示意图

图2-SU17整改前

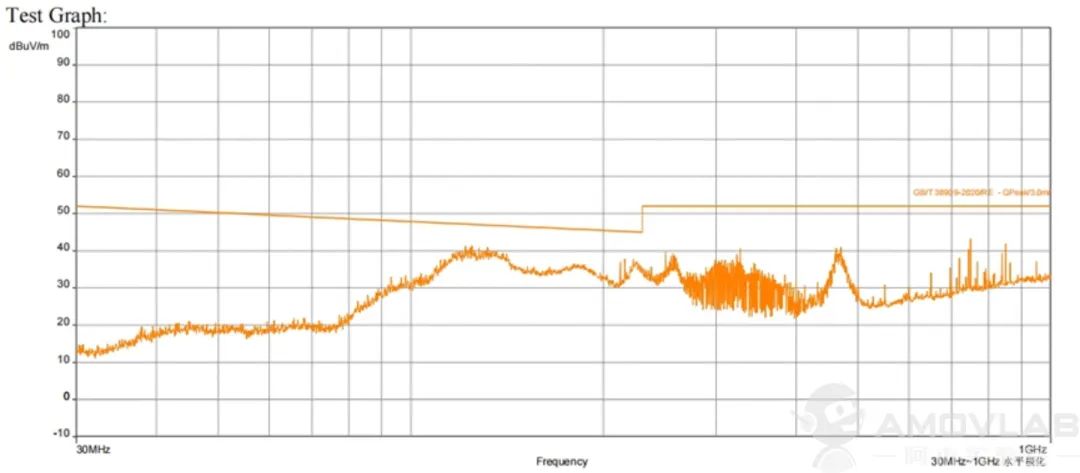

图3-SU17整改后

从对比图中可以看出，从包络超标—频点超标不断整改一一化解，使SU17最终满足指标要求（余量3dB左右）。

工频磁场

![](https://i-blog.csdnimg.cn/img_convert/d698e2e0bce207c725eb71d491c80b2d.png

工频磁场测试目的是评估电子设备在50Hz/60Hz工频磁场环境下的抗干扰能力，确保其在电力系统、工业设备或强磁场环境中能够正常工作而不受干扰。SU17按野外、工业环境场强度在30A/m测试。

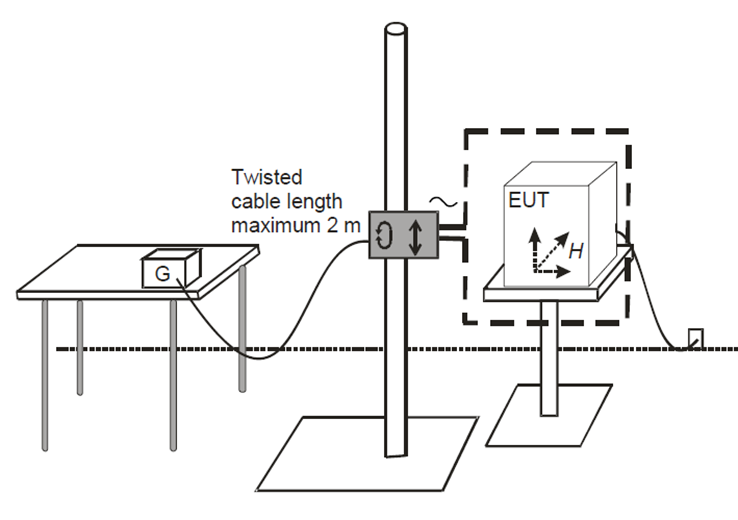

图4-RE工频磁场测试场地示意图

射频电磁场辐射

射频电磁场辐射抗扰度测试（RS）的目的是评估电子设备在高频电磁场环境下的抗干扰能力，确保其在受到外部射频信号（如无线通信、雷达、广播等）干扰时仍能正常工作。SU17按野外、工业环境场强低频段80M~1G在10A/m和高频段1.4G~6G在3A/m进行测试。

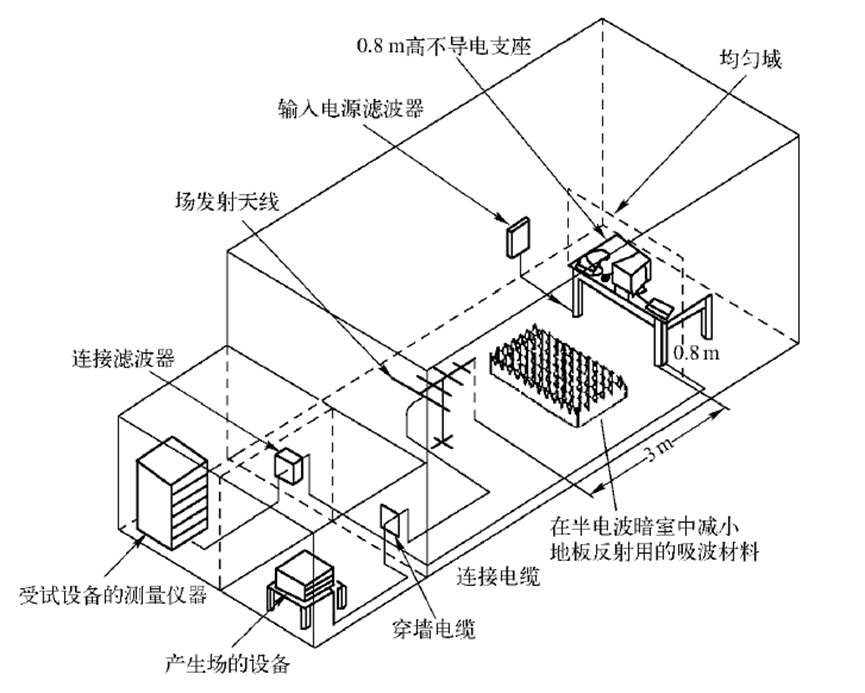

图5-RS__测试场地示意图

静电放电

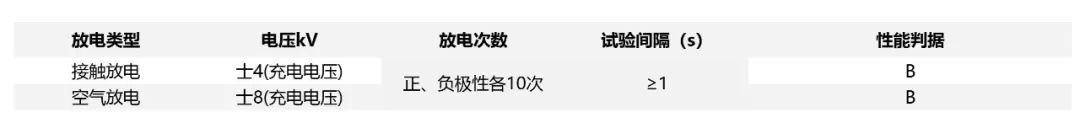

静电放电（Electrostatic Discharge, ESD）测试的核心目的是评估电子设备在遭受静电冲击时的抗干扰能力和可靠性，确保其在真实使用场景中不会因静电放电导致功能失效或硬件损坏。

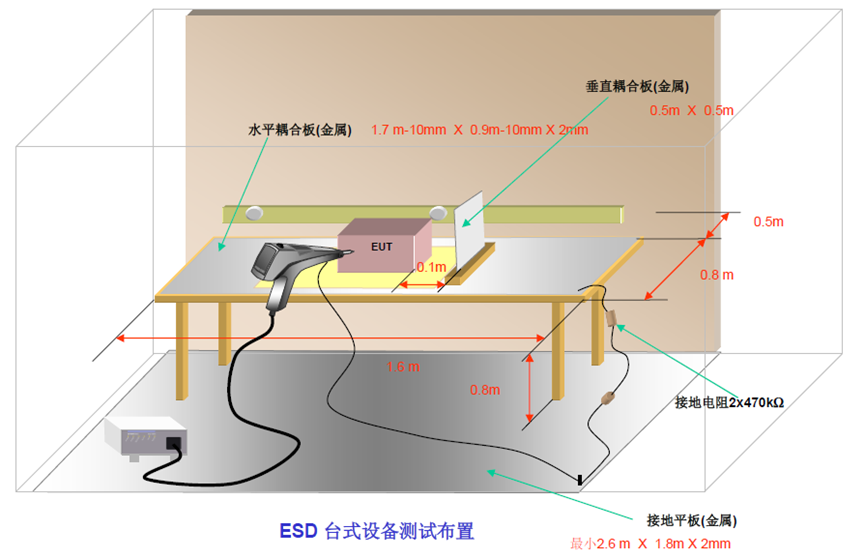

图6-ESD测试场地示意图

EMC测试不仅是法规准入的“硬门槛”，更是产品迭代的“安全阀”。随着5G、星链等新型无线技术的普及，电磁环境将更加复杂。持续深化EMC设计与验证，才能让国产无人机在低空经济的浪潮中，飞得更稳、更远。
