AutoSAR配置与实践（深入篇）6.5 PNC功能介绍_PNC架构、模块交互和EIRA/ERA/IRA介绍

PNC功能介绍(上)
一、PNC功能模块交互
二、User/PN/Channel的对应关系和场景分类
三、EIRA/ERA/IRA区别

PNC功能介绍(上)

->返回总目录<-

一、PNC功能模块交互

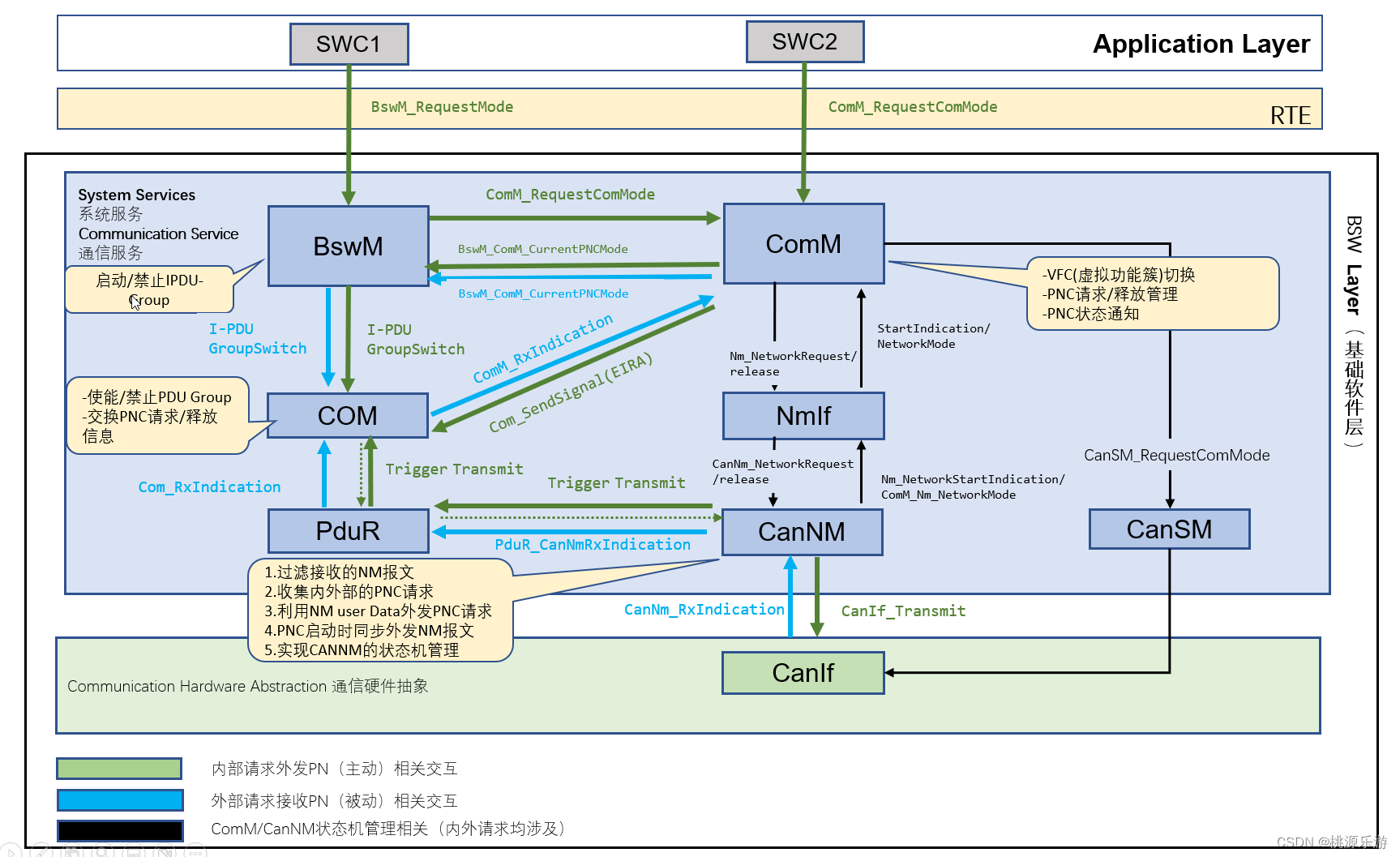

PNC的交互涉及的模块较多，为了更为清晰的展示，我们通过业务划分三类：内部PN请求、外部PN请求和内外请求共用交互(相同颜色交互为一类)，

在这里插入图片描述

1.1 内部请求PN相关交互

相关业务如上图绿线，主要是内部请求网络然后把PN信息发出。

SWC或BSWM

SWC或BSWM调用ComM 模块接口ComM_RequestComMode对ComM 相关PNC的通信请求/释放

ComM

ComM通知BSWM更新的PNC状态，BSWM根据PNC状态控制PNC内PDU组的使能/禁止
ComM 调用Com_SendSignal(
