Verilog使用$display,$strobe系统任务来打印log。
- 用$display()系统任务来显示当前变量的值。
- 用$strobe()系统任务来显示用非阻塞赋值的变量值。
- 用$monitor()监控和输出参数列表中的表达式或变量值。
$display,$strobe()
<3>$monitor() 系统函数
在SV中$monitor的使用格式与$display相同,语义上有所不同,$display是将双引号中的参数列表内容打印出来,而$monitor是在参数列表发生改变的时候,将参数列表内容打印出来。当启动一个带有一个或多个参数的$monitor任务时,仿真器则建立一个处理机制,使得每当参数列表中变量或表达式的值发生变化时,整个参数列表中变量或表达式的值都将输出显示。
例如:
$monitor($time,,"rxd=%b txd=%b",rxd,txd)。括号内的变量均为参数列表。
在多模块调试的情况下,许多模块中都调用了$monitor,因为任何时刻只能有一个$monitor起作用,因此需配合$monitoron与$monitoroff使用,把需要监视的模块用$monitoron打开,在监视完毕后及时用$monitoroff关闭,以便把$monitor 让给其他模块使用。$monitor与$display的不同处还在于$monitor往往在initial块中调用,只要不调用$monitoroff,$monitor便不间断地对所设定的信号进行监视。

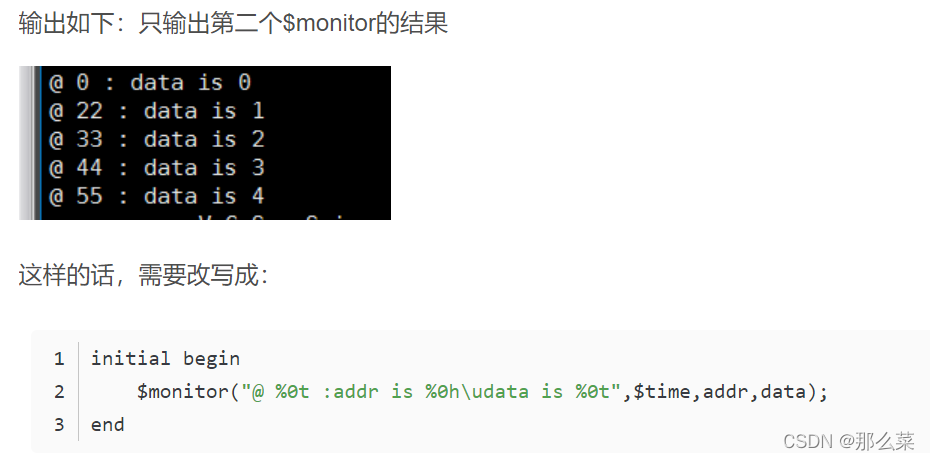

1.$monitor 进程同一时间有且仅有一个,若多次调用$monitor,新进程会代替以前的monitor进程。
2.$fmonitor可以同时存在任意个。
3.一般不用$monitor系统函数。
4.使用$monitor时,要一次把所有观测的信号作为参数在同一个$monitor用观测信号变化状态。

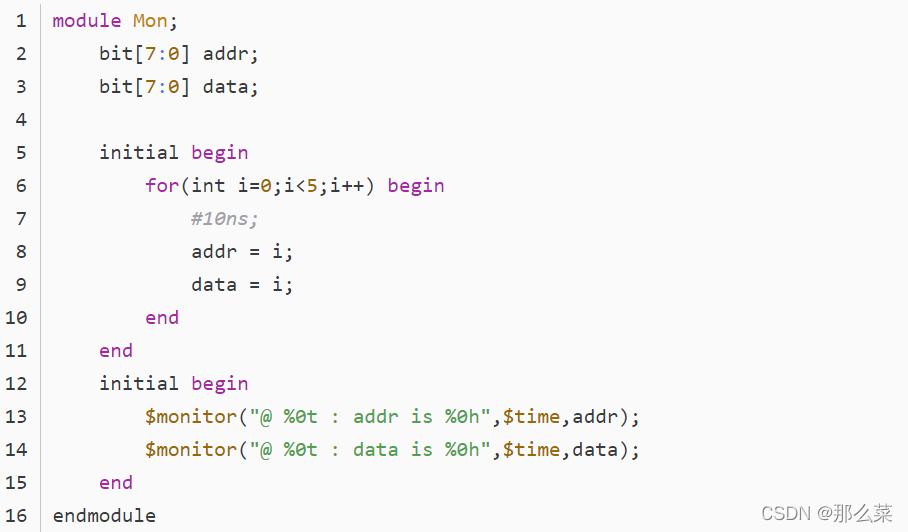

例子:
