quartus2 15.0.0以下版本打开IP核窗口

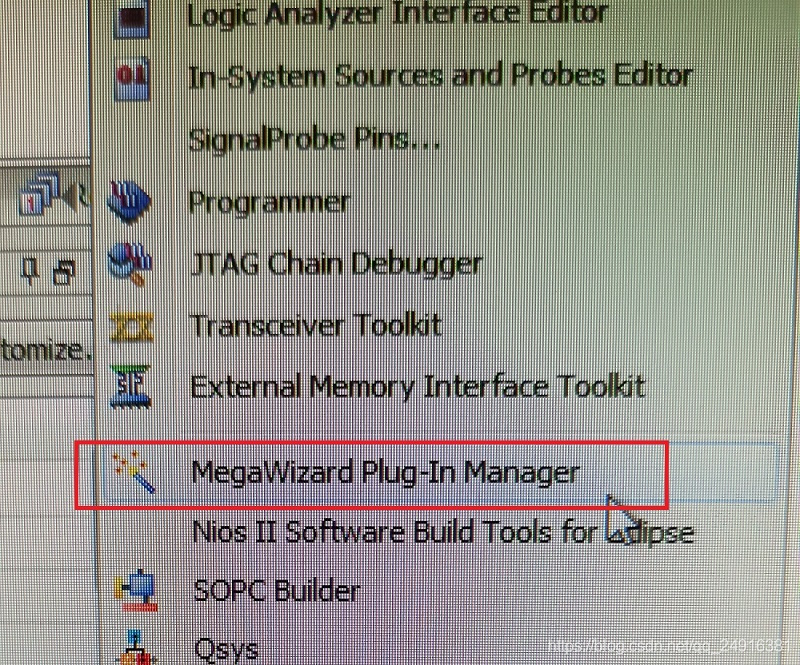

在高版本（Prime）中打开设置IP核很简单，但是老版本并不能通过搜索IP core进行选择，必须通过megawizad plugin manager进行设置。
例如pll核设置和调用。
IP核
