永磁同步电机物理量之间的关系

最新推荐文章于 2024-11-10 19:39:57 发布
最新推荐文章于 2024-11-10 19:39:57 发布
阅读量1.4k 收藏 28
点赞数 7
分类专栏： 电机控制 文章标签： 电机控制 永磁同步电机 PMSM
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_28149763/article/details/136848247
版权
本文概述了永磁同步电机的关键物理量，如额定条件、电机电流、反电动势常数与磁链常数，以及转矩与角速度的关系，同时提及了线电感和相电感的讨论，主要作为学习过程的记录，欢迎交流指正。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

写在前面：本人能力、时间、技术有限，没有对一些细节进行深入研究和分析，也难免有不足和错误之处，欢迎交流和指正。本人写博客主要是学习过程的记录。

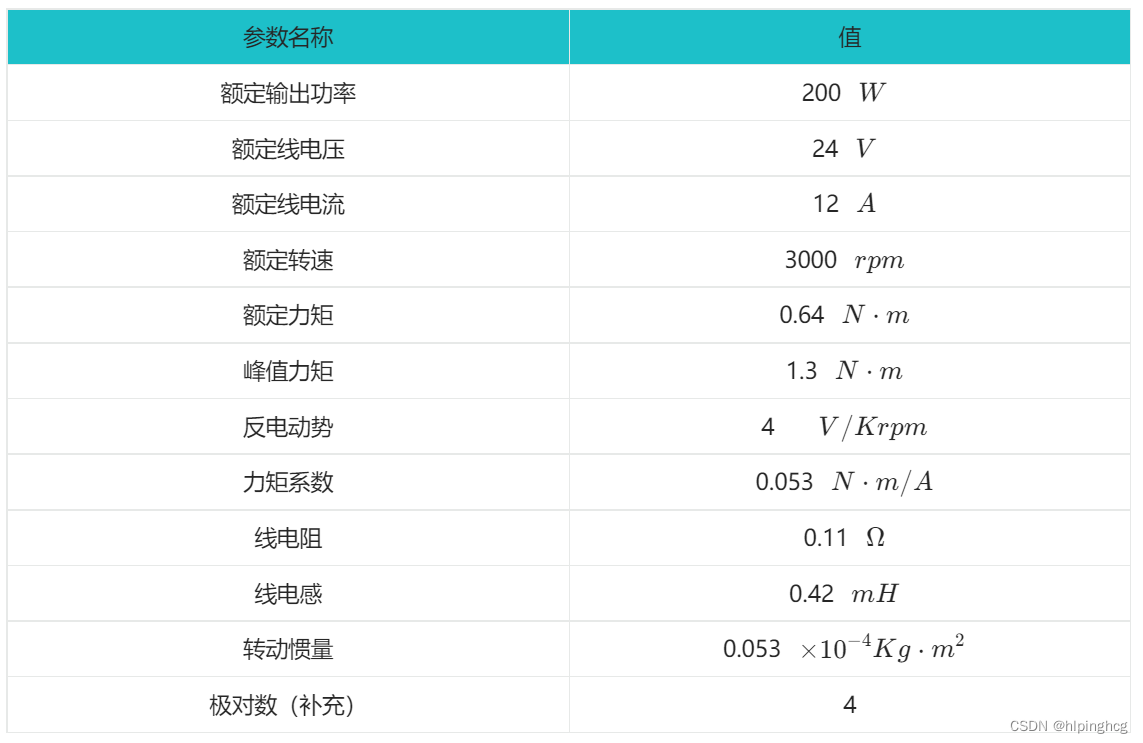

1、常见永磁同步电机物理量

在这里插入图片描述

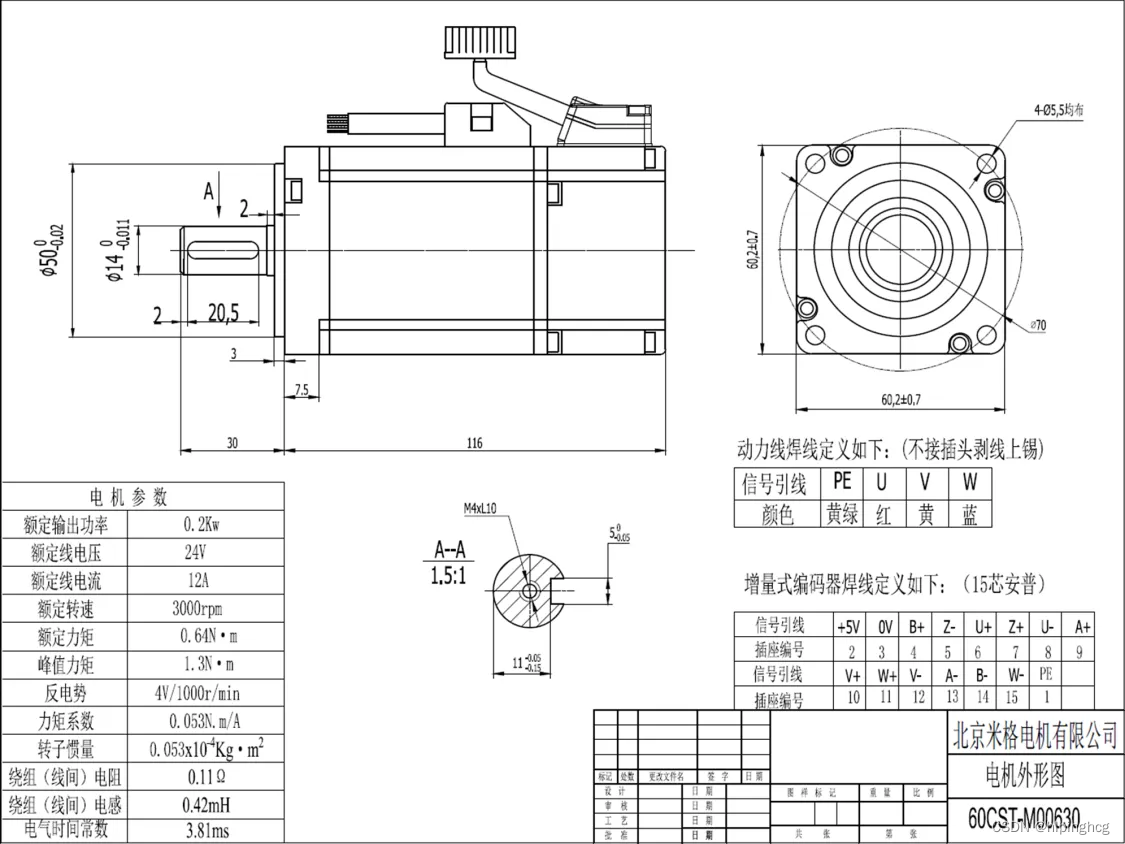

以上是米格电机的电机参数。
在这里插入图片描述

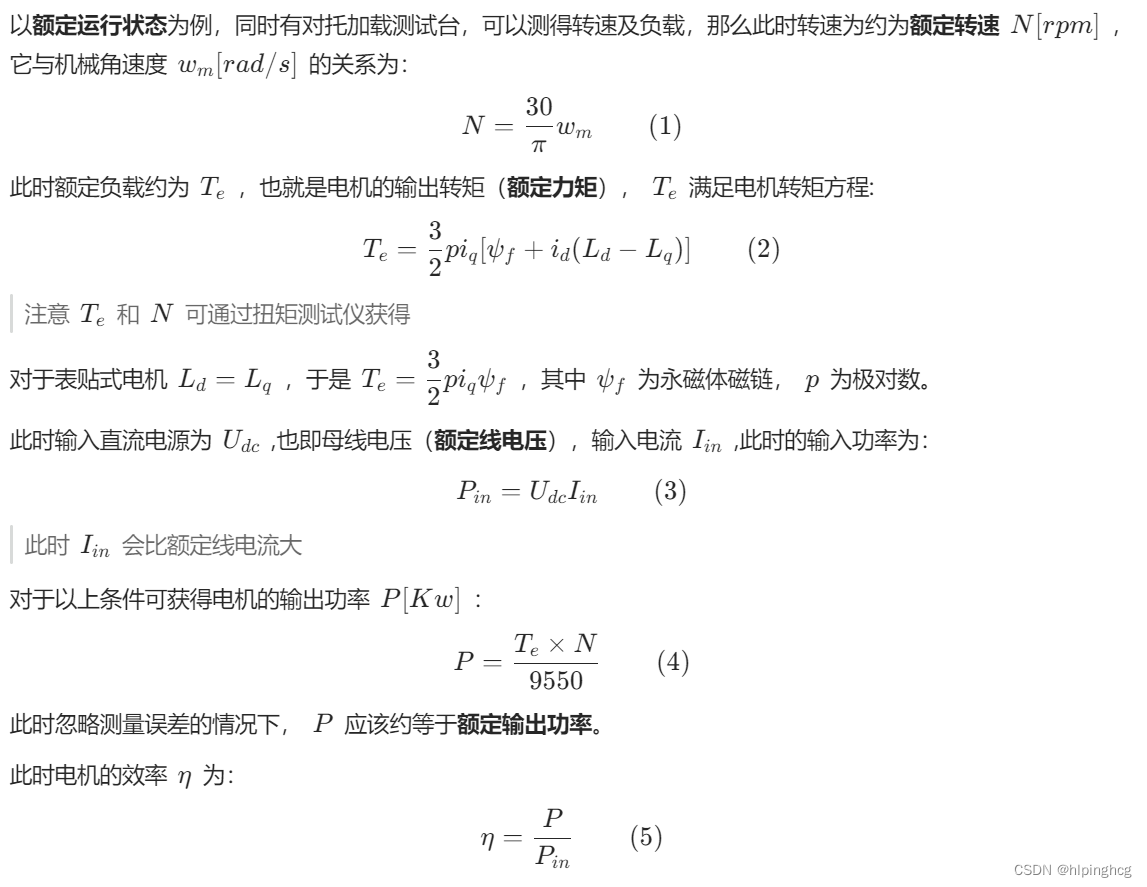

2、额定条件的一些关系

在这里插入图片描述

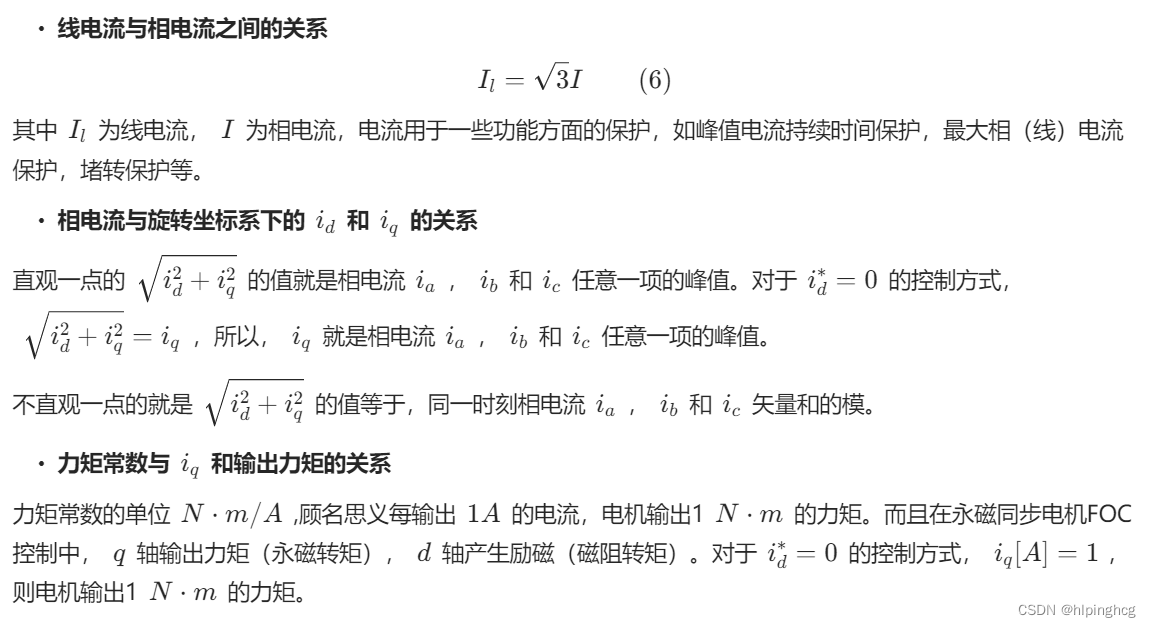

3、电机电流的一些关系

在这里插入图片描述

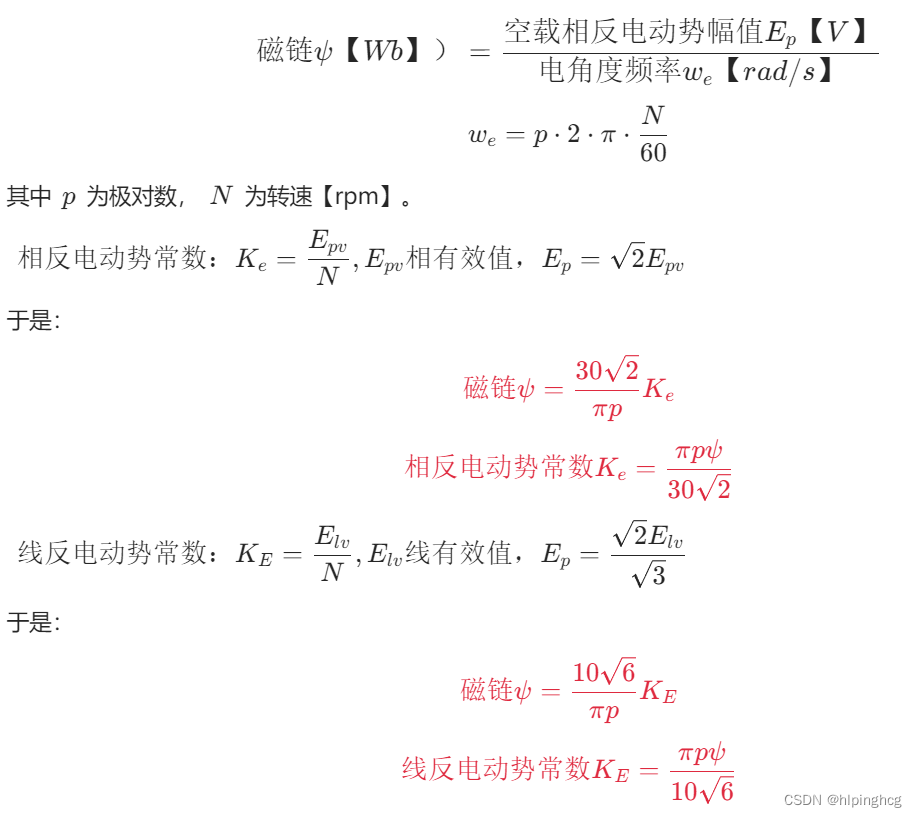

4、反电动势常数与磁链常数

在这里插入图片描述

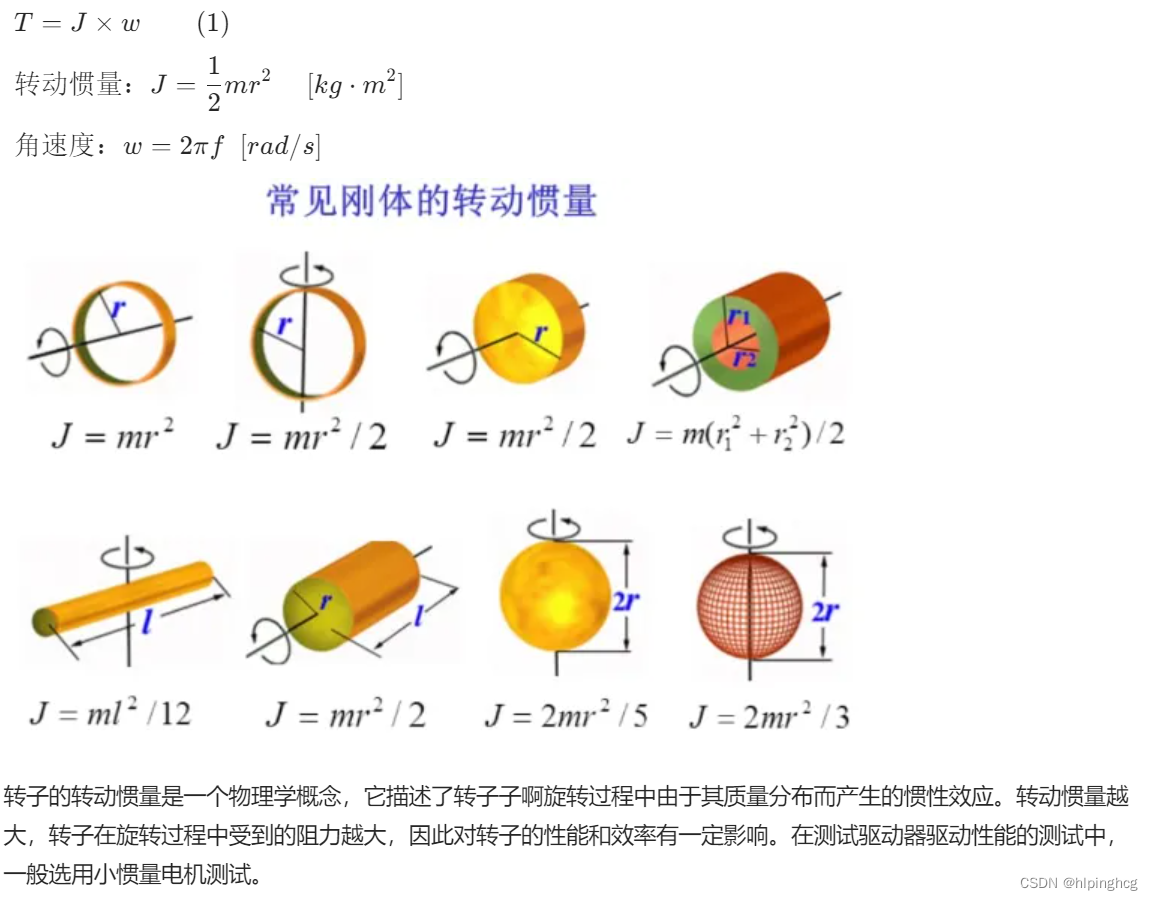

5、转矩与角速度的关系

在这里插入图片描述

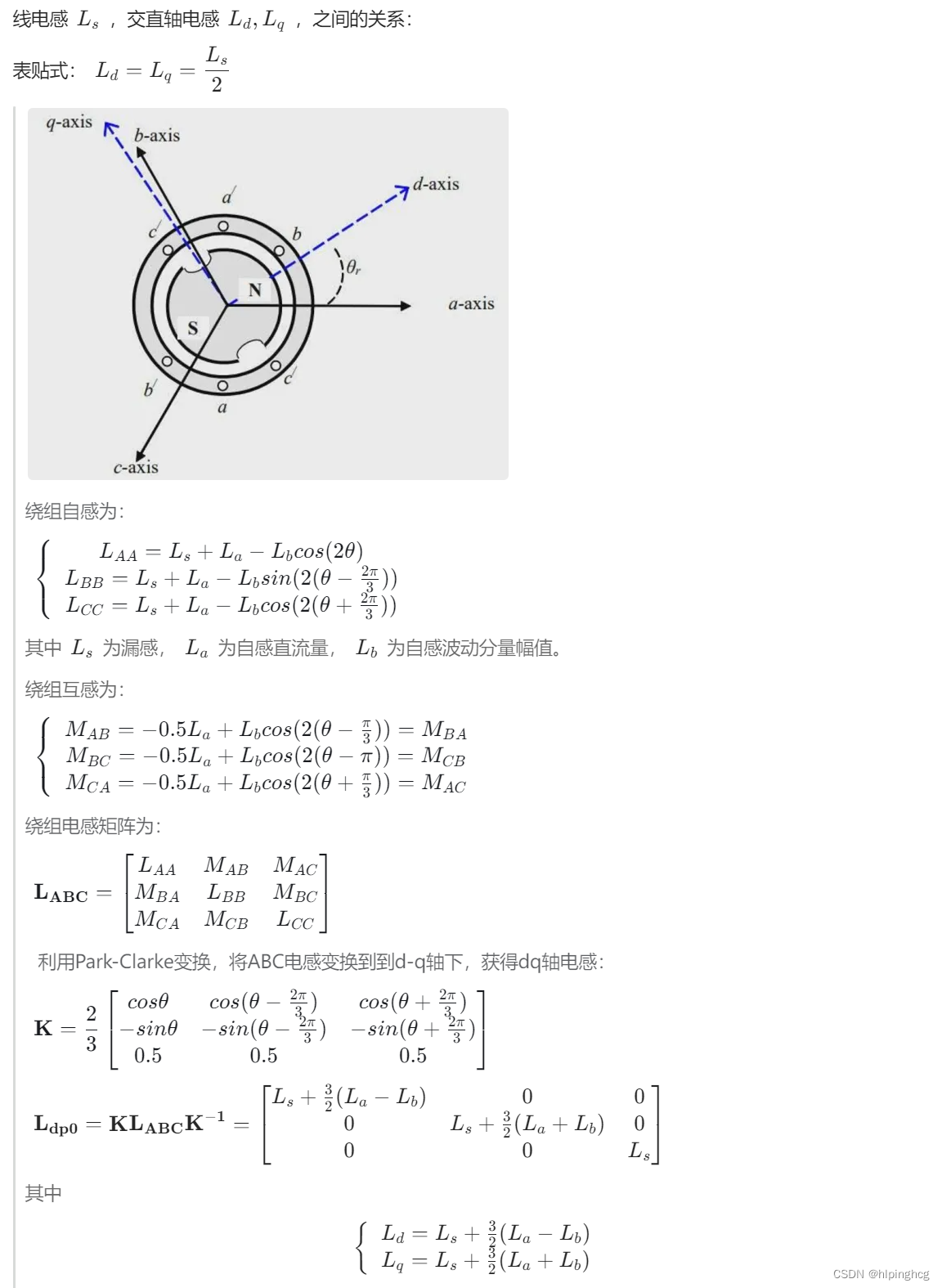

5、线电感（阻）与相电感（阻）

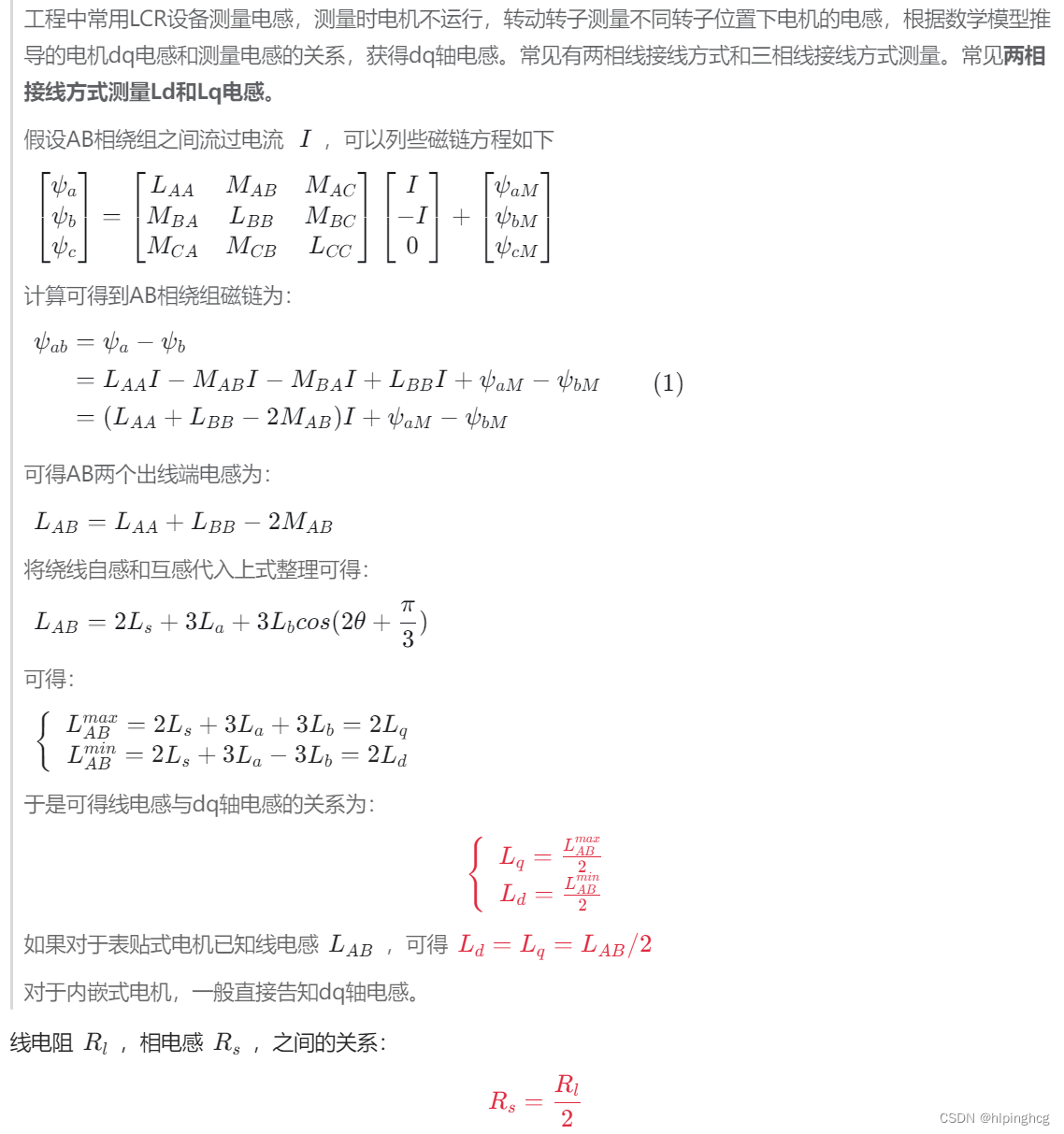

在这里插入图片描述
在这里插入图片描述

参考

【1】永磁同步电机电感矩阵，交直轴电感计算与测量：
https://zhuanlan.zhihu.com/p/662685455
