前言

最近做项目是关于大模型的AI推理与训练芯片，前期选型，由一开始的LPDDR4与LPDDR5，到最后选择GDDR6。对GDDR6有了一定的理解，将个人笔记整理出来；方便以后学习使用。

什么是GDDR？

GDDR的全称叫Graphics Double Data Rate;就是专门用于图像处理的DDR。

GDDR相对于DDR的优势和缺点：

优点

GDDR 传输速率更高，GDDR6能到20Gbps

缺点

（1）GDDR没有rank，芯片容量扩展困难。只能靠clamshell进行翻倍

（2）GDDR的延迟相对DDR较大。

综上看，GDDR适合于大带宽，对延迟不敏感的场景。所以GDDR一般只用于GPU；对于复杂场景的SOC，一般都是选择DDR或者LPDDR。

GDDR6的两种模式

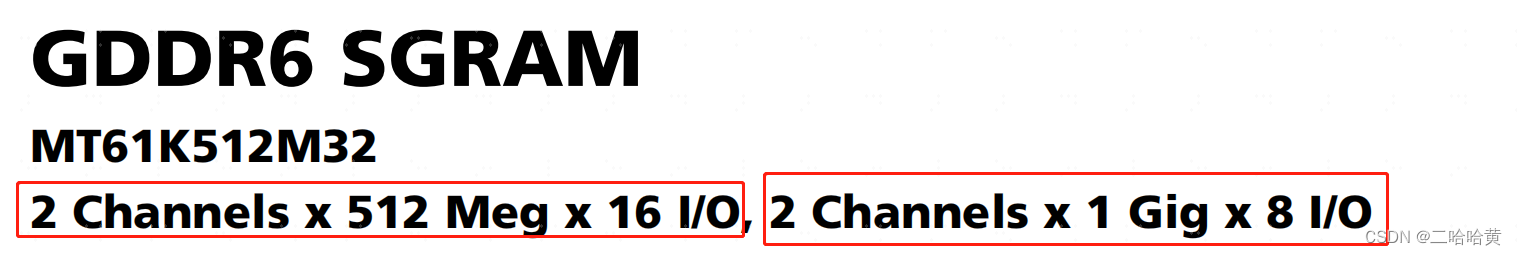

根据颗粒的文档能看出，GDDR6有两种模式，一种是X16，就是一个channel的DQ位宽是16位；另外一种是x8，一个channel的DQ位宽是8位。

注意：这不是两颗不同的芯片，而是一颗芯片中的两种工作模式。

对于x8模式，就是clamshell。什么是clamshell，下面介绍。

Clamshell

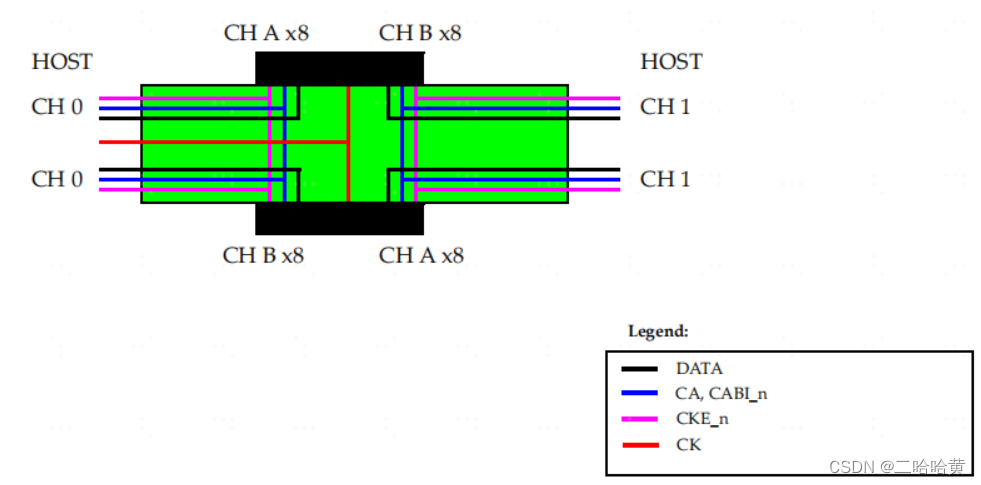

什么是clamshell，就是在PCB板上，正反面贴。CA地址线共用，DQ拆分为两个x8使用。直接上图。

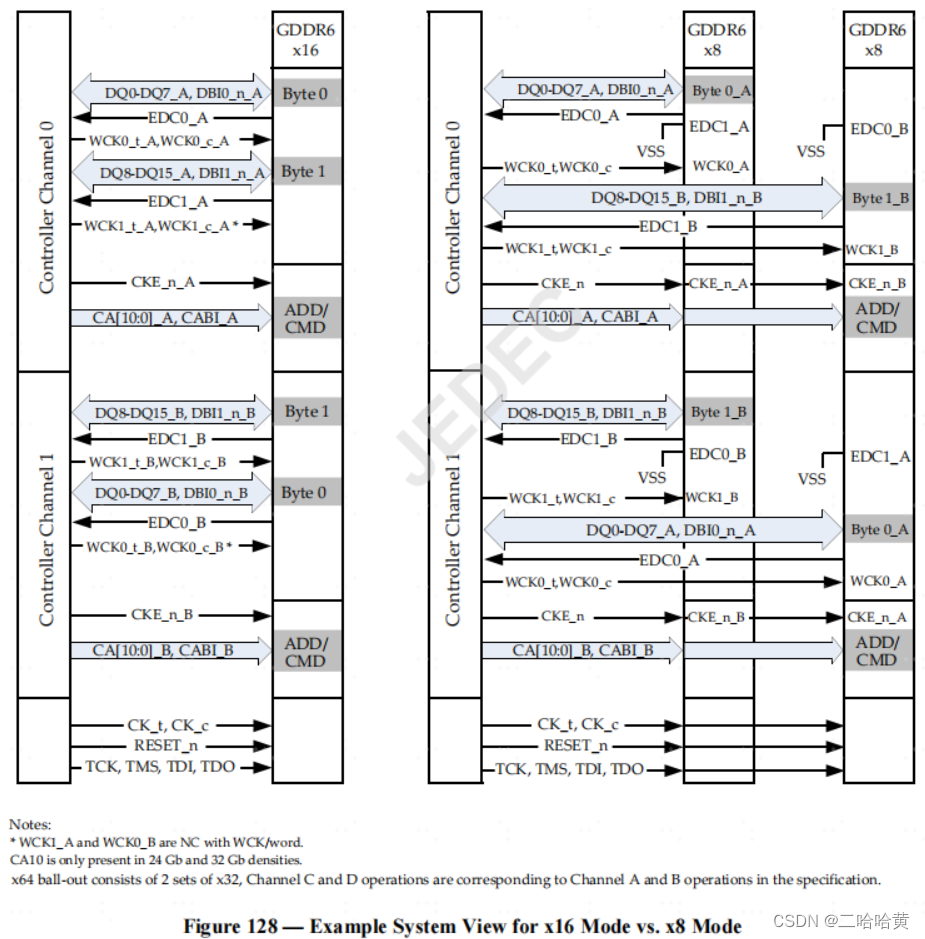

正常情况下，GDDR6有两个channel，一个channel的DQ位宽是16位的，phy这边正好一一对应。如果是clamshell模式，一个颗粒也是两个channel，但一个channel只有8bit位宽。phy这边一个channel是16bit，所以phy这边一个channel可以对应clamshell模式颗粒的两个channel。为了保证phy这边能同时控制两个颗粒，所以phy发出来的CA是共用的。为了方便CA的阻抗和延迟对应，所以将颗粒分布放在PCB的上层和底层。

但颗粒只有一种，那么顶层的颗粒是channelA的位置，正好对应底层颗粒channelB的位置。所以CA对应两个颗粒中不同的channel。

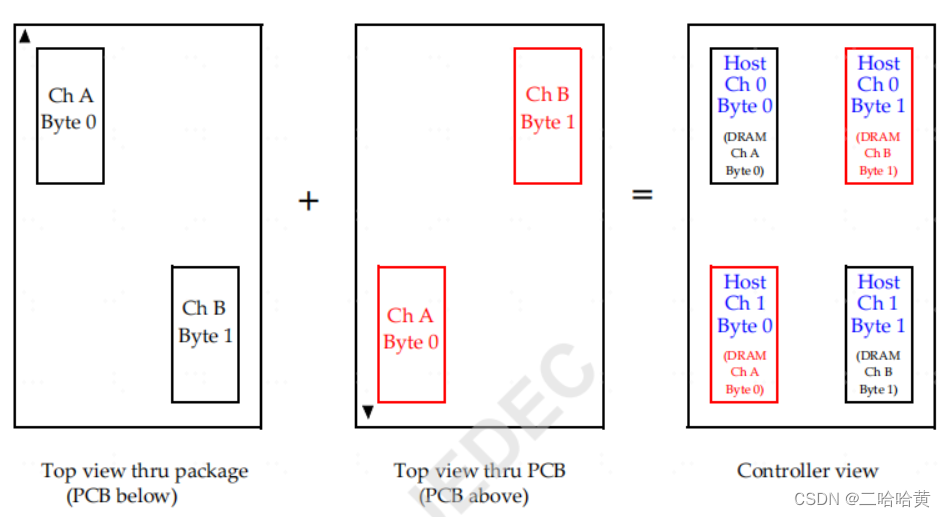

为了方便DQ的走线，选择哪个byte，厂家也是做了考究。让channelA的byte0和另外一个颗粒的channelB的byte1组合起来，这样在上下两层DQ不会出现正好上下对应的情况。方便DQ的布线。

clamshell可以使得容量扩容一倍，因为现有的GDDR6颗粒最大只有16Gb，而且没有CS，可以利用rank扩容，所以一般情况下，都会采用clamshell的方式进行扩容。clamshell对PCB的板的层数和布线会多一些要求。

为什么GDDR6能到20Gbps这么高的速率呢？

暂时没有看到合理的解释。如果WCK=10GHz，那么就是跟DDR一样的双倍采样。
