GDDR6 协议 （1）

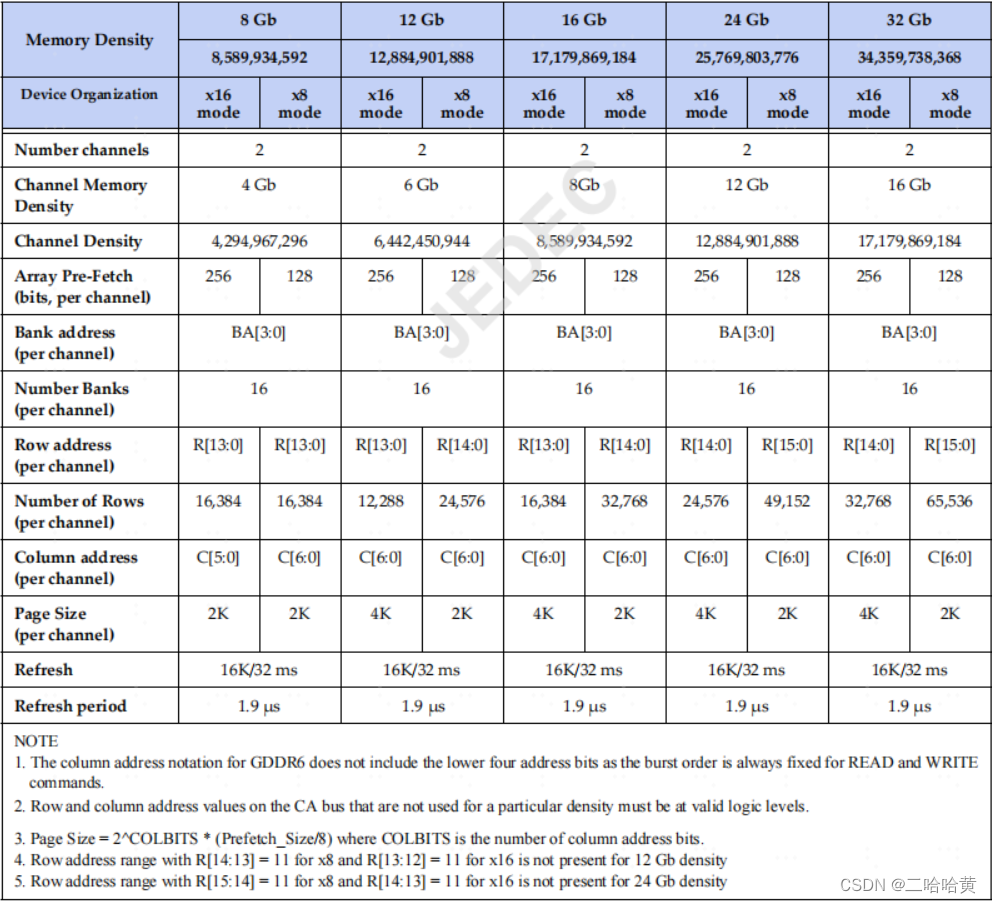

容量计算

16 Gb = 2 Channels 512Mb x 16 2 x (32Mb x 16 x 16 banks) / 2 Channels 1Gb x 8 2 x (64Mb x 8 x 16 banks)

32 Gb = 2 Channels 1Gb x 16 2 x (64Mb x 16 x 16 banks) / 2 Channels 2Gb x 8 2 x (128Mb x 8 x 16 banks)

（1）x16和x8的区别在于row地址位宽不一致。

（2）理论上GDDR6最大能到32Gb

（3）page size=2^col_addr_width  * prefetch/8= 2^7 *16*16/8=4096=4k;prefetch=BL*DQ_width

关键features

（1）CA是CK双边沿采样

（2）WCK与DQ之间比率可以是1：4（QDR）也可以是1：2(DDR)

（3）mask写不通过DMI信号实现，而是利用CA命令完成。

（4）存在DBI和CABI。数据和CA都可以反转。

（5）读写操作可以利用EDC，完成CRC校验。CRC校验有两种，一种是full rate一种是half rate。

（6）支持per-bank refresh，因为有16个bank，也支持per-2bank refresh

（7）温度监控选择self refresh rate和partial array self refresh

（8）x8 与x16 mode

（9）pseudo-channel mode（PC mode） ，为了减少pin脚,一个CA同时驱动两个channel的CA。

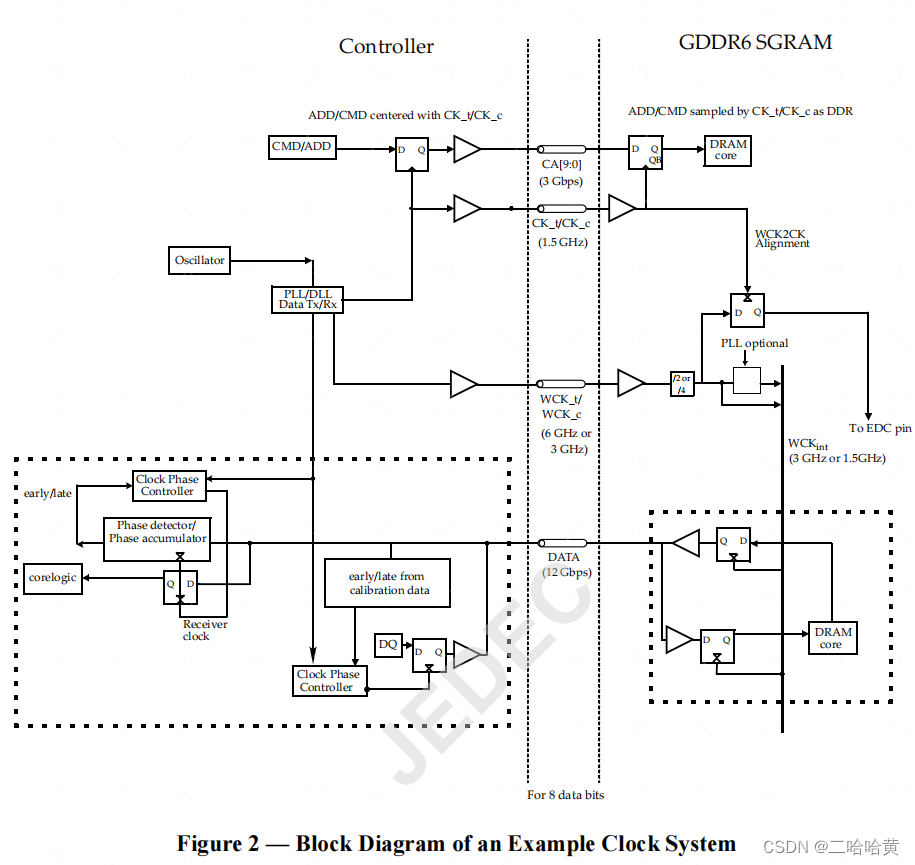

时钟

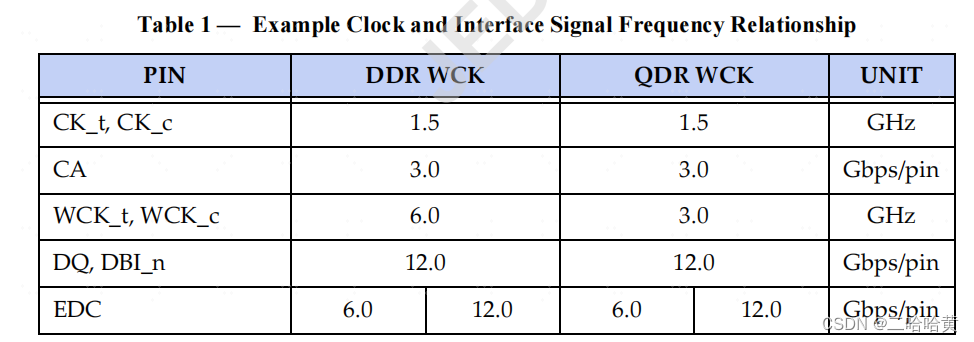

GDDR6支持DDR和QDR模式

电源

• 1.35 V +/- 0.0405 V supply for device operation (V DD )

• 1.35 V +/- 0.0405 V supply for I/O interface (V DDQ )

• 1.8 + 0.108 V / - 0.054 V supply for V PP

初始化流程

（1）正常上电，复位拉低，然后配置初始配置：

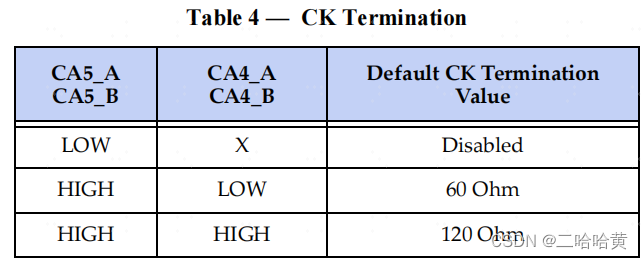

a. Drive CA[5:4]_A and CA[5:4]_B both LOW or HIGH for the desired CK ODT

 设置CK ODT的值

b. Drive EDC1_A and EDC0_B both HIGH for x16 mode or LOW for x8 mode

选择哪种模式，x16与x8 mode

c. Drive CA6_A and CA6_B both HIGH for 2 channel mode or LOW for PC mode

channel mode与PC mode选择

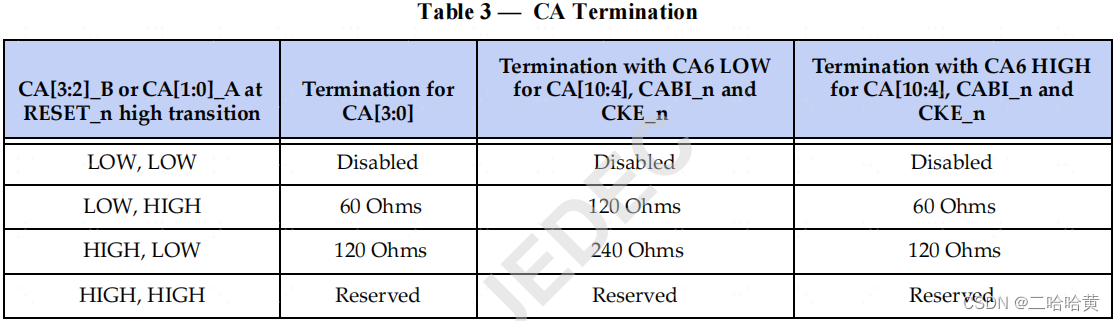

d. Drive CA1_A and CA0_A per Table 3 to select CA bus termination strength for

Channel A.

e. Drive CA3_B and CA2_B per Table 3 to select CA bus termination strength for

Channel B

配置CA的ODT

d. Drive CK_t, WCK_t to static LOW level, and CK_c, WCK_c to static HIGH level.

（2）然后将复位释放，满足相应的时间后。配置MR15,开始CA training。MR15是特殊的MR寄存器，属于CK单边沿采样的，放开了延迟需求。

（3）CA training完成后，就可以读写MR寄存器了，设置WCK的模式。

（4）提供WCK

（5）然后配置MR寄存器。包括如下：

a.是否使用PLL

b.选择WCK2CK对齐的点

c.设置WLmrs，RLmrs，CRCWL,CRCRL

（6）发送两个REFab命令

（7）做必要的training训练。
