目的

PBR(Physical Based Rendering) 可以说是很多游戏开发的标配了，理解Unity内部PBR的实现，对我们来说有几点意义：

可以让我们对Unity内部材质各种参数的调节有个 更理性的认识 ；
可以在其它建模工具中进行此 PBR的插件实现 ，使得建模时就能看到Unity引擎中的光照效果；
可以让我们对PBR关照有个系统的认识，便于对其进行改进（估计要读好几篇论文==）；
等等

前言

我们采用 Unity2018.3.6版本的内置Shader 来进行分析，Unity官方提供各个版本的内置Shader源码，下载连接在这里；

Unity内置着色器还是挺复杂的，在常用的“Standard” Shader中便包括了前向光照、延迟光照、全局光照等多种光照模块，我们这里只针对 前向光照(forward rendering) 来进行分析；

由于其源码的复杂性，不太建议对Unity Shader掌握不熟悉的人直接去看，这里的熟悉包括 Shader的语法 ，以及Unity对Shader的包装语法，另外还有 常见的光照类型 等其它知识(厉害的人边看边查文档到也还行==)。

文章前半部分对源码框架进行了剖析，想要 直接使用光照算法 的可直接跳到 总结部分 ；

Standard Shader框架

Unity内置Standard Shader的框架 如下代码所示，各部分功能为：

Shader "Standard"
{

	Properties
	{

	...
	}

	CGINCLUDE
		#define UNITY_SETUP_BRDF_INPUT MetallicSetup
	ENDCG

	SubShader	//LOD	300
	{

	...
	}

	SubShader	//LOD	300
	{

	...
	}

	FallBack "VertexLit"
	CustomEditor "StandardShaderGUI"
}

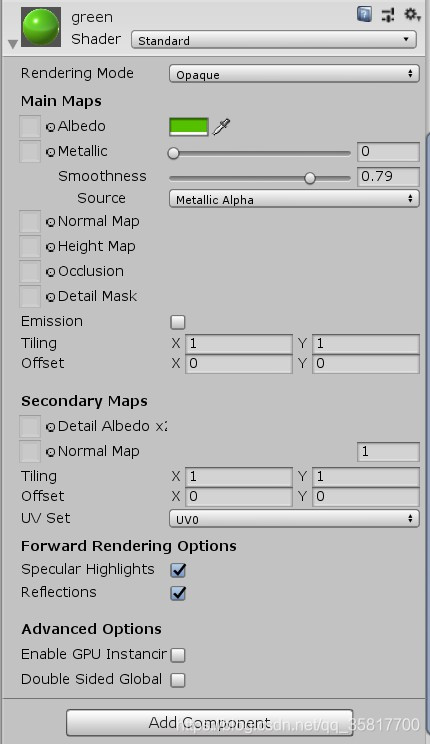

Properties为该Shader中所使用的可调节属性，对应于引擎中的这个界面；
SubShader //LOD 300为Lod Of Detail大于等于300情况下所使用的SubShader，SubShader //LOD 150同理，参考这里；
FallBack "VertexLit"表示Lod Of Detail小于150时，所使用的顶点关照，参考这里；
CustomEditor "StandardShaderGUI"表示采用StandardShaderGUI来Unity中显示Shader属性，参考这里；

由于SubSahder //LOD 300模块下的内容比较全面，包含了高LOD下更加真实的光照实现，因此我们针对此模块来进行分析，该 SubSahder 模块下的框架图 如代码所示。

SubShader
{

    Tags {
    "RenderType"="Opaque" "PerformanceChecks"="False" }
    LOD 300

    //  Base forward pass (directional light, emission, lightmaps, ...)
    Pass
    {

    ...
    }
    //  Additive forward pass (one light per pass)
    Pass
    {

    ...
    }
    //  Shadow rendering pass
    {

    ...
    }
    //  Deferred pass
    {

    ...
    }
    // Extracts information for lightmapping, GI (emission, albedo, ...)
    // This pass it not used during regular rendering.
    {

    ...
    }
}

根据注释可以知道：

Pass1针对平行光的Forward Rendering；
Pass2针对普通光源的Forward Rendering；
Pass3针对Shadow Rendering；
Pass4针对Deferred Rendering；
Pass5针对Global Illumination；

由于我们主要学习的PBR光照的实现，并不针对渲染流程进行研究，因此我们 针对Pass1进行研究 ，Pass2与Pass1研究方法类似，所以就不费更多篇幅。 Pass1的框架图 如下代码所示，

Pass
{

    Name "FORWARD"
    Tags {
    "LightMode" = "ForwardBase" }

    Blend [_SrcBlend] [_DstBlend]
    ZWrite [_ZWrite]

    CGPROGRAM
    #pragma target 3.0

    // -------------------------------------

    #pragma shader_feature _NORMALMAP
    #pragma shader_feature _ _ALPHATEST_ON _ALPHABLEND_ON _ALPHAPREMULTIPLY_ON
    #pragma shader_feature _EMISSION
    #pragma shader_feature _METALLICGLOSSMAP
    #pragma shader_feature ___ _DETAIL_MULX2
    #pragma shader_feature _ _SMOOTHNESS_TEXTURE_ALBEDO_CHANNEL_A
    #pragma shader_feature _ _SPECULARHIGHLIGHTS_OFF
    #pragma shader_feature _ _GLOSSYREFLECTIONS_OFF
    #pragma shader_feature _PARALLAXMAP

    #pragma multi_compile_fwdbase
    #pragma multi_compile_fog
    #pragma multi_compile_instancing
    // Uncomment the following line to enable dithering LOD crossfade. Note: there are more in the file to uncomment for other passes.
    //#pragma multi_compile _ LOD_FADE_CROSSFADE

    #pragma vertex vertBase
    #pragma fragment fragBase
    #include "UnityStandardCoreForward.cginc"

    ENDCG
}

可以看着这里有很多宏定义，但是跟我们所研究的 PBR光照相关的代码 为:

#pragma vertex vertBase
#pragma fragment fragBase
#include "UnityStandardCoreForward.cginc"

Pass2中的相关代码为：

#pragma vertex vertAdd
#pragma fragment fragAdd
#include "UnityStandardCoreForward.cginc"

即， 顶点着色器入口函数为"vertBase"，片段着色器入口函数为"fragBase"，且这些函数实现在"UnityStandardCoreForward.cginc"文件中 。因此我们的目标就是到"UnityStandardCoreForward.cginc"文件中查看"vertBase"与"fragBase"函数的实现，其 文件中代码实现部分 为：

#if UNITY_STANDARD_SIMPLE
    #include "UnityStandardCoreForwardSimple.cginc"
    VertexOutputBaseSimple vertBase (VertexInput v) {
    return vertForwardBaseSimple(v); }
    VertexOutputForwardAddSimple vertAdd (VertexInput v) {
    return vertForwardAddSimple(v); }
    half4 fragBase (VertexOutputBaseSimple i) : SV_Target {
    return fragForwardBaseSimpleInternal(i); }
    half4 fragAdd (VertexOutputForwardAddSimple i) : SV_Target {
    return fragForwardAddSimpleInternal(i); }
#else
    #include "UnityStandardCore.cginc"
    VertexOutputForwardBase vertBase (VertexInput v) {
    return vertForwardBase(v); }
    VertexOutputForwardAdd vertAdd (VertexInput v) {
    return vertForwardAdd(v); }
    half4 fragBase (VertexOutputForwardBase i) : SV_Target {
    return fragForwardBaseInternal(i); }
    half4 fragAdd (VertexOutputForwardAdd i) : SV_Target {
    return fragForwardAddInternal(i); }
#endif

由此可以知道针对平行光的 PBR光照实现分为两种情况，一种是简化版的实现，位于"UnityStandardCoreForwardSimple.cginc"文件中，一种是标准版的实现，位于"UnityStandardCore.cginc"文件中 。代码中的"vertAdd"函数与"fragAdd"函数实际为Pass2中针对普通光源所采用的顶点与片段函数。这里我们只 针对"UnityStandardCore.cginc"文件来查看"vertForwardBase"函数与"fragForwardBaseInternal"函数的实现，即标准版平行光光照下PBR的实现 。

最终我们打开"UnityStandardCore.cginc"文件终于看到了具体的实现，而不再是一吨宏定义绕来绕去。。。具体内容在下面讲解。

Vertex Shader的实现

为了便于理解，我在代码中进行了必要的注释
其实现代码为：

VertexOutputForwardBase vertForwardBase (VertexInput v)
{

    UNITY_SETUP_INSTANCE_ID(v);
    VertexOutputForwardBase o;
    UNITY_INITIALIZE_OUTPUT(VertexOutputForwardBase, o);
    UNITY_TRANSFER_INSTANCE_ID(v, o);
    UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(o);

    //将顶点坐标从局部坐标系转换到裁剪坐标系
    float4 posWorld = mul(unity_ObjectToWorld, v.vertex);
    #if UNITY_REQUIRE_FRAG_WORLDPOS
        #if UNITY_PACK_WORLDPOS_WITH_TANGENT
            o.tangentToWorldAndPackedData[0].w = posWorld.x;
            o.tangentToWorldAndPackedData[1].w = posWorld.y;
            o.tangentToWorldAndPackedData[2].w = posWorld.z;
        #else
            o.posWorld = posWorld.xyz;
        #endif
    #endif
    o.pos = UnityObjectToClipPos(v.vertex);

    //纹理坐标获取
    o.tex = TexCoords(v);

    //视线方向获取
    o.eyeVec.xyz = NormalizePerVertexNormal(posWorld.xyz - _WorldSpaceCameraPos);

    //法线从从局部坐标系转换到世界坐标系
    float3 normalWorld = UnityObjectToWorldNormal(v.normal);

    //Tangent向量从从局部坐标系转换到世界坐标系
    #ifdef _TANGENT_TO_WORLD
        float4 tangentWorld = float4(UnityObjectToWorldDir(v.tangent.xyz), v.tangent.w);

        float3x3 tangentToWorld = CreateTangentToWorldPerVertex(normalWorld, tangentWorld.xyz, tangentWorld.w);
        o.tangentToWorldAndPackedData[0].xyz = tangentToWorld[0];
        o.tangentToWorldAndPackedData[1].xyz = tangentToWorld[1];
        o.tangentToWorldAndPackedData[2].xyz = tangentToWorld[2];
    #else
        o.tangentToWorldAndPackedData[0].xyz = 0;
        o.tangentToWorldAndPackedData[1].xyz = 0;
        o.tangentToWorldAndPackedData[2].xyz = normalWorld;
    #endif

    //We need this for shadow receving
    UNITY_TRANSFER_LIGHTING(o, v.uv1);

    //获取LightMap对应纹理坐标
    o.ambientOrLightmapUV = VertexGIForward(v, posWorld, normalWorld);

    //视差贴图Tangent向量的变换
    #ifdef _PARALLAXMAP
        TANGENT_SPACE_ROTATION;
        half3 viewDirForParallax = mul (rotation, ObjSpaceViewDir(v.vertex));
        o.tangentToWorldAndPackedData[0].w = viewDirForParallax.x;
        o.tangentToWorldAndPackedData[1].w = viewDirForParallax.y;
        o.tangentToWorldAndPackedData[2].w = viewDirForParallax.z;
    #endif

    //雾效相关参数的计算
    UNITY_TRANSFER_FOG_COMBINED_WITH_EYE_VEC(o,o.pos);
    return o;
}

可以看到，顶点着色器主要进行相关顶点坐标、法线、纹理坐标、tangent向量的变换操作，没有进行实际的着色计算。

Fragment Shader的实现

仍然对主要的模块进行注释：

half4 fragForwardBaseInternal (VertexOutputForwardBase i)
{

    UNITY_APPLY_DITHER_CROSSFADE(i.pos.xy);

    FRAGMENT_SETUP(s)

    UNITY_SETUP_INSTANCE_ID(i);
    UNITY_SETUP_STEREO_EYE_INDEX_POST_VERTEX(i);

    //计算光源的衰减效果
    UnityLight mainLight = MainLight ();
    UNITY_LIGHT_ATTENUATION(atten, i, s.posWorld);

    //计算环境光遮蔽与全局光照效果
    half occlusion = Occlusion(i.tex.xy);
    UnityGI gi = FragmentGI (s, occlusion, i.ambientOrLightmapUV, atten, mainLight);

    //计算材质的PBS光照效果
    half4 c = UNITY_BRDF_PBS (s.diffColor, s.specColor, s.oneMinusReflectivity, s.smoothness, s.normalWorld, -s.eyeVec, gi.light, gi.indirect);
    c.rgb += Emission(i.tex.xy);

    //雾效的计算
    UNITY_EXTRACT_FOG_FROM_EYE_VEC(i);
    UNITY_APPLY_FOG(_unity_fogCoord, c.rgb);
    return OutputForward (c, s.alpha);
}

可以看到材质PBS光照效果的计算实际上只有倒数第二块那一部分内容，UNITY_BRDF_PBS宏的实现在"UnityPBSLighting.cginc"文件中，其代码为：

// Default BRDF to use:
#if !defined (UNITY_BRDF_PBS) // allow to explicitly override BRDF in custom shader
    // still add safe net for low shader models, otherwise we might end up with shaders failing to compile
    #if SHADER_TARGET < 30 || defined(SHADER_TARGET_SURFACE_ANALYSIS) // only need "something" for surface shader analysis pass; pick the cheap one
        #define UNITY_BRDF_PBS BRDF3_Unity_PBS
    #elif defined(UNITY_PBS_USE_BRDF3)
        #define UNITY_BRDF_PBS BRDF3_Unity_PBS
    #elif defined(UNITY_PBS_USE_BRDF2)
        #define UNITY_BRDF_PBS BRDF2_Unity_PBS
    #elif defined(UNITY_PBS_USE_BRDF1)
        #define UNITY_BRDF_PBS BRDF1_Unity_PBS
    #else
        #error something broke in auto-choosing BRDF
    #endif
#endif

可以看到，在Unity内部，其BRDF的实现也有不同的版本，BRDF1_Unity_PBS、BRDF2_Unity_PBS、BRDF3_Unity_PBS三个函数的实现在"UnityStandardBRDF.cginc"文件中可以查找到，我们针对 BRDF1_Unity_PBS 进行分析即可，其它的函数实现与其类似。
其具体代码为：

// Main Physically Based BRDF
// Derived from Disney work and based on Torrance-Sparrow micro-facet model
//
//   BRDF = kD / pi + kS * (D * V * F) / 4
//   I = BRDF * NdotL
//
// * NDF (depending on UNITY_BRDF_GGX):
//  a) Normalized BlinnPhong
//  b) GGX
// * Smith for Visiblity term
// * Schlick approximation for Fresnel
half4 BRDF1_Unity_PBS (half3 diffColor, half3 specColor, half oneMinusReflectivity, half smoothness,
    float3 normal, float3 viewDir,
    UnityLight light, UnityIndirect gi)
{

    float perceptualRoughness = SmoothnessToPerceptualRoughness (smoothness);
    float3 halfDir = Unity_SafeNormalize (float3(light.dir) + viewDir);

#define UNITY_HANDLE_CORRECTLY_NEGATIVE_NDOTV 0

#if UNITY_HANDLE_CORRECTLY_NEGATIVE_NDOTV

    half shiftAmount = dot(normal, viewDir);
    normal = shiftAmount < 0.0f ? normal + viewDir * (-shiftAmount + 1e-5f) : normal;

    float nv = saturate(dot(normal, viewDir))
