视觉伺服的个人理解

  视觉伺服就是在已知系统（机器人）的期望状态$s^{\ast }$的条件下，通过控制系统（机器人）的运动使得系统（机器人）的实际状态$s$与期望状态之间的误差$e=s-s^{\ast }$小于固定的阈值，与传统的开环控制方法（已知初始状态和期望状态，规划好控制策略后直接执行，中间过程中不再调整）不同，视觉伺服是通过多次迭代的方式逐步缩小误差$e$，也就是在执行过程中根据当前状态与期望状态之间的差异，不断更新控制策略。
  机器人的实际运行状态$s=[m(t),a]$是一个与图像测量值$m(t)$和系统参数$a$有关的函数，视觉伺服的设计主要就是在于$s$的设计。经典的视觉伺服方法可以分为基于图像的视觉伺服控制（IBVS）和基于位置的视觉伺服控制（PBV
S），IBVS中$s$由表示图像特征的变量构成，PBVS 中$s$由表示相机姿态的变量构成。

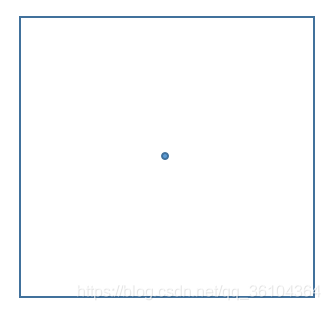

  我们以eye in hand （也就是相机安装在机械臂上，相机状态和机械臂终端的状态相同）的IBVS为例，假设$s^{\ast }$是恒定的，如我们希望让一个特征点处于图像中心，如下图

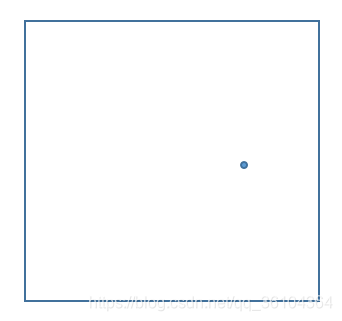

而当前的状态$s$特征点处于偏离了图像中心，如下图

$s$的变化只与相机的运动有关，所以我们通过控制相机的运动，使得相机的状态$s$变成期望状态$s^{\ast }$。
  确定了$s$的构成方式之后，就是要设计控制方案了，最简单的控制方案就是速度控制，通过改变速度$v=(v_c,w_c)$，$v_c$表示线速度，$w_c$表示角速度，那么$s$关于时间的导数和速度之间的关系可以表示为 $$\dot{s}=L_{s}v$$$L_s$称为图像雅可比矩阵，也称交互矩阵
  误差$e$关于时间的导数和速度之间的关系为$\dot{e}=L_{e}v$，因为$e=s-s^{\ast }$，且$s^{\ast }$是与时间无关的常值，所以$L_e=L_s$，如果希望误差$e$呈指数函数下降，也就是误差$e$的导数与它自身相关，即$\dot{e}=-\lambda e$，则$v=-\lambda L_e^{+}e$，$L_e^{+}$表示$L_e$的广义逆矩阵。实际情况中不能得到$L_e^{+}$或者$L_e$的准确值，只能对其进行近似和估计，用$\widehat{L_e^{+}}$表示$L_e^{+}$的近似，则对于速度的控制方案可以表示为$$v=-\lambda \widehat{L_e^{+}}e=-\lambda \widehat{L_e^{+}}(s-s^{\ast })$$
  假设特征点在相机坐标系中的坐标为$X=(X,Y,Z)$，图像物理坐标系中的坐标为$(x,y)$，像素坐标系中的坐标为$(u,v)$，则可以得到以下关系

计算上式关于时间的导数可得

特征点的速度和相机的速度之间满足以下对应关系

结合上面的式子可得

即

则图像雅可比矩阵$L_x$可以表示为

如果要控制一个6自由度的机械臂，就需要要求$\widehat{L_e^{+}}$的秩大于等于6，而一个特征点只能之多提供秩为2的雅可比矩阵，因此需要至少3个特征点，才能满足控制要求。而且雅可比矩阵中的$Z$通常是未知的，需要通过估计的方式来获取。而视觉伺服的过程就是按照一定的时间间隔，不断根据当前状态估计$\widehat{L_e^{+}}$，计算出当前状态下的速度，然后在完成本次运动后再次根据更新后的状态估计$\widehat{L_e^{+}}$，计算下一个时间间隔内的速度，最终使得当前状态与期望状态之间的误差小于一定的阈值。
