SARscape——系统设置与数据导入

1、ENVI系统设置

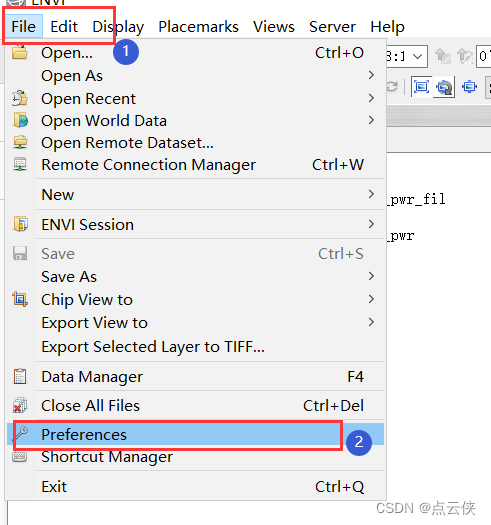

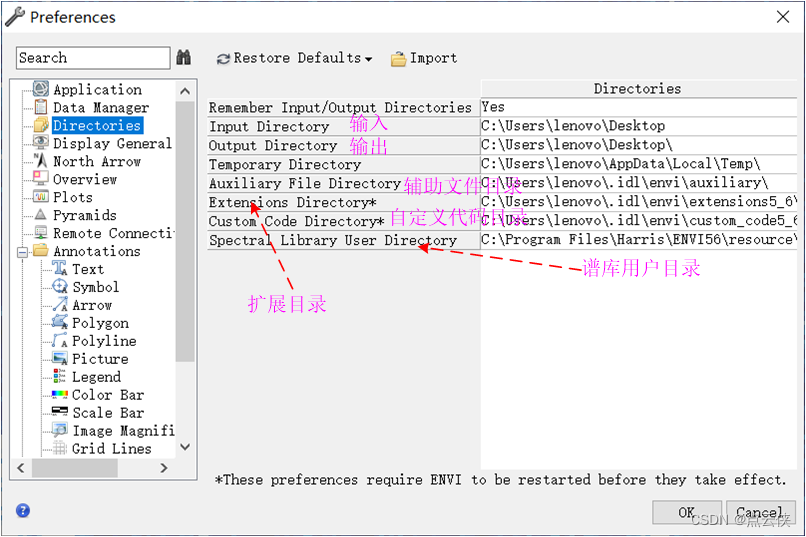

   ENVI主要设置数据处理过程中默认的文件输入输出路径。在ENVI主菜单中，File -->Preference ，在 Preferences 面板中选择 Directories 选项，如图所示。

2、SARscape设置

   SARscape 针对不同的数据源、 不同的处理 ，提供了相应的系统默认参数， 在处理数据之前，根据数据选择一套相应的处理参数， 参数包括所有的 SAR 数据处理步骤的参数， 如基本参数、滤波、地理编码、配准、去平、干涉、 PS处理等 ，大多数情况都可按照默认参数进行处理 。

SARscape针对不同的数据源提供的系统参数有以下几套：

• General：常用的系统参数，没有特定数据源的要求。
• Stereo：适用于立体测量的一套系统参数。
• VHR (better than 10m)：适用于高分辨率的数据的一套系统参数。
• HR (between 10m and 30 m)：适用于中高分辨率的数据的一套系统参数。
• MR (coarser than 30m)：适用于中分辨率的一套系统参数。
• Interferometry LowCoherence：适用于相干性低的干涉像对的系统参数。
• WrongOrbitalData：适应于轨道参数不可信的数据的系统参数。
• TSX1_TDX1_TANDEM：适用于 TerraSAR X + Tandem X 双星模式 InSAR 处理的系统参数。
• CInSAR ERS ASAR_interferometry：适用于 ERS 和 ASAR 对做 In SAR 处理的系统参数。
• SENTINEL TOPSAR：适用于哨兵 TOPSAR (IW) 模式的数据做 InSAR 处理的系统参数。
• PALSAR2_ScanSAR：适用于 Palsar2 ScanSAR 模式数据做 InSAR 处理的系统参数。
• TS X ScanSAR：适用于 TS X ScanSAR 模式数据做 InSAR 处理的系统参数。
• Squinted Data：适用于斜视的数据（ Palsar 1 JAXA SLC 数据）。

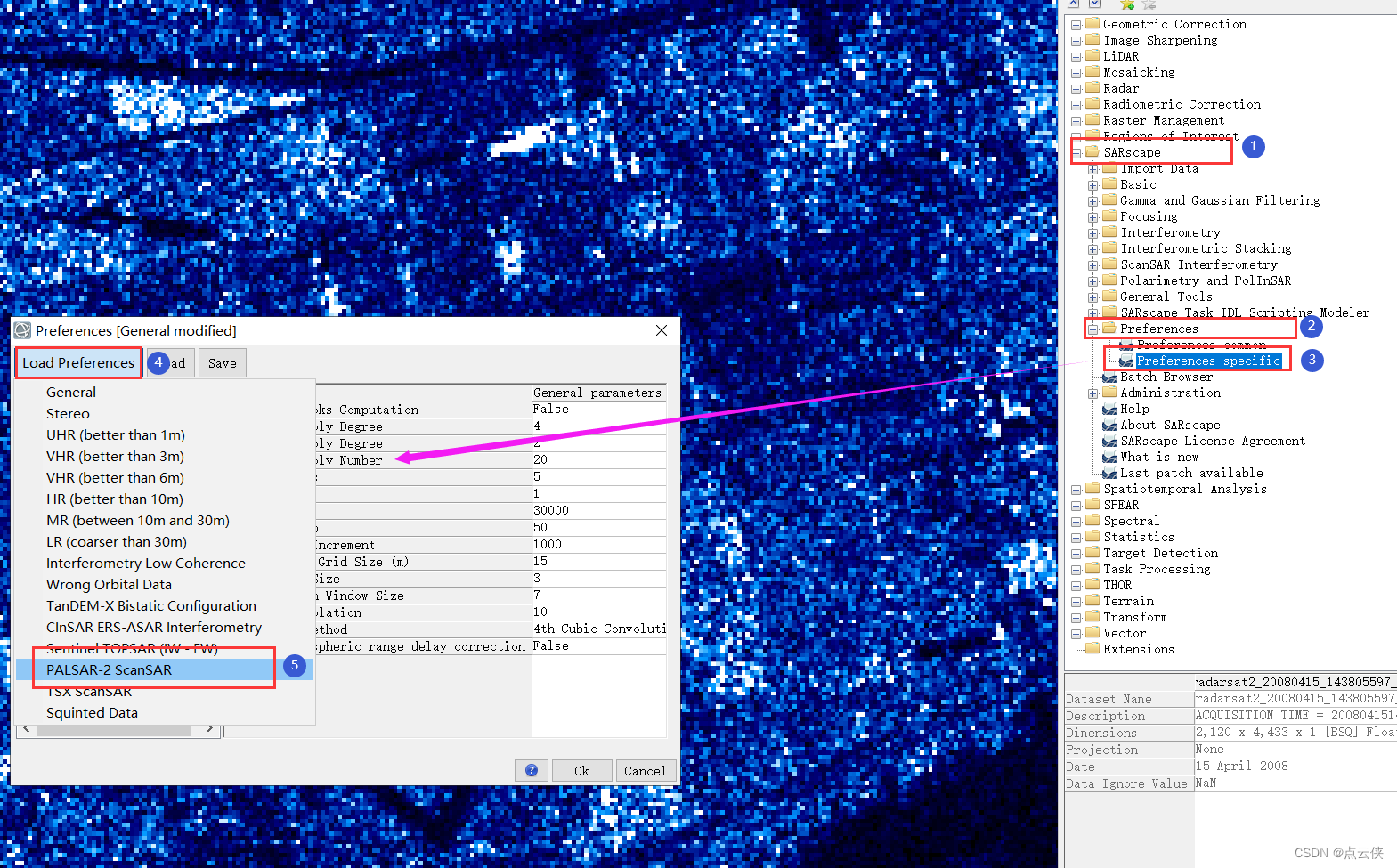

   比如要PALSAR2_ScanSAR数据在 Toolbox 中单击 /SARscape/Preferences/Preferences specific ，在打开的界面中 单击 Load Preferences 选择 PALSAR2_ScanSAR ，在弹出的对话框上选择“是”。在参数设置面板上点击OK 。

   加载一套系统参数之后，一般要设置数据本身的制图分辨率便于在多视的时候软件自动计算视数。 点击 General parameters 选项，在 Cartographic Grid Size 一项 ，手动填入所要处理数据的制图分辨率（如果预先不知道数据的 分辨率 ，可以在导入数据之后，通过元数据文件中的信息计算出 分辨率， 再在此设置）。如下图所示：

3、SLC数据导入

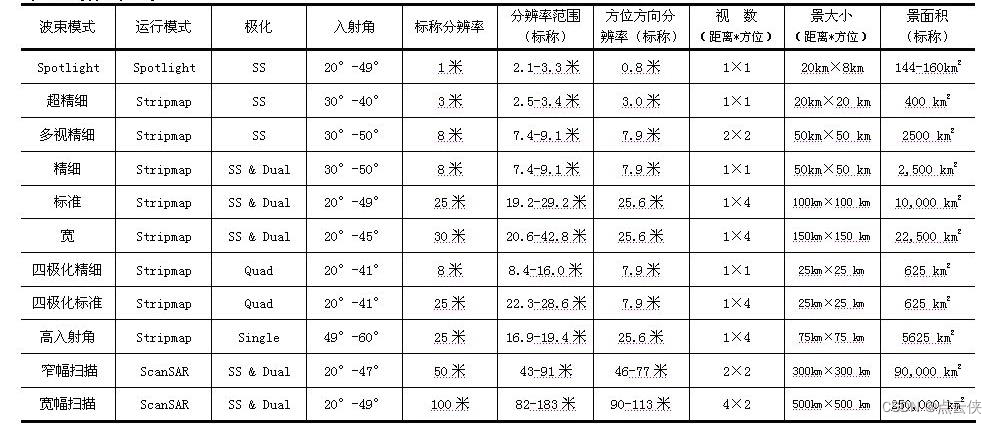

   例子为RADARSAT 2 的全极化数据，已经由 RAW 数据聚焦为 SLC 数据。 RADARSAT 2 是C band 的雷达系统，重复周期是 24 天，主要接收模式如下表：

1 、极化模式如下

• S = single（单极化）： HH
• SS = Select Single（可选单极化）：HH, VV, HV, 或者 VH
• Dual （双极化）： HH&HV 或者 VV&VH
• Quad（四极化）：HH&HV&VV&VH

2、上表中所列分辨率及扫幅宽都是标称值（实际上他们是随着入射角的变化而变化的）

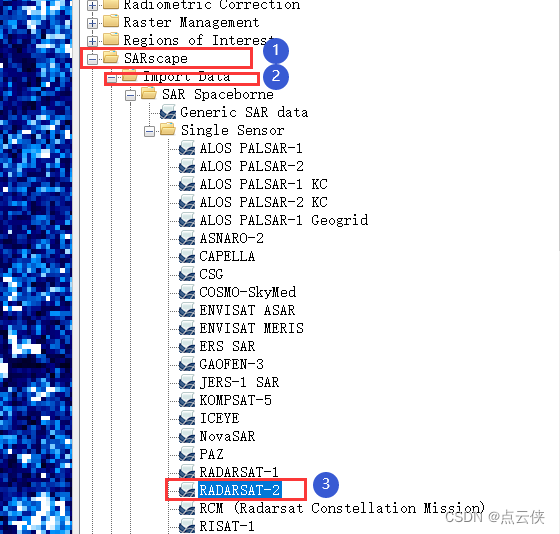

(1) 在 Toolbox 中，选择 /SARscape/Import Data/SAR Spaceborne/RADARSAT 2 。

(2) 在打开的面板中，

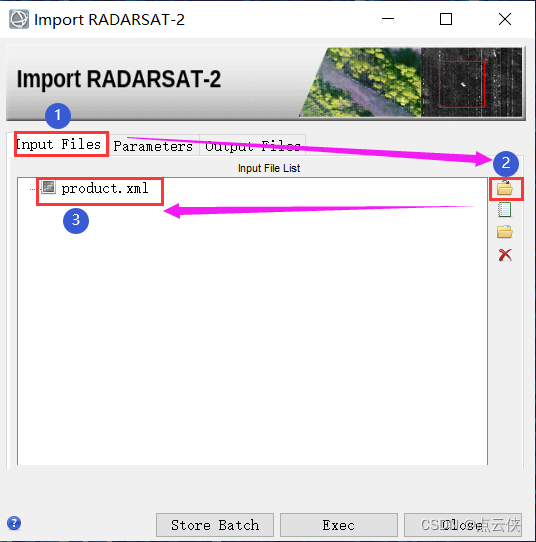

数据输入面板 Input Files

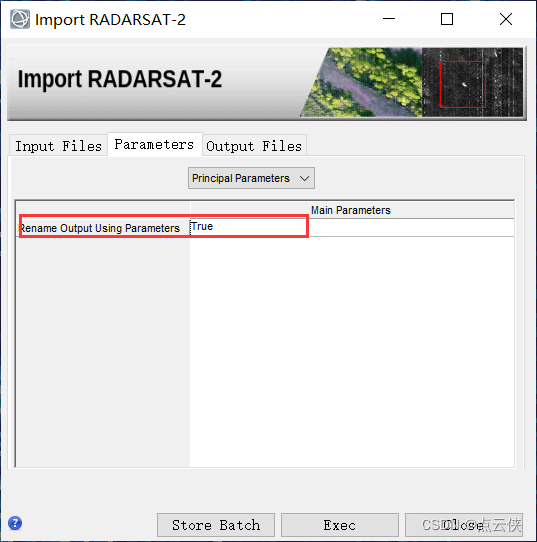

参数设置面板（ Parameters ）：主要参数 Principal Parameters
对数据重命名Rename the File Using Parameters: True 。软件会自动在输入文件名的基础上增加几个标识字母，如这里增加“ “_VV_slc ”。 否则 文件名为“ product_HH_slc 。

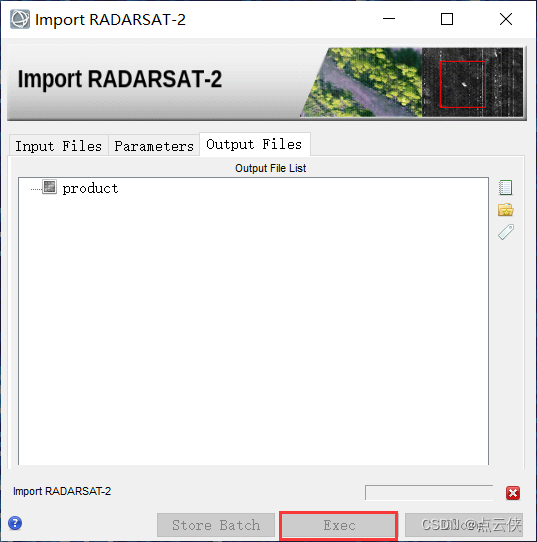

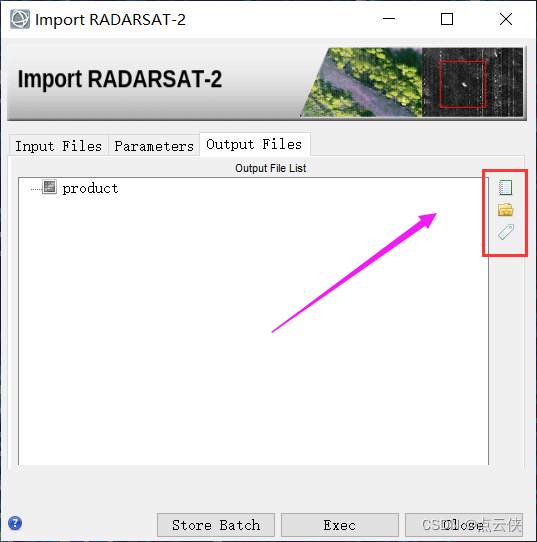

数据输出面板 Output Files
输出文件（Output file list ）：自动读取 ENVI 默认 的数据输出目录以及输入面板中的数据文件名。

1. 如果要修改输出文件名，在需要修改行中右键选择 Edit 输入文件名；
2. 如果要修改输出的路径 ，在需要修改行中右键选择 Change Output Directories ，选择新的路径。

(3) 单击 Exec 按钮开始执行。

生成的结果除了图像文件外，还包括 KML 和 Shapefile 格式的图像轮廓线。

4、强度数据导入

   例子是TerraSAR X 的地距产品数据， TerraSAR X 是 X band的雷达系统，重复周期是2.5天。有四种成像模式：
(一) 高分辨率 Spotlight: 最高 1m 分辨率 , 10km wide x 10km
(二) SpotLight: 最高 2 m 分辨率 , 10km wide x 50 km long
(三) StripMap: 最高 3 m 分辨率 , 30 km wide x 50 km long
(四) ScanSAR: 最高 18 m 分辨率 , 100 km wide x 150 km long

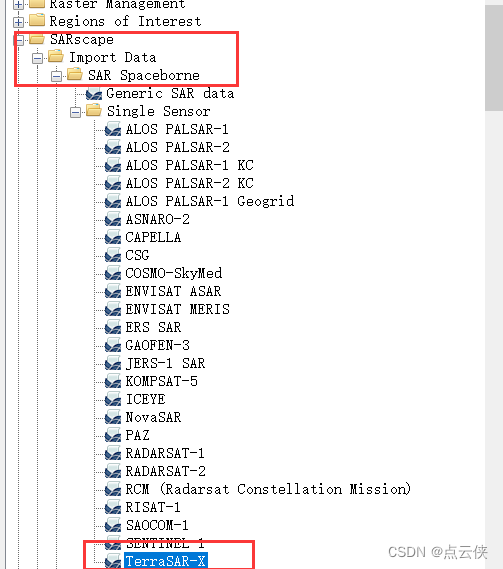

(1) 在 Toolbox 中，选择 /SARscape/Import Data/SAR Spaceborne/TerraSAR X 。

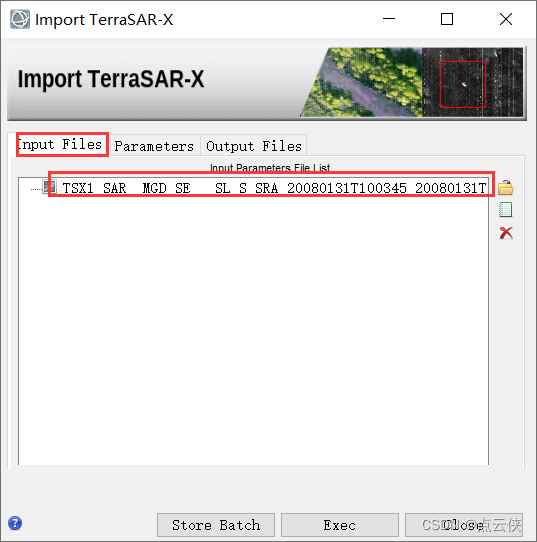

(2) 在打开的 Input TerraSAR X 面板中：
数据输入（ Input File） 面板中 ，选择TSX1_SAR__MGD_SE___SL_S_SRA_20080131T100345_20080131T100347.xml文件

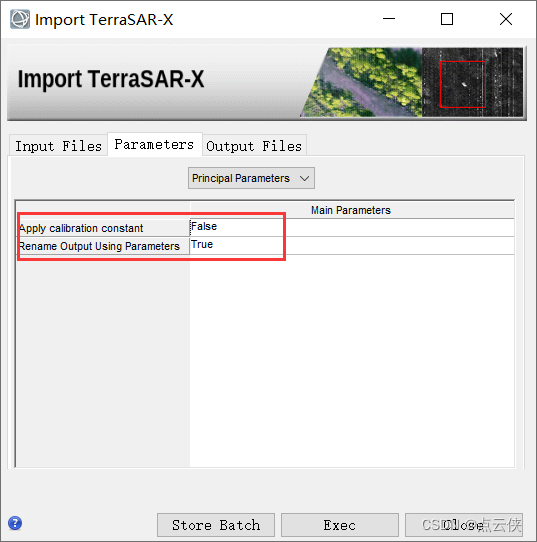

参数设置（ Patameters ）面板

• 应用 定标参数 Apply calibration constant: False
注 当 选择应用定标参数时候会应用数据自带定标常量计算得到雷达亮度系数Beta Nought 。
• 对数据重命名 Rename the File Using Parameters: True ，软件会在输入文件名的基础上增加几个标识字母，如这里增加_HH_gr
数据输出（ Output files ）面板，默认输出路径和文件名。

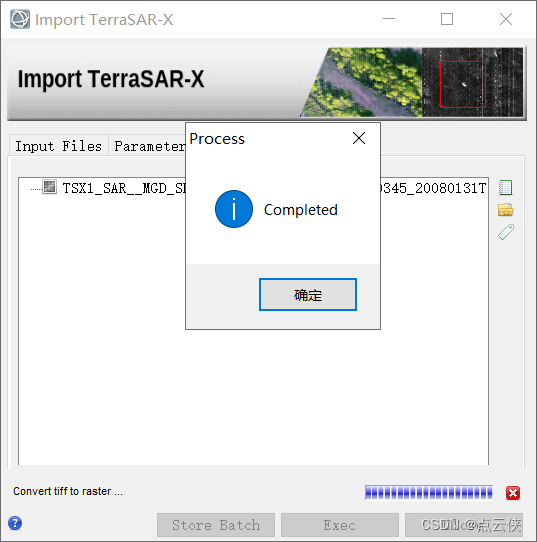

(3) 单击 Exec 执行。完成后在 End 点击确定，在 ENVI 中打开生成的 SAR 图像文件。
