无人机坐标系

无人机导航和控制中会用到多种坐标系，每种坐标系都有其特定的作用和应用场景。以下是一些最常见的坐标系：

GPS坐标系
定义：这是一个全球性的坐标系，使用地球中心作为原点。
应用：用于全球定位系统，提供精确的经纬度坐标。
特点：在无人机应用中，GPS坐标常用于长距离导航和定位。
北东地坐标系
定义：这是一个局部坐标系，通常以无人机的起始点为原点。
应用：在导航和控制算法中非常常用，因为它提供了相对简单的数学模型。
特点：x轴指向北方，y轴指向东方，z轴向下指向地面。
东北天坐标系
定义：类似于NED坐标系，但z轴向上指向天空。
应用：有时用于某些导航系统中，特别是在地面站和无人机之间的数据交换时。
特点：x轴指向东方，y轴指向北方，z轴向上。
机体坐标系
定义：这是以无人机自身为参照的坐标系。
应用：用于处理传感器数据，如加速度计和陀螺仪的数据。
特点：x轴指向机头方向，y轴指向飞机右侧，z轴向下，遵循右手定则。
地球固联坐标系
定义：这是一个固定的坐标系，其原点位于地球表面某一点。
应用：用于描述无人机相对于地球表面的运动。
特点：x轴指向某一方向，y轴和z轴通过右手定则确定。

PX4定点模式下使用的坐标系

在PX4飞行控制系统中，定点控制通常指的是让无人机保持在一个指定的位置上不动。为了实现这一目标，PX4使用了多个坐标系来进行导航和控制。定点控制主要涉及的坐标系包括：

GPS坐标系 (WGS-84)
定义：全球定位系统的坐标系，以地球中心为原点。
应用：用于全球定位和长距离导航。
特点：提供经纬度和高度坐标。

北东地坐标系 (NED, North-East-Down)
定义：局部笛卡尔坐标系，原点通常设置在无人机的起始位置。
应用：导航和控制算法中最常用的坐标系之一。
特点：x轴指向正北方向，y轴指向正东方向，z轴向下指向地面。

在定点控制模式下，PX4主要使用北东地坐标系 (NED)来进行位置控制。NED坐标系提供了一个局部的笛卡尔框架，使得无人机能够容易地维持在一个特定的相对位置上。

当无人机处于定点模式时，PX4会将GPS坐标转换为NED坐标系中的位置，并使用该坐标系来控制无人机的位置。NED坐标系非常适合用于局部区域内的导航，因为它提供了一个简单直观的笛卡尔坐标系，便于理解和计算。

定点控制流程
GPS坐标接收：无人机接收到GPS模块提供的WGS-84坐标系中的经纬度和高度信息。
坐标转换：将GPS坐标转换为ECEF坐标系中的位置坐标。
ECEF到NED的转换：将ECEF坐标系中的位置转换为NED坐标系中的位置。
位置控制：使用NED坐标系中的位置进行位置控制，使无人机保持在指定的相对位置上。

总结
GPS坐标系 (WGS-84)：用于接收来自GPS模块的经纬度和高度信息。
ECEF坐标系：用于从GPS坐标系到地球固联坐标系的转换。
NED坐标系：用于定点控制和局部导航，是PX4中定点控制的主要坐标系。

为什么使用NED坐标系

NED坐标系非常适合用于局部区域内的导航，因为它提供了一个简单直观的笛卡尔坐标系，便于理解和计算。此外，NED坐标系的Z轴指向地面，这对于高度控制非常重要，因为无人机需要知道它离地面有多高。

结合现状分析原因主要包括以下几点

高度控制的重要性
NED坐标系的Z轴指向地面（向下），这使得高度控制变得更为直观和直接。在定点控制模式下，高度控制是非常关键的功能之一，确保无人机能够稳定地保持在设定的高度上。
ENU坐标系的Z轴指向天空（向上），虽然也可以用于高度控制，但是在无人机上下移动时，使用NED坐标系更加直观，更容易理解和实现。
笛卡尔框架的直观性
NED坐标系提供了一个直观的笛卡尔框架，其中Z轴指向地面，这符合人们对于“上”和“下”的直觉理解。
ENU坐标系虽然也提供了一个笛卡尔框架，但是Z轴向上可能不如向下直观，尤其是在高度控制方面。
导航和控制算法的便利性
NED坐标系在导航和控制算法中更为常用，因为许多导航算法都是基于NED坐标系设计的。这使得算法的开发和维护更加简便。
在无人机控制系统中，使用一个普遍接受的标准坐标系可以简化代码的编写和维护工作，减少潜在的错误。
传统和标准
NED坐标系在导航领域有着广泛的应用，并且已经成为一种标准。使用NED坐标系可以使PX4飞行控制系统与现有的导航设备和服务更好地兼容。
许多商业和开源飞行控制系统都倾向于使用NED坐标系，这也促进了开发者社区的知识共享和技术交流。
数据交换的一致性
使用NED坐标系还可以确保与其他系统（如地面站软件）之间的数据交换一致性。很多地面站软件也是基于NED坐标系设计的，这有助于简化数据处理流程。

综上所述，PX4飞行控制系统选择使用北东地坐标系 (NED) 作为定点控制的主要坐标系是因为NED坐标系提供了更好的高度控制直观性、更简单的算法实现、以及与其他系统更好的兼容性和一致性。虽然ENU坐标系也可以用于类似的控制任务，但在实际应用中，NED坐标系因其直观性和便利性而成为首选。

无人机中NED坐标理解

北东地坐标系（North East Down Coordinate System），简称 NED 坐标系，是一种局部笛卡尔坐标系，在导航和航空领域中广泛应用。它主要用于表示无人机、飞机、船舶等移动平台相对于某个参考点的位置和运动。

NED 坐标系的特点：

原点：通常选择为移动平台的起始位置或某个特定的参考点。
X 轴：指向正北方向。
Y 轴：指向正东方向。
Z 轴：指向下方（地心方向），遵循右手定则。

NED 坐标系的应用：

导航和控制：在无人机和飞机的导航系统中，NED 坐标系被用来表示相对于起点的位置变化，方便进行路径规划和控制。
传感器融合：无人机上的传感器（如加速度计、陀螺仪）通常以机体坐标系输出数据，需要转换到 NED 坐标系才能进行有效的融合和导航解算。
地图匹配：在地图匹配和地理信息系统（GIS）应用中，NED 坐标系可以用来将传感器数据和地图数据进行对齐。

NED 坐标系与其他坐标系的关系

与 GPS 坐标系的关系：GPS 提供的是 WGS-84 坐标系中的经度、纬度和高度值。这些值通常需要转换到 NED 坐标系，以便在局部区域内进行导航和控制。

与机体坐标系的关系：机体坐标系通常是无人机自身的一个坐标系，其中 x 轴指向机头方向，y 轴指向飞机右侧，z 轴向下（遵循右手定则）。机体坐标系的数据需要转换到 NED 坐标系，以便与地面站或其他导航系统进行数据交换。

NED 坐标系的转换：
从 GPS 到 NED：需要知道参考点的经纬度坐标，然后使用地球模型（如 WGS-84）将 GPS 坐标转换为 ECEF坐标系中的三维坐标，再通过旋转和平移转换到 NED 坐标系。

从机体坐标系到 NED：这通常涉及到无人机姿态的变换，即根据无人机的姿态角（俯仰角、偏航角、滚转角）来旋转机体坐标系中的向量，使其对准 NED 坐标系。

欧拉角

欧拉角是一种描述物体在三维空间中的旋转的方法。用于描述相对于某个固定参考系的方位。欧拉角由三个独立的角度组成，通常用来描述绕着三个相互垂直轴的旋转顺序。

基本概念：欧拉角通常由三个角度组成，分别对应于绕着三个轴的旋转。这三个轴分别是：
滚转轴 (Roll)：绕着物体自身的x轴旋转。
俯仰轴 (Pitch)：绕着物体自身的y轴旋转。
偏航轴 (Yaw)：绕着物体自身的z轴旋转。
这三个轴形成了一个右手法则的笛卡尔坐标系。

欧拉角可以用来构造旋转矩阵，旋转矩阵描述了物体从一个坐标系到另一个坐标系的旋转。通过旋转矩阵，可以将一个向量从一个坐标系转换到另一个坐标系。

机体坐标系：机体坐标系固连飞机，其原点取在多旋翼的重心位置上。x轴在多旋翼对称平面内指向机头（机头方向与多旋+字形或X字形相关）。z轴在飞机对称平面内，垂直轴向下。然后，按右手定则确定y轴。

地球固联坐标系：通常以多旋翼起飞位置作为坐标原点。先让x轴在水平面内指向某一方向，z轴垂直于地面向下。然后，按右手定则确定y轴，比如NED坐标系为x轴为正北方向，y轴为正东方向，z轴指向下。

飞机的欧拉角就是基于上面两个坐标系的转换。pitch+为抬头，roll+为右旋转，yaw+为右偏航。

Yaw与指南针角度的关系

指南针的角度是确定不变的，北朝向为0度，东为90度，南为180度，西为270度。
Yaw角是当前机头方向与正北方向的夹角（若地球固联坐标系为NED）
也就是说当我们知道YAW角时我们就可以确定飞机当前的航向（东，北哪个方向），比如我们的vision通过mavros给飞控的Yaw的角度是90度，而且飞机的地球固联坐标系为NED，那么可以确定飞机机头当前指向为正东，即使我们没有磁力计测方向，但我们假设了一个方向，此时Yaw角与指南针的角度完全重合或者说相同。

但当我们的Yaw角为90度，机头朝向为正北方向，那么我们可以确定飞机地球固联坐标系采用的是WND（W为西）。

在PX4中用到的地球固联坐标轴是NED坐标系，即x，y，z的方向固定不变（Offboard模式下除外，但是在offboard模式下，初始上电后其东北方向由Yaw角决定）

使用东北地坐标系，END,飞机上电位置为原点（坐标0.0.0）以84坐标系为基础，E为东方（Y轴），N为北方（X轴），D为高度向下（Z轴），均已正值为对应方向，负值为相反方向。

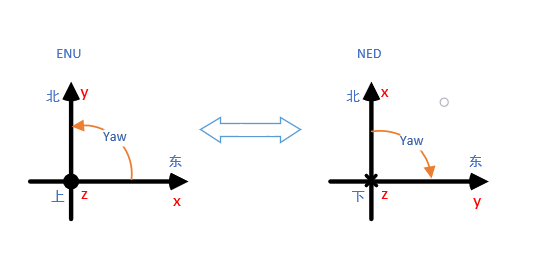

ENU与NED区别

如下图：

可能涉及到的相关名称解释

Mavlink：
MAVLink是一种非常轻量级的消息传输协议, 用于地面控制终端（地面站）与无人机之间 (以及机载无人机组件之间) 进行通信。Mavlink遵循现代混合发布-订阅和点对点设计模式: 数据流作为 topics 发送/发布的, 而配置子协议 (如路径点协议或参数协议）是基于重传机制的点对点模式。
MAVSDK：MAVSDK 是各种编程语言的库集合，用于与无人机、摄像机或地面系统等 MAVLink 系统进行交互。
机体坐标系：机体坐标系与飞行器固联，坐标系符合右手法则，原点在飞行器重心处，x轴指向飞行器机头前进方向，y轴由原点指向飞行器右侧，z轴方向通过x,y由右手法则确定。机体坐标系是无人机惯性导航的基础坐标系，IMU中获得的加速度状态信息就是该坐标系下的数值。当我们获取IMU输出的x轴加速度信息时不能直接应用在NED坐标系下。
无人机中的坐标转换，即为NED坐标系（惯性系）与机体坐标系之间的转换。
位置控制：位置控制同样是无人机控制系统中非常重要的控制系统。位置控制实际上就是用于控制无人机在控制飞行的位置。我们希望可以准确的控制无人机按预期的速度飞往指定的目标位置，这也是无人机全自动飞行的基础。为了确定无人机的位置，需要使用在本地坐标系下的x、y、z这3个维度的坐标。但是在控制方面上往往将x轴和y轴上的控制方法称为水平位置控制，而将z轴上的坐标控制方法称为高度控制。但是这里两个控制方法需要同时进行，最终达到对3维坐标系内无人机准确飞行控制目的。
速度控制：内环PID控制器，其输入内容为速度期望减去测量速度，得到速度误差。然后通过“比例-积分-微分”控制方法对速度误差进行计算，得到其输出内容。速度控制器的输入为速度期望，而输出却是姿态角期望。
姿态控制：包括俯仰角、滚转角和航向角。这3个角的期望值来源于其他模块。遥控器的控制杆量、位置控制模块的输出量、地面站系统的期望值等等。角度的期望值就是系统中希望无人机达到的某一个角度，这也就是姿态控制中的目标状态，并且我们希望无人机在这个目标状态下保持稳定。
