本文探讨了在硬件设计中，为何MLCC电容逐渐替代钽电容。MLCC电容具备更好的滤波效果，价格更低且供应稳定。文章详细比较了两者的特性，包括容量稳定性、ESR和温度、偏压影响，并指出MLCC电容在考虑偏压影响时的选择策略。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

硬件设计中大多电源滤波使用的都是钽电容，但实际上钽电容滤波效果较差，且价格高、供货紧张，而MLCC电容则可避免这些问题。

MLCC（Multi-layer Ceramic Capacitors）是片式多层陶瓷电容器英文缩写。是由印好电极（内电极）的陶瓷介质膜片以错位的方式叠合起来，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端封上金属层（外电极），从而形成一个类似独石的结构体，故也叫独石电容器。

MLCC常用的有C0G(NP0)、X7R、Z5U、Y5V等不同的介质规格，不同的规格有不同的特点和用途。C0G、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同，所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

以下将从多方面进行MLCC电容与钽电容的对比：
一、特性比较
常用的钽电容主要分两类，聚合物钽电容和二氧化锰钽电容。消费类电子常用的是AVX二氧化锰钽电容；而常用的MLCC电容大容量的材质有X5R、X7R，小容量的是COG；另外100uf陶瓷电容也会经常使用TDK的Y5V材质，而该电容温度稳定性较差，变化范围可达到-80%~+20%。

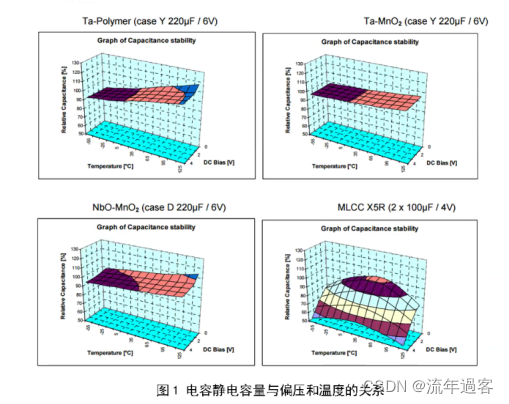

在这里插入图片描述
从上图可知：
聚合物钽电容和二氧化锰钽电容具有很好的偏压和温度特性；
陶瓷电容的静电容量随着温度的变化有±20%；
陶瓷电容的静电容量随偏压的波动极大。
