状态机的安全实现

在设计中，为了保证状态机的正确运行，一般在综合时选择状态机安全实现，能够使状态机进入错误状态时，自动跳转到复位状态。
在使用synplify 进行综合时，首先需要将综合选项FSM compiler和FSM Explorer去掉，关于这两个选项的作用可以参见Synplify 使用过程中最常用的选项及命令的介绍。

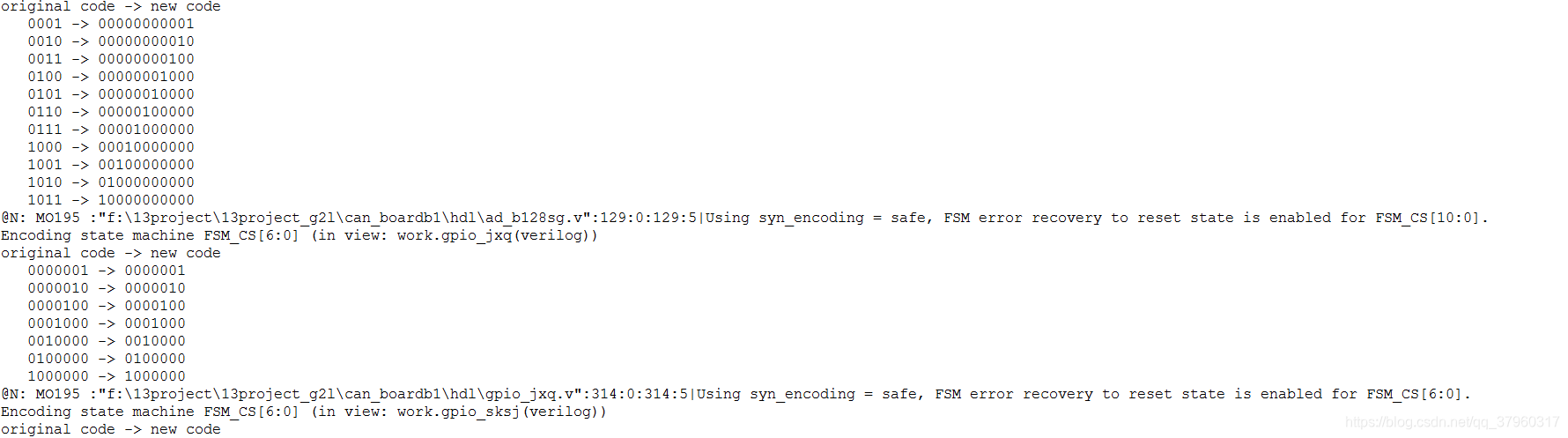

另外，在综合时为了保证状态机被正确综合为安全状态机，需要添加约束，例 reg [5:0]FSM_CS /*synthesis syn_encoding =“onehot,safe” */;这样才能正确综合为安全状态机。此外以Libero环境为例，可以在工程文件夹下的synthesis文件夹下的SRR文件里查看是否有以下语句，

FSM error recovery to reset state is enabled for FSM_CS[6:0],说明安全状态机已经生成！
