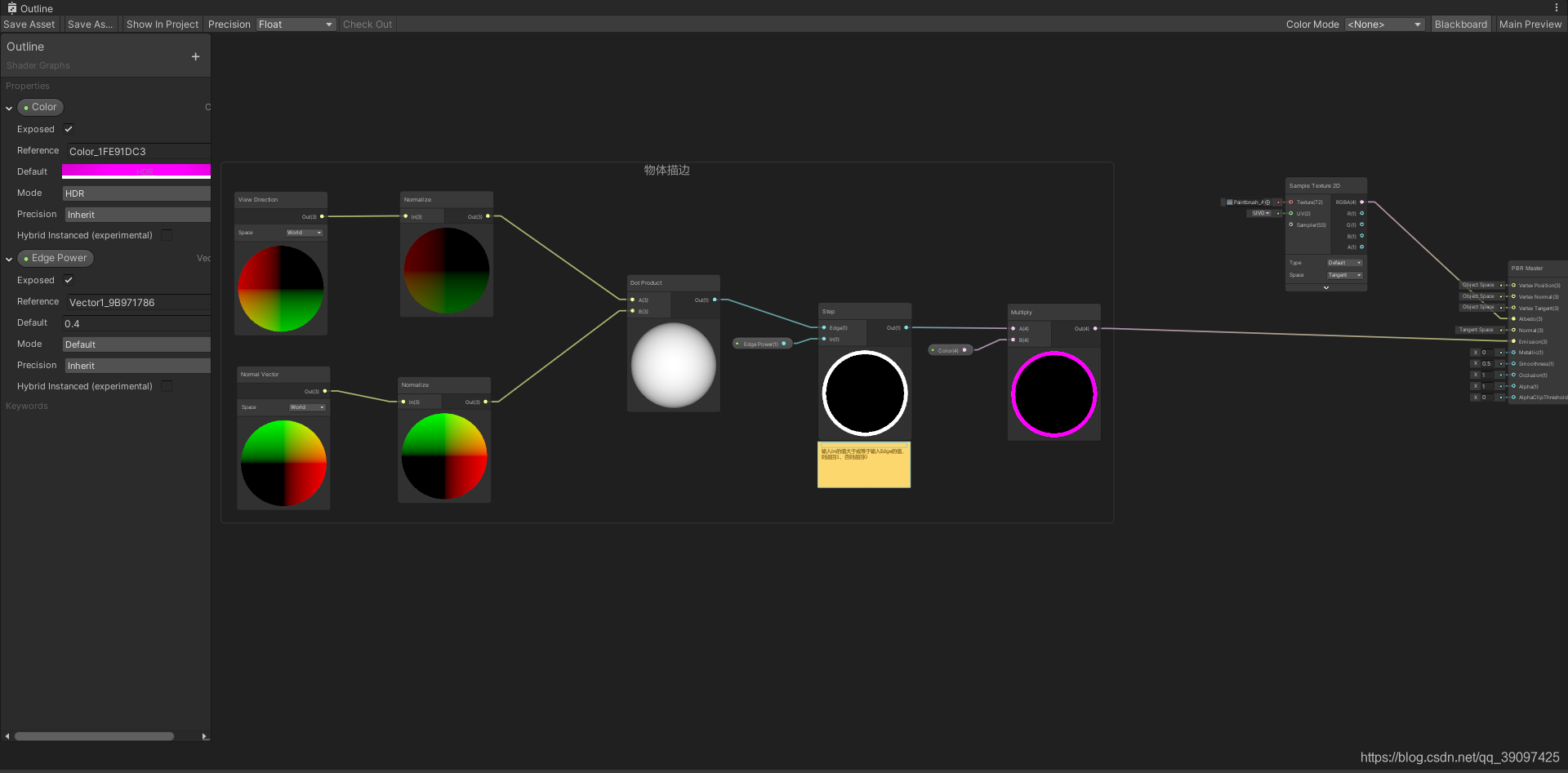

Shader Graph 物体描边的思考

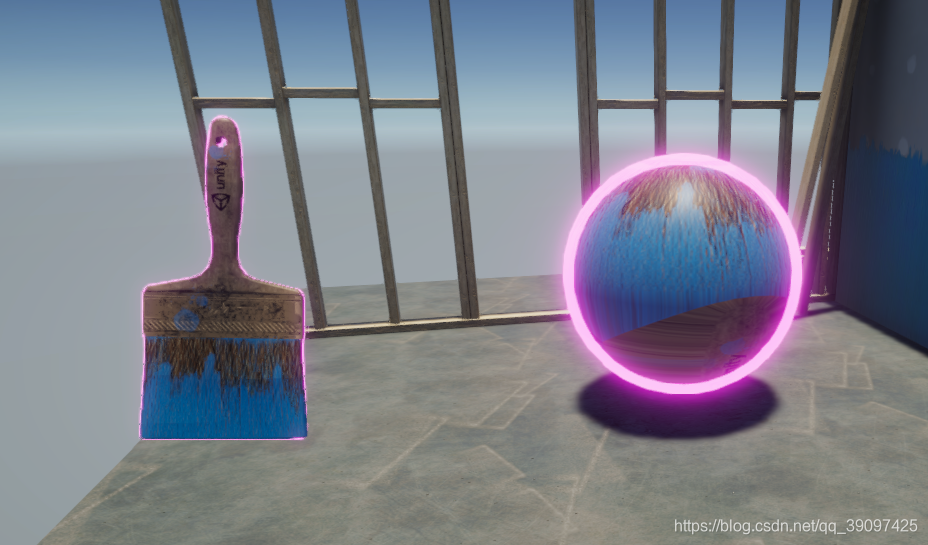

这种 方式其实效果不太佳 最好的办法还是通过放大这个物体顶点 两个相减去着色可能会比较好,不过这种对于简单物体的描边也够用了,看实际用途把



点乘的几何意义:引用自 https://zhuanlan.zhihu.com/p/142483832

Dot ( )

俩个3维向量(a,b),点乘的结果为一个常量。

（一般在写Shader的时候用点乘求俩个向量之间的夹角。）

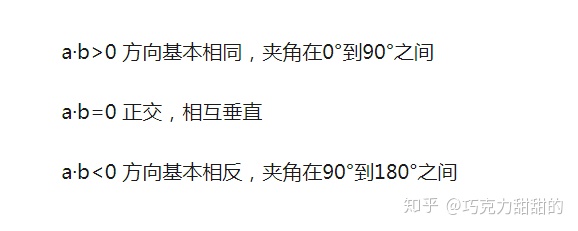

关系如下图。

叉乘的几何意义

Cross（）

俩个3维向量(a,b),叉乘得到的结果为一个3维向量(c)，c垂直于a并且垂直于b.



边缘检测的原理:引用自https://zhuanlan.zhihu.com/p/25339585

边缘检测的原理非常简单，就是法线和视线的点乘。公式如下：

Edge = Dot( Normal , View );

大家想想越是物体边缘的地方，是不是法线（物体表面朝外的方向）和视线（观察者看向物体的方向）的夹角越接近90度？把法线和视线点成得到了一个边缘参数，这个参数越接近0说明该点越处于边缘。用这个原理，就可以把边缘的颜色描黑。
