USB专题之C口有24个引脚

已于 2024-03-23 16:12:32 修改
阅读量264 收藏
点赞数
分类专栏： 硬件 文章标签： 嵌入式硬件
于 2024-03-23 15:40:29 首次发布
原文链接：https://www.bilibili.com/video/BV13t421t7Po?vd_source=d31f73eb5808b5f980abf10c76d03917
版权
本文介绍了USB2.0及其之前的半双工传输特点，USB3.0的全双工提升和兼容性，以及TypeC的双向插拔、双通道高速传输、C口的使用，以及USB3.2和Type-C接口的高级功能如视频传输和供电协商。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

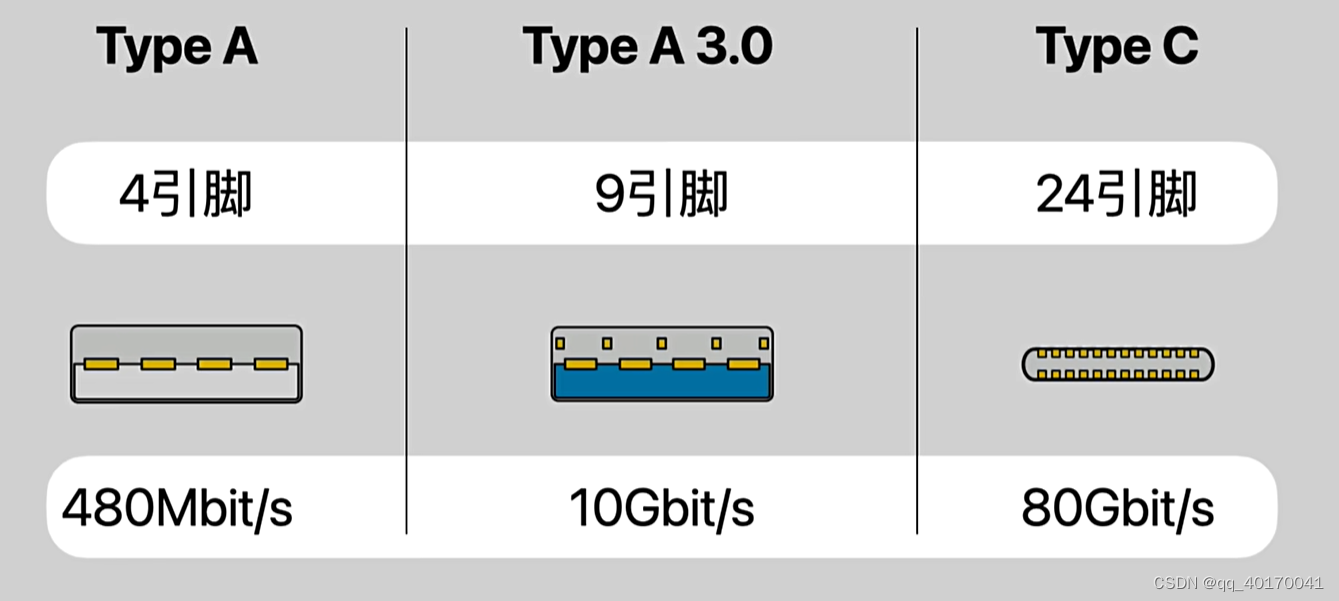

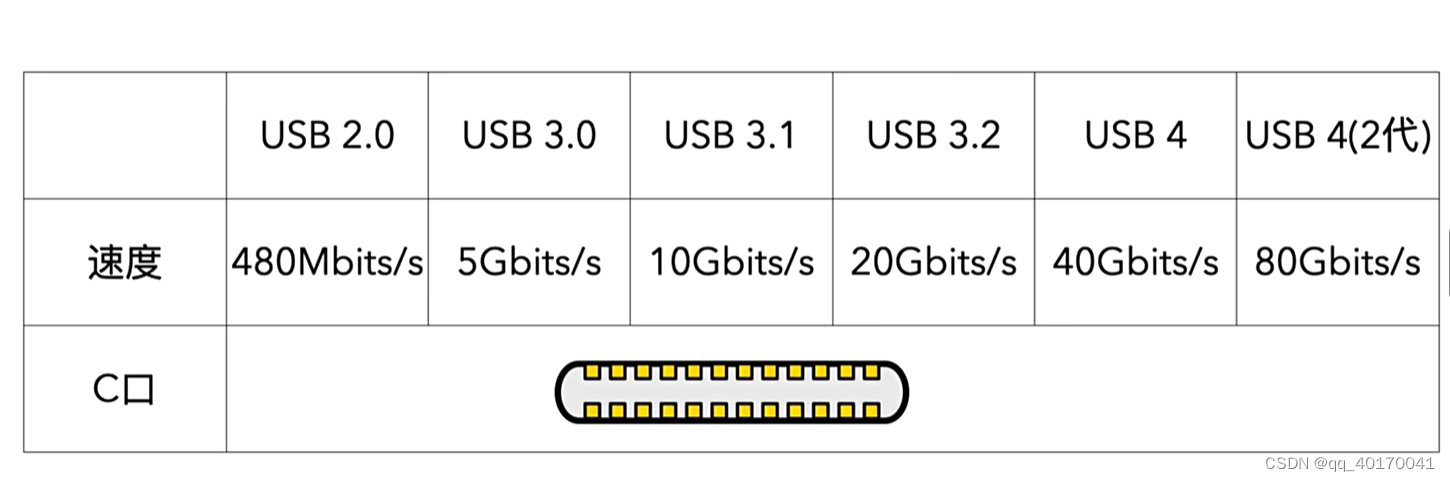

几种USB的引脚和传输速率

在这里插入图片描述

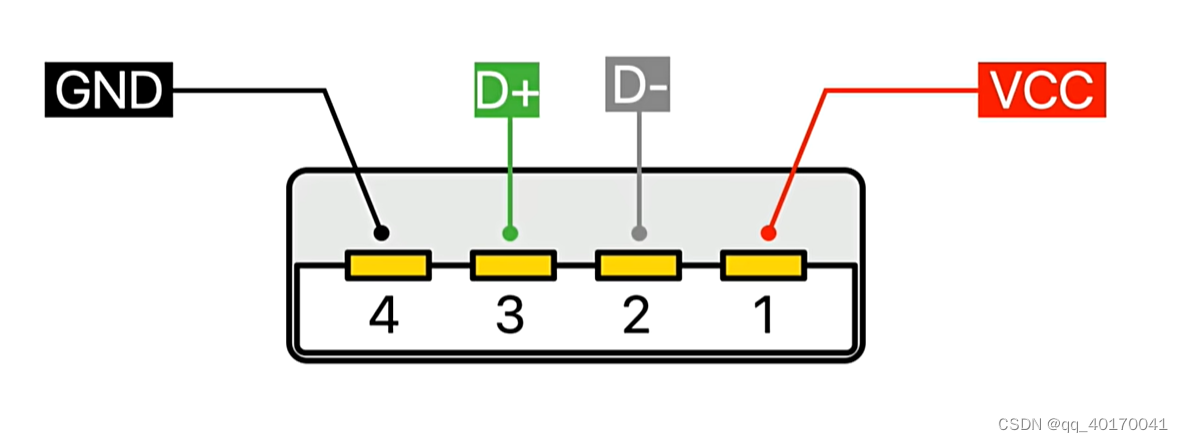

TypeA USB2.0及2.0之前

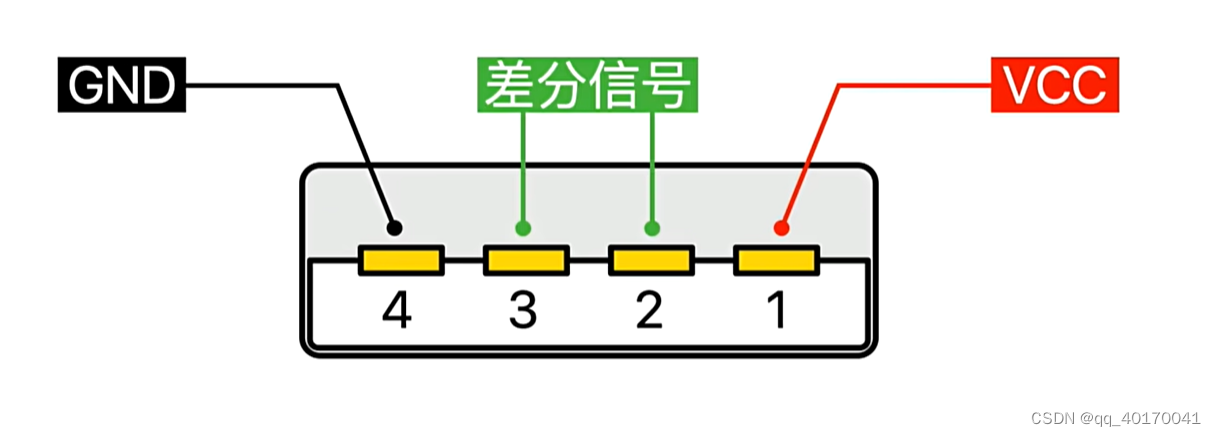

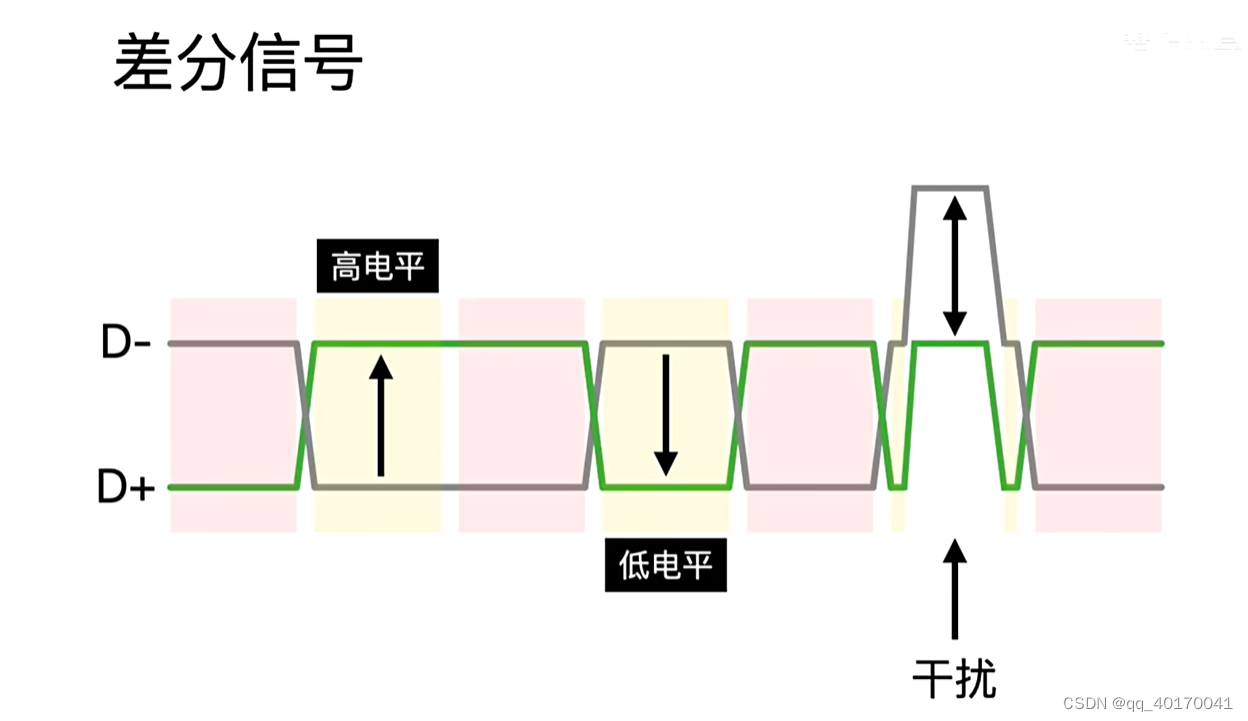

也就是USB2.0之前的都是半双工，也就是中间两个脚为差分信号，发送和传输不能同时进行
在这里插入图片描述在这里插入图片描述在这里插入图片描述

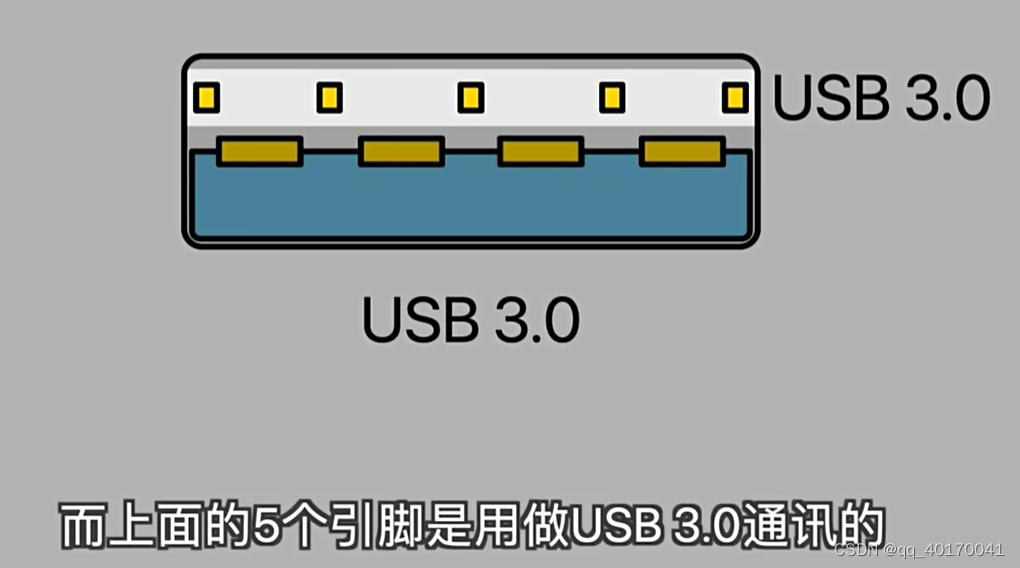

TypeA USB3.0

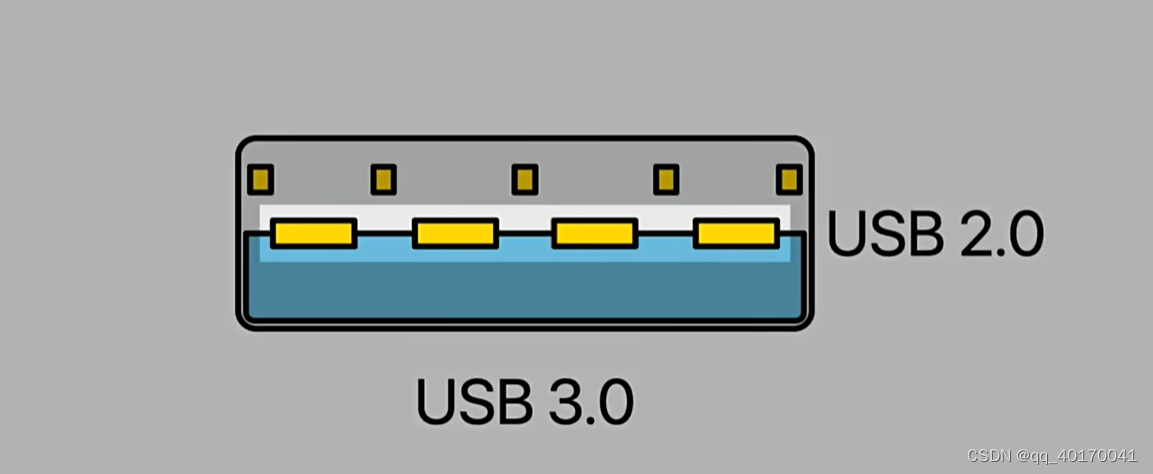

USB3.0保留了USB2.0的接口，可以兼容USB2.0
在这里插入图片描述在这里插入图片描述
USB3.0之后就可以进行全双工传输了
在这里插入图片描述
此时的USB3.0等的版本最高传输大概10几Gbit/s
若要使用到20Gbit/S就需要用到C口了

TypeC

在这里插入图片描述在这里插入图片描述

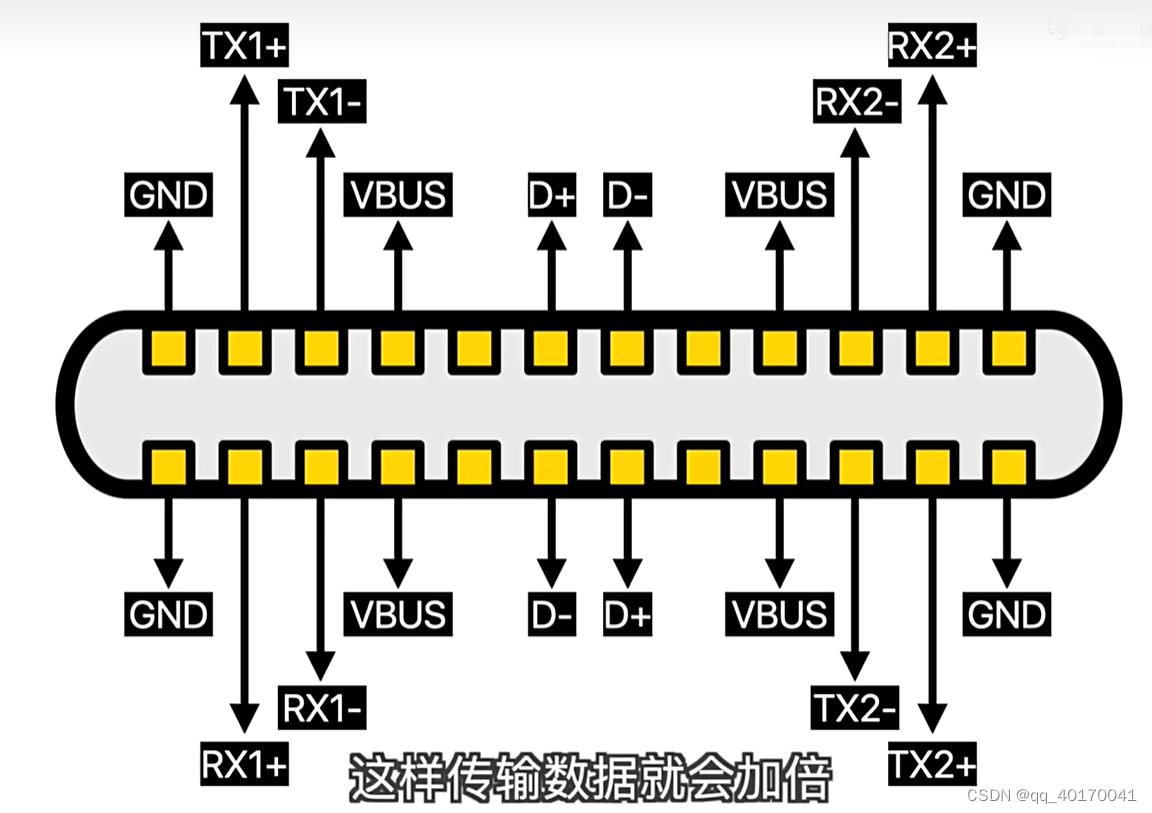

可以看到上下两部分的引脚一样，所以无论正反插都是一样的

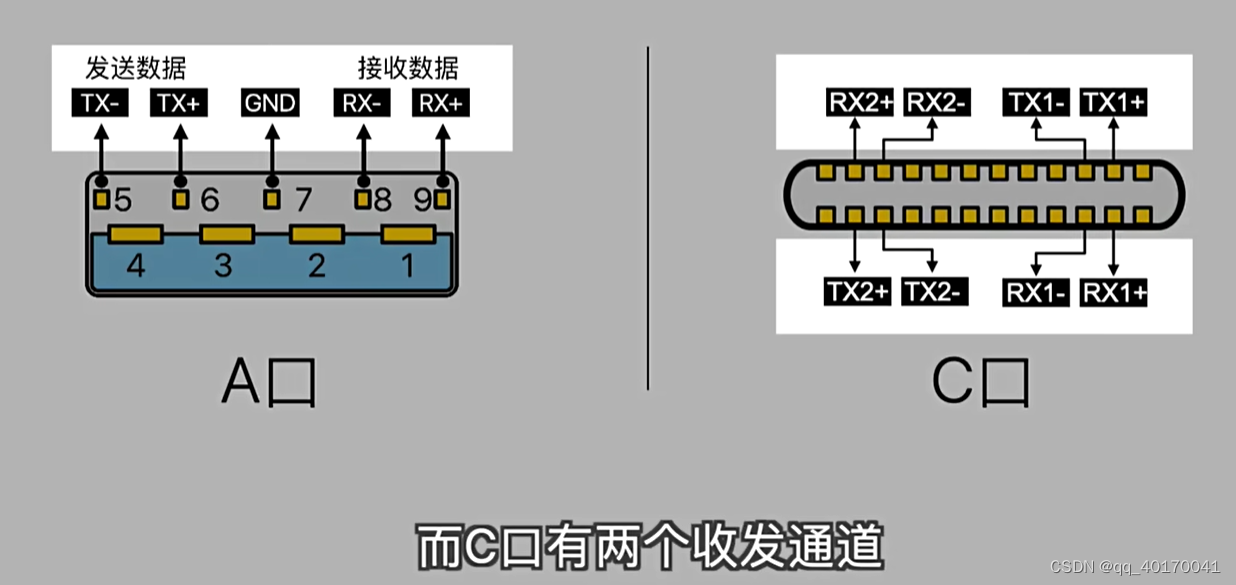

而且有两个传输通道，传输数据速率是翻倍的 TX和RX是两组
而且还有D+和D-同样支持USB2.0
在这里插入图片描述

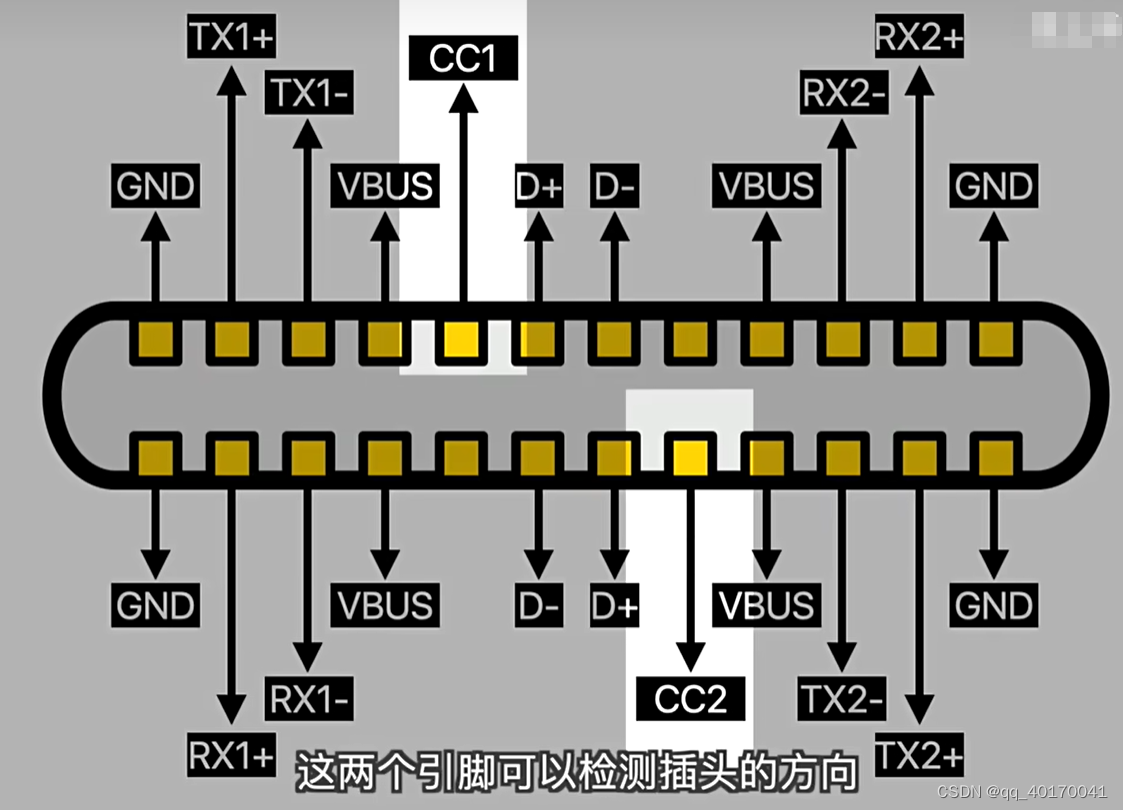

CC1和CC2引脚可以用来检测插头的方向，可以用来协商供电协议，例如确定是充电器还是充电设备，以及协商电流电压的参数
在这里插入图片描述

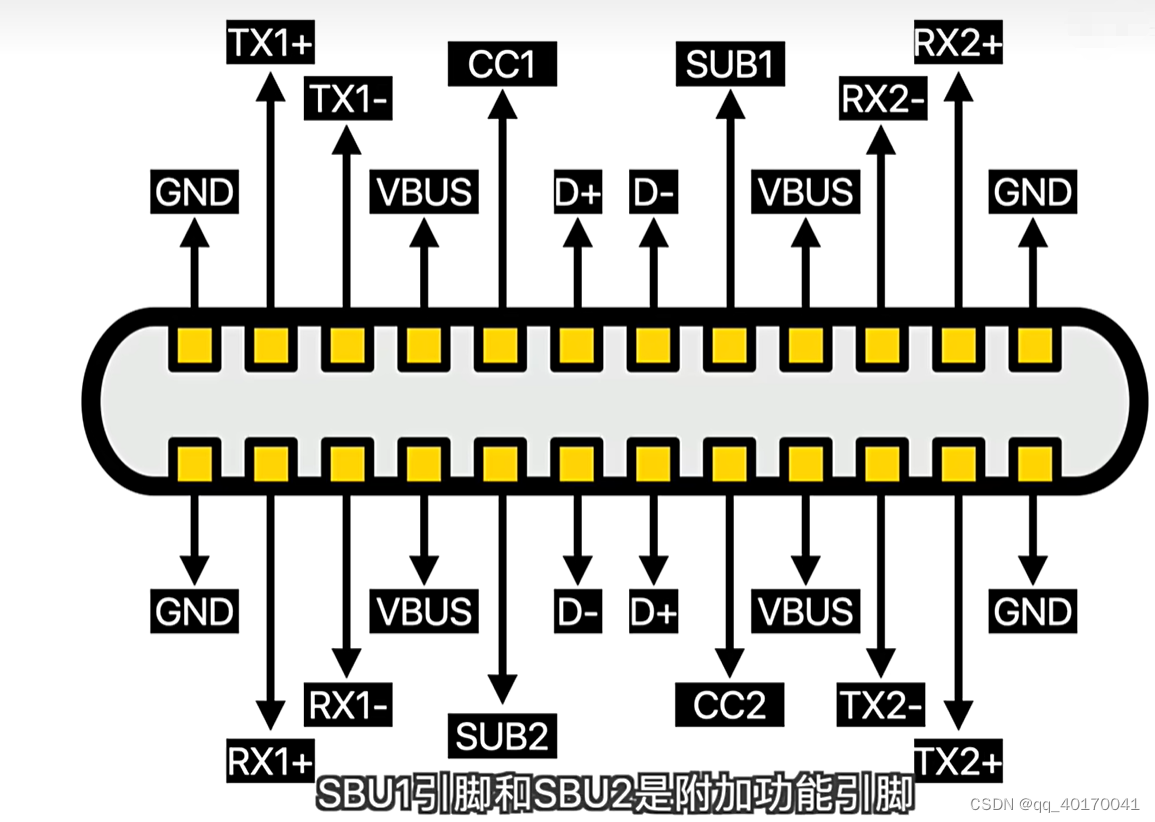

SBU1和SBU2是附加功能引脚，比如用于DP视频传输
在这里插入图片描述
USB3.2以后就变为了更高的TypeC接口，两对差分传输信号，3.2以下的版本还是USB3的版本
