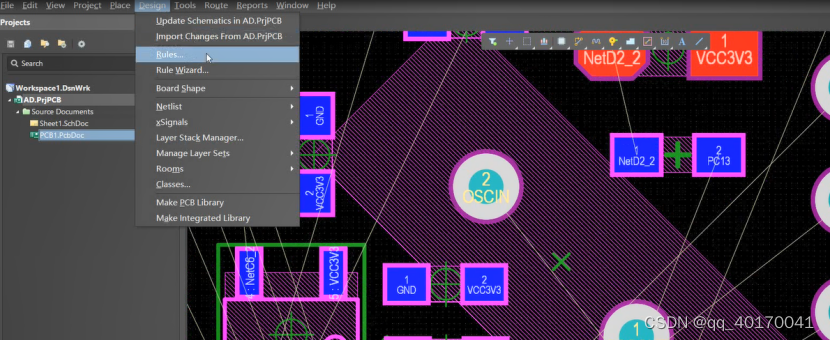

规则修改
设置线和线之间的最小间距，线和焊盘间的最小距离，线和过孔之间的最小距离

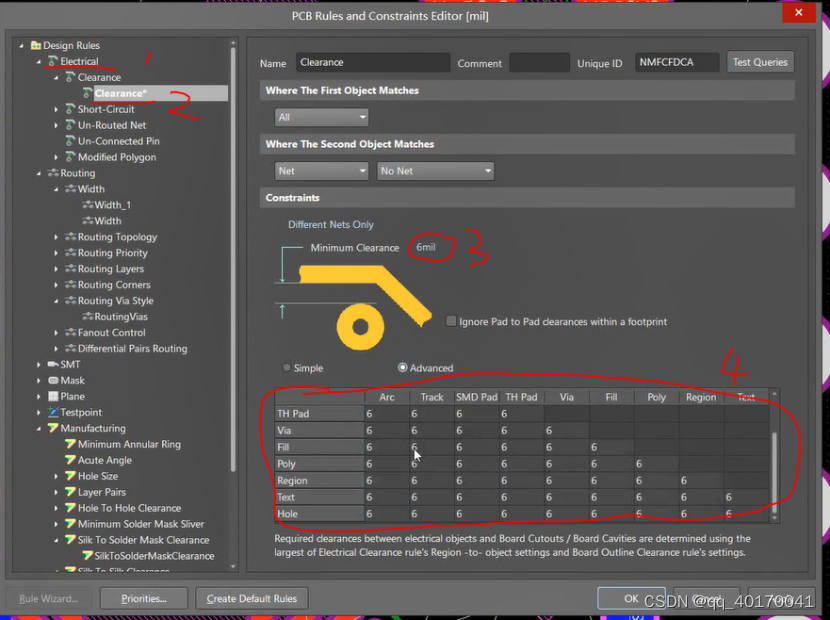

先修改电气规则属性中的间距规则,这里修改间距为6mil,可以看到下面表格中每种类型之间的最小距离设置
然后就是布线的属性,线宽,最大最小和默认优先这三种

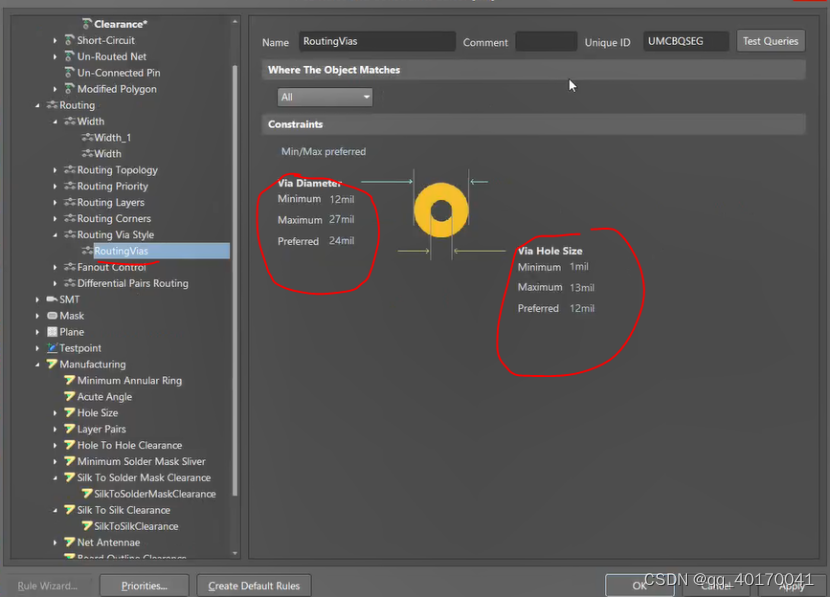

过孔属性的修改
添加新的规则
如果想要单独的设置5V这个电源线的规则属性,该如何设置,自动布线会将全部的线都统一,这样布线,所以需要添加新的规则,单独对5V这个电源线进行设置

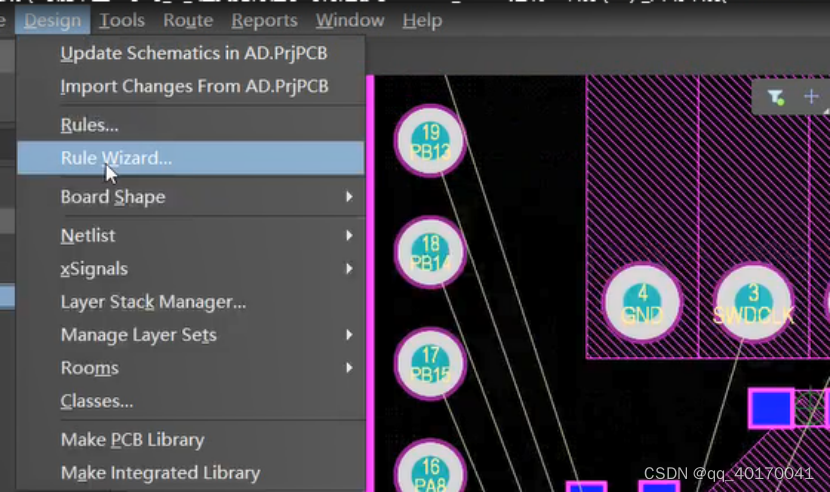

进入规则向导

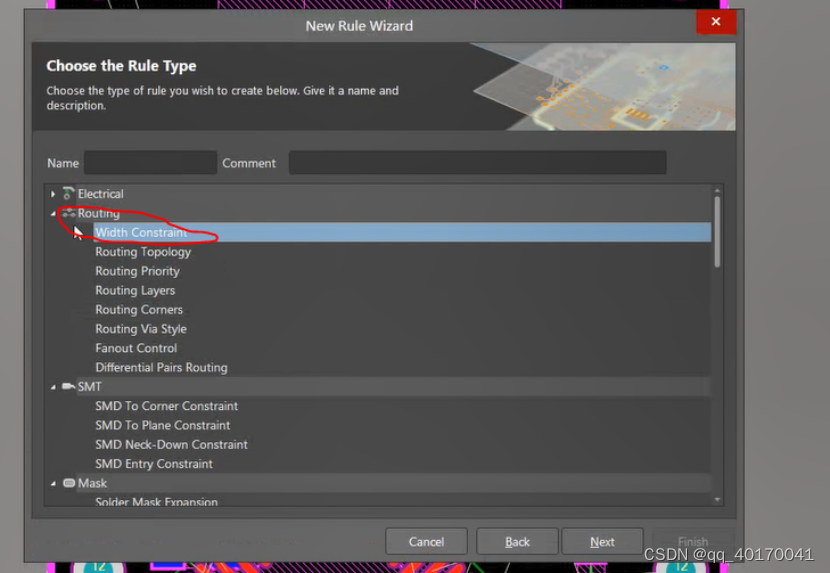

这是举例:增加线宽规则

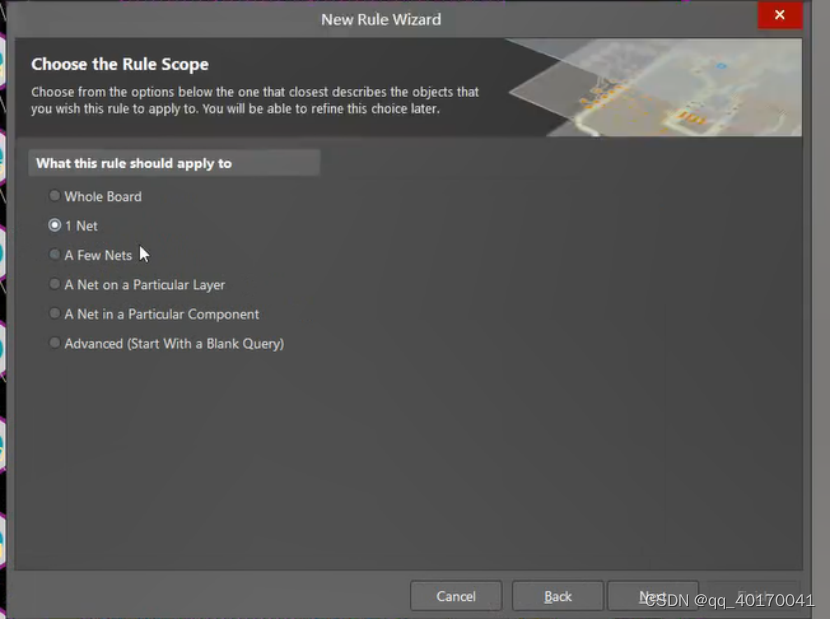

这里由于是单独对5V电源线进行设置规则属性，所以只选择1 NET就可以了，意思就是单独对5V这个网络进行线宽的设置

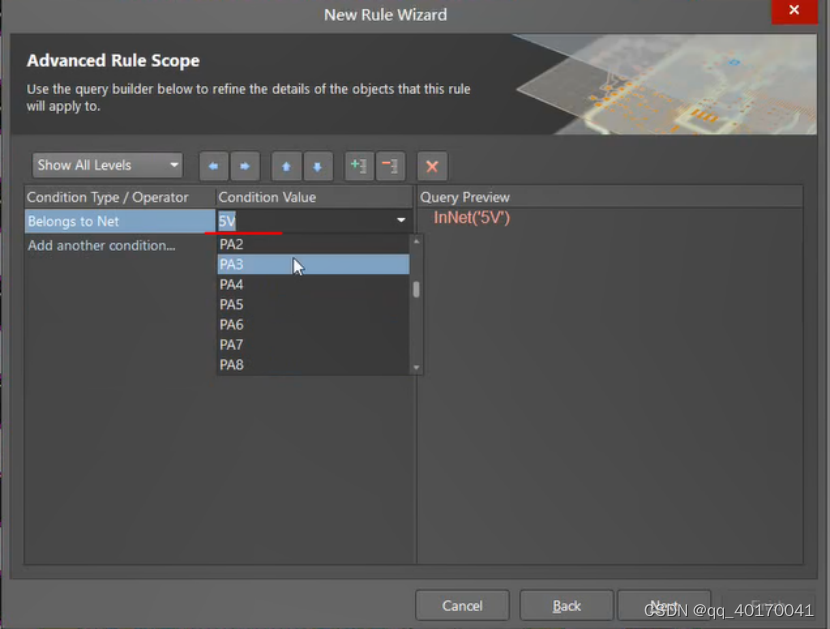

这里就是选择要设置的网络，这里选择了5V

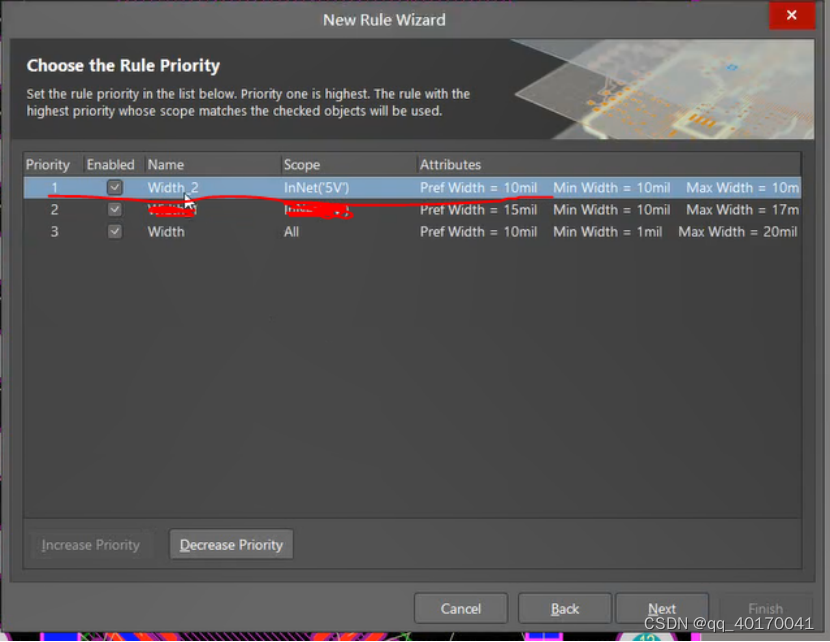

优先级设置，如果有许多个属性设置，软件肯定不知道使用哪一个，怎么办？所以要设置这些规则的优先级，谁在前面就先使用谁

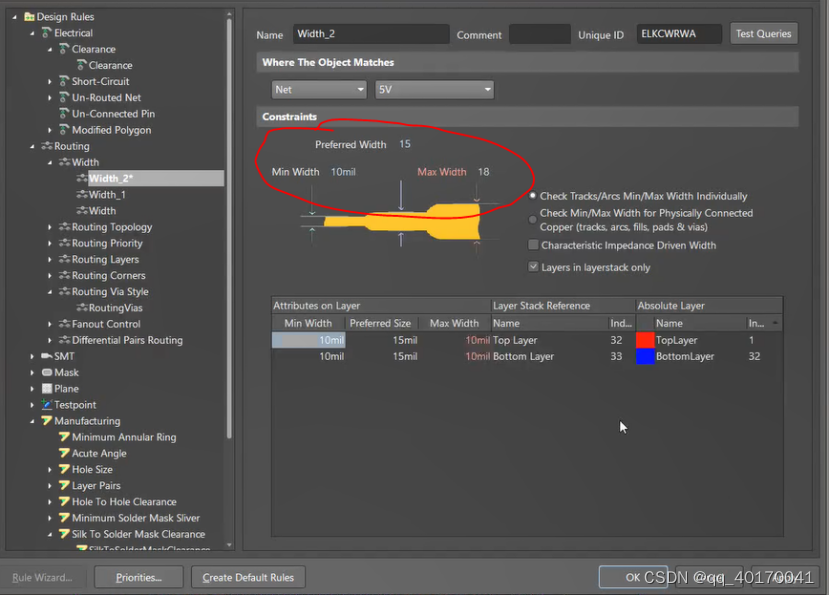

这里就到了最后设置这个新增加的规则的设置了，最后点击apply就可以了
