乒乓RAM基本原理和操作介绍

引言

     乒乓操作是一个非常常用的数据流控制处理技巧，乒乓RAM源于乒乓操作的基本原理，本节将对乒乓RAM作一个简单的介绍，也作为平常学习笔记的一个记录，等忘记后可以回来复习复习。

主要内容

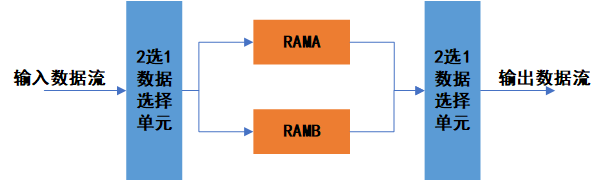

     乒乓RAM的基本结构如下图所示，主要由两个RAM和两个2选一数据选择器组成。

     乒乓RAM的处理流程：

1. 输入数据流通过数据选择器等时分配到两个RAM数据缓冲区;
2. 在第一个数据缓冲周期，将输入数据流缓存到RAMA;
3. 在第二个数据缓冲周期，将输入数据流缓存到RAMB，同时将RAMA上一周期缓存的数据传送给输出数据选择器；
4. 在第三个数据缓冲周期，将输入数据流缓存到RAMA，同时将RAMB上一周期缓存的数据传送给输出数据选择器；
5. 如此循环，直到完成数据流的传送。
