verdi/vcs常用debug功能

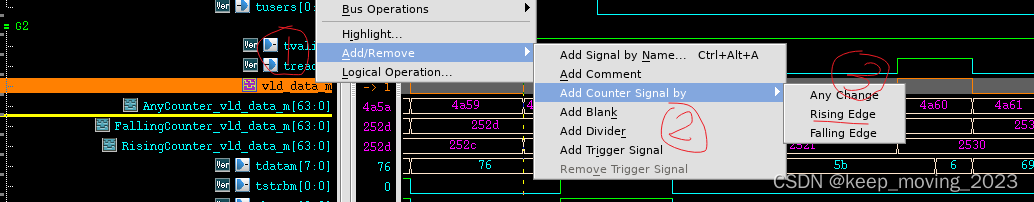

1、查看某一个单比特信号的上升沿或下降沿的数目；

如下图所示步骤：

1）找到该信号右键，选择add/remove；

2）add couter signal by；

3）选择上升沿或下降沿或任意边沿；

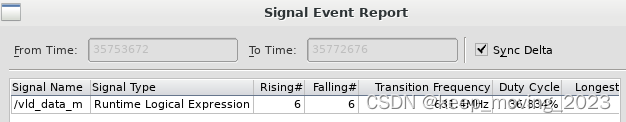

 还有一种办法是：signal event 来看

 1）选择要观察的信号，同时用黄白线选择要查看的区域；

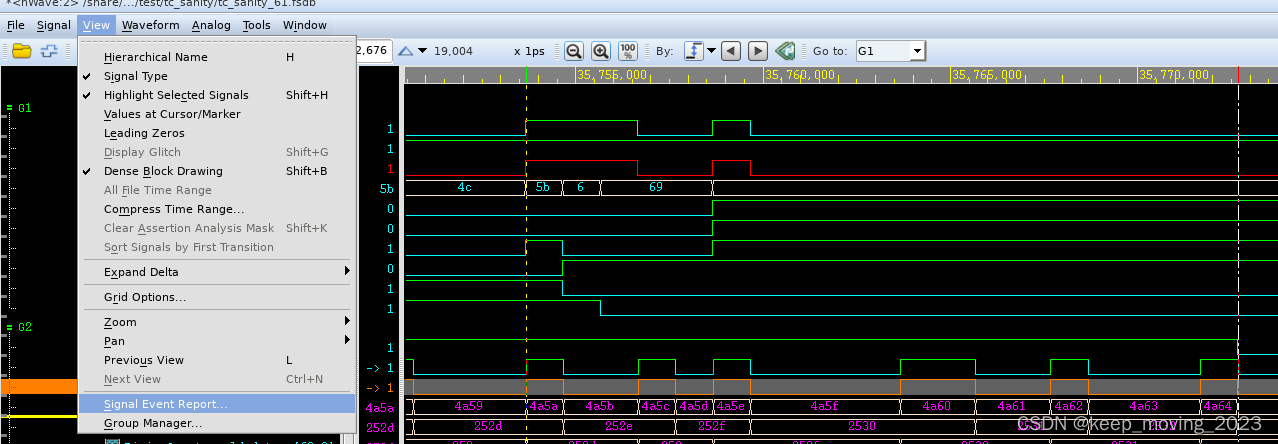

2）view->signal_event_report；即可

上图结果如下：

---

 2、信号之间的逻辑操作；

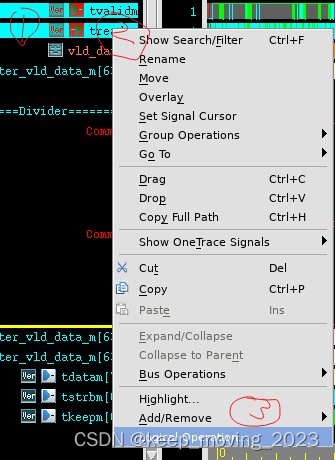

1）选择要进行逻辑操作的信号；

2）右键->logical operation;

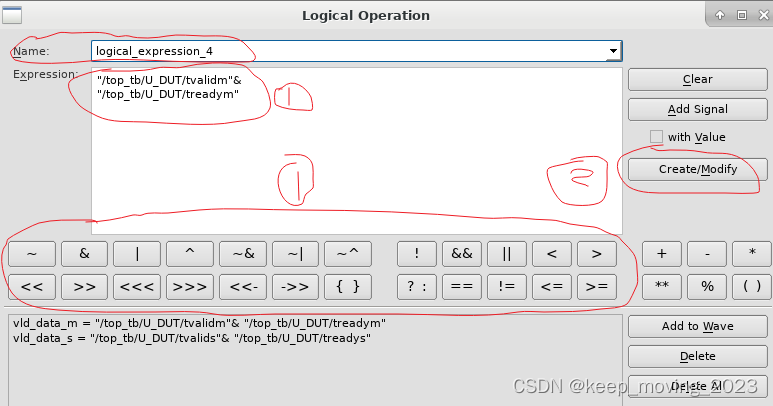

3)进入下面界面进行相关逻辑操作生成新的信号，如与或非等；

---

3、对多比特信号进行编辑或展开；

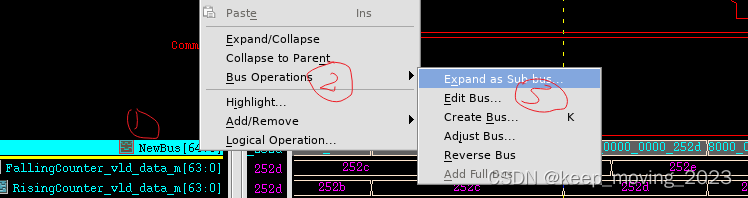

1）选中信号右键->bus operation->

expand as sub bus：可以把信号按固定间隔展开；

edit bus：可以只选则信号的一部分显示在波形上；

create bus：可以调整信号内各个bit之间的位置，也可以增加位宽等；

.......

---

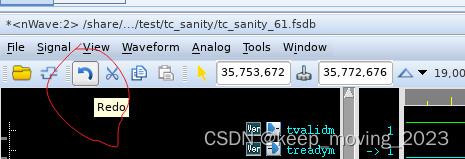

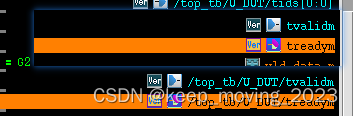

 4、波形上的撤销；比如不小心展开了，点击它可以直接撤回去；

---

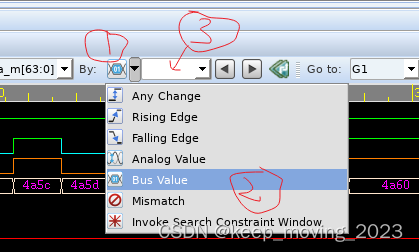

5、匹配信号中某一个值是否出现过；

先选中信号，再按下面图中顺序执行，左右三角形是指查找左侧匹配值和右侧匹配值；

---

6、常用快捷键；

显示信号路径层次：选中信号->按h键；

改变信号颜色：选中信号->按t键；

把代码的信号拉到波形上：方法1：鼠标选中直接拉过来；方法2：鼠标选中后，ctrl+w；（这种会拉到默认的那个波形上，如果开了多个可能不在当前这个窗口上）

波形重新跑了之后，reload波形：shift+l；

查找模块或task：shift+s；打开查找窗口如下图所示（可以使用通配符：*）输完后按一下enter键开始搜索，点go to可以直接到达该模块位置；

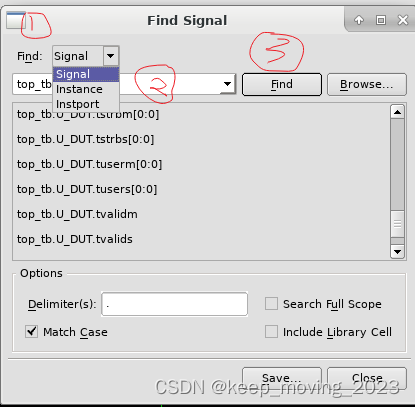

查找信号名/实例化模块等：shift+a；

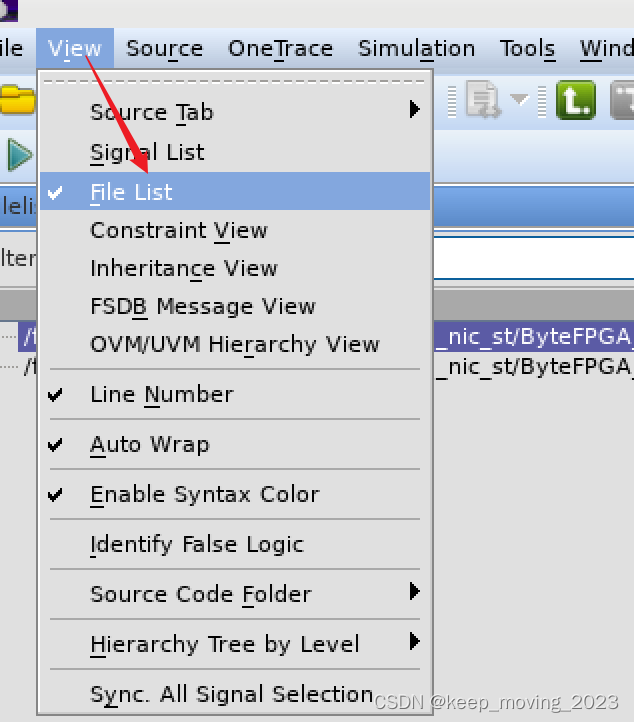

也可以通过：下图路径进入该界面；

这里还可以进入查找特定字符串的窗口（注意查找的范围）：

---

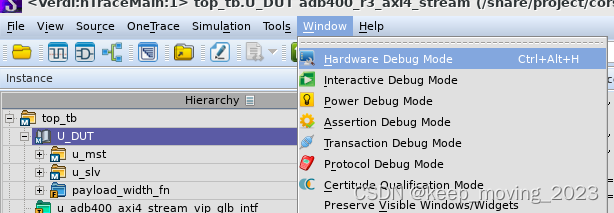

 7、恢复回验证常用的窗口设置；

8，查看仿真波形的用例或组件的代码是不是最新修改后的代码：可以直接在搜索栏检索

---

 9，开启verdi的gui模式进行debug：仿真时加上：gui=on，完成编译后就会自动打开verdi进行仿真；

打开后在左下角的窗口可以直接输入：run  1000；enter后可以开始跑到对应时间点的仿真，或者遇到断点停下来；

可以使用单步仿真，一步步查看仿真路径；还可以区分DUT和TB两个仿真区域；

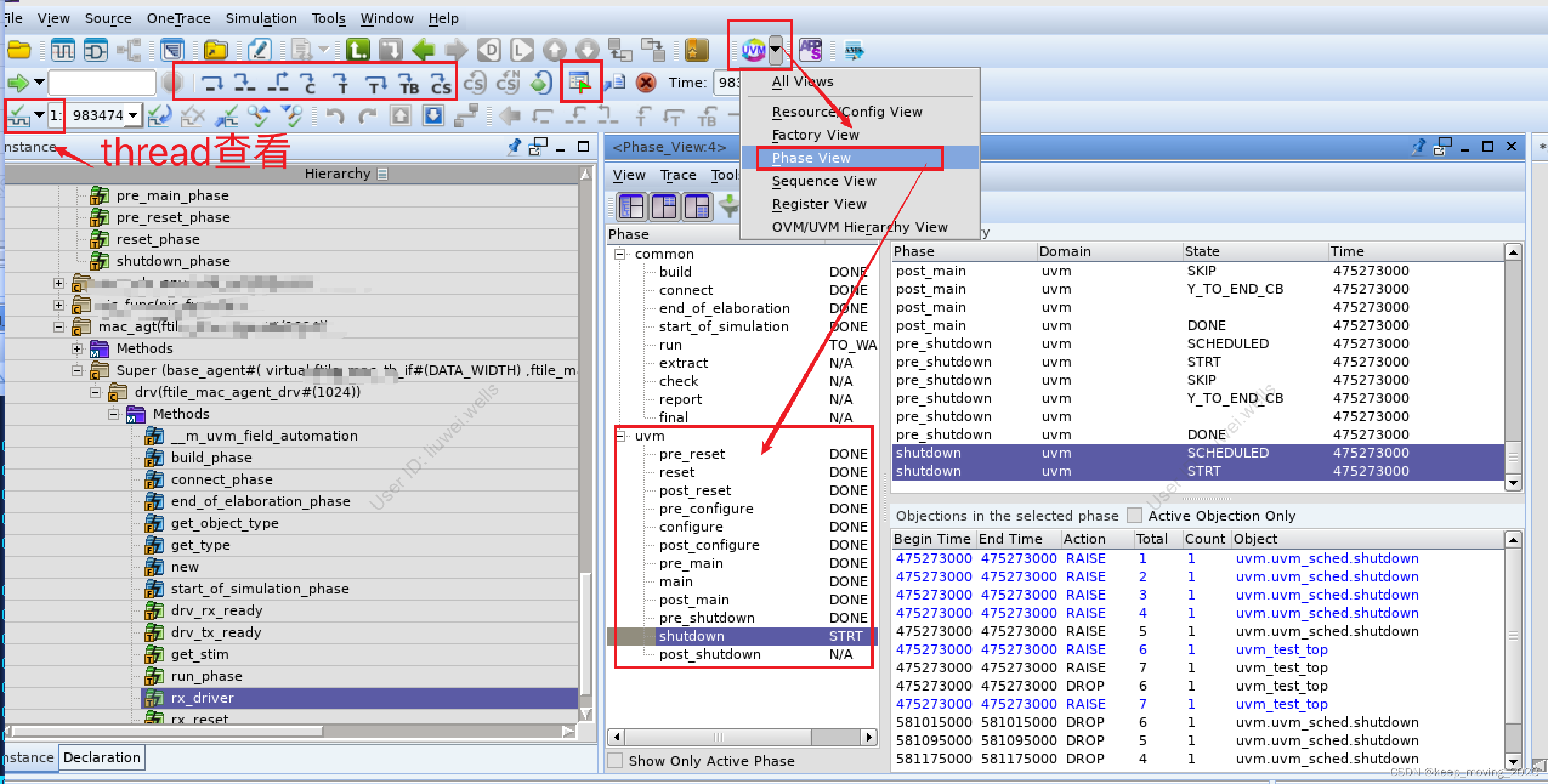

另外还有一些phase机制，可以查看哪些phase结束了；还有seq的激励是否正常发送和结束了；之前遇到了，main_phase结束后，seq里面的tr没有结束，然后shut_down phase又调用了一个seq去发送激励；导致仿真挂死在shutdown_phase了，因为main_phase的一个tr一直没有完成；

---

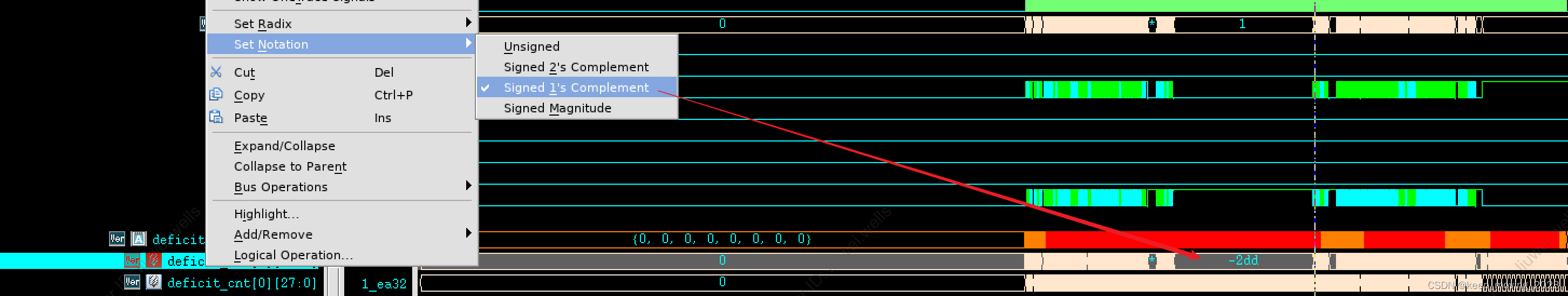

10，有些数据是有符号的，可以在波形以正负数形式显示；

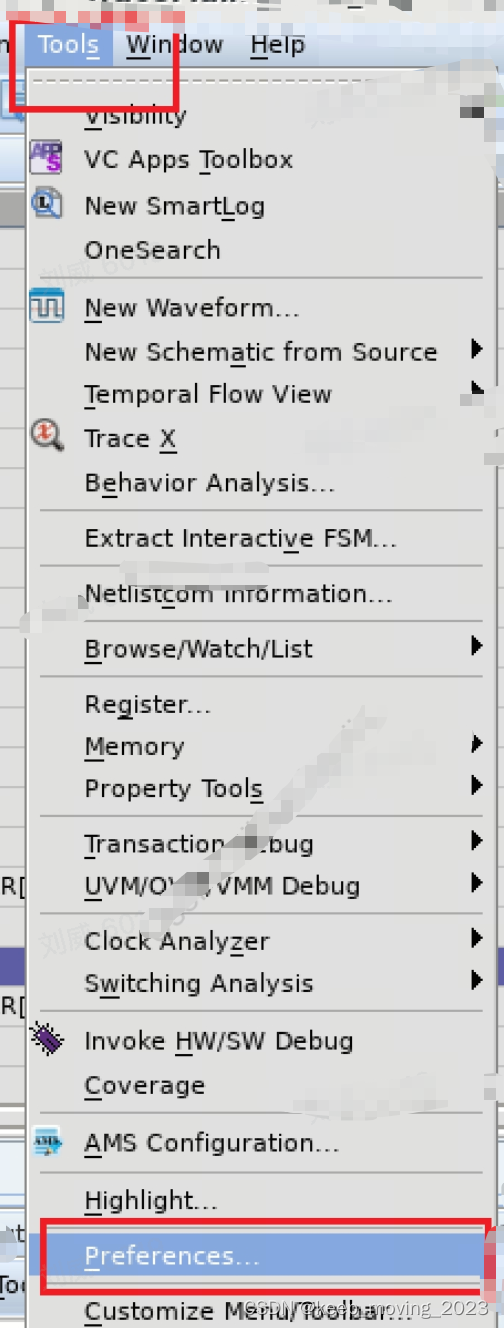

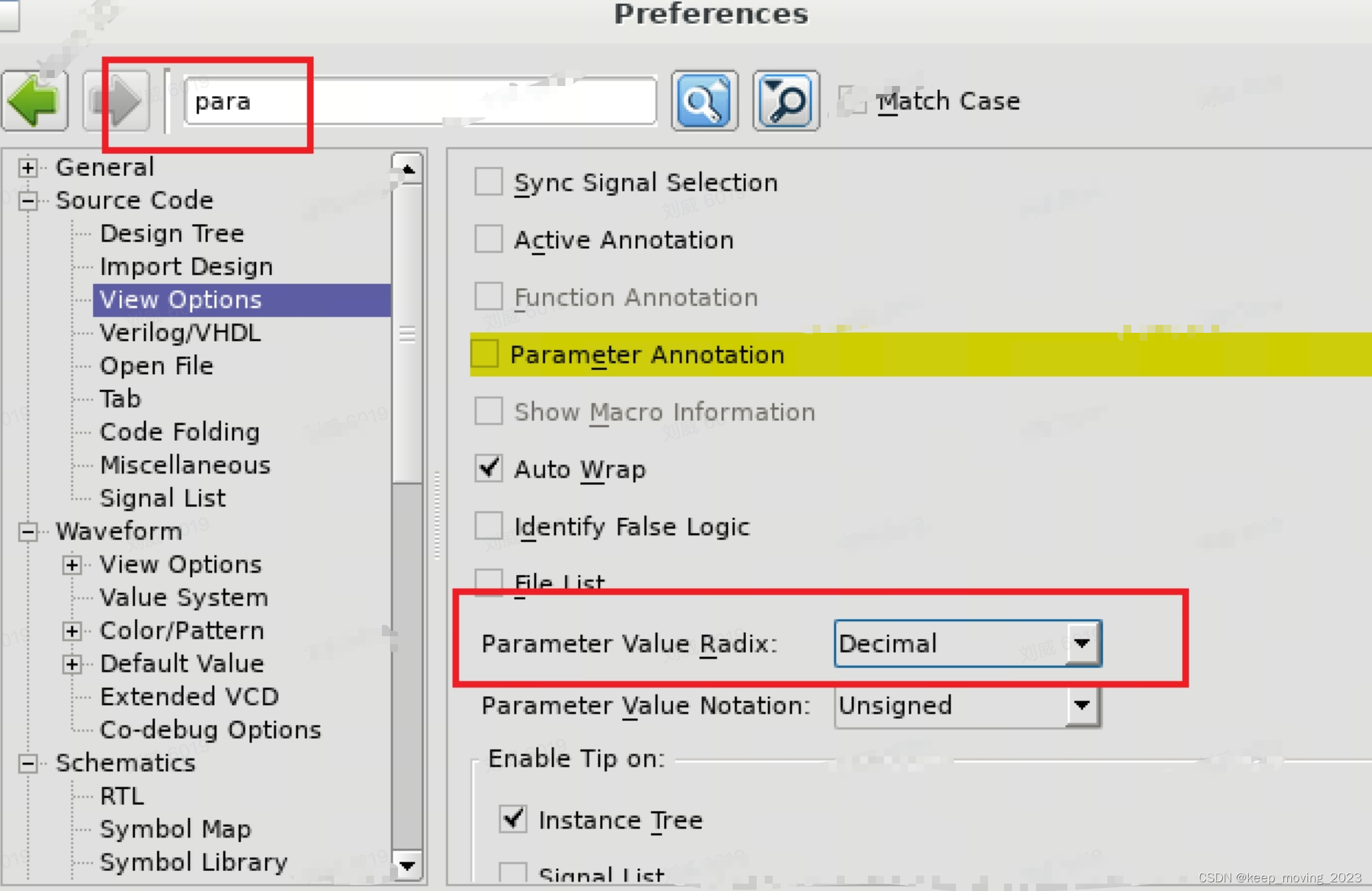

11 , 参数按指定进制显示；tool--》preferences--〉搜索：para----》选择进制 ；（也可以搜索macro，把宏按展开的形式显示；）

---

vcs的ucli命令：

step

ucli; 仿真时，可以输入step进行单步调试，查看执行到那行代码；debug一些组合环和环境的死循环会有不错的效果；

可以step 10；也可以run 1ns；

vcs好像有编译选项可以自动检测死循环：Compile/simv中加上这个option: +vcs+loopreport+number(比如1000)

看网上还有要加上loopdetect的选项，不过写了个死循环，好像也没检查出来；（后面有时间再确认一下；）

采用下面形式可以报出loop：区别就是加了两个vcs，中间有空格；

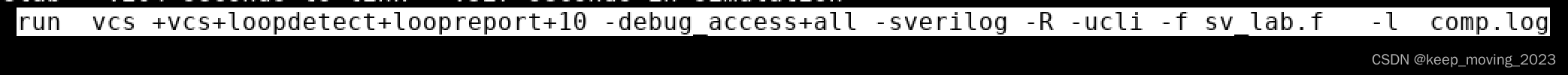

run  vcs +vcs+loopdetect +vcs+loopreport+20 -debug_access+all -reportstats   -sverilog -R  -f sv_lab.f   -l  comp.log

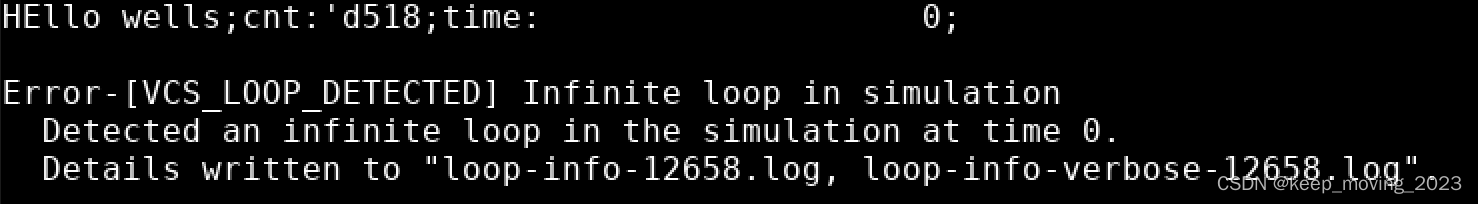

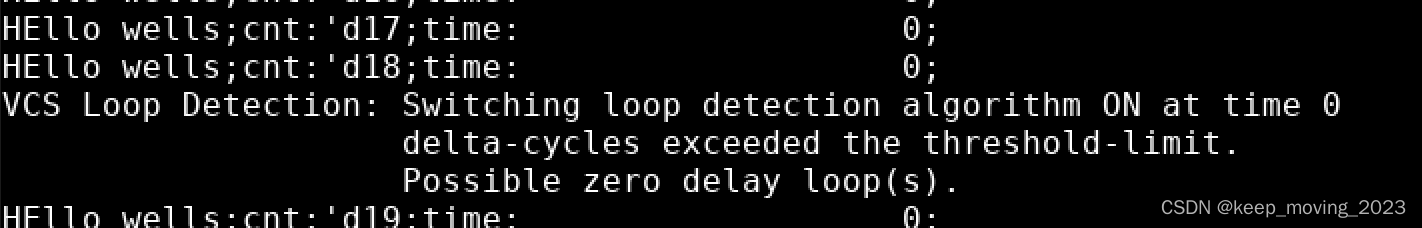

会有下面类型报错：

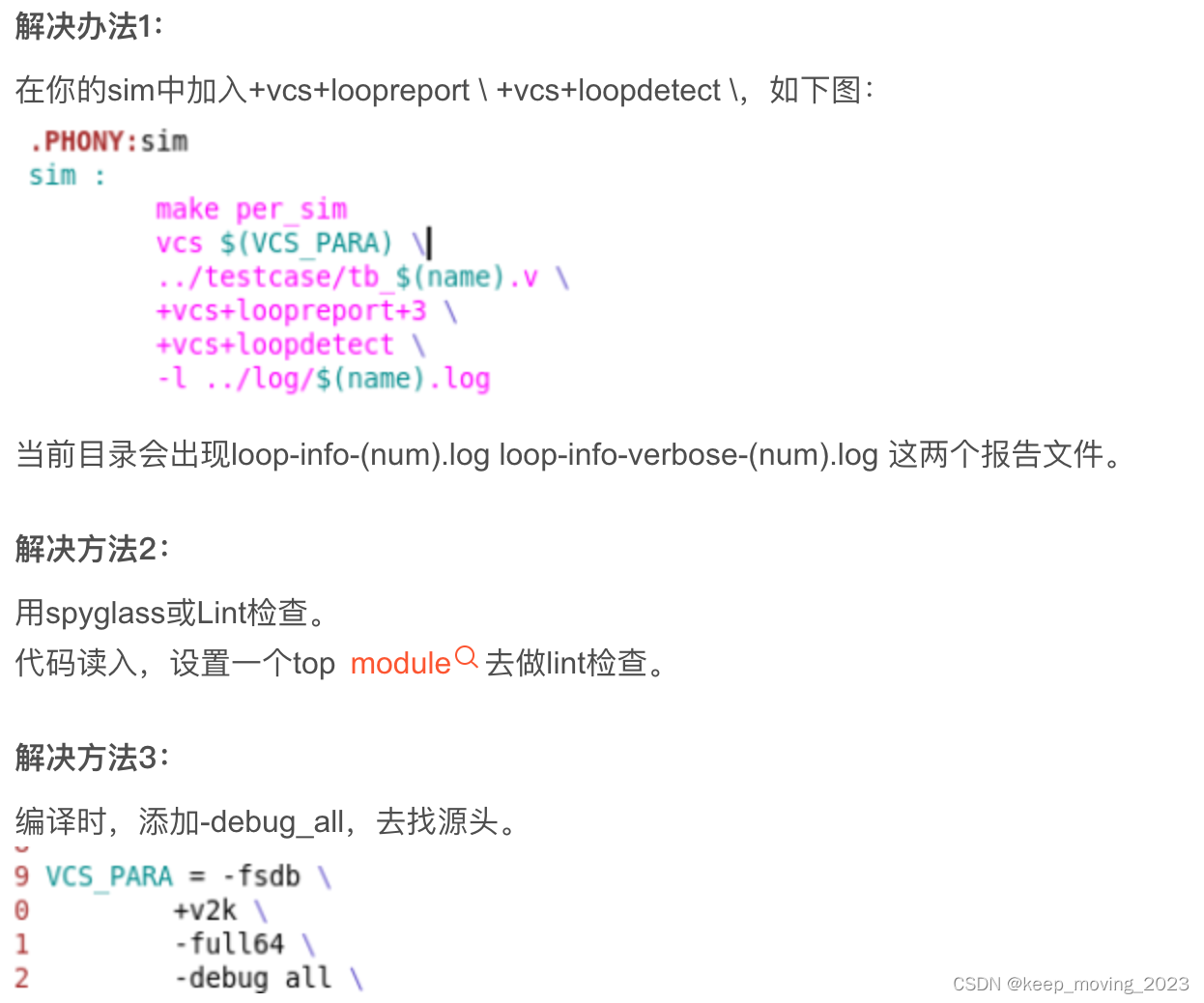

irun和vcs工具，检测TB环境零延时无限循环以及zero-delay组合逻辑_vcs zero delay loop-CSDN博客

注意：ucli功能需要打开debug_access+all；

另外：nlint也可以检查出设计的组合环问题；

---

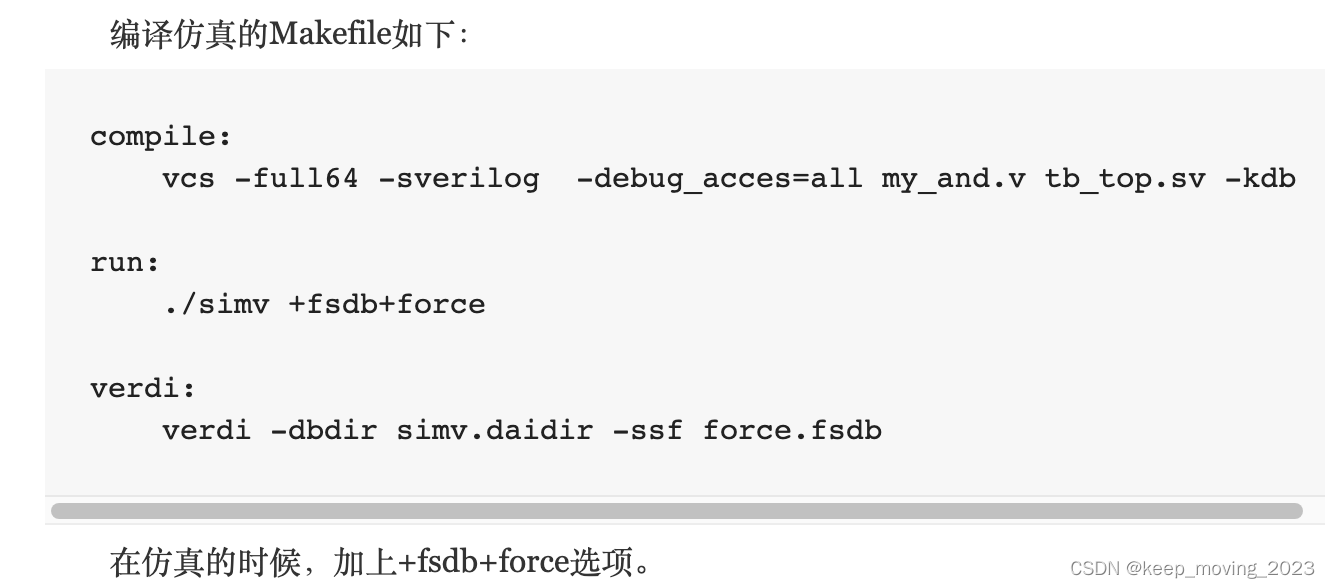

在波形上查看force信号：需要添加相关仿真选项；
