目录

设置设计阶段

项目文件（Project File）概述

Spyglass CDC流程

运行Spyglass

其他

获取帮助的方式

调试方式

演示

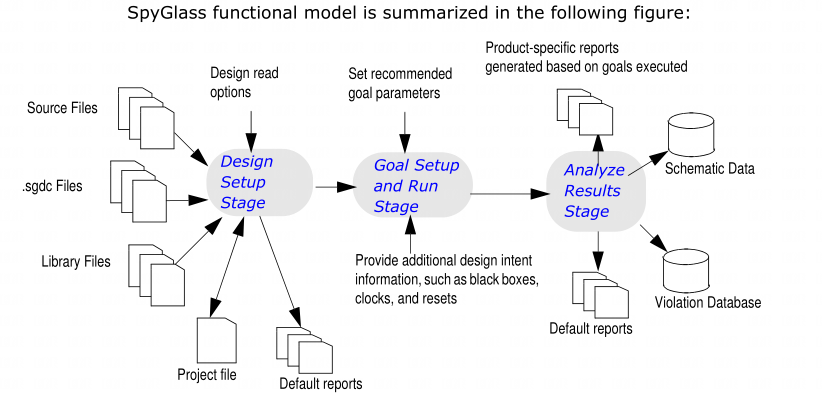

Spyglass是Synopsys公司推出的一款用于设计早期用于保证RTL代码质量，排查CDC问题的RTL代码sign off工具，用于排查问题，尽早解决问题。也可以做低功耗，DFT等相关分析。下图为Spyglass的原理流程示意图，其中首先是设计准备阶段，需要准备源文件，.sgdc文件，lib文件，使用.prj文件对该设计进行管理，同时会给出相应的报告，下一个阶段您选择并运行目标(Gaol)。目标是规则(Rules)的集合。规则就是一条条约束，用于检查的最基本单位。最后是分析结果阶段，此阶段使您能够分析目标运行的结果。目前使用更多的在CDC与Lint部分

设置设计阶段

添加文件选项

文件

描述

脚本使用方式

举例

源列表文件

包括扩展名为 .spp 或 .f 的文件。这些文件包含设计文件、设计选项或两者的组合。

read_file -type sourcelist <file>

read_file -type sourcelist sources.f

HDL 库

包含预编译的 VHDL 或 Verilog 文件。

set_option lib  <logical_name>  <physical_path>

set_option lib  MyLib   /a/b/mylib_path

SGDC文件

SGDC文件约束，这些设计约束用于提供在 RTL 中不明显的附加设计信息。

read_file -type sgdc  <filename>

read_file -type sgdc  constraints.sgdc

技术文件库

包括使用这些库单元的结构化网表所需的 Synopsys .lib、.sglib、.plib 和 .gateslib 文件。

read_file -type  <gateslib | sglib | plib> <lib name>

read_file -type sglib  library.sglib

waive文件

屏蔽一些不会在窗口显示的警告信息或者error，就是屏蔽一些规则检查

read_file -type waiver <prj_name.awl>

read_file -type waiver waiver.awl

上述给了使用脚本读入文件的方式，也可以使用鼠标点击的方式在GUI界面进行添加相关的文件。不在此赘述。

项目文件（Project File）概述

读入相关文件，包括设计文件，约束文件，库文件等，同时设置运行选项（set_option），SpyGlass选项用于控制SpyGlas运行，并对所有目标具有全局性（单独总结），其次设置参数(set_parameter)在目标中使用SpyGlass参数来指导目标本身的行为。有些选项可以使用set_goal_option在目标中使用，需要注意这些设置是否可以用于该选项。参数有common parameter也有一些目标特有的，因此需要在使用注意参数的使用场景。

如下是一个prj的例子。

#Set the Top of the Design Tree

set_option top training

#Read in individual RTL Files (Verilog/VHDL/Netlists):

read_file -type hdl RTL/training.v

#Read in a file list from an location defined in an environmental file

###read_file -type sourcefile $env(SOURCE)/filelist.f

#Read in a Design Constraints File that contains clocks, resets, set_case_anlysis, etc..

read_file -type sgdc SGDC/training.sgdc

#Define a waiver file to put EXCEPTIONS INTO and a default waiver file.

read_file -type waiver training.swl

set_option default_waiver_file training.swl

#Set a global option that all Verilog will be System Verilog Compliant.

set_option enableSV yes

#Where do we find our rule sets:#Where do we find our rule sets:

current_methodology $env(SPYGLASS_HOME)/GuideWare2.0/block/rtl_handoff

#Define goal specific parameters and options

current_goal cdc/cdc_verify

set parameter ac sync debug yes #Turns on extra debuggin during cdc verify goal

set_parameter enable_handshake no #Turn off Handshake Sync Scheme

set_goal_option XXXX # Only for this goal

#Define a scenario that uses different SGDC file “–goals cdc_verify@mode1”

surrent_goal cdc/cdc_verify –scenario mode1

read_file –type sgdc mode1.sgdc

这里对其进行简单解释哈~首先是设置设计Top的名称，就是的module名称。接下来读入相关文件，其中sgdc可以使用DC吐出来的SDC生成，然后在其基础上进行修改，不修改直接使用是不被允许的，官方文件中明确指出需要进一步修改。生成的文件对于大型设计SGDC的书写可以提供很多便利。进而是全局的设置选项，根据自己的需要进行相关的设置。接下来是设置当前的方法，当前的目标，然后目标对应的参数与目标设置。可以使用GUI界面进行检查。同时对于需要重新建立一个项目文件的情况，可以自己使用GUI界面新建一个prj，然后进行相关基础设置后保存，再次基础上进行进一步的修改。

重点是介绍SGDC的书写，将在SGDC的书写（单独总结）篇进行详述

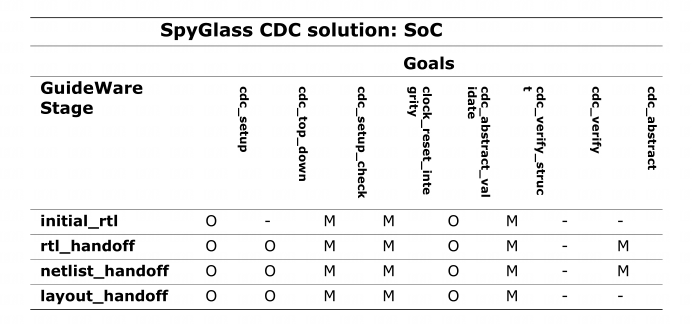

另外一个需要提及的是，current_methodology，方法分为block的handoff以及soc的handoff，在使用的时候根据需要进行选择。其中SoC-level的目标集更多一些~如下图所示。其中M是必选，O为可选，但是整体来看其实主要是在lay_out层次的增加，一般我们只是用rtl检查的话差距不大。

Spyglass CDC流程

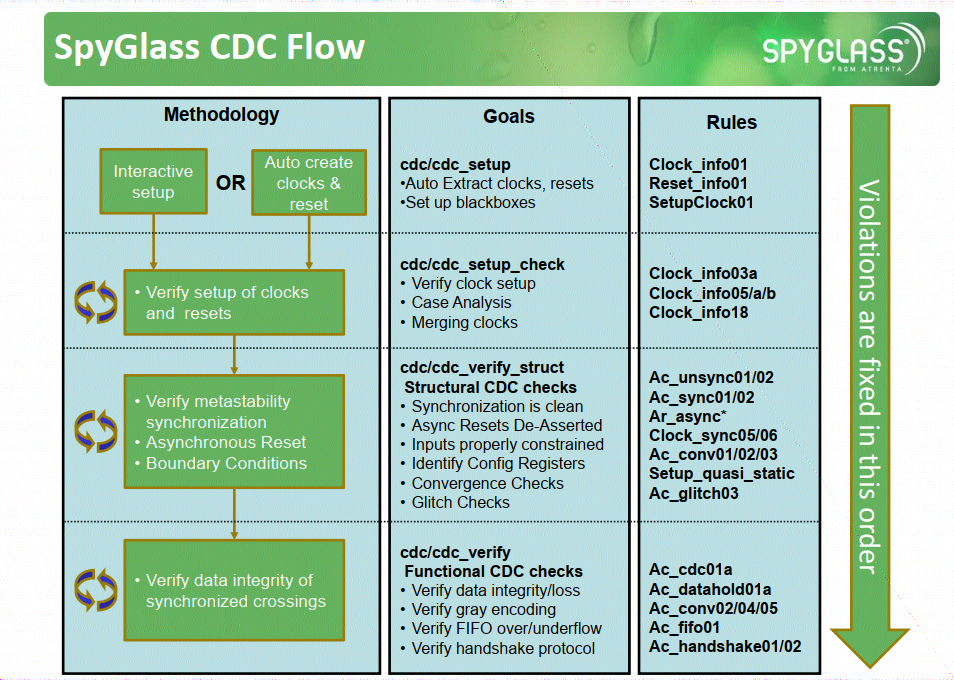

如下图所示，该图介绍了CDC流程的目标及其对应的规则。每一个目标有做对应的事情，需要执行完上一个目标后同时达到该目标后，才可以进行到下一个阶段，可以看到，每一个目标对应的规则是不同的，因此可能会导致一些问题遗漏，同时可能导致下一个目标的error的由于上一个目标没有完成的遗留问题。

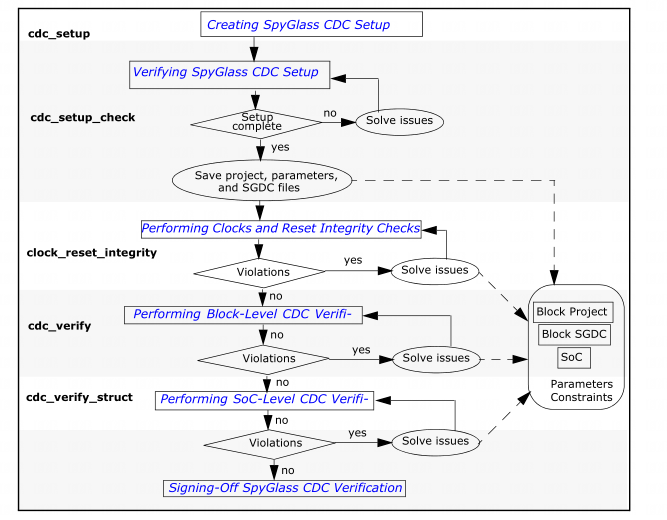

接下来简单介绍每一个步骤需要完成的事情

  • cdc_setup 该步骤需要做的指定精确完整的SpyGlass CDC验证所需的约束、参数和其他设计组件。
    • 输出
      • autoclocks.sgdc
      • generated clocks.sgdc
      • autoresets.sgdc
      • generated_resets.sgdc
  • cdc_setup_check 检查完整正确的设置
    • 此步骤的目的是执行约束健全性检查，并检测任何冲突/缺失的约束。对于正确的CDC分析，在约束文件中定义时钟并正确重置非常重要
    • 先决条件
      • 前一个目标cdc/cdc_setup中的零错误和零警告
    • 输出
      • Clock_info03a‐报告时钟不受限制的故障
      • Clock_info03b报告数据引脚绑定到常数的触发器
      • Clock_info05‐报告多路复用器上收敛的时钟信号
  • clock_reset_integrity 修正时钟和复位的问题
  • cdc_verify 发现时钟域交叉中的结构问题，修正设计中的异步问题
    • 输出为可能违反规则的设计问题
  • cdc_verify_struct  使用已验证的模块验证SoC

执行起来的时候是一步一步来的~务必确保上一个阶段是没有问题的再进行下一步的检查

运行Spyglass

在运行Spyglass的时候，假设你已经有一个prj文件。

运行时使用如下命令 spyglass –project training.prj –batch –goals cdc/cdc_setup | tee cdc.log &

在分析调试时去掉–batch选项即可，即spyglass –project training.prj –goals cdc/cdc_setup &

使用时根据不同的目标更换对应选项即可

在你没有prj文件的时候，可以使用gui界面快捷的设置相关参数，保存一个文件用于后续的使用。输入spyglass，不加任何选项，读入文件，将不需要检查的文件设置为stop，设置一个top选项，选择一个目标goal，打开incremental Mode，运行，保存prj文件即可，就可以看到一个软件生成的文件了

其他

获取帮助的方式

gui界面的help界面，安装目录下的的doc文件夹下的官方指导文件，论坛博文

调试方式

一般打开电路图进行debug，打开incremental Mode可以方便观察那些改动引起或是消除了那些error

演示

见如下链接（哔哩哔哩视频的形式），主要是异步FIFO的lint与CDC检查。未完成

本文参考：1，SpyGlass_CDCMethodology_GuideWare2.0_UserGuide.pdf 2，SpyGlass_CDC_Training_Slides_510_20Aug2013.pdf
