Vivado—单PC使用多仿真器

写在前面：由于不少同学的动手能力比较强，Xilinx的仿真器大多都是自制的，但是如果有两个板子的仿真器都是自制的话，会导致，这两个仿真器的UID是一样的，就不能在同一台PC上同时用，而且就算两个UID不一样，默认的使用端口都是3121，因此需要根据自身情况去修改UID和每个仿真器的端口

1、查看仿真器UID

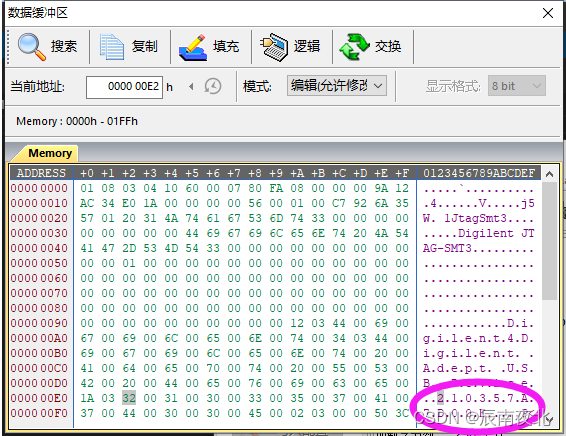

一般在vivado中的硬件管理器中就能看到仿真器的UID，如果两个仿真器都是自己做的，都烧录的同一个固件，那这俩仿真器的UID都是一样的，需要修改其中一个仿真器的UID，烧录过的仿真器，一般不能再次烧录擦写固件，要么就是把flash焊下来，用flash烧写器修改，要么就是买个新的flash重新擦写。

在这里插入图片描述

2、修改仿真器的UID

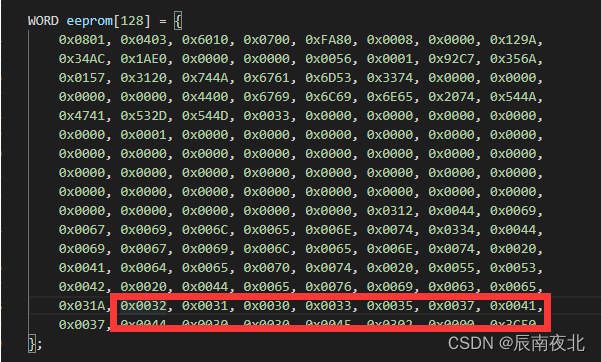

如果需要修改仿真器的UID，如下图所示：
在这里插入图片描述

需要修改上述位置，再重新擦写即可。

如果自己做的仿真器的flash已经被烧录过，那么就不能再进行烧录了，要么换一个新的flash，要么通过flash编程器再进行重新擦写

3、设置仿真器为不同的端口

就算两个仿真器UID不同，但是默认的端口都是3121，此时vivado能看到两个仿真器，但是只能同时打开一个，因此需要修改其中一个端口，需使用如下工具：
在这里插入图片描述

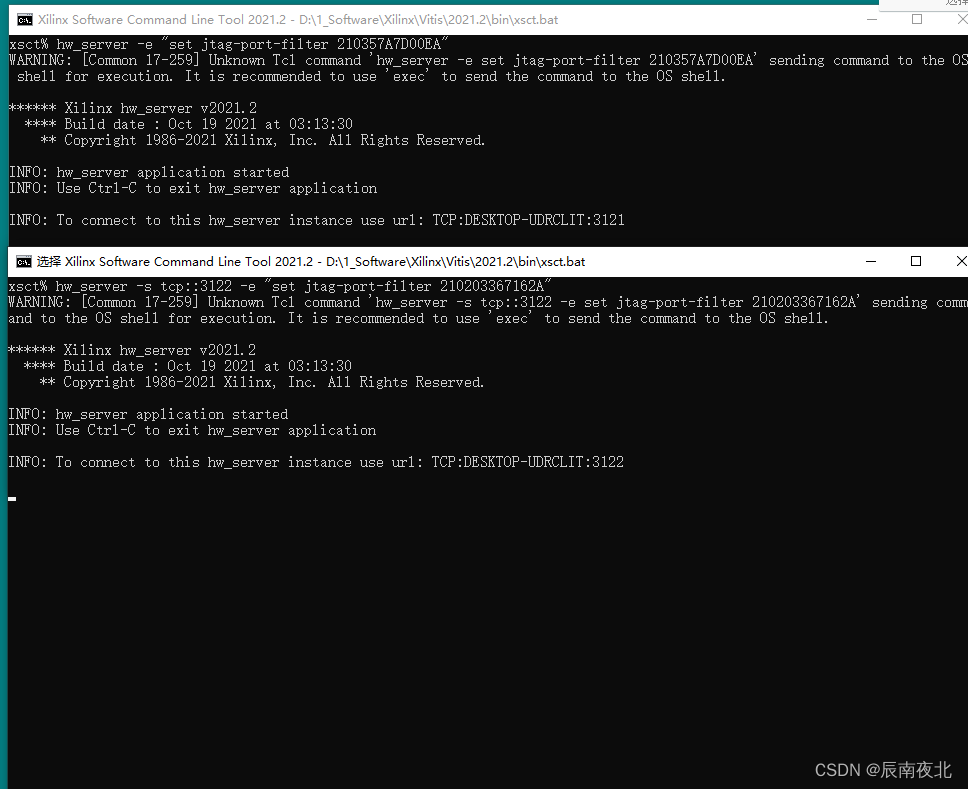

使用命令行:(注意，需要开启两个命令行，执行完之后，放在后台，不要关闭)

hw_server -s tcp::<端口号1> -e "set jtag-port-filter <UID_1>"
hw_server -s tcp::<端口号2> -e "set jtag-port-filter <UID_2>"
##例如：
hw_server -s tcp::3122 -e "set jtag-port-filter 210357A7D00EA"

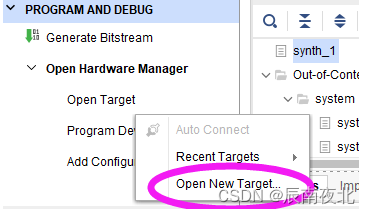

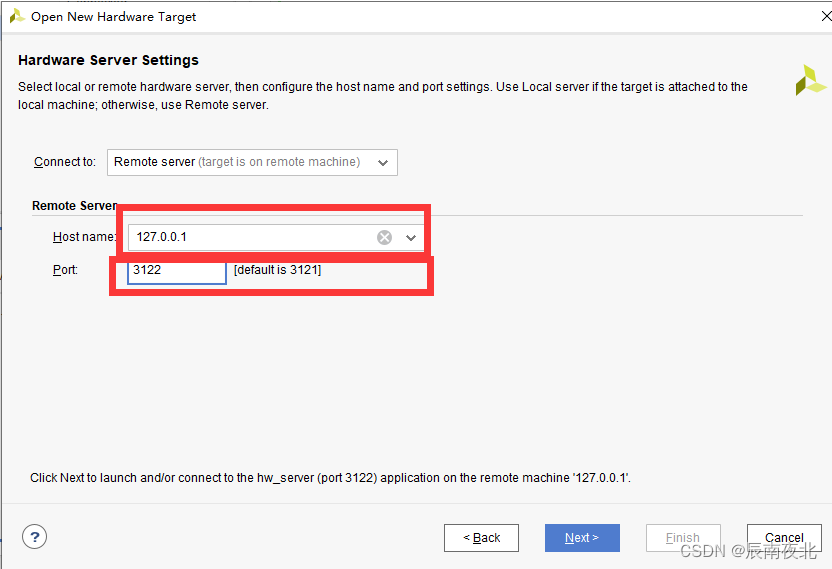

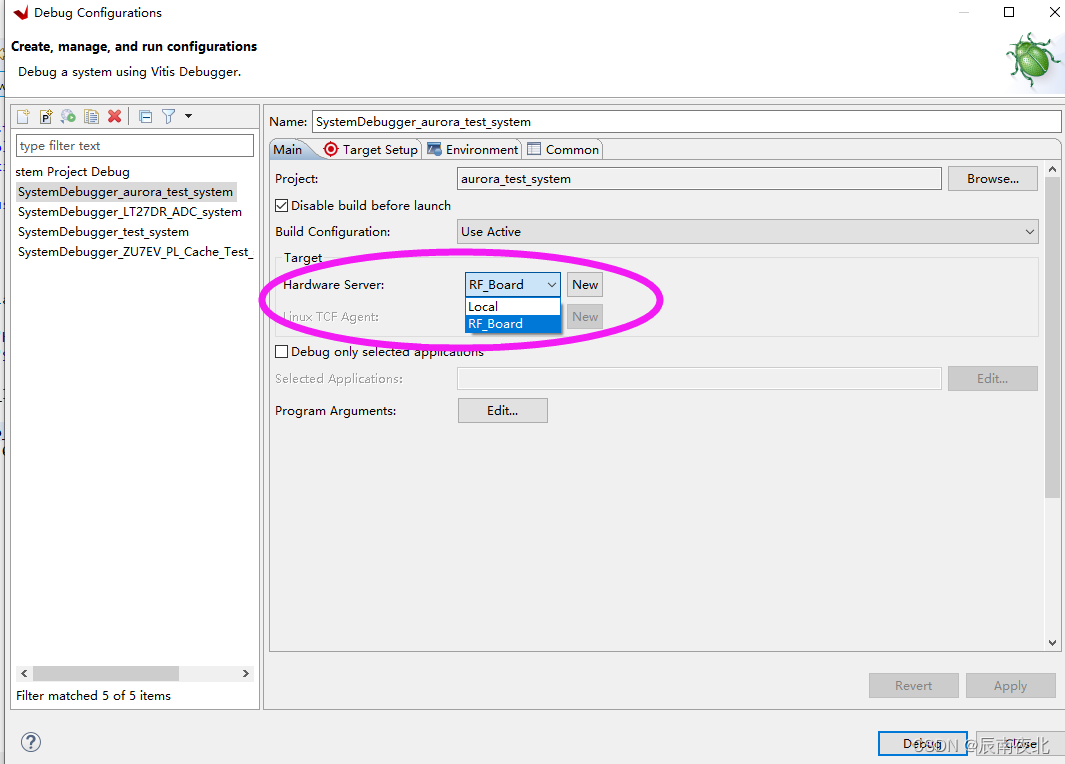

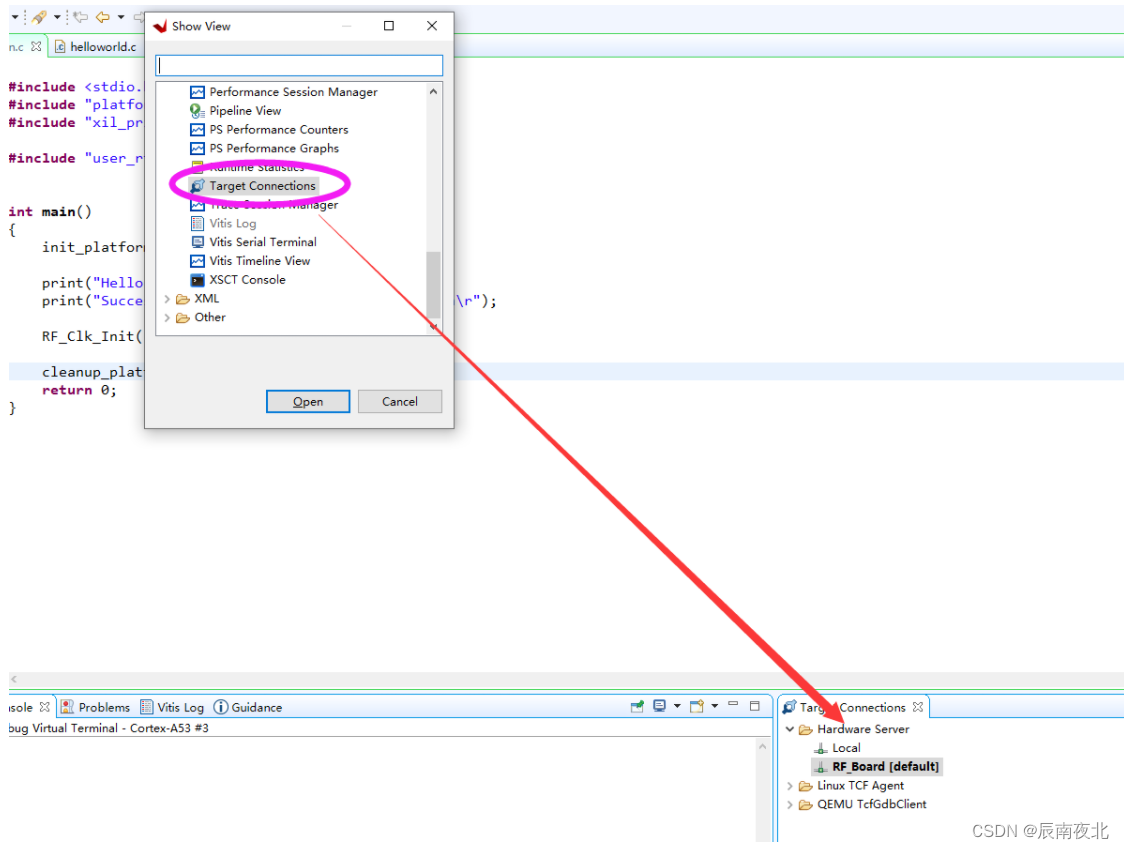

在这里插入图片描述
