1、前言

Xilinx系列FPGA实现4K视频收发现状：
目前Xilinx系列FPGA实现提供了多种4K视频收发方案；对于纯FPGA而言，需要用到GT高速接口资源实现编解码，但要求K7及其以上系列FPGA，以HDMI2.0为例，Xilinx官方提供了基于Video PHY Controller为核心的一整套HDMI2.0收发方案，此外，还可以直接使用GT高速接口IP核配置为GT-HDMI编解码模式，或者配置为DP编解码模式；对于Zynq系列FPGA而言，既可以使用PL端的GT高速接资源做4K视频收发，也可以使用PS端的DP外设做4K视频收发；本博主擅长Xilinx系列FPGA实现HDMI2.0视频收发方案设计，本设计采用基于Video PHY Controller为核心的一整套HDMI2.0收发方案，最高支持3840x2160@60Hz；

工程概述

本设计基于Xilinx系列FPGA的GT告诉接口实现HDMI2.0工程解决方案，最高支持4K@60Hz分辨率；基于目前市场主流需求，本设计共设计了2种HDMI2.0收发模式；第1种是HDMI2.0发送，最高支持4K@60Hz分辨率；第2种是HDMI2.0接收发送，最高支持4K@60Hz分辨率；

HDMI2.0发送模式

使用Xilinx等系列FPGA 的GT高速接口资源做4K@60Hz的HDMI2.0视频发送实验；4K视频输入源使用FPGA内部生成的彩条视频，分辨率可通过SDK或者vitis配置，本设计直接配置为3840x2160@60Hz；同时FPGA内部也生成了HDMI2.0音频模块，用于同步发送HDMI音频；然后调用Xilinx官方的HDMI 1.4/2.0 Transmitter Subsystem IP核做4K音视频的编码工作，同时编码4K视频流和音频流并输出3路AXI4-Stream流和DDC控制信号；然后调用Xilinx官方的 Video PHY Controller IP核做4K音视频并串转化工作，将3路20bit的AXI4-Stream的并行数据串化为差分高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出，差分时钟信号直接从FPGA的LVDS高速BANK输出，HDMI2.0高速差分信号再进入FPGA开发板板载的DP159或其他同等功能的驱动芯片，以增强高速信号的输出驱动能力；最后使用HDMI2.0线缆连接至显示器即可输出显示4K@60Hz彩条视频；

HDMI2.0收发模式

使用Xilinx等系列FPGA 的GT高速接口资源做4K@60Hz的HDMI2.0视频收发实验；4K视频输入源使用笔记本电脑输入，将笔记本电脑分辨率设置为3840x2160@60Hz，然后用HDMI2.0线缆连接至FPGA开发板的HDMI2.0输入接口；然后经过FPGA开发板板载的PS8409或TMDS181或者其他同等功能的重定时器芯片实现恢复和重定时高速信号；然后输入差分视频信号直接连到FPGA的GT高速BANK上；然后调用Xilinx官方的Video PHY Controller IP核接收HDMI2.0输入视频并做串并转换工作，将原来高速串行信号解串为3路20bit的AXI4-Stream并行数据；然后调用Xilinx官方的HDMI 1.4/2.0 Receiver Subsystem IP核做4K超清视频的解码工作，同时解码出AXI4-Stream流的音频流和视频流；解码后的AXI4-Stream视频流进入Xilinx官方的TPG IP核，该IP在没有外部AXI4-Stream视频流进入时输出彩条视频，否则输出外部AXI4-Stream视频；同时解码后的AXI4-Stream音频流进入Xilinx官方的音频模块；至此，HDMI2.0的接收解码工作已经完成，此时可以对解码后的视频进行个性化处理了，比如缓存、缩放、卷积之类的，本工程做回环输出操作；然后Xilinx官方的HDMI 1.4/2.0 Transmitter Subsystem IP核做4K音视频的编码工作，可同时编码视频流和音频流，并输出3路AXI4-Stream流和DDC控制信号；3路AXI4-Stream流进入前面调用的Video PHY Controller IP核做4K视频并串转化工作，将原3路20bit的AXI4-Stream并行数据串化为高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出，差分时钟信号直接从FPGA的LVDS高速BANK输出，HDMI2.0高速差分信号再进入FPGA开发板板载的DP159或其他同等功能的驱动芯片，以增强高速信号的输出驱动能力；最后使用HDMI2.0线缆连接至显示器即可输出显示4K@60Hz彩条视频；

上述IP和IC需要SDK或者vitis配置，所以需要调用MicroBlaze或者Zynq软核；针对目前市面上主流的项目需求，本博客共设计了12套工程源码，详情如下：

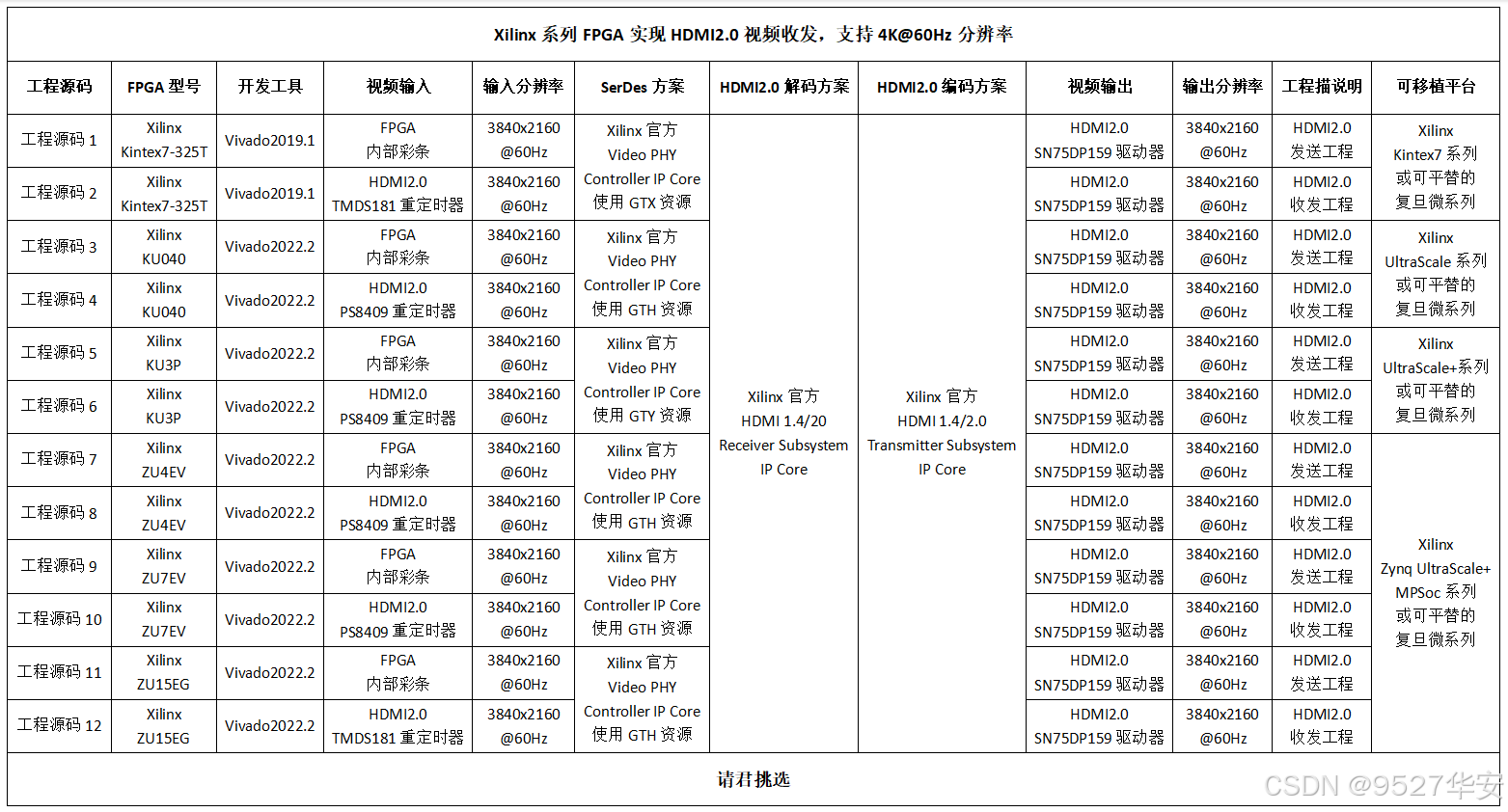

现对上述12套工程源码做如下解释，方便读者理解：

工程源码1

开发板FPGA型号为Xilinx–>Kintex7-xc7k325t‐2ffg676；使用Xilinx等系列FPGA 的GT高速接口资源做4K@60Hz的HDMI2.0视频发送实验；4K视频输入源使用FPGA内部生成的彩条视频，分辨率可通过SDK或者vitis配置，本设计直接配置为3840x2160@60Hz；同时FPGA内部也生成了HDMI2.0音频模块，用于同步发送HDMI音频；然后调用Xilinx官方的HDMI 1.4/2.0 Transmitter Subsystem IP核做4K音视频的编码工作，同时编码4K视频流和音频流并输出3路AXI4-Stream流和DDC控制信号；然后调用Xilinx官方的 Video PHY Controller IP核做4K音视频并串转化工作，将3路20bit的AXI4-Stream的并行数据串化为差分高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出，差分时钟信号直接从FPGA的LVDS高速BANK输出，HDMI2.0高速差分信号再进入FPGA开发板板载的DP159驱动芯片，以增强高速信号的输出驱动能力；最后使用HDMI2.0线缆连接至显示器即可输出显示4K@60Hz彩条视频；本设计使用GTX高速接口，适用于Xilinx-Kintex7系列FPGA实现HDMI2.0视频收发应用；

工程源码2

开发板FPGA型号为Xilinx–>Kintex7-xc7k325t‐2ffg676；4K视频输入源使用笔记本电脑输入，将笔记本电脑分辨率设置为3840x2160@60Hz，然后用HDMI2.0线缆连接至FPGA开发板的HDMI2.0输入接口；然后经过FPGA开发板板载的PS8409重定时器芯片实现恢复和重定时高速信号；然后输入差分视频信号直接连到FPGA的GT高速BANK上；然后调用Xilinx官方的Video PHY Controller IP核接收HDMI2.0输入视频并做串并转换工作，将原来高速串行信号解串为3路20bit的AXI4-Stream并行数据；然后调用Xilinx官方的HDMI 1.4/2.0 Receiver Subsystem IP核做4K超清视频的解码工作，同时解码出AXI4-Stream流的音频流和视频流；解码后的AXI4-Stream视频流进入Xilinx官方的TPG IP核，该IP在没有外部AXI4-Stream视频流进入时输出彩条视频，否则输出外部AXI4-Stream视频；同时解码后的AXI4-Stream音频流进入Xilinx官方的音频模块；至此，HDMI2.0的接收解码工作已经完成，此时可以对解码后的视频进行个性化处理了，比如缓存、缩放、卷积之类的，本工程做回环输出操作；然后Xilinx官方的HDMI 1.4/2.0 Transmitter Subsystem IP核做4K音视频的编码工作，可同时编码视频流和音频流，并输出3路AXI4-Stream流和DDC控制信号；3路AXI4-Stream流进入前面调用的Video PHY Controller IP核做4K视频并串转化工作，将原3路20bit的AXI4-Stream并行数据串化为高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出，差分时钟信号直接从FPGA的LVDS高速BANK输出，HDMI2.0高速差分信号再进入FPGA开发板板载的DP159驱动芯片，以增强高速信号的输出驱动能力；最后使用HDMI2.0线缆连接至显示器即可输出显示4K@60Hz彩条视频；本设计使用GTX高速接口，适用于Xilinx-Kintex7系列FPGA实现HDMI2.0视频收发应用；

工程源码3

开发板FPGA型号为Xilinx–>Kintex7-UltraScale-xcku040-ffva1156-2-i；使用Xilinx等系列FPGA 的GT高速接口资源做4K@60Hz的HDMI2.0视频发送实验；4K视频输入源使用FPGA内部生成的彩条视频，分辨率可通过SDK或者vitis配置，本设计直接配置为3840x2160@60Hz；同时FPGA内部也生成了HDMI2.0音频模块，用于同步发送HDMI音频；然后调用Xilinx官方的HDMI 1.4/2.0 Transmitter Subsystem IP核做4K音视频的编码工作，同时编码4K视频流和音频流并输出3路AXI4-Stream流和DDC控制信号；然后调用Xilinx官方的 Video PHY Controller IP核做4K音视频并串转化工作，将3路20bit的AXI4-Stream的并行数据串化为差分高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出，差分时钟信号直接从FPGA的LVDS高速BANK输出，HDMI2.0高速差分信号再进入FPGA开发板板载的DP159驱动芯片，以增强高速信号的输出驱动能力；最后使用HDMI2.0线缆连接至显示器即可输出显示4K@60Hz彩条视频；本设计使用UltraScale-GTH高速接口，适用于Xilinx-Kintex7-UltraScale系列FPGA实现HDMI2.0视频收发应用；

工程源码4

开发板FPGA型号为Xilinx–>Kintex7-UltraScale-xcku040-ffva1156-2-i；4K视频输入源使用笔记本电脑输入，将笔记本电脑分辨率设置为3840x2160@60Hz，然后用HDMI2.0线缆连接至FPGA开发板的HDMI2.0输入接口；然后经过FPGA开发板板载的TMDS181重定时器芯片实现恢复和重定时高速信号；然后输入差分视频信号直接连到FPGA的GT高速BANK上；然后调用Xilinx官方的Video PHY Controller IP核接收HDMI2.0输入视频并做串并转换工作，将原来高速串行信号解串为3路20bit的AXI4-Stream并行数据；然后调用Xilinx官方的HDMI 1.4/2.0 Receiver Subsystem IP核做4K超清视频的解码工作，同时解码出AXI4-Stream流的音频流和视频流；解码后的AXI4-Stream视频流进入Xilinx官方的TPG IP核，该IP在没有外部AXI4-Stream视频流进入时输出彩条视频，否则输出外部AXI4-Stream视频；同时解码后的AXI4-Stream音频流进入Xilinx官方的音频模块；至此，HDMI2.0的接收解码工作已经完成，此时可以对解码后的视频进行个性化处理了，比如缓存、缩放、卷积之类的，本工程做回环输出操作；然后Xilinx官方的HDMI 1.4/2.0 Transmitter Subsystem IP核做4K音视频的编码工作，可同时编码视频流和音频流，并输出3路AXI4-Stream流和DDC控制信号；3路AXI4-Stream流进入前面调用的Video PHY Controller IP核做4K视频并串转化工作，将原3路20bit的AXI4-Stream并行数据串化为高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出，差分时钟信号直接从FPGA的LVDS高速BANK输出，HDMI2.0高速差分信号再进入FPGA开发板板载的DP159驱动芯片，以增强高速信号的输出驱动能力；最后使用HDMI2.0线缆连接至显示器即可输出显示4K@60Hz彩条视频；本设计使用UltraScale-GTH高速接口，适用于Xilinx-Kintex7-UltraScale系列FPGA实现HDMI2.0视频收发应用；

工程源码5

开发板FPGA型号为Xilinx–>Kintex7-UltraScale+ xcku3p-ffva676-2-i；使用Xilinx等系列FPGA 的GT高速接口资源做4K@60Hz的HDMI2.0视频发送实验；4K视频输入源使用FPGA内部生成的彩条视频，分辨率可通过SDK或者vitis配置，本设计直接配置为3840x2160@60Hz；同时FPGA内部也生成了HDMI2.0音频模块，用于同步发送HDMI音频；然后调用Xilinx官方的HDMI 1.4/2.0 Transmitter Subsystem IP核做4K音视频的编码工作，同时编码4K视频流和音频流并输出3路AXI4-Stream流和DDC控制信号；然后调用Xilinx官方的 Video PHY Controller IP核做4K音视频并串转化工作，将3路20bit的AXI4-Stream的并行数据串化为差分高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出，差分时钟信号直接从FPGA的LVDS高速BANK输出，HDMI2.0高速差分信号再进入FPGA开发板板载的DP159驱动芯片，以增强高速信号的输出驱动能力；最后使用HDMI2.0线缆连接至显示器即可输出显示4K@60Hz彩条视频；本设计使用UltraScale-GTY高速接口，适用于Xilinx-Kintex7-UltraScale+系列FPGA实现HDMI2.0视频收发应用；

工程源码6

开发板FPGA型号为Xilinx–>Kintex7-UltraScale+ xcku3p-ffva676-2-i；4K视频输入源使用笔记本电脑输入，将笔记本电脑分辨率设置为3840x2160@60Hz，然后用HDMI2.0线缆连接至FPGA开发板的HDMI2.0输入接口；然后经过FPGA开发板板载的PS8409重定时器芯片实现恢复和重定时高速信号；然后输入差分视频信号直接连到FPGA的GT高速BANK上；然后调用Xilinx官方的Video PHY Controller IP核接收HDMI2.0输入视频并做串并转换工作，将原来高速串行信号解串为3路20bit的AXI4-Stream并行数据；然后调用Xilinx官方的HDMI 1.4/2.0 Receiver Subsystem IP核做4K超清视频的解码工作，同时解码出AXI4-Stream流的音频流和视频流；解码后的AXI4-Stream视频流进入Xilinx官方的TPG IP核，该IP在没有外部AXI4-Stream视频流进入时输出彩条视频，否则输出外部AXI4-Stream视频；同时解码后的AXI4-Stream音频流进入Xilinx官方的音频模块；至此，HDMI2.0的接收解码工作已经完成，此时可以对解码后的视频进行个性化处理了，比如缓存、缩放、卷积之类的，本工程做回环输出操作；然后Xilinx官方的HDMI 1.4/2.0 Transmitter Subsystem IP核做4K音视频的编码工作，可同时编码视频流和音频流，并输出3路AXI4-Stream流和DDC控制信号；3路AXI4-Stream流进入前面调用的Video PHY Controller IP核做4K视频并串转化工作，将原3路20bit的AXI4-Stream并行数据串化为高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出，差分时钟信号直接从FPGA的LVDS高速BANK输出，HDMI2.0高速差分信号再进入FPGA开发板板载的DP159驱动芯片，以增强高速信号的输出驱动能力；最后使用HDMI2.0线缆连接至显示器即可输出显示4K@60Hz彩条视频；本设计使用UltraScale-GTY高速接口，适用于Xilinx-Kintex7-UltraScale+系列FPGA实现HDMI2.0视频收发应用；

工程源码7

开发板FPGA型号为Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-2-i；使用Xilinx等系列FPGA 的GT高速接口资源做4K@60Hz的HDMI2.0视频发送实验；4K视频输入源使用FPGA内部生成的彩条视频，分辨率可通过SDK或者vitis配置，本设计直接配置为3840x2160@60Hz；同时FPGA内部也生成了HDMI2.0音频模块，用于同步发送HDMI音频；然后调用Xilinx官方的HDMI 1.4/2.0 Transmitter Subsystem IP核做4K音视频的编码工作，同时编码4K视频流和音频流并输出3路AXI4-Stream流和DDC控制信号；然后调用Xilinx官方的 Video PHY Controller IP核做4K音视频并串转化工作，将3路20bit的AXI4-Stream的并行数据串化为差分高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出，差分时钟信号直接从FPGA的LVDS高速BANK输出，HDMI2.0高速差分信号再进入FPGA开发板板载的DP159驱动芯片，以增强高速信号的输出驱动能力；最后使用HDMI2.0线缆连接至显示器即可输出显示4K@60Hz彩条视频；本设计使用UltraScale-GTH高速接口，适用于Xilinx-Zynq UltraScale+ MPSoC系列FPGA实现HDMI2.0视频收发应用；

工程源码8

开发板FPGA型号为Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-2-i；4K视频输入源使用笔记本电脑输入，将笔记本电脑分辨率设置为3840x2160@60Hz，然后用HDMI2.0线缆连接至FPGA开发板的HDMI2.0输入接口；然后经过FPGA开发板板载的PS8409重定时器芯片实现恢复和重定时高速信号；然后输入差分视频信号直接连到FPGA的GT高速BANK上；然后调用Xilinx官方的Video PHY Controller IP核接收HDMI2.0输入视频并做串并转换工作，将原来高速串行信号解串为3路20bit的AXI4-Stream并行数据；然后调用Xilinx官方的HDMI 1.4/2.0 Receiver Subsystem IP核做4K超清视频的解码工作，同时解码出AXI4-Stream流的音频流和视频流；解码后的AXI4-Stream视频流进入Xilinx官方的TPG IP核，该IP在没有外部AXI4-Stream视频流进入时输出彩条视频，否则输出外部AXI4-Stream视频；同时解码后的AXI4-Stream音频流进入Xilinx官方的音频模块；至此，HDMI2.0的接收解码工作已经完成，此时可以对解码后的视频进行个性化处理了，比如缓存、缩放、卷积之类的，本工程做回环输出操作；然后Xilinx官方的HDMI 1.4/2.0 Transmitter Subsystem IP核做4K音视频的编码工作，可同时编码视频流和音频流，并输出3路AXI4-Stream流和DDC控制信号；3路AXI4-Stream流进入前面调用的Video PHY Controller IP核做4K视频并串转化工作，将原3路20bit的AXI4-Stream并行数据串化为高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出，差分时钟信号直接从FPGA的LVDS高速BANK输出，HDMI2.0高速差分信号再进入FPGA开发板板载的DP159驱动芯片，以增强高速信号的输出驱动能力；最后使用HDMI2.0线缆连接至显示器即可输出显示4K@60Hz彩条视频；本设计使用UltraScale-GTH高速接口，适用于Xilinx-Zynq UltraScale+ MPSoC系列FPGA实现HDMI2.0视频收发应用；

工程源码9

开发板FPGA型号为Xilinx-Zynq UltraScale+ xczu7ev-2ffvc156；使用Xilinx等系列FPGA 的GT高速接口资源做4K@60Hz的HDMI2.0视频发送实验；4K视频输入源使用FPGA内部生成的彩条视频，分辨率可通过SDK或者vitis配置，本设计直接配置为3840x2160@60Hz；同时FPGA内部也生成了HDMI2.0音频模块，用于同步发送HDMI音频；然后调用Xilinx官方的HDMI 1.4/2.0 Transmitter Subsystem IP核做4K音视频的编码工作，同时编码4K视频流和音频流并输出3路AXI4-Stream流和DDC控制信号；然后调用Xilinx官方的 Video PHY Controller IP核做4K音视频并串转化工作，将3路20bit的AXI4-Stream的并行数据串化为差分高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出，差分时钟信号直接从FPGA的LVDS高速BANK输出，HDMI2.0高速差分信号再进入FPGA开发板板载的DP159驱动芯片，以增强高速信号的输出驱动能力；最后使用HDMI2.0线缆连接至显示器即可输出显示4K@60Hz彩条视频；本设计使用UltraScale-GTH高速接口，适用于Xilinx-Zynq UltraScale+ MPSoC系列FPGA实现HDMI2.0视频收发应用；

工程源码10

开发板FPGA型号为Xilinx-Zynq UltraScale+ xczu7ev-2ffvc156；4K视频输入源使用笔记本电脑输入，将笔记本电脑分辨率设置为3840x2160@60Hz，然后用HDMI2.0线缆连接至FPGA开发板的HDMI2.0输入接口；然后经过FPGA开发板板载的PS8409重定时器芯片实现恢复和重定时高速信号；然后输入差分视频信号直接连到FPGA的GT高速BANK上；然后调用Xilinx官方的Video PHY Controller IP核接收HDMI2.0输入视频并做串并转换工作，将原来高速串行信号解串为3路20bit的AXI4-Stream并行数据；然后调用Xilinx官方的HDMI 1.4/2.0 Receiver Subsystem IP核做4K超清视频的解码工作，同时解码出AXI4-Stream流的音频流和视频流；解码后的AXI4-Stream视频流进入Xilinx官方的TPG IP核，该IP在没有外部AXI4-Stream视频流进入时输出彩条视频，否则输出外部AXI4-Stream视频；同时解码后的AXI4-Stream音频流进入Xilinx官方的音频模块；至此，HDMI2.0的接收解码工作已经完成，此时可以对解码后的视频进行个性化处理了，比如缓存、缩放、卷积之类的，本工程做回环输出操作；然后Xilinx官方的HDMI 1.4/2.0 Transmitter Subsystem IP核做4K音视频的编码工作，可同时编码视频流和音频流，并输出3路AXI4-Stream流和DDC控制信号；3路AXI4-Stream流进入前面调用的Video PHY Controller IP核做4K视频并串转化工作，将原3路20bit的AXI4-Stream并行数据串化为高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出，差分时钟信号直接从FPGA的LVDS高速BANK输出，HDMI2.0高速差分信号再进入FPGA开发板板载的DP159驱动芯片，以增强高速信号的输出驱动能力；最后使用HDMI2.0线缆连接至显示器即可输出显示4K@60Hz彩条视频；本设计使用UltraScale-GTH高速接口，适用于Xilinx-Zynq UltraScale+ MPSoC系列FPGA实现HDMI2.0视频收发应用；

工程源码11

开发板FPGA型号为Xilinx–>Xilinx-Zynq UltraScale+ xczu15eg-ffvb1156-2-i；使用Xilinx等系列FPGA 的GT高速接口资源做4K@60Hz的HDMI2.0视频发送实验；4K视频输入源使用FPGA内部生成的彩条视频，分辨率可通过SDK或者vitis配置，本设计直接配置为3840x2160@60Hz；同时FPGA内部也生成了HDMI2.0音频模块，用于同步发送HDMI音频；然后调用Xilinx官方的HDMI 1.4/2.0 Transmitter Subsystem IP核做4K音视频的编码工作，同时编码4K视频流和音频流并输出3路AXI4-Stream流和DDC控制信号；然后调用Xilinx官方的 Video PHY Controller IP核做4K音视频并串转化工作，将3路20bit的AXI4-Stream的并行数据串化为差分高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出，差分时钟信号直接从FPGA的LVDS高速BANK输出，HDMI2.0高速差分信号再进入FPGA开发板板载的DP159驱动芯片，以增强高速信号的输出驱动能力；最后使用HDMI2.0线缆连接至显示器即可输出显示4K@60Hz彩条视频；本设计使用UltraScale-GTH高速接口，适用于Xilinx-Zynq UltraScale+ MPSoC系列FPGA实现HDMI2.0视频收发应用；

工程源码12

开发板FPGA型号为Xilinx–>Xilinx-Zynq UltraScale+ xczu15eg-ffvb1156-2-i；4K视频输入源使用笔记本电脑输入，将笔记本电脑分辨率设置为3840x2160@60Hz，然后用HDMI2.0线缆连接至FPGA开发板的HDMI2.0输入接口；然后经过FPGA开发板板载的TMDS181重定时器芯片实现恢复和重定时高速信号；然后输入差分视频信号直接连到FPGA的GT高速BANK上；然后调用Xilinx官方的Video PHY Controller IP核接收HDMI2.0输入视频并做串并转换工作，将原来高速串行信号解串为3路20bit的AXI4-Stream并行数据；然后调用Xilinx官方的HDMI 1.4/2.0 Receiver Subsystem IP核做4K超清视频的解码工作，同时解码出AXI4-Stream流的音频流和视频流；解码后的AXI4-Stream视频流进入Xilinx官方的TPG IP核，该IP在没有外部AXI4-Stream视频流进入时输出彩条视频，否则输出外部AXI4-Stream视频；同时解码后的AXI4-Stream音频流进入Xilinx官方的音频模块；至此，HDMI2.0的接收解码工作已经完成，此时可以对解码后的视频进行个性化处理了，比如缓存、缩放、卷积之类的，本工程做回环输出操作；然后Xilinx官方的HDMI 1.4/2.0 Transmitter Subsystem IP核做4K音视频的编码工作，可同时编码视频流和音频流，并输出3路AXI4-Stream流和DDC控制信号；3路AXI4-Stream流进入前面调用的Video PHY Controller IP核做4K视频并串转化工作，将原3路20bit的AXI4-Stream并行数据串化为高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出，差分时钟信号直接从FPGA的LVDS高速BANK输出，HDMI2.0高速差分信号再进入FPGA开发板板载的DP159驱动芯片，以增强高速信号的输出驱动能力；最后使用HDMI2.0线缆连接至显示器即可输出显示4K@60Hz彩条视频；本设计使用UltraScale-GTH高速接口，适用于Xilinx-Zynq UltraScale+ MPSoC系列FPGA实现HDMI2.0视频收发应用；

本博客详细描述了Xilinx系列FPGA实现HDMI2.0视频收发的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网以及其他开源免费获取渠道等等)，若大佬们觉得有所冒犯，请私信批评教育；部分模块源码转载自上述网络，版权归原作者所有，如有侵权请联系我们删除；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

我已有的4K/8K视频处理解决方案

我的主页有FPGA 4K/8K视频处专栏，该专栏有4K/8K视频处理，包括简单的4K/8K视频收发、4K/8K视频缩放、4K/8K视频拼接等等；以下是专栏地址：
点击直接前往

我已有的FPGA图像处理方案

我的主页目前有FPGA图像处理专栏，改专栏收录了我目前手里已有的FPGA图像处理方案，包括图像缩放、图像识别、图像拼接、图像融合、图像去雾、图像叠加、图像旋转、图像增强、图像字符叠加等等；以下是专栏地址：
点击直接前往

3、详细设计方案

设计框图

本设计使用的是Xilinx官方推荐的方案，该方案大致如下：

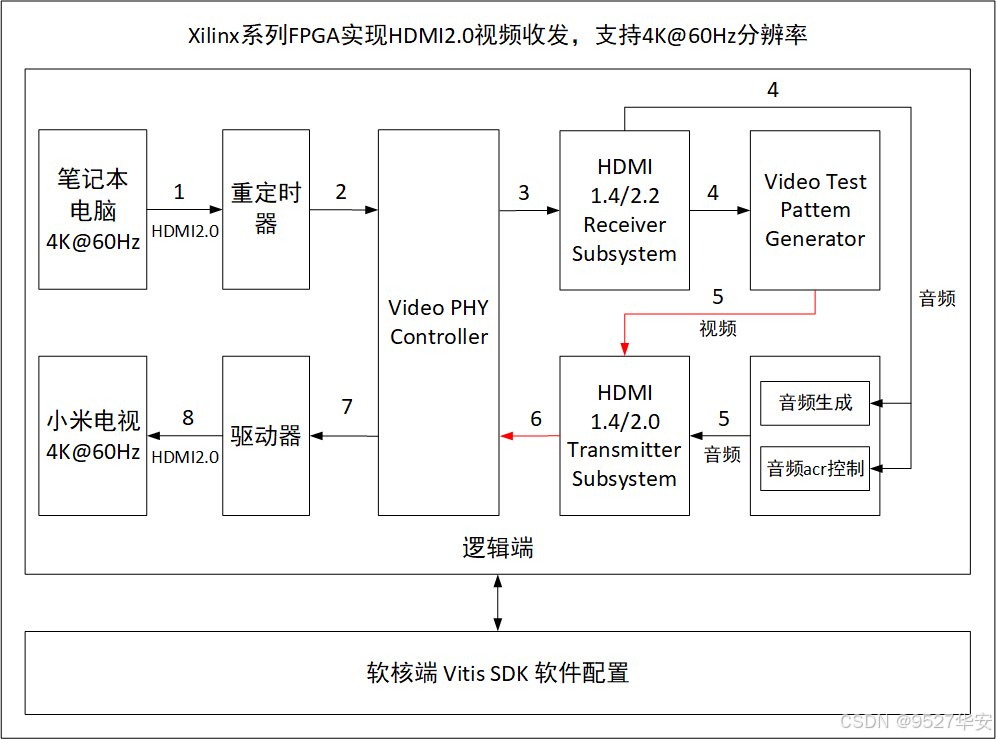

具体到本设计的工程详细设计方案框图如下：

！！！注意
！！！注意
！！！注意
红色箭头为HDMI2.0发送工程的路径，该工程没有HDMI2.0输入，而是使用FPGA内部生成的彩条作为输入源；

硬件设计架构

4K HDMI2.0 硬件设计架构如下：

本博主提供FPGA HDMI2.0视频收发的参考原理图，为PDF版本，里面包含了详细的电路设计，可节省你的硬件开发时间，如下：

FPGA开发板

本UP主有下列FPGA开发板均可实现4K@60Hz视频 HDMI2.0的收发，本博客仅仅是介绍了其中Zynq UltraScale+系列的开发板实现方案，需要其他方案的朋友可以在博客末尾联系到本UP，现有开发板方案如下：
1–>Xilinx Kintxe7 FPGA开发板；
2–>Xilinx Kintxe7 UltraScale FPGA开发板；
3–>Xilinx Kintxe7 UltraScale+ FPGA开发板；
4–>Zynq UltraScale+ MPSoC FPGA开发板；
关于本博客使用的这款开发板详细信息，请参考我之前的博客，对这块开发板感兴趣的朋友可以咨询本UP获得；博客链接如下：
点击直接前往

本HDMI2.0性能参数

Xilinx官方提供的HDMI2.0物理层架构包括GT控制器和收发子系统，总体而言性能很不错，具体如下：
1、包括HDMI 源端 (TX) 子系统和 HDMI 宿端 (RX) 子系统；
2、基于AXI4-Stream的 1、2 或 4 像素视频接口（即一个像素时钟传输几个像素）；
3、内嵌自动视频时序生成；
4、独立的 PHY 和控制层有助于用户高度灵活地在接收与发送之间共享GT高速接口；
5、视频分辨率在 60 fps 下亦可达到超高清；
6、视频编码支持 RGB 4:4:4, YUV4:4:4, YUV 4:2:2 和 YUV 4:2:0；
7、视频深色支持（每像素 24、30、36 及 48 位）；
8、支持HDR；
9、音频支持达 32 信道（包含 HBR 音频）；
10、支持HDCP（HDCP1.4, HDCP2.2/2.3）；
11、支持信息帧；
12、数据显示通道 (DDC)；
13、支持热插拔/EDID（电平极性可选）；

视频输入源

在HDMI2.0发送工程中，4K视频输入源使用FPGA内部生成的彩条视频，分辨率可通过SDK或者vitis配置，本设计直接配置为3840x2160@60Hz；在HDMI2.0收发工程中，4K视频输入源使用笔记本电脑输入，将笔记本电脑分辨率设置为3840x2160@60Hz；下面介绍4K视频输入源使用笔记本电脑输入的情况，前提是你的笔记本电脑要能够输出4K@60Hz分辨率才行，可通过查看显示驱动版本确定是否支持4K@60Hz分辨率，参考如下：

一般驱动版本在20.0以上就是支持输出4K的；

Video PHY Controller

Video PHY Controller可做HDMI2.0视频的接收和发送的解串与串化；对于HDMI2.0视频接收而言，可将原来高速串行信号解串为3路20bit的AXI4-Stream并行数据；然后调用Xilinx官方的HDMI 1.4/2.0 Receiver Subsystem IP核做4K超清视频的解码工作，同时解码出AXI4-Stream流的音频流和视频流；对于HDMI2.0视频发送而言，可将原3路20bit的AXI4-Stream并行数据串化为高速串行信号，输出的差分视频数据信号直接从FPGA的GT高速BANK输出，差分时钟信号直接从FPGA的LVDS高速BANK输出；以HDMI2.0收发模式为例，Video PHY Controller配置如下：

该IP需要在Vitis SDK中做进一步详细配置，详情参考Vitis SDK C语言软件代码；

HDMI 1.4/2.0 Receiver Subsystem

Xilinx官方的HDMI 1.4/2.0 Receiver Subsystem IP核主要实现4K超清视频的解码工作，同时解码出AXI4-Stream流的音频流和视频流；HDMI 1.4/2.0 Receiver Subsystemr配置如下：

该IP需要在Vitis SDK中做进一步详细配置，详情参考Vitis SDK C语言软件代码；
值得注意的是，该IP使用的GT高速接口PLL类型一般选择CPLL；

4K HDMI 解码后的视频流走向

解码后的AXI4-Stream视频流进入Xilinx官方的TPG IP核，该IP在没有外部AXI4-Stream视频流进入时输出彩条视频，否则输出外部AXI4-Stream视频；同时解码后的AXI4-Stream音频流进入Xilinx官方的音频模块；TPG配合AXI-GPIO复位使用，IP组进行了封装，如下：

展开后以及TPG配置如下：

该IP需要在Vitis SDK中做进一步详细配置，详情参考Vitis SDK C语言软件代码；

4K HDMI 解码后的音频流走向

HDMI 1.4/2.0 Receiver Subsystem同时解码出AXI4-Stream格式的视频流和音频流，音频流输入Xilinx官方的音频生成模块(aud_pat_gen.v)和音频acr控制模块(hdmi_acr_ctrl.v)，解码后的AXI4-Stream音频流进入这两个模块进行处理；两个模块进行了封装，如下：

展开后如下：

这两个模块需要在Vitis SDK中做进一步详细配置，详情参考Vitis SDK C语言软件代码；

HDMI 1.4/2.0 Transmitter Subsystem

调用Xilinx官方的HDMI 1.4/2.0 Transmitter Subsystem IP核做4K音视频的编码工作，同时编码4K视频流和音频流并输出3路AXI4-Stream流和DDC控制信号；HDMI 1.4/2.0 Transmitter Subsystem配置如下：

该IP需要在Vitis SDK中做进一步详细配置，详情参考Vitis SDK C语言软件代码；
值得注意的是，该IP使用的GT高速接口PLL类型要根据TX端输入的参考时钟而定，具体要结合你的原理图设计考虑，并非固定配置，详情可咨询博主；

视频输出显示

视频输出显示需要支持4K@60Hz，一般情况下，1千块以内的显示器是不支持的，我是用的是家里的电视机，品牌为小米电视EA55-2022款，你可以查询一下你的电视是否支持4K@60Hz，此外，使用的HDMI线缆也必须支持4K@60Hz，在保证显示线缆和显示器OK的情况下再做输出测试，可以解决很大部分调试排查时间；

vivado逻辑工程源码架构

工程源码架构包括vivado Block Design逻辑设计和vitis SDK软件设计；

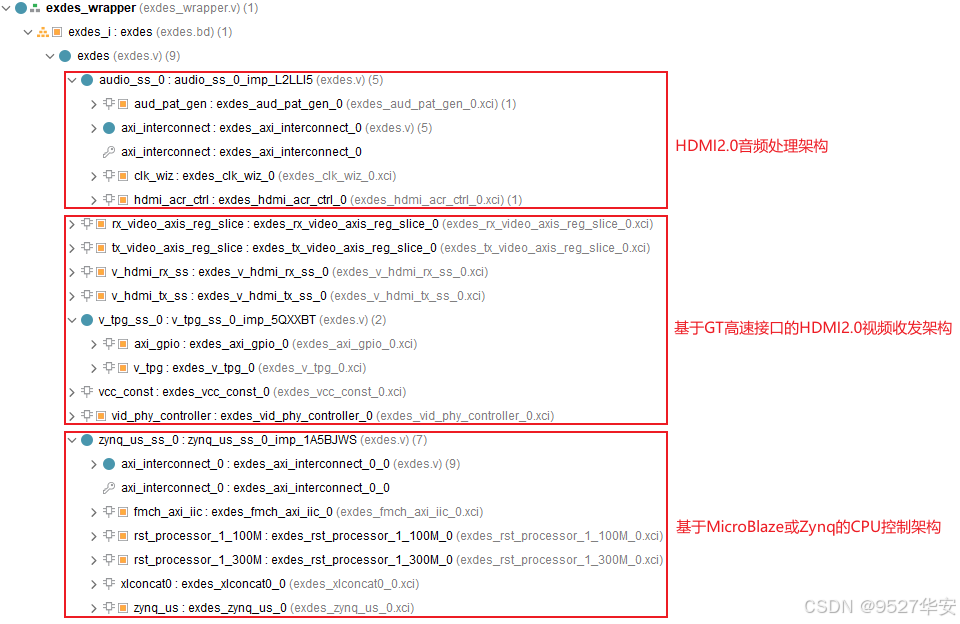

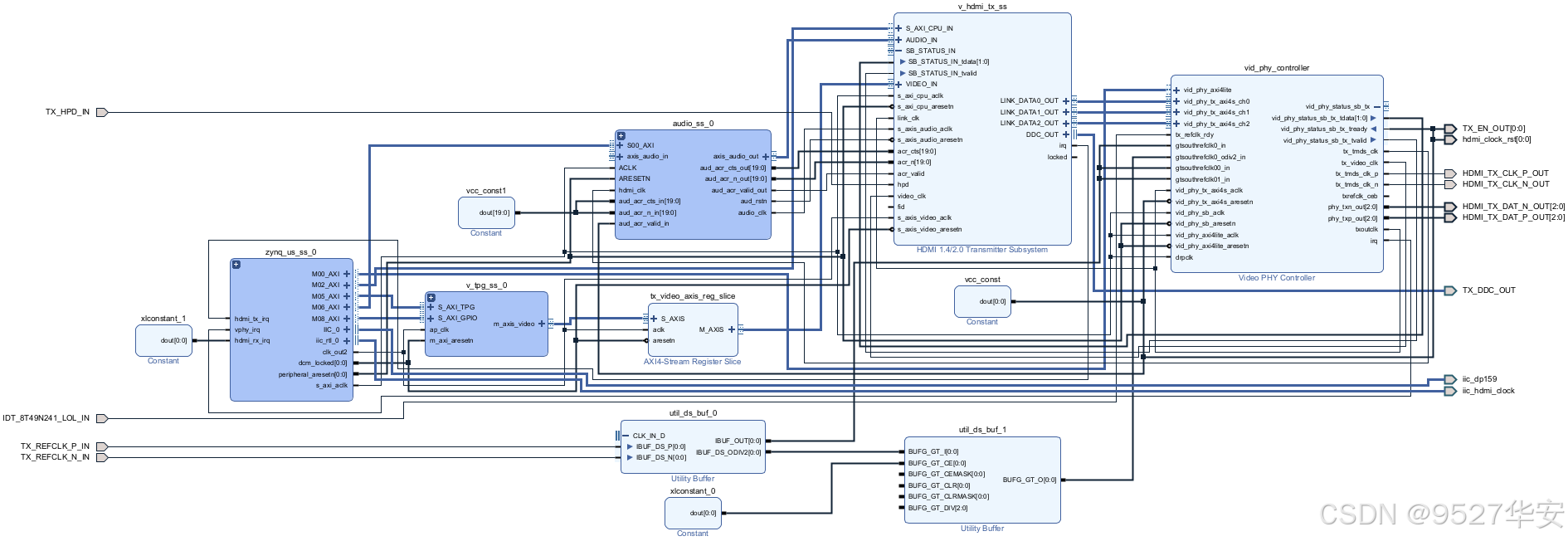

以工程源码7为例，Block Design逻辑设计架构截图如下，该工程为HDMI2.0发送工程：

以工程源码8为例，Block Design逻辑设计架构截图如下，该工程为HDMI2.0收发工程：

以工程源码8为例，综合后的源码架构如下，该工程为HDMI2.0收发工程：

vitis软件工程源码架构

Vitis软件代码如下：

！！！注意
！！！注意
！！！注意
代码为了兼容不同板卡的外围IC，所以代码显得冗余复杂，图中标记的为必须使用到的代码，大多数保持默认即可；
工程源码1和2使用的是vivado2019.1的SDK；

4、工程源码1详解–>Kintex7-325T，HDMI2.0彩条输出版本

开发板FPGA型号：Xilinx–>Kintex7-xc7k325t‐2ffg676；
FPGA开发环境：Vivado1919.1；
输入：FPGA内部彩条视频，分辨率3840x2160@60Hz；
输出：小米电视，HDMI2.0，分辨率3840x2160@60Hz；
HDMI2.0发送方案：Xilinx系列FPGA GT高速接口方案；
使用GT高速接口类型：GTX高速接口；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA实现HDMI2.0视频收发设计能力，以便能够移植和设计自己的项目；

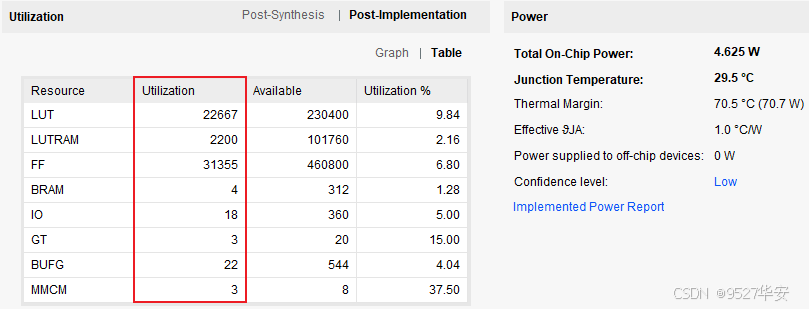

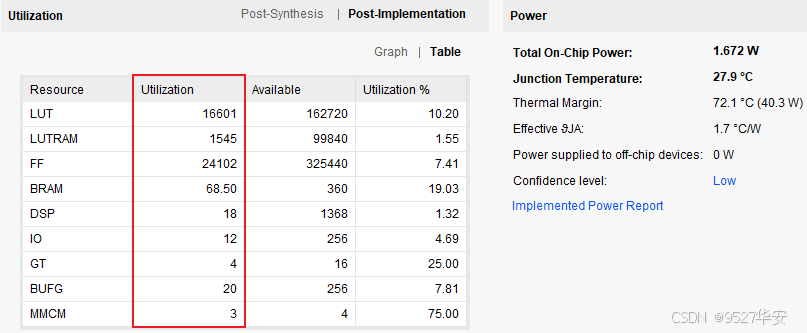

工程的资源消耗和功耗如下：

5、工程源码2详解–>Kintex7-325T，HDMI2.0输入转输出版本

开发板FPGA型号：Xilinx–>Kintex7-xc7k325t‐2ffg676；
FPGA开发环境：Vivado1919.1；
输入：笔记本电脑模拟，HDMI2.0，分辨率3840x2160@60Hz；
输出：小米电视，HDMI2.0，分辨率3840x2160@60Hz；
HDMI2.0收发方案：Xilinx系列FPGA GT高速接口方案；
使用GT高速接口类型：GTX高速接口；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA实现HDMI2.0视频收发设计能力，以便能够移植和设计自己的项目；

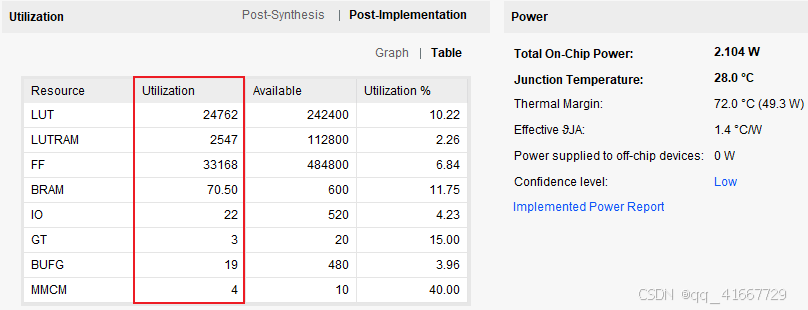

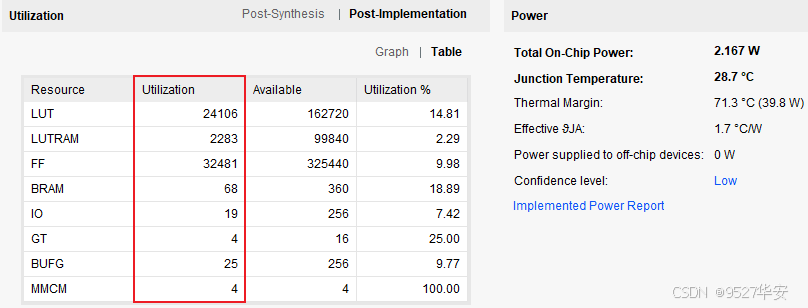

工程的资源消耗和功耗如下：

6、工程源码3详解–>KU040，HDMI2.0彩条输出版本

开发板FPGA型号：Xilinx–>Kintex7-UltraScale-xcku040-ffva1156-2-i；
FPGA开发环境：Vivado2022.2；
输入：FPGA内部彩条视频，分辨率3840x2160@60Hz；
输出：小米电视，HDMI2.0，分辨率3840x2160@60Hz；
HDMI2.0发送方案：Xilinx系列FPGA GT高速接口方案；
使用GT高速接口类型：UltraScale-GTH高速接口；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA实现HDMI2.0视频收发设计能力，以便能够移植和设计自己的项目；

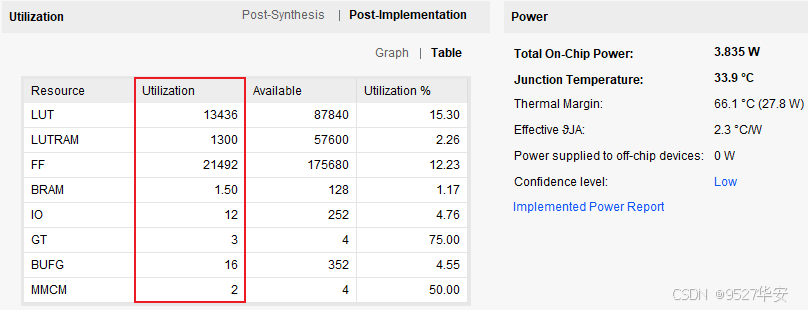

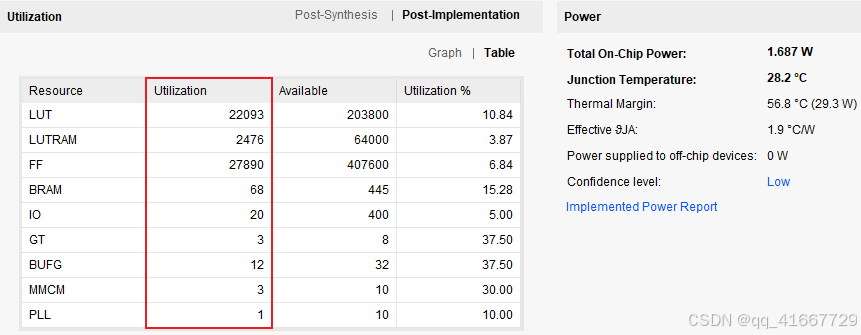

工程的资源消耗和功耗如下：

7、工程源码4详解–>KU040，HDMI2.0输入转输出版本

开发板FPGA型号：Xilinx–>Kintex7-UltraScale-xcku040-ffva1156-2-i；
FPGA开发环境：Vivado2022.2；
输入：笔记本电脑模拟，HDMI2.0，分辨率3840x2160@60Hz；
输出：小米电视，HDMI2.0，分辨率3840x2160@60Hz；
HDMI2.0收发方案：Xilinx系列FPGA GT高速接口方案；
使用GT高速接口类型：UltraScale-GTH高速接口；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA实现HDMI2.0视频收发设计能力，以便能够移植和设计自己的项目；

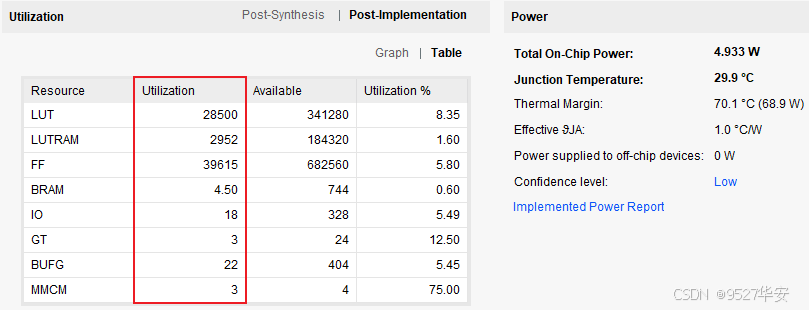

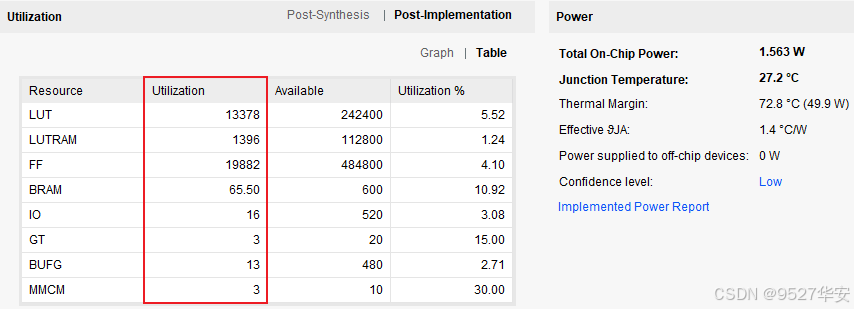

工程的资源消耗和功耗如下：

8、工程源码5详解–>KU3P，HDMI2.0彩条输出版本

开发板FPGA型号：Xilinx–>Kintex7-UltraScale+ xcku3p-ffva676-2-i；
FPGA开发环境：Vivado2022.2；
输入：FPGA内部彩条视频，分辨率3840x2160@60Hz；
输出：小米电视，HDMI2.0，分辨率3840x2160@60Hz；
HDMI2.0发送方案：Xilinx系列FPGA GT高速接口方案；
使用GT高速接口类型：UltraScale-GTY高速接口；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA实现HDMI2.0视频收发设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：

9、工程源码6详解–>KU3P，HDMI2.0输入转输出版本

开发板FPGA型号：Xilinx–>Kintex7-UltraScale+ xcku3p-ffva676-2-i；
FPGA开发环境：Vivado2022.2；
输入：笔记本电脑模拟，HDMI2.0，分辨率3840x2160@60Hz；
输出：小米电视，HDMI2.0，分辨率3840x2160@60Hz；
HDMI2.0收发方案：Xilinx系列FPGA GT高速接口方案；
使用GT高速接口类型：UltraScale-GTY高速接口；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA实现HDMI2.0视频收发设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：

10、工程源码7详解–>ZU4EV，HDMI2.0彩条输出版本

开发板FPGA型号：Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-2-i；
FPGA开发环境：Vivado2022.2；
输入：FPGA内部彩条视频，分辨率3840x2160@60Hz；
输出：小米电视，HDMI2.0，分辨率3840x2160@60Hz；
HDMI2.0发送方案：Xilinx系列FPGA GT高速接口方案；
使用GT高速接口类型：UltraScale-GTH高速接口；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA实现HDMI2.0视频收发设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：

11、工程源码8详解–>ZU4EV，HDMI2.0输入转输出版本

开发板FPGA型号：Xilinx-Zynq UltraScale+ xczu4ev-sfvc784-2-i；
FPGA开发环境：Vivado2022.2；
输入：笔记本电脑模拟，HDMI2.0，分辨率3840x2160@60Hz；
输出：小米电视，HDMI2.0，分辨率3840x2160@60Hz；
HDMI2.0收发方案：Xilinx系列FPGA GT高速接口方案；
使用GT高速接口类型：UltraScale-GTH高速接口；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA实现HDMI2.0视频收发设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：

12、工程源码9详解–>ZU7EV，HDMI2.0彩条输出版本

开发板FPGA型号：Xilinx-Zynq UltraScale+ xczu7ev-2ffvc156；
FPGA开发环境：Vivado2022.2；
输入：FPGA内部彩条视频，分辨率3840x2160@60Hz；
输出：小米电视，HDMI2.0，分辨率3840x2160@60Hz；
HDMI2.0发送方案：Xilinx系列FPGA GT高速接口方案；
使用GT高速接口类型：UltraScale-GTH高速接口；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA实现HDMI2.0视频收发设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：

13、工程源码10详解–>ZU7EV，HDMI2.0输入转输出版本

开发板FPGA型号：Xilinx-Zynq UltraScale+ xczu7ev-2ffvc156；
FPGA开发环境：Vivado2022.2；
输入：笔记本电脑模拟，HDMI2.0，分辨率3840x2160@60Hz；
输出：小米电视，HDMI2.0，分辨率3840x2160@60Hz；
HDMI2.0收发方案：Xilinx系列FPGA GT高速接口方案；
使用GT高速接口类型：UltraScale-GTH高速接口；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA实现HDMI2.0视频收发设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：

14、工程源码11详解–>ZU15EG，HDMI2.0彩条输出版本

开发板FPGA型号：Xilinx–>Xilinx-Zynq UltraScale+ xczu15eg-ffvb1156-2-i；
FPGA开发环境：Vivado2022.2；
输入：FPGA内部彩条视频，分辨率3840x2160@60Hz；
输出：小米电视，HDMI2.0，分辨率3840x2160@60Hz；
HDMI2.0发送方案：Xilinx系列FPGA GT高速接口方案；
使用GT高速接口类型：UltraScale-GTH高速接口；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA实现HDMI2.0视频收发设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：

15、工程源码12详解–>ZU15EG，HDMI2.0输入转输出版本

开发板FPGA型号：Xilinx–>Xilinx-Zynq UltraScale+ xczu15eg-ffvb1156-2-i；
FPGA开发环境：Vivado2022.2；
输入：笔记本电脑模拟，HDMI2.0，分辨率3840x2160@60Hz；
输出：小米电视，HDMI2.0，分辨率3840x2160@60Hz；
HDMI2.0收发方案：Xilinx系列FPGA GT高速接口方案；
使用GT高速接口类型：UltraScale-GTH高速接口；
工程源码架构请参考前面第3章节中的《工程源码架构》小节；
工程作用：此工程目的是让读者掌握Xilinx系列FPGA实现HDMI2.0视频收发设计能力，以便能够移植和设计自己的项目；
工程的资源消耗和功耗如下：

16、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；
2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件–>另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：



更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；
2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；
3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

17、上板调试验证并演示

准备工作

FPGA开发板，推荐使用本博的开发板；
笔记本电脑，没有则选择彩条输入；
4K HDMI显示器或者电视；
HDMI线；
以工程源码8为例，开发板连接如下：

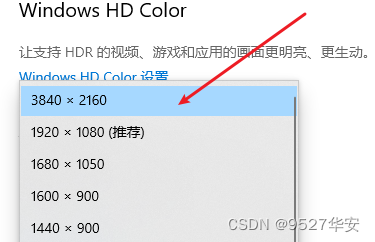

下载bit，连上笔记本电脑，然后笔记本电脑分辨率设置如下：

HDMI2.0视频收发演示

HDMI2.0视频收发演示如下：

HDMI2.0-4K-收发

18、福利：工程源码获取

福利：工程代码的获取
代码太大，无法邮箱发送，以某度网盘链接方式发送，
资料获取方式：私，或者文章末尾的V名片。

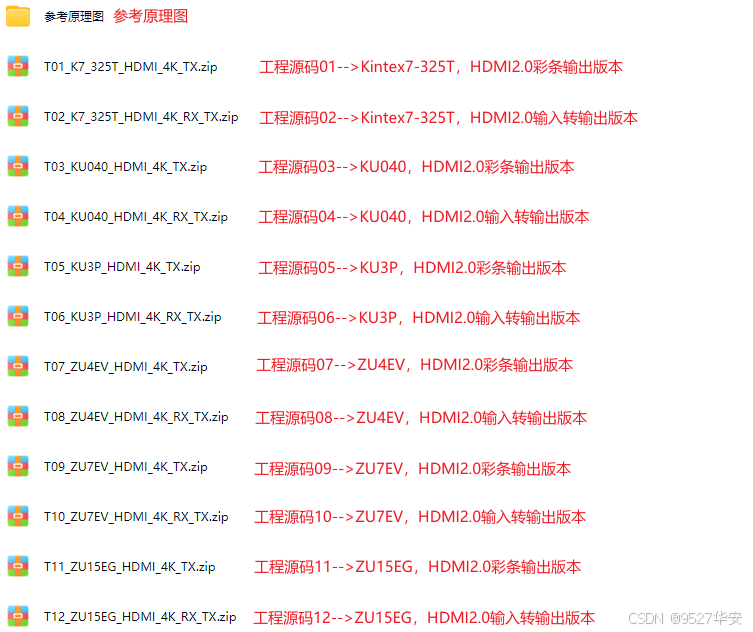

网盘资料如下：
