【SLAM小车】硬件_TPS5450设计记录

已于 2022-03-25 17:06:37 修改
阅读量4k 收藏 25
点赞数 2
分类专栏： 项目 文章标签： 单片机 嵌入式硬件
于 2022-03-25 16:45:29 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42108414/article/details/121181121
版权

TPS5450是德州仪器公司生产的电源管理芯片

宽输入电压范围，可以支持5.5V-36V之间

高输出电流，高达5A的持续电流，最大峰值电流可达到6A，很nice！

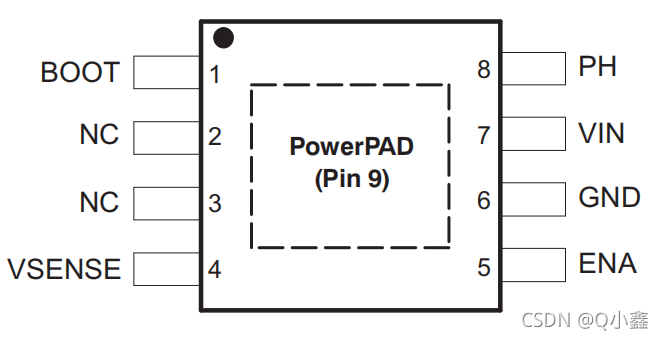

管脚图：

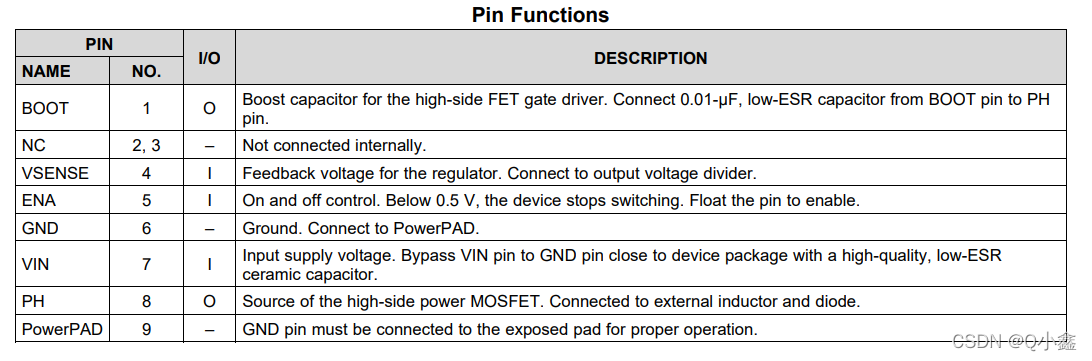

管脚说明：

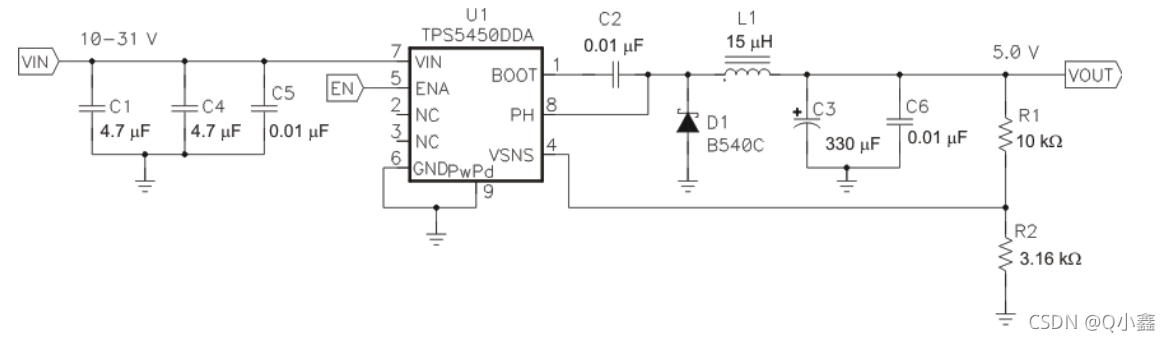

官方推荐电路：

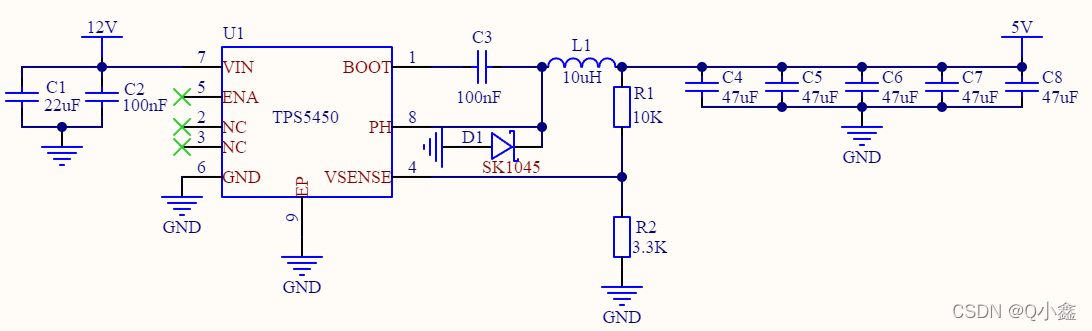

我的设计电路：

​​​​​​​
