多AGV无冲突路径规划

在专栏dijkstra 路径规划中已经介绍了Dijkstra算法的原理及MATLAB实现，其中系列文章Dijkstra算法结合时间窗规划无冲突路径以两台AGV为例实现了无冲突路径规划功能的代码实现，为实现任意多台AGV的无冲突路径规划，本专栏重新搭建了功能架构，重新编写了功能逻辑，实现了基于时间窗检测冲突的Dijkstra算法多AGV路径规划。由于此专栏在上一专栏的基础上继续开发，所以在本专栏不进行过多的基础逻辑关系讲解，直接贴工程代码，如需了解请阅读dijkstra 路径规划。

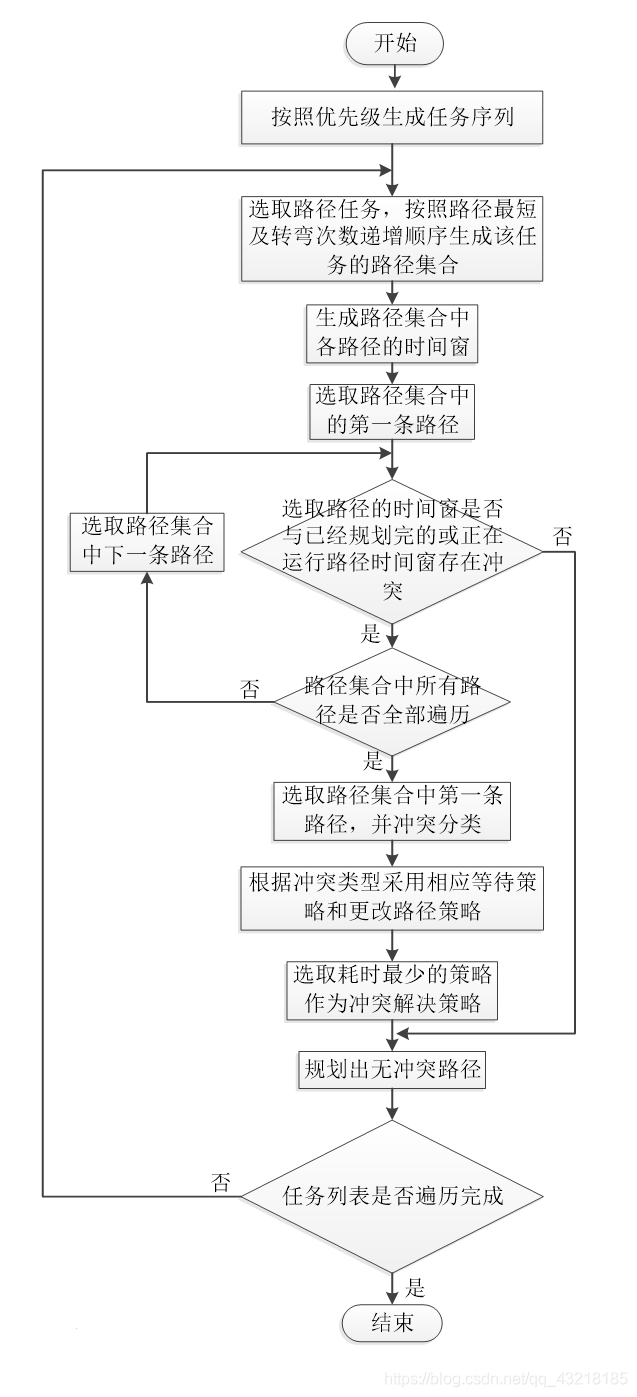

整个功能流程图如下：

执行文件代码如下：

clear;
clc;
%%%%%%%%%%%%%%%%%%%%%%建立环境矩阵map及参数初始化%%%%%%%%%%%%%%%%%%%%%
map=[0 0 0 1 0 0 1 0 0 0;
     1 0 0 0 0 1 1 0 0 0;
     0 0 1 0 0 0 1 1 0 0;
     0 0 0 0 0 0 0 0 0 0;
     0 0 0 0 0 1 0 0 1 0;
     1 0 0 0 0 1 1 0 0 0;
     0 0 0 1 0 0 0 0 0 0;
     1 1 1 0 0 0 1 0 0 0;
     0 0 0 0 0 1 1 0 0 0;
     0 0 0 0 0 1 1 0 0 0;];
 global SE;
 SE = [1,65;10,41;99,50;59,99;91,95;94,92];   %优先级顺序任务序列（任意数量）
 %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
          %以上是参数可更改区域，以下所有功能函数已封装%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
[W,C] = MapInit(map);                                              %环境初始化
[PrePathSet,PreTimeWindow,PrePathIndex] = Preplanned_Path(map,W);  %路径预规划
planningPath(map,PrePathSet,PreTimeWindow,PrePathIndex);           %规划路径
plotTW(map,C);                                                     %画出时间窗
plotMap_Path(map,C);                                               %得到环境地图

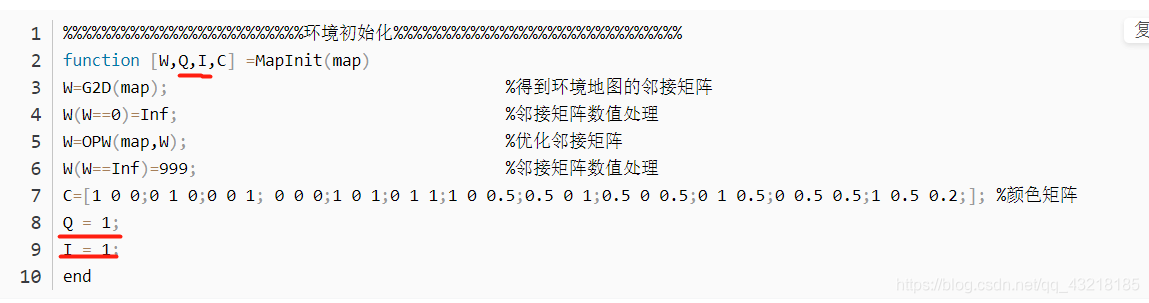

其中环境初始化功能代码 [W,C] = MapInit(map) 请查看上一专栏中01 - function [W,Q,I,C] = MapInit(map)功能代码，将下图中标红部分删除即可，其它功能代码相继在本专栏以后的文章中进行更新，请耐心等待。

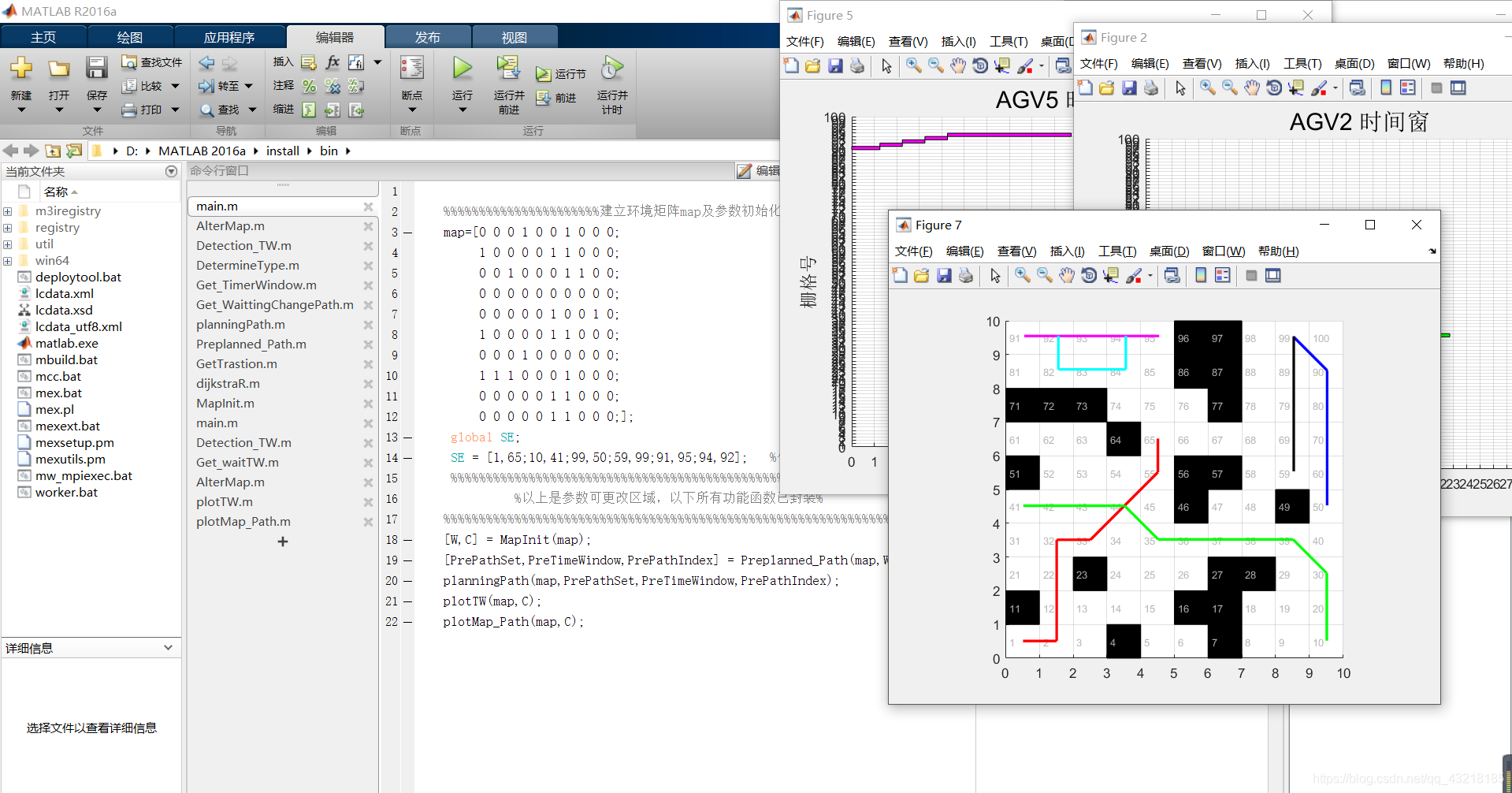

整个功能实现如下图所示：
