Vivado打开之前项目仿真过的波形文件

于 2024-05-28 16:19:37 发布
阅读量2.5k 收藏 19
点赞数 14
分类专栏： IC学习 # IC设计学习 文章标签： 芯片设计 IC设计 笔记 fpga开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_43374681/article/details/139270222
版权

第一步：顶部菜单
点击：Open Static Simulation
在这里插入图片描述

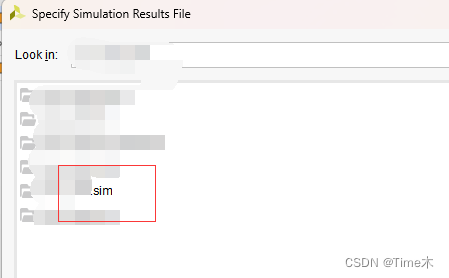

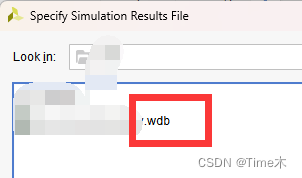

然后在弹出的窗口找到.sim结尾的文件夹，在里面找到wdb结尾的文件，点击ok
在这里插入图片描述
在这里插入图片描述
第二步：依次点击下方红圈
在这里插入图片描述

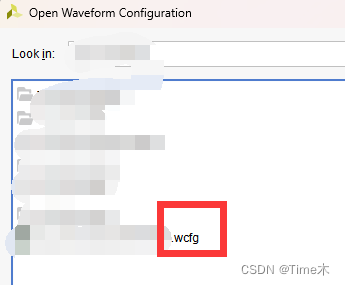

找到wcfg结尾的文件，点击ok即可
在这里插入图片描述
