背景:AGV小车行驶过程中,到达2#速度降低特别慢,到位后又立即起速度,在2#和13#附近必然复现
分析:遇到速度忽快忽慢,从控制速度->插补速度->调度下发速度,依次查询哪个地方出问题了

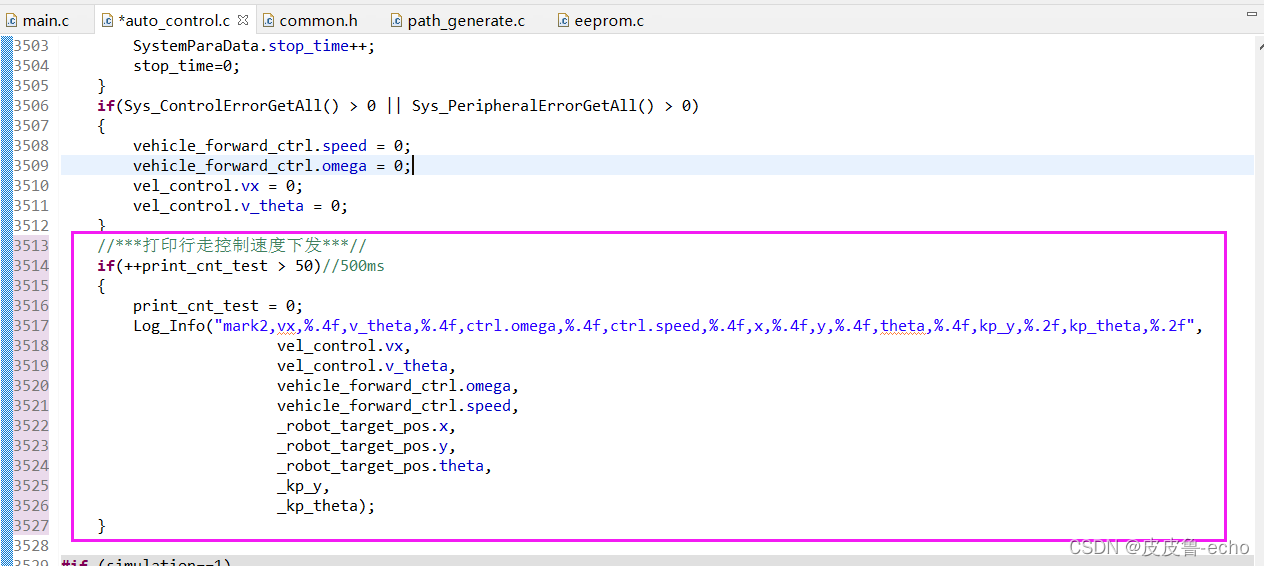

1)在程序中增加打印所需要的信息,如下10ms一次,500ms打印一次

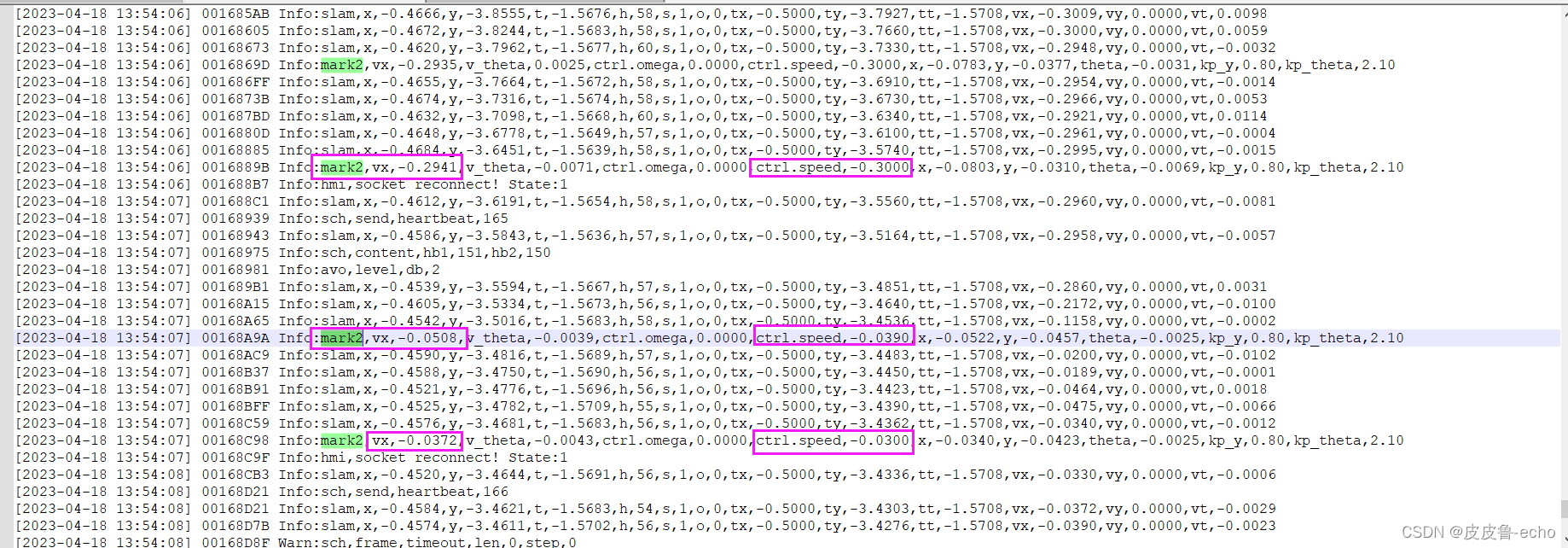

2)获取数据具体分析:对比实际控制速度和插补速度,从0.3减到0.03左右

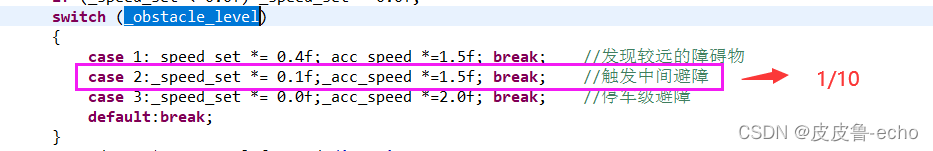

猜想:0.3减少到0.03这个数据接近减少1/10,联想避障减速,

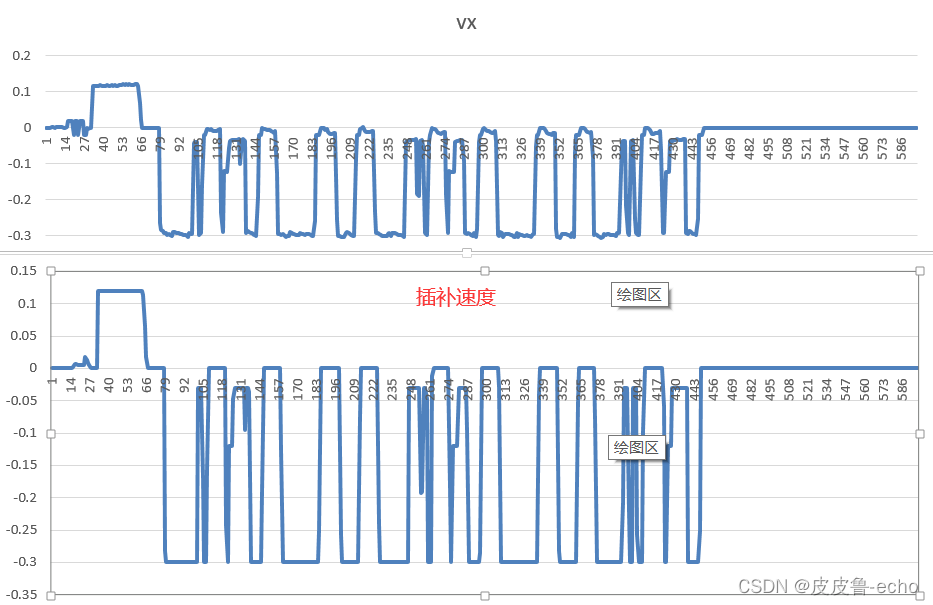

3)具体数据分析运动过程,发现控制速度也在减小——>插补计算(获取的调度下发速度,输出速度)
此处速度未减少到0,可以先不去考虑该点是停止点问题

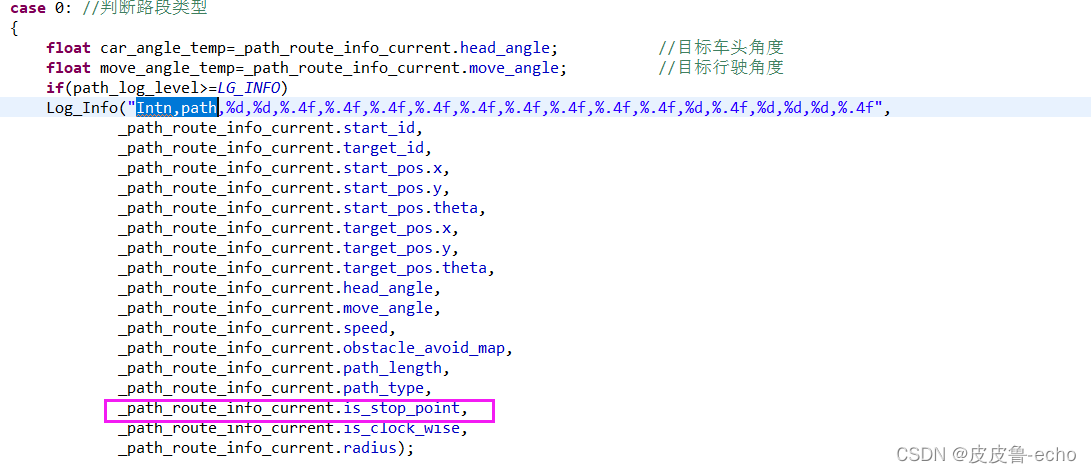

分析调度下发路径过程(倒数第三个非停止点,且ACS下发速度0.3也正常)

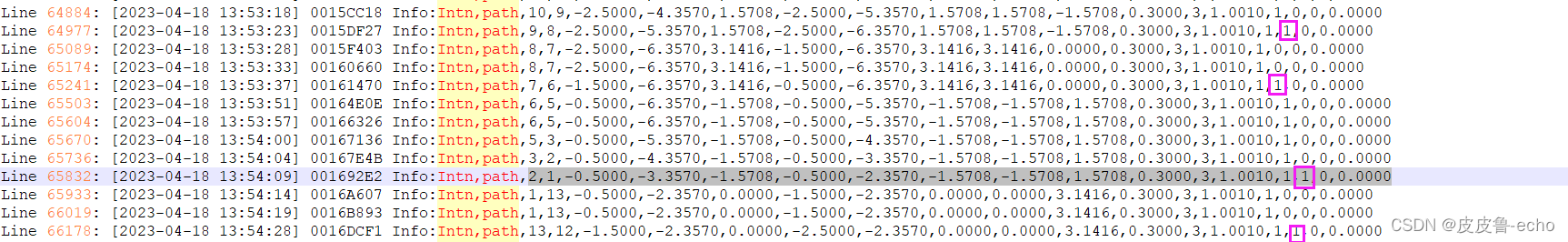

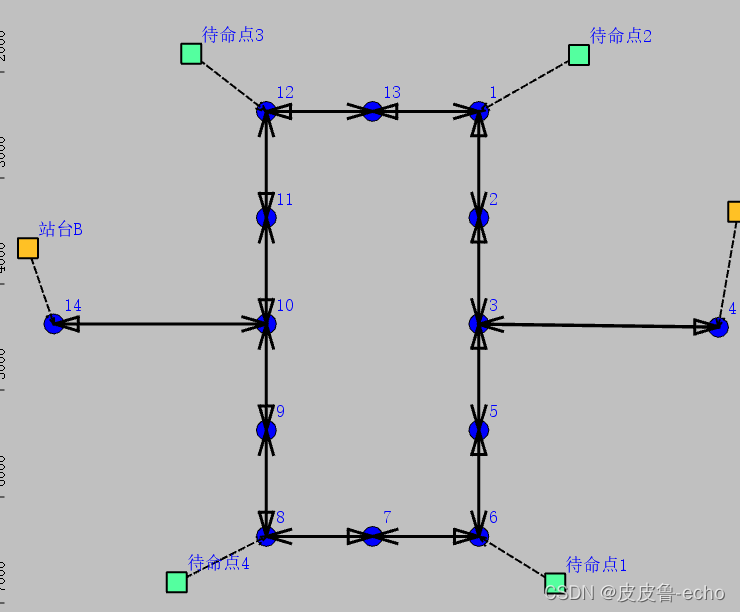

结合调度地图可以看出每到转折点,都是停止点,调度下发无异常(搜索:Intn,path)

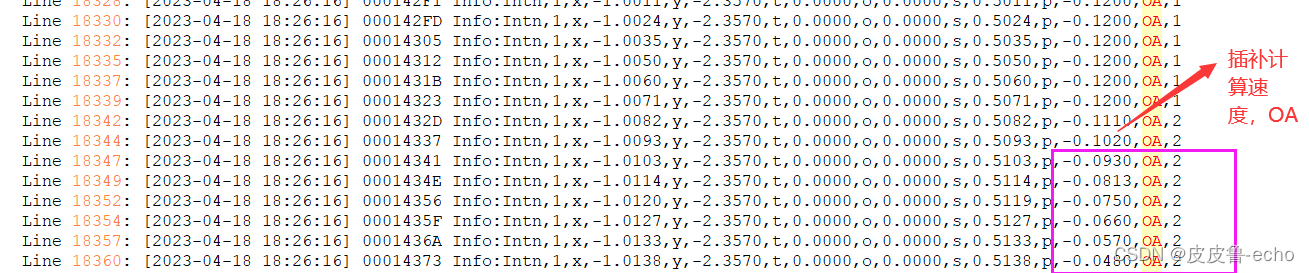

4)具体分析差补中的速度入口参数,和输出参数的变化
增加打印日志
Log_Info("Intn,1,x,%.4f,y,%.4f,t,%.4f,o,%.4f,s,%.4f,p,%.4f,OA,%d",_control_forward.pos_x,_control_forward.pos_y,_control_forward.pos_theta,_control_forward.omega,_control_forward.mileage,_control_forward.speed,_obstacle_level);
最后锁定是在2#点附近触发2级避障,至此分析该现象并且解决问题结束
